5XC1C51Y08CE

Lukke
Bestillingsnummer: 5XC1C51Y08CE
Huske artikkelHuske artikkel

Varetekst mastarmatur

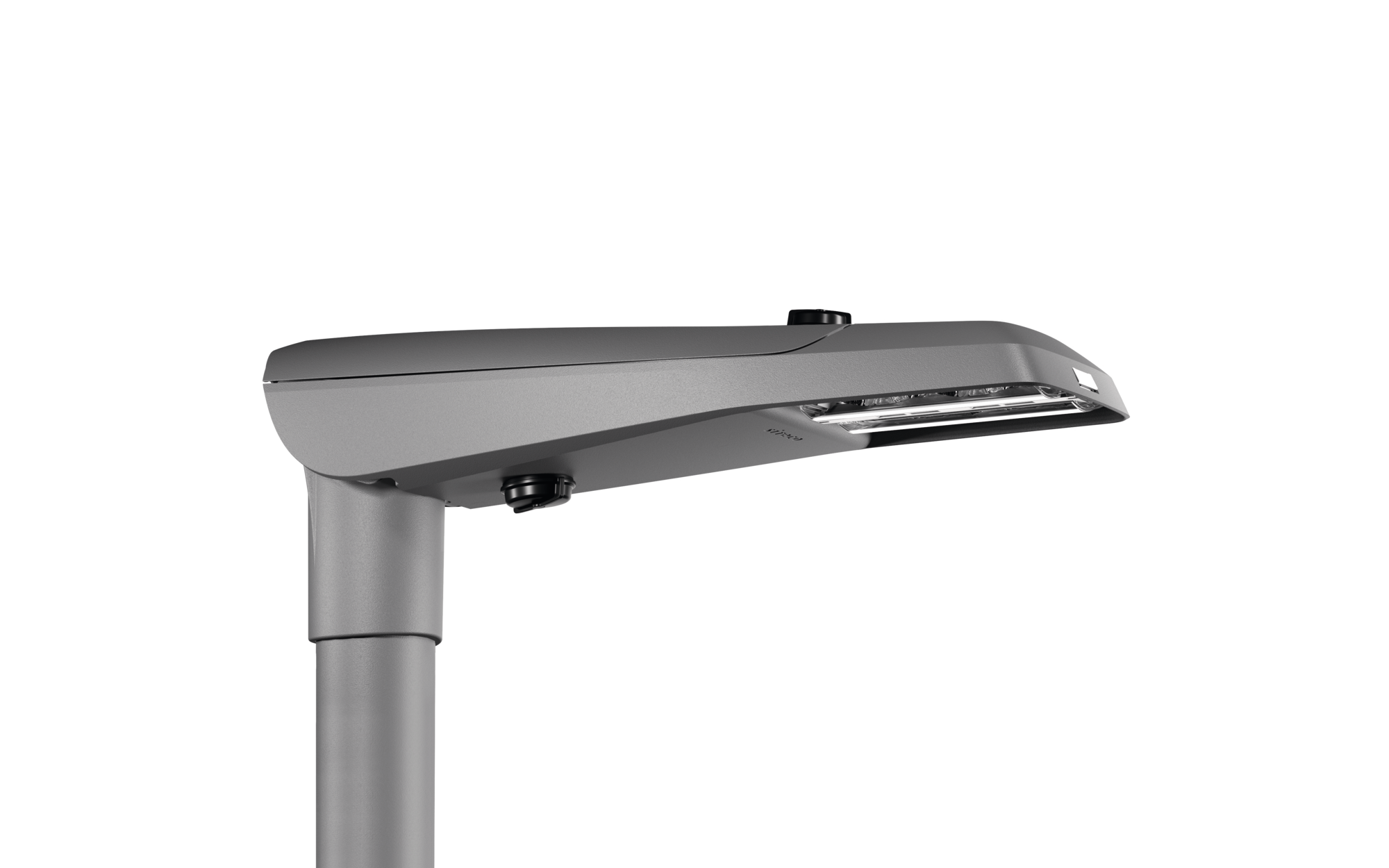

Produktnavn Streetlight SL 11 iQ micro
Lyskilde LED
Anslått lysfluks 1600lm
Lysutbytte 152lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom start levetid 11
Pnom slutt levetid 11
Pred ved 50 % lysfluks 6
Levetid 100000 t ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 5,2kg

Streetlight SL 11 iQ micro, mastarmatur, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: P1.0a, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, sideinngang, lyskilde: LED, High Power LED, rangerte verdier: 1.600lm | 10,5W | 152,4lm/W (start levetid); slutt levetid: 1.600lm | 10,8W; ved 50% lysfluks: 800lm | 5,5W | 145,5lm/W, fargetemperatur: 3000K, fargegjengivelse: CRI > 70, lysfarge: 730, lysinnstilling 1 start levetid: 100% | 1.600lm | 10,5W | 152,4lm/W | 3.000K, lysinnstilling 1 slutt levetid: 10,8W, ytterligere lysinnstillinger mulig, styring: forhåndsinnstilling: logaritmisk dimmekarakteristikk, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), optimert styring av lysflukskonstant (CLO 2.0), med ledning H07RN-F 5x 1,5mm², strømtilkobling: 230..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 5,5m, armaturhus, fra aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 600mm, bredde: 174mm, høyde: 116mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, utstyr: standard, Smart Interface nede og oppe, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, UKCA, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+50°C, plass- og veibelysning iht. standard, Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 11 iQ micro
Bestillingsnummer 5XC1C51Y08CE

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling P1.0a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Rangerte verdier 1600lm | 10,5W | 152,4lm/W (start av levetid);
slutt av levetid: 1600lm | 10,8W;
ved 50% lysfluks: 800lm | 5,5W | 145,5lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 1600lm | 10,5W | 152,4lm/W | 3000K
slutt av levetid
LI 1: 10,8W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ-Street Remote, D4i med strømreduksjon, Smart Interface nede og oppe
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -25..+50°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, ENEC+, VDE, UKCA
EPD Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Fargespesifikasjon Siteco® metallisk grå (DB 702S)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkobling ledning H07RN-F 5x 1,5mm²
Nominell spenning 230..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 5,5m

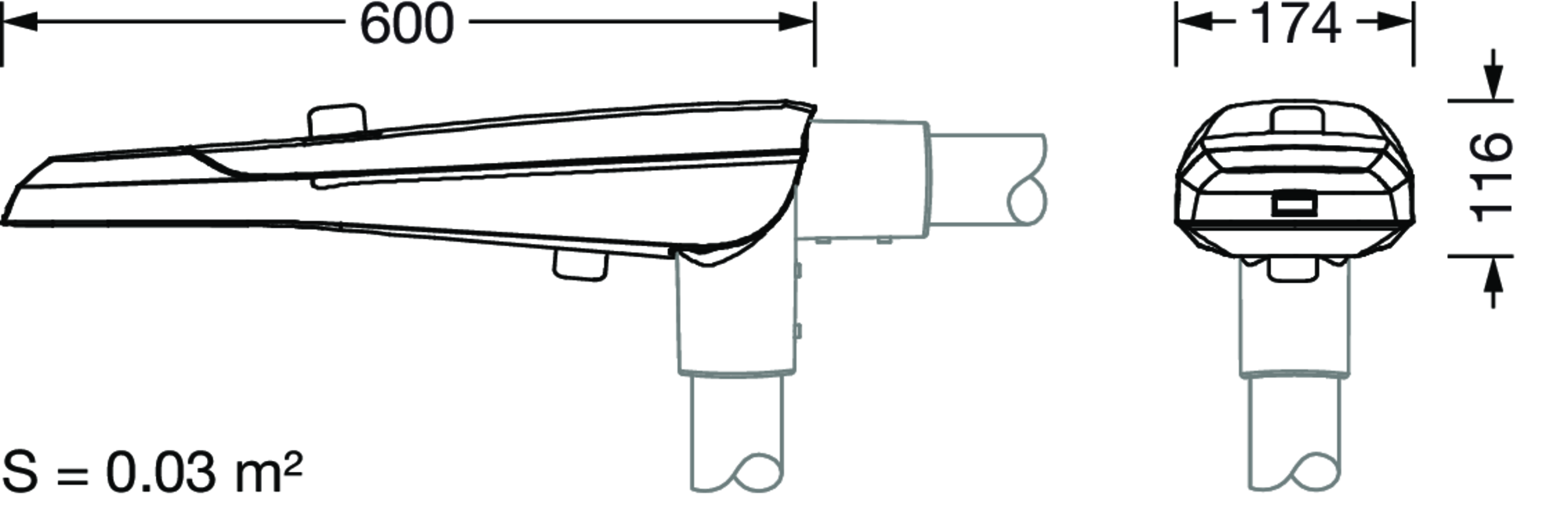

Dimensjoner, Vekt

Lengde 600mm
Bredde 174mm
Høyde 116mm
Vekt 5,2kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 11 iQ micro

Bestillingsnummer
5XC1C51Y08CE

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
P1.0a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Rangerte verdier
1600lm | 10,5W | 152,4lm/W (start av levetid);
slutt av levetid: 1600lm | 10,8W;
ved 50% lysfluks: 800lm | 5,5W | 145,5lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 1600lm | 10,5W | 152,4lm/W | 3000K

slutt av levetid

LI 1: 10,8W


ytterligere lysinnstillinger mulig

Styring mot
iQ-Street Remote, D4i med strømreduksjon, Smart Interface nede og oppe

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-25..+50°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, ENEC+, VDE, UKCA

EPD
Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

armaturhus
aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Fargespesifikasjon
Siteco® metallisk grå (DB 702S)

Deksel
deksel fra PMMA

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkobling
ledning H07RN-F 5x 1,5mm²

Nominell spenning
230..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 5,5m

Lengde
600mm

Bredde
174mm

Høyde
116mm

Vekt
5,2kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t ved OT = 25°C

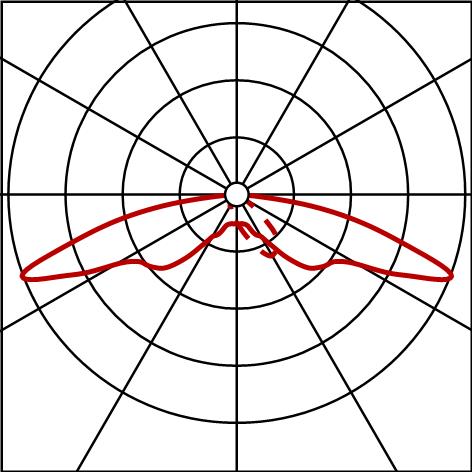

Fotometrisk rapport / planleggingsdata

SL11iQmc
P1.0a,1600lm730,SR,D4i,LST,ZaZb
Bestykning: 1x LED
Bestillingsnummer: 5XC1C51Y08CE

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
