Bestillingsnummer: 5XE2D33R08GB
Huske artikkelHuske artikkel

Varetekst mastarmatur

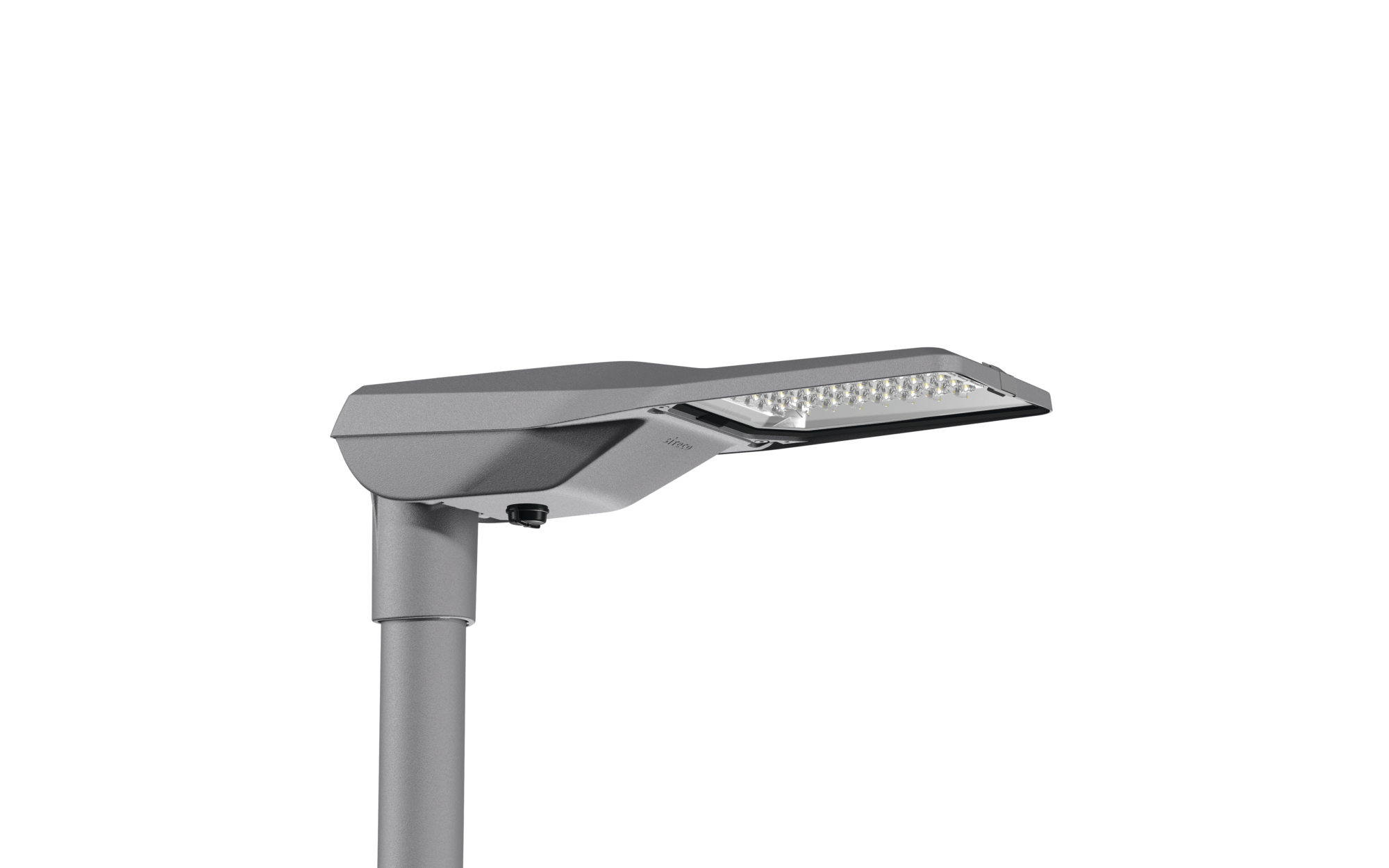

Produktnavn Streetlight SL 21 mini
Lyskilde LED
Anslått lysfluks 5940lm
Lysutbytte 147lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom start levetid 40
Pnom slutt levetid 41
Pred ved 50 % lysfluks 19
Levetid 100000 t (L96/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 5,0kg

Streetlight SL 21 mini, mastarmatur, primær lysstyring med linse, fra PMMA, primært lystekn. deksel: deksel, fra herdet sikkerhetsglass, klar, lysfordeling: ST1.0a, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: sideinngang, toppdel, LED, High Power LED, anslått lysfluks: 5.940lm, lysutbytte: 147lm/W, lysfarge: 730, fargetemperatur: 3000K, forkoblingsenhet: D4i, styring: fleksibel lysfluksparametrisering, tidsbestemt lysstyring, konstant lysstrømstyring, overopphetingsvern, forhåndsinnstilling: logaritmisk dimmekarakteristikk, strømtilkobling: 220..240V, AC, 50/60Hz, begynnelse av levetid: 40W, slutten av levetid: 41W, redusering: 19W, armaturhus, fra aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), korrosivitetskategori C5 mid i henhold til DIN EN ISO 12944, mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 628mm, bredde: 235mm, høyde: 110mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, lyspunkthøyde: 4..8m, Smart Interface nede, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -40..+50°C, plass- og veibelysning iht. standard, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 21 mini
Bestillingsnummer 5XE2D33R08GB

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling ST1.0a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Anslått lysfluks 5940lm
Lysutbytte 147lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
Nominell effekt, start av levetid 40
Nominell effekt, slutt av levetid 41
Nominell effekt ved 50% lysfluks 19

Driftsapparat

Styring mot D4i, Smart Interface nede
Utstyr overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -40..+50°C
Tillegg plass- og veibelysning iht. standard
Korrosjonsbeskyttelse korrosivitetskategori C5 mid i henhold til DIN EN ISO 12944
Testmerking, merking CE, ENEC, ENEC+, VDE

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Fargespesifikasjon Siteco® metallisk grå (DB 702S)
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

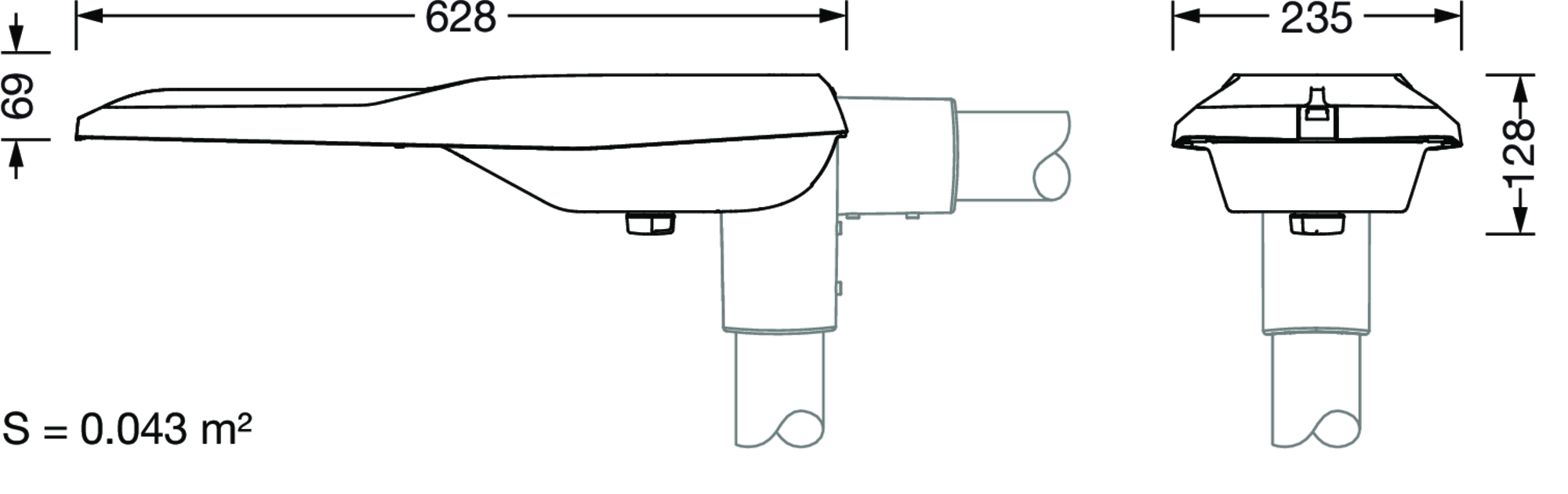

Dimensjoner, Vekt

Lengde 628mm
Bredde 235mm
Høyde 110mm
Vekt 5,0kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L96/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 21 mini

Bestillingsnummer
5XE2D33R08GB

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
ST1.0a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Anslått lysfluks
5940lm

Lysutbytte
147lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

Nominell effekt, start av levetid
40

Nominell effekt, slutt av levetid
41

Nominell effekt ved 50% lysfluks
19

Styring mot
D4i, Smart Interface nede

Utstyr
overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-40..+50°C

Tillegg
plass- og veibelysning iht. standard

Korrosjonsbeskyttelse
korrosivitetskategori C5 mid i henhold til DIN EN ISO 12944

Testmerking, merking
CE, ENEC, ENEC+, VDE

armaturhus
aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Fargespesifikasjon
Siteco® metallisk grå (DB 702S)

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Lengde
628mm

Bredde
235mm

Høyde
110mm

Vekt
5,0kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L96/B10) ved OT = 25°C

Fotometrisk rapport / planleggingsdata

SL21mn
ST1.0a,5940lm730,D4i,SIb
Bestykning: 1x LED
Bestillingsnummer: 5XE2D33R08GB

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
