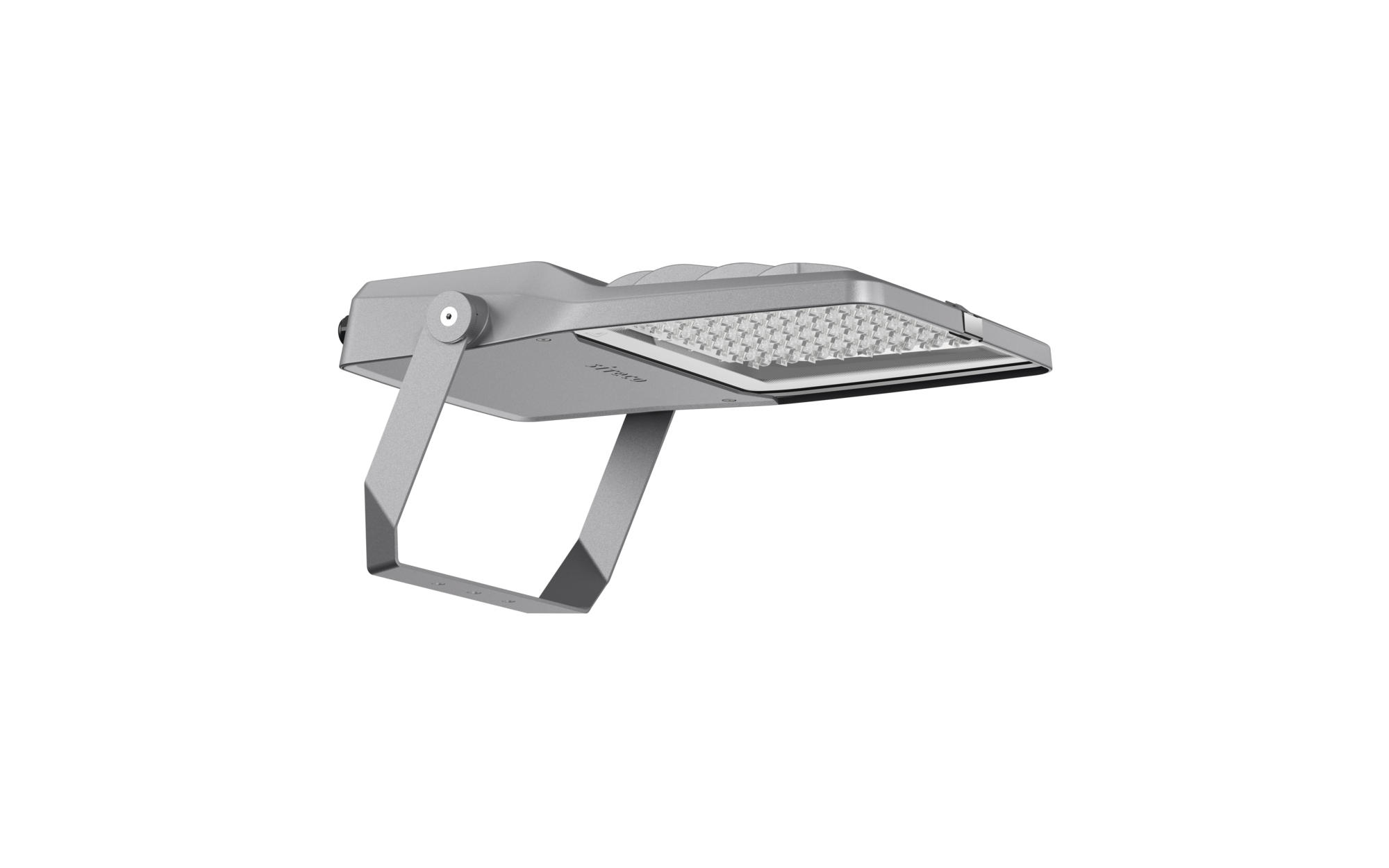

Floodlight FL 21 iQ mini, PL64, distribuzione diretta

Vicino
Cod. articolo: 5XA7772B5E1A
Salva l'articoloSalva l'articolo

Articolo proiettore
Nome del prodotto Floodlight FL 21 iQ mini
Lampada LED
Flusso luminoso di misurazione 5620lm
Efficienza luminosa 124lm/W
Temperatura di colore 4000K
Resa del colore CRI > 80
Pnom inizio durata di vita 46
Pnom fine durata di vita 48
Plim con 50% flusso luminoso 22
Durata di vita 100000 ore (L97/B10) con TA = 25°C
Grado di protezione IP66
Resistenza agli urti IK08
Peso 7,2kg

Floodlight FL 21 iQ mini, proiettore, conduzione primaria della luce con lente, in PMMA, diffusore illuminotecnico primario: disco protettivo, in vetro di sicurezza monolastra, trasparente, distribuzione luminosa: PL64, uscita luce: diretta distribuzione, tipo di montaggio: a plafone, LED, High Power LED, flusso luminoso di misurazione: 5.620lm, efficienza luminosa: 124lm/W, colore della luce: 840, temperatura di colore: 4000K, alimentatore: iQ Street-Remote/DALI, controllo: Street-Remote, Auto-Match, Temp-Guard, Night-Set, Smart-Wire, Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), controllo ottimizzato costante del flusso luminoso (CLO 2.0), con morsetto, a 6 poli, allacciamento alla rete: 220..240V, AC, 50/60Hz, inizio della durata di vita: 46W, fine della durata di vita: 48W, riduzione: 22W, alloggiamento dell'apparecchio, in alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), categoria di corrosività C5 mid secondo DIN EN ISO 12944, adatto per piscine, resistente al cloro, guarnizione non sostituibile distruttivamente, staffa portante, in acciaio, zincato, verniciato con polveri, ferro micaceo Siteco® (DB 702S), grado di protezione (totale): IP66, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, simbolo di protezione: D, resistenza agli urti: IK08, temperatura ambiente operativa ammessa: -40..+40°C, temperatura ambiente operativa ammessa per applicazioni in esterni: -40..+50°C, norma: DIN EN 12944, conformità LABS testata secondo VDMA 24364:2018-05, unità d’imballo: 1 pezzo

Downloads

Informazioni tecniche sul prodotto
Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto proiettore
Nome del prodotto Floodlight FL 21 iQ mini
Cod. articolo 5XA7772B5E1A

Illuminotecnica

Conduzione della luce lente in PMMA
Copertura disco protettivo, trasparente
Distribuzione luminosa PL64
Uscita luce distribuzione diretta

Lampade

Lampada con High Power LED, LED
Flusso luminoso di misurazione 5620lm
Efficienza luminosa 124lm/W
Temperatura di colore 4000K
Indice di resa cromatica CRI > 80
Colore della luce 840
Potenza nominale a inizio della durata di vita 46
Potenza nominale a fine della durata di vita 48
Potenza nominale con flusso luminoso al 50% 22
Supplemento predisposto per cablaggio passante

Gruppo di alimentazione

Sistema di controllo iQ Street-Remote/DALI
Equipaggiamento controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Smart-Wire, Night-Set, Temp-Guard, Auto-Match, Street-Remote

Certificati, Norme

Grado di protezione IP66
Classe di isolamento classe isolamento II (messa a terra)
Resistenza agli urti IK08
Simbolo di protezione D
Intervallo di temperatura (operazione) -40..+40°C
Supplemento conformità LABS testata secondo VDMA 24364:2018-05
Norma DIN EN 12944
Protezione contro la corrosione categoria di corrosività C5 mid secondo DIN EN ISO 12944, adatto per piscine, resistente al cloro
Marchio di controllo, marchio CE, ENEC, VDE

Materiale, Colore

alloggiamento dell'apparecchio alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), guarnizione non sostituibile distruttivamente
Specifica di colore ferro micaceo Siteco® (DB 702S)
staffa portante acciaio, zincato, verniciato con polveri, ferro micaceo Siteco® (DB 702S)
Specifica di colore ferro micaceo Siteco® (DB 702S)
Copertura disco protettivo in vetro di sicurezza monolastra

Montaggio

Tipo di installazione, luogo di installazione a plafone, alla struttura portante, alla traversa
Disposizione disposizione singola
Supplemento con staffa portante

Collegamento elettrico

Collegamento morsetto, a 6 poli
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

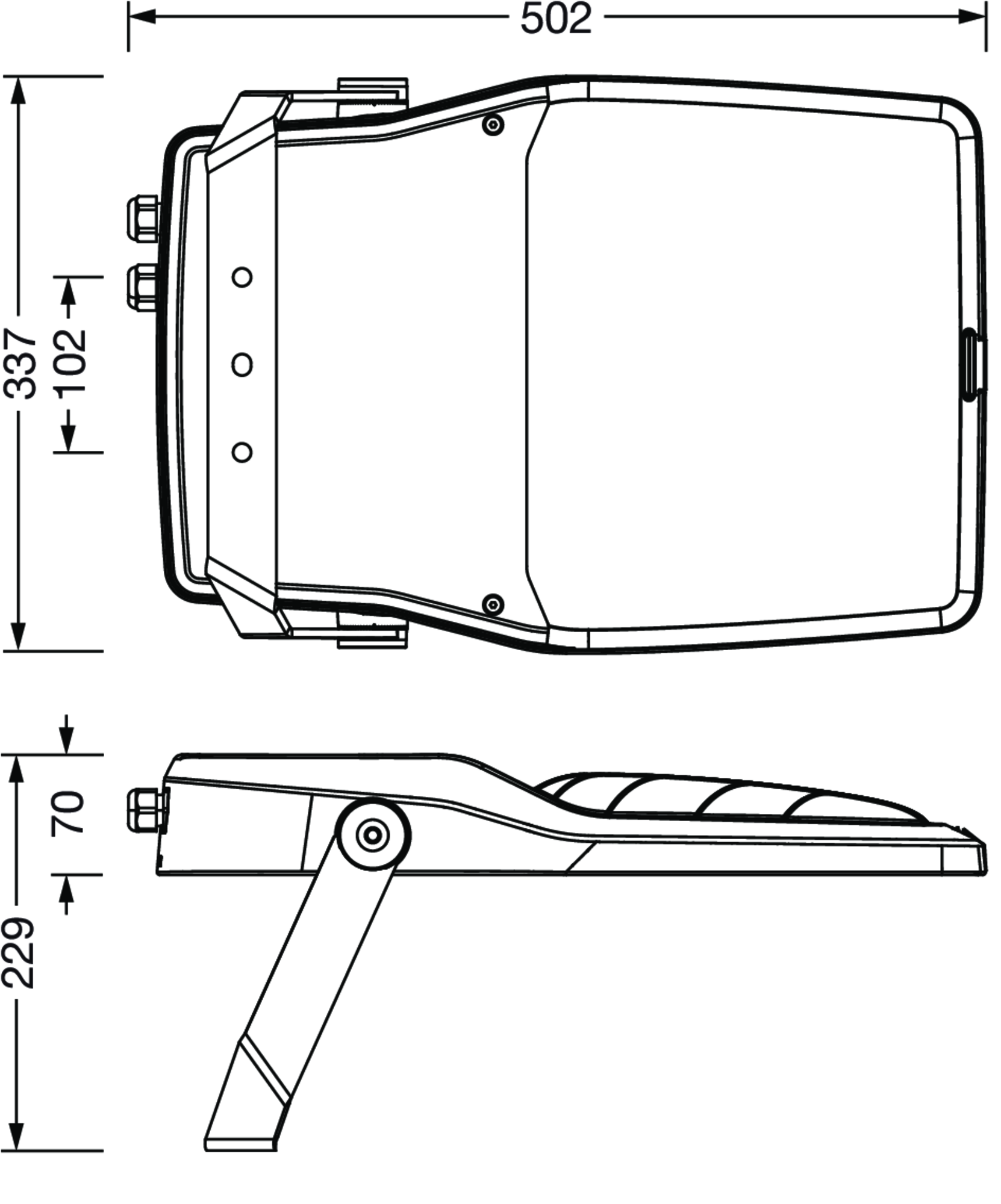

Dimensioni, Peso

Peso 7,2kg

Durata di vita

Vita utile di misurazione 100000 ore (L97/B10) con TA = 25°C

Tipo prodotto
proiettore

Nome del prodotto
Floodlight FL 21 iQ mini

Cod. articolo
5XA7772B5E1A

Conduzione della luce
lente in PMMA

Copertura
disco protettivo, trasparente

Distribuzione luminosa
PL64

Uscita luce
distribuzione diretta

Lampada
con High Power LED, LED

Flusso luminoso di misurazione
5620lm

Efficienza luminosa
124lm/W

Temperatura di colore
4000K

Indice di resa cromatica
CRI > 80

Colore della luce
840

Potenza nominale a inizio della durata di vita
46

Potenza nominale a fine della durata di vita
48

Potenza nominale con flusso luminoso al 50%
22

Supplemento
predisposto per cablaggio passante

Sistema di controllo
iQ Street-Remote/DALI

Equipaggiamento
controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Smart-Wire, Night-Set, Temp-Guard, Auto-Match, Street-Remote

Grado di protezione
IP66

Classe di isolamento
classe isolamento II (messa a terra)

Resistenza agli urti
IK08

Simbolo di protezione
D

Intervallo di temperatura (operazione)
-40..+40°C

Supplemento
conformità LABS testata secondo VDMA 24364:2018-05

Norma
DIN EN 12944

Protezione contro la corrosione
categoria di corrosività C5 mid secondo DIN EN ISO 12944, adatto per piscine, resistente al cloro

Marchio di controllo, marchio
CE, ENEC, VDE

alloggiamento dell'apparecchio
alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), guarnizione non sostituibile distruttivamente

Specifica di colore
ferro micaceo Siteco® (DB 702S)

staffa portante
acciaio, zincato, verniciato con polveri, ferro micaceo Siteco® (DB 702S)

Specifica di colore
ferro micaceo Siteco® (DB 702S)

Copertura
disco protettivo in vetro di sicurezza monolastra

Tipo di installazione, luogo di installazione
a plafone, alla struttura portante, alla traversa

Disposizione
disposizione singola

Supplemento
con staffa portante

Collegamento
morsetto, a 6 poli

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Peso
7,2kg

Vita utile di misurazione
100000 ore (L97/B10) con TA = 25°C

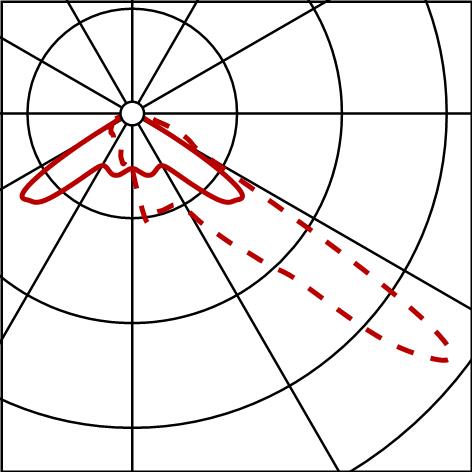

Rapporto fotometrico / dati di pianificazione

Floodlight FL 21 iQ mini
LED, distribuzione diretta, a plafone, alla struttura portante, alla traversa
Lampade: 1x LED
Cod. articolo: 5XA7772B5E1A

Rapporto fotometrico (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
