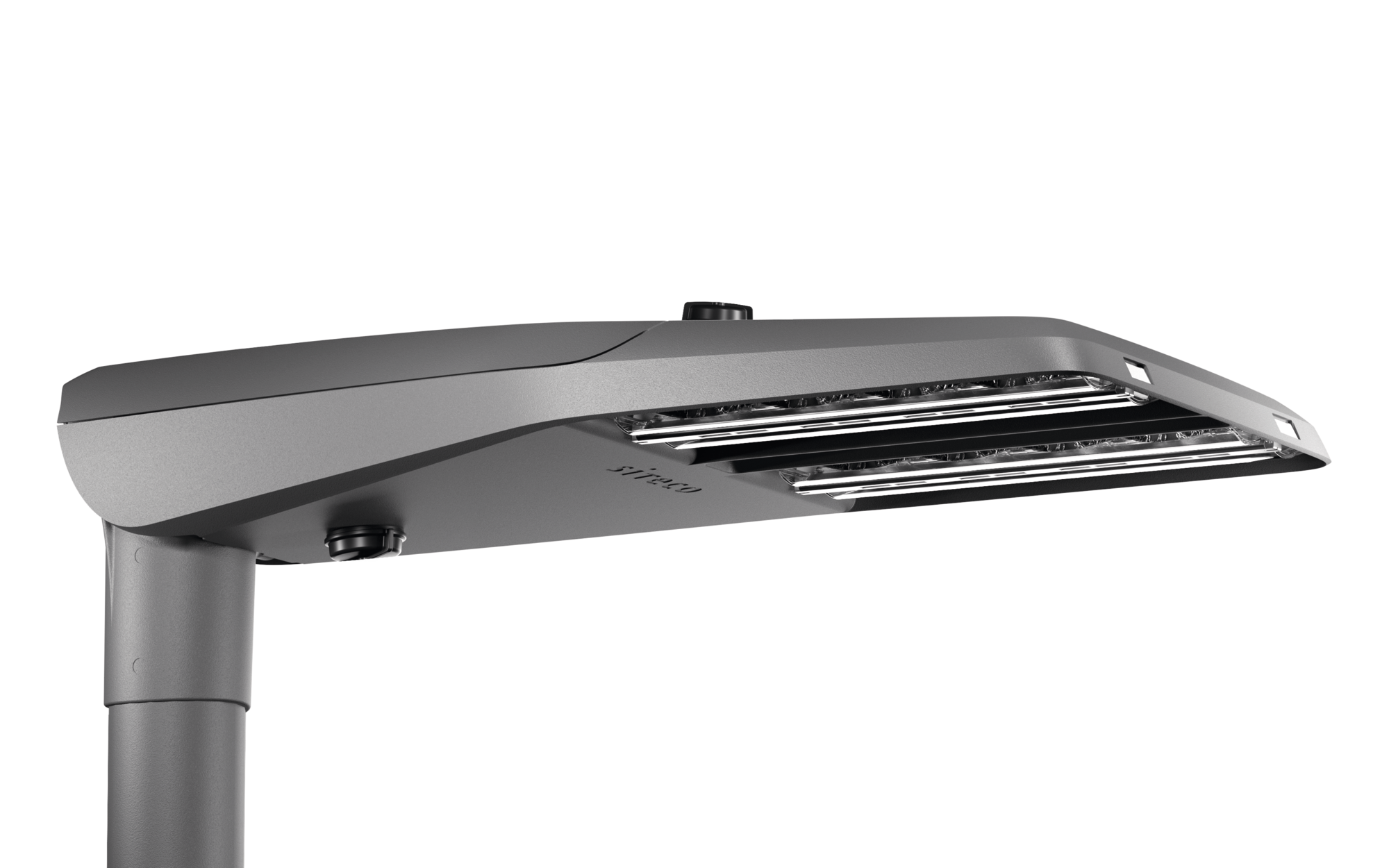

Streetlight SL 11 midi, distribuzione diretta asimmetrica diffusa, ST1.2a, con interfaccia smart sotto e sopra

Close
Ordercode: 5XC3A52Y08ME
Remember productRemember product

Articolo lampada montante
Nome del prodotto Streetlight SL 11 midi
Lampada LED
Flusso luminoso di misurazione 18120lm
Efficienza luminosa 146lm/W
Temperatura di colore 3000K
Resa del colore CRI > 70
Pnom inizio durata di vita 124
Pnom fine durata di vita 131
Plim con 50% flusso luminoso 59
Durata di vita 100000 ore con TA = 25°C
Grado di protezione IP66
Resistenza agli urti IK09
Peso 11,5kg

Streetlight SL 11 midi, lampada montante, conduzione primaria della luce con riflettore sfaccettato a 3 zone, in materiale plastico, rivestito in argento, brillantato, diffusore illuminotecnico primario: copertura, in PMMA, trasparente, distribuzione luminosa: ST1.2a, uscita luce: diretta distribuzione, distribuzione luminosa primaria: asimmetrica, tipo di montaggio: su palo diritto, a sbraccio, LED, High Power LED, flusso luminoso di misurazione: 18.120lm, efficienza luminosa: 146lm/W, colore della luce: 730, temperatura di colore: 3000K, alimentatore: EVG Smart Interface, controllo: parametrizzazione flessibile del flusso luminoso, controllo temporizzato flusso luminoso, controllo costante del flusso luminoso, protezione surriscaldamento, preimpostazione dimmerazione logaritmica, con cavo H07RN-F 3x 1,5mm², allacciamento alla rete: 220..240V, AC, 50/60Hz, cavo di collegamento preassemblato, lunghezza cavo: 12,5m, inizio della durata di vita: 124W, fine della durata di vita: 131W, riduzione: 59W, alloggiamento lampada, in alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), lunghezza: 780mm, larghezza: 376mm, altezza: 118mm, imbocco: 60/76mm (palo diritto) e 42/60/76mm (a sbraccio), flangia da palo per imbocco: 42mm: 5XC10008XM4, 60mm: 5XC10008XM2, 76/60mm: 5XC10108XM1, grado di protezione (totale): IP66, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, resistenza agli urti: IK09, temperatura ambiente operativa ammessa per applicazioni in esterni: -25..+50°C, illuminazione di piazze e vie conforme alle normative, unità d’imballo: 1 pezzo

Downloads

Technical product information
Data for application programs

Product details

Dati caratteristici

Tipo prodotto lampada montante
Nome del prodotto Streetlight SL 11 midi
Cod. articolo 5XC3A52Y08ME

Illuminotecnica

Conduzione della luce riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato
Copertura copertura, trasparente
Distribuzione luminosa ST1.2a
Angolo di emissione distribuzione diffusa
Simmetria distribuzione asimmetrica
Uscita luce distribuzione diretta

Lampade

Lampada con High Power LED, LED
Flusso luminoso di misurazione 18120lm
Efficienza luminosa 146lm/W
Temperatura di colore 3000K
Indice di resa cromatica CRI > 70
Colore della luce 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (iniziale)
Potenza nominale a inizio della durata di vita 124
Potenza nominale a fine della durata di vita 131
Potenza nominale con flusso luminoso al 50% 59

Gruppo di alimentazione

Alimentatore EVG Smart Interface
Sistema di controllo D4i con riduzione di potenza
Equipaggiamento protezione surriscaldamento, controllo costante del flusso luminoso, controllo temporizzato flusso luminoso, parametrizzazione flessibile del flusso luminoso, preimpostazione dimmerazione logaritmica

Certificati, Norme

Grado di protezione IP66
Classe di isolamento classe isolamento II (messa a terra)
Resistenza agli urti IK09
Intervallo di temperatura (operazione) -25..+50°C
Supplemento illuminazione di piazze e vie conforme alle normative
Marchio di controllo, marchio CE, ENEC, VDE

Materiale, Colore

alloggiamento lampada alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), flangia da palo come accessorio, inclinazione regolabile senza ricorrere a utensili: 0°, 5°, 10°, 15° (dritto) | 0°, -5°, -10°, -15° (a sbraccio), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio
Specifica di colore ferro micaceo Siteco® (DB 702S)
Copertura copertura in PMMA

Montaggio

Tipo di installazione, luogo di installazione a sbraccio, su palo diritto, sul montante

Collegamento elettrico

Collegamento cavo H07RN-F 3x 1,5mm²
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento 10kV 1,2/50µs
Cavo di collegamento preassemblato, L= 12.5m

Dimensioni, Peso

Lunghezza 780mm
Larghezza 376mm
Altezza 118mm
Peso 11,5kg
Imbocco palo imbocco: 60/76mm (palo diritto) e 42/60/76mm (a sbraccio), flangia da palo per imbocco: 42mm: 5XC10008XM4, 60mm: 5XC10008XM2, 76/60mm: 5XC10108XM1

Emissione luminosa

Emissione luminosa 0% a 0° di inclinazione

Durata di vita

Vita utile di misurazione 100000 ore con TA = 25°C

Tipo prodotto
lampada montante

Nome del prodotto
Streetlight SL 11 midi

Cod. articolo
5XC3A52Y08ME

Conduzione della luce
riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato

Copertura
copertura, trasparente

Distribuzione luminosa
ST1.2a

Angolo di emissione
distribuzione diffusa

Simmetria
distribuzione asimmetrica

Uscita luce
distribuzione diretta

Lampada
con High Power LED, LED

Flusso luminoso di misurazione
18120lm

Efficienza luminosa
146lm/W

Temperatura di colore
3000K

Indice di resa cromatica
CRI > 70

Colore della luce
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (iniziale)

Potenza nominale a inizio della durata di vita
124

Potenza nominale a fine della durata di vita
131

Potenza nominale con flusso luminoso al 50%
59

Alimentatore
EVG Smart Interface

Sistema di controllo
D4i con riduzione di potenza

Equipaggiamento
protezione surriscaldamento, controllo costante del flusso luminoso, controllo temporizzato flusso luminoso, parametrizzazione flessibile del flusso luminoso, preimpostazione dimmerazione logaritmica

Grado di protezione
IP66

Classe di isolamento
classe isolamento II (messa a terra)

Resistenza agli urti
IK09

Intervallo di temperatura (operazione)
-25..+50°C

Supplemento
illuminazione di piazze e vie conforme alle normative

Marchio di controllo, marchio
CE, ENEC, VDE

alloggiamento lampada
alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), flangia da palo come accessorio, inclinazione regolabile senza ricorrere a utensili: 0°, 5°, 10°, 15° (dritto) | 0°, -5°, -10°, -15° (a sbraccio), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio

Specifica di colore
ferro micaceo Siteco® (DB 702S)

Copertura
copertura in PMMA

Tipo di installazione, luogo di installazione
a sbraccio, su palo diritto, sul montante

Collegamento
cavo H07RN-F 3x 1,5mm²

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
10kV 1,2/50µs

Cavo di collegamento
preassemblato, L= 12.5m

Lunghezza
780mm

Larghezza
376mm

Altezza
118mm

Peso
11,5kg

Imbocco palo
imbocco: 60/76mm (palo diritto) e 42/60/76mm (a sbraccio), flangia da palo per imbocco: 42mm: 5XC10008XM4, 60mm: 5XC10008XM2, 76/60mm: 5XC10108XM1

Emissione luminosa
0% a 0° di inclinazione

Vita utile di misurazione
100000 ore con TA = 25°C

Photometric report / planning data

Photometric report / planning data

SL11md
ST1.2a,18120lm730,D4i,p-red,SIa/b
Ordercode: 5XC3A52Y08ME

Photometric report (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
