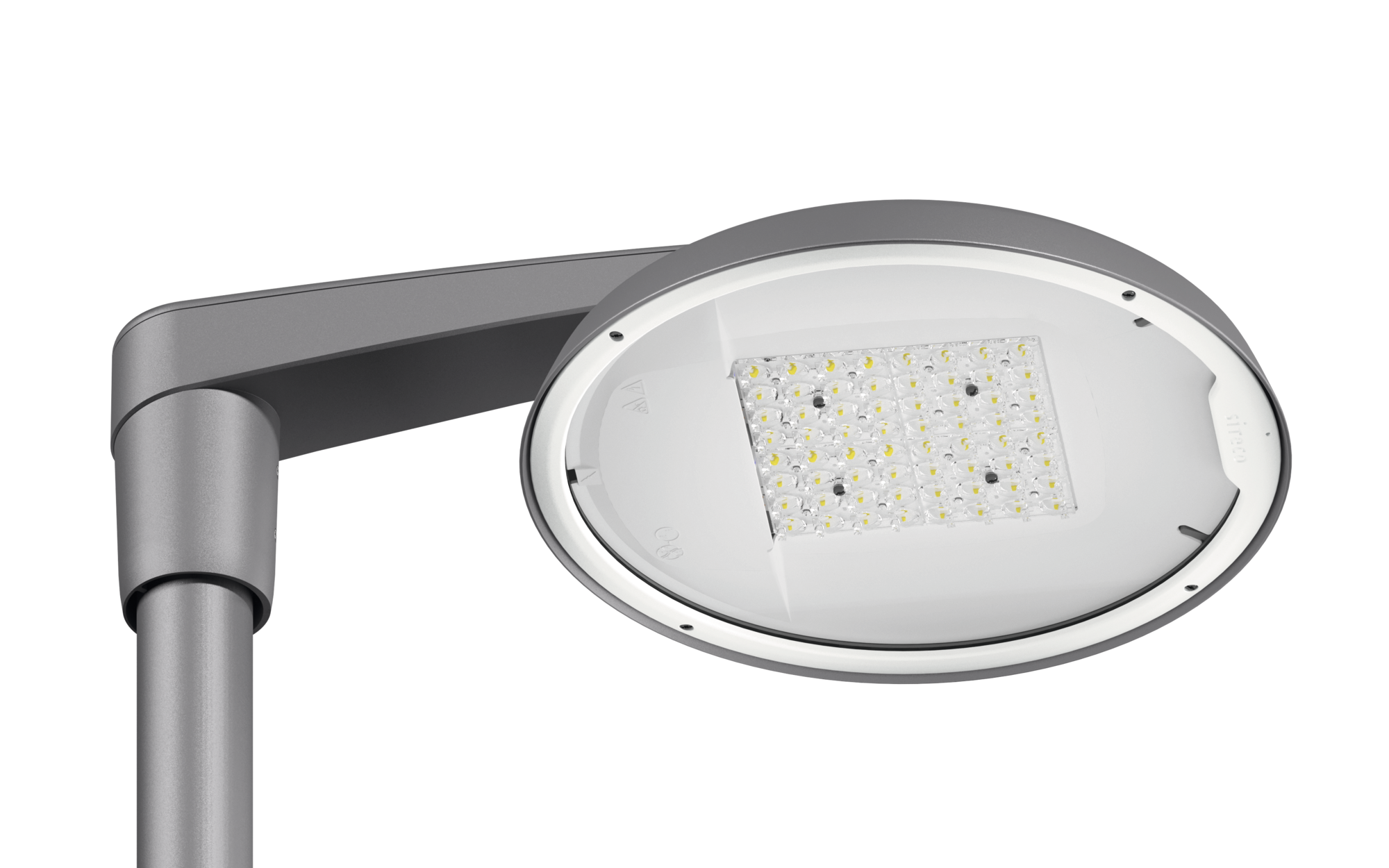

DL® 50 iQ mini, direkte asymmetrisk bredstrålende, ST0.8a

Lukke
Bestillingsnummer: 5XA248C31F08NE
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn DL® 50 iQ mini
Lyskilde LED
Anslått lysfluks 19270lm
Lysutbytte 158lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom start levetid 122
Pnom slutt levetid 134
Pred ved 50 % lysfluks 55
Levetid 100000 t (L90/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK08
Vekt 12,2kg

DL® 50 iQ mini, mastarmatur, primær lysstyring med linse, fra PMMA, primært lystekn. deksel: deksel, fra herdet sikkerhetsglass, klar, lysfordeling: ST0.8a, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: sideinngang, toppdel, LED, High Power LED, anslått lysfluks: 19.270lm, lysutbytte: 158lm/W, lysfarge: 730, fargetemperatur: 3000K, forkoblingsenhet: iQ Street-Remote, styring: optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, strømtilkobling: 230..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 10,5m, begynnelse av levetid: 122W, slutten av levetid: 134W, redusering: 55W, armaturhus, fra aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), helling innstillbar: 0°, 5°, 10° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), mast-toppmonteringselement eller mast-sidemonteringselement må bestilles separat, diameter: 500mm, høyde: 115mm, ved toppmontasje på mast: for toppmål d x l = 76 x 100mm; med reduseringsstykke (valgfritt tilbehør) 60 x 100mm | ved sidemontasje på mast: for toppmål d x l = 60 x 100mm; med reduseringsstykke (valgfritt tilbehør) 42 x 100mm, lyspunkthøyde: 4..6m, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, slagfasthet: IK08, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+40°C, plass- og veibelysning iht. standard, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn DL® 50 iQ mini
Bestillingsnummer 5XA248C31F08NE

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling ST0.8a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Anslått lysfluks 19270lm
Lysutbytte 158lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)
Nominell effekt, start av levetid 122
Nominell effekt, slutt av levetid 134
Nominell effekt ved 50% lysfluks 55

Driftsapparat

Styring mot iQ Street-Remote
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK08
Temperaturområde (drift) -25..+40°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, ENEC+, VDE

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), helling innstillbar: 0°, 5°, 10° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), mast-toppmonteringselement eller mast-sidemonteringselement må bestilles separat
Fargespesifikasjon Siteco® metallisk grå (DB 702S)
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Nominell spenning 230..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 10,5m

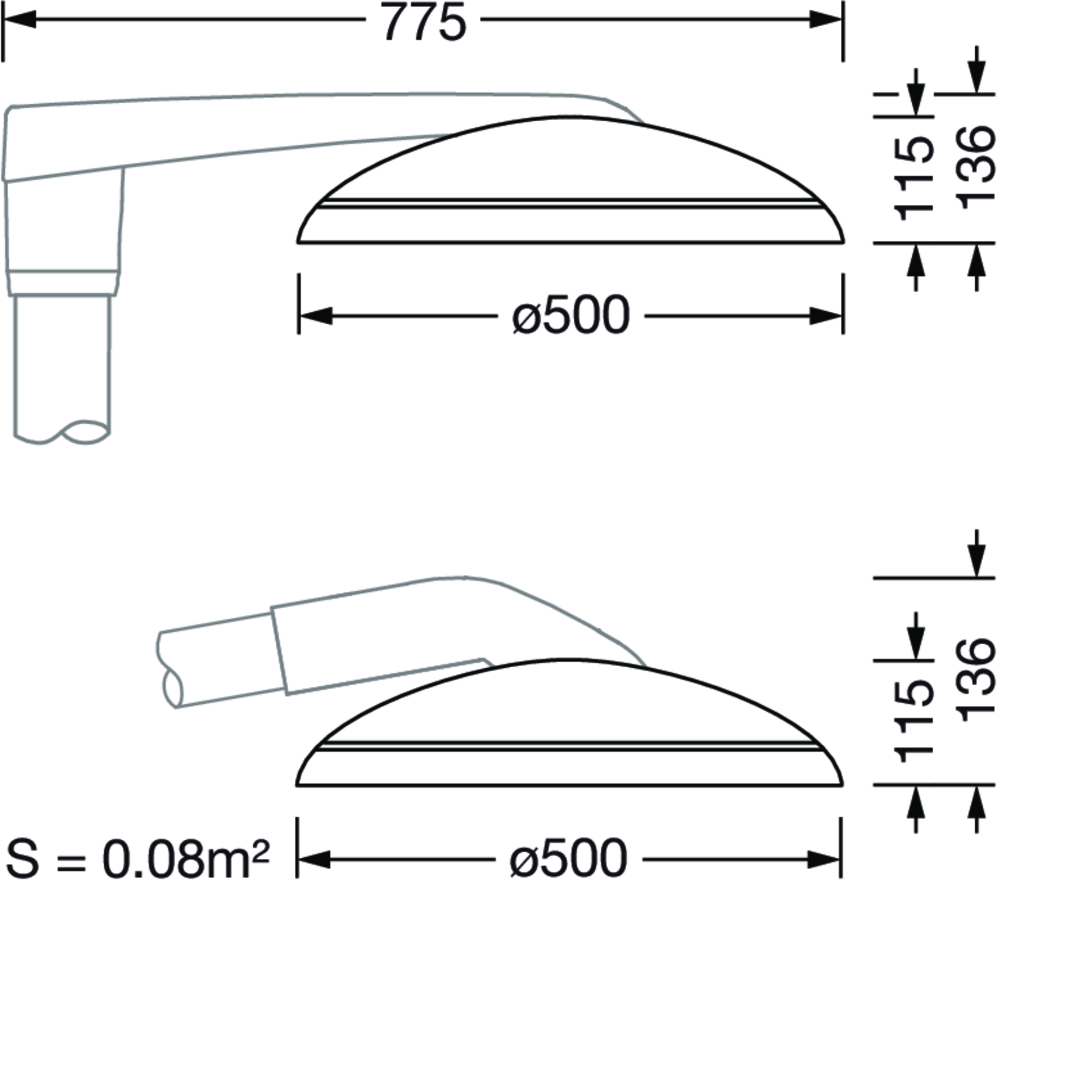

Dimensjoner, Vekt

Diameter 500mm
Høyde 115mm
Vekt 12,2kg
Masttopp ved toppmontasje på mast: for toppmål d x l = 76 x 100mm; med reduseringsstykke (valgfritt tilbehør) 60 x 100mm | ved sidemontasje på mast: for toppmål d x l = 60 x 100mm; med reduseringsstykke (valgfritt tilbehør) 42 x 100mm

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L90/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
DL® 50 iQ mini

Bestillingsnummer
5XA248C31F08NE

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
ST0.8a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Anslått lysfluks
19270lm

Lysutbytte
158lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

Nominell effekt, start av levetid
122

Nominell effekt, slutt av levetid
134

Nominell effekt ved 50% lysfluks
55

Styring mot
iQ Street-Remote

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK08

Temperaturområde (drift)
-25..+40°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, ENEC+, VDE

armaturhus
aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), helling innstillbar: 0°, 5°, 10° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), mast-toppmonteringselement eller mast-sidemonteringselement må bestilles separat

Fargespesifikasjon
Siteco® metallisk grå (DB 702S)

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Nominell spenning
230..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 10,5m

Diameter
500mm

Høyde
115mm

Vekt
12,2kg

Masttopp
ved toppmontasje på mast: for toppmål d x l = 76 x 100mm; med reduseringsstykke (valgfritt tilbehør) 60 x 100mm | ved sidemontasje på mast: for toppmål d x l = 60 x 100mm; med reduseringsstykke (valgfritt tilbehør) 42 x 100mm

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L90/B10) ved OT = 25°C

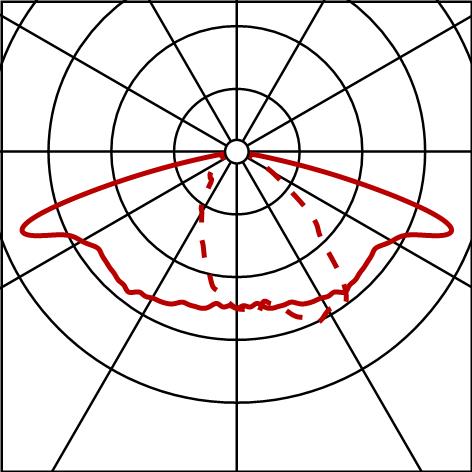

Fotometrisk rapport / planleggingsdata

DL50iQmn
ST0.8a,19270lm730,SR
Bestykning: 1x LED
Bestillingsnummer: 5XA248C31F08NE

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
