DL® 50 mini, haz ancho asimétrico directo, ST1.0a, con Smart Interface arriba

Cerca
Referencia: 5XA248D33S08GE
Recordar articuloRecordar articulo

Descripción luminaria de mástil
Nombre del producto DL® 50 mini
Lámpara LED
Flujo luminoso nominal 5100lm
Eficacia lumínica 150lm/W
Temperatura de color 3000K
Reproducción de color CRI > 70
Pnom Inicio vida útil 34
Pnom Final vida útil 35
PRed a flujo lumínico del 50 % 16
Vida útil 100000h (L90/B10) a temp. amb. = 25°C
Índice de protección IP66
Resistencia contra impacto IK08
Peso 10,1kg

DL® 50 mini, luminaria de mástil, control de luz directo con lente, de PMMA, cubierta luminotécnica directa: cubierta, de vidrio de seguridad, transparente, distribución de luz: ST1.0a, emisión de luz: directo haz, característica de iluminación directa: asimétrico, tipo de montaje: superior, montaje lateral, LED, alto Power LED, flujo luminoso nominal: 5.100lm, eficacia lumínica: 150lm/W, color de luz: 730, temperatura de color: 3000K, balasto: D4i, control: protección de sobrecalentamiento, control de flujo lumínico constante, control de flujo lumínico en el tiempo, parametrización flexible del flujo lumínico, conexión de alimentación: 230..240V, CA, 50/60Hz, cable de conexión premontado, longitud de cable: 6,5m, inicio de la vida útil: 34W, final de la vida útil: 35W, reducción: 16W, carcasa de luminarias, de aluminio de extrusión, recubrimiento pulverizado, Siteco® gris metalizado (DB 702S), inclinación ajustable: 0°, 5°, 10° (superior) | 0°, -5°, -10°, -15° (lateral), solicitar por separado el elemento superior o el elemento lateral del mástil, diámetro: 500mm, altura: 115mm, en montaje superior: para espiga d x l = 76 x 100mm; con reductor (accesorio opcional) 60 x 100mm | en montaje lateral: para espiga d x l = 60 x 100mm; con reductor (accesorio opcional) 42 x 100mm, altura de punto de luz: 4..6m, Smart Interface arriba, tipo de protección (total): IP66, clase de protección (total): SK II (a prueba de choques eléctricos), marca de verificación: CE, ENEC, ENEC+, VDE, resistencia contra impacto: IK08, temperatura ambiente de funcionamiento admisible para aplicaciones de exterior: -25..+40°C, iluminación normalizada de plazas y calles, unidad de embalaje: 1 unidad

Downloads

Información técnica del producto
Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de mástil
Nombre del producto DL® 50 mini
Referencia 5XA248D33S08GE

Luminotecnia

Control de iluminación lente de PMMA
Cubierta cubierta, transparente
Distribución de luz ST1.0a
Ángulo de haz haz ancho
Simetría haz asimétrico
Emisión de luz haz directo

Lámparas

Lámpara con alto Power LED, LED
Flujo luminoso nominal 5100lm
Eficacia lumínica 150lm/W
Temperatura de color 3000K
Índice de reproducción cromática CRI > 70
Color de luz 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (inicial)
Potencia nominal inicio vida útil 34
Potencia nominal fin vida útil 35
Potencia nominal con 50% de flujo luminoso 16

Dispositivo operativo

Control D4i, Smart Interface arriba
Equipamiento protección de sobrecalentamiento, control de flujo lumínico constante, control de flujo lumínico en el tiempo, parametrización flexible del flujo lumínico

Certificados, Normas

Índice de protección IP66
Clase de aislamiento SK II (a prueba de choques eléctricos)
Resistencia contra impacto IK08
Rango de temperatura (operación) -25..+40°C
Adicional iluminación normalizada de plazas y calles
Certificación, designación CE, ENEC, ENEC+, VDE

Material, color

carcasa de luminarias aluminio de extrusión, recubrimiento pulverizado, Siteco® gris metalizado (DB 702S), inclinación ajustable: 0°, 5°, 10° (superior) | 0°, -5°, -10°, -15° (lateral), solicitar por separado el elemento superior o el elemento lateral del mástil
Especificación de color Siteco® gris metalizado (DB 702S)
Cubierta cubierta de vidrio de seguridad

Montaje

Tipo y lugar de montaje montaje lateral, superior, sobre el mástil

Conexión eléctrica

Tensión nominal 230..240V, 50/60Hz, CA
Resistencia a sobretensión resistencia a picos de tensión: 10kV (modo común); 6kV (modo diferencial)
Cable de conexión premontado, L= 6,5m

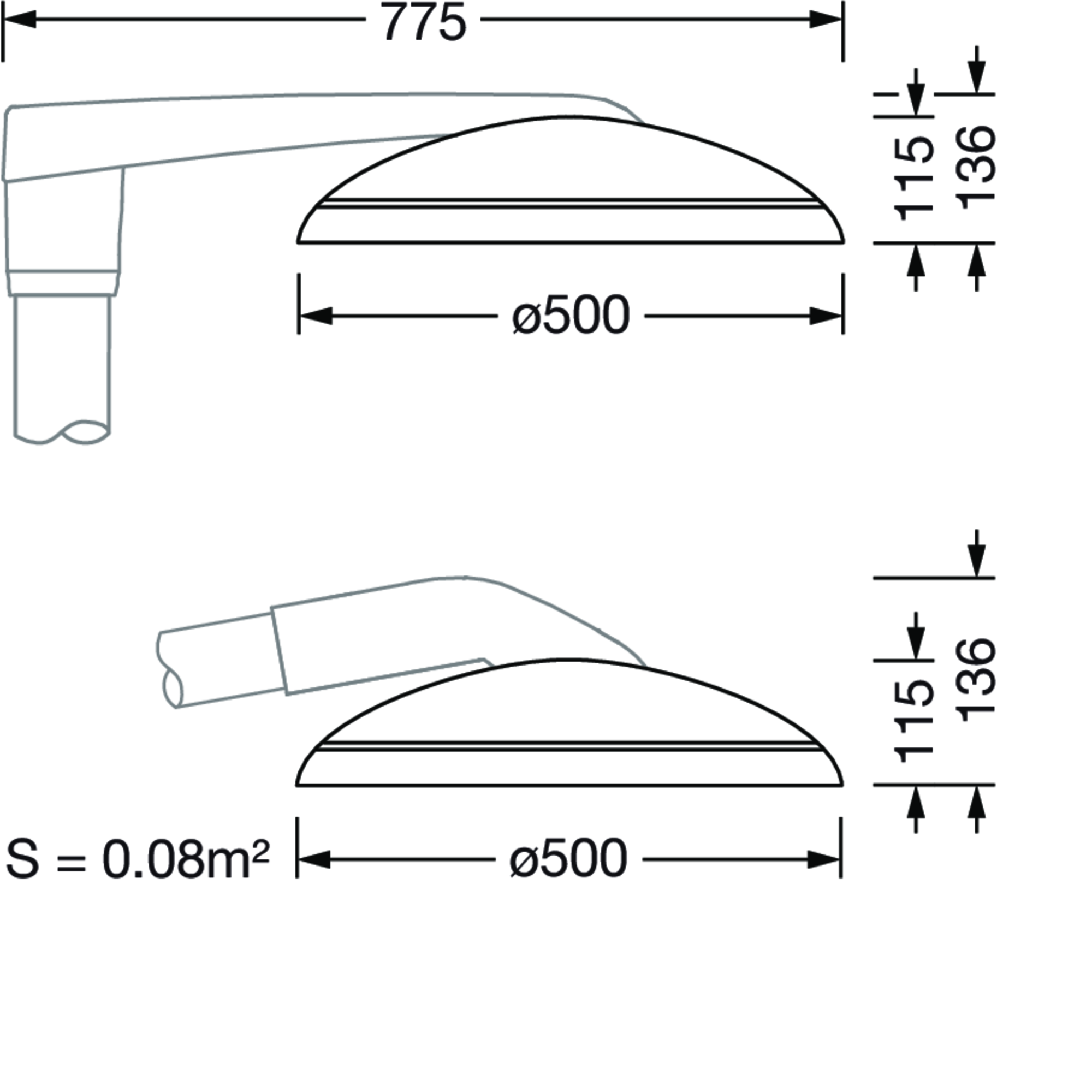

Dimensiones, peso

Diámetro 500mm
Altura 115mm
Peso 10,1kg
Cabeza de mástil en montaje superior: para espiga d x l = 76 x 100mm; con reductor (accesorio opcional) 60 x 100mm | en montaje lateral: para espiga d x l = 60 x 100mm; con reductor (accesorio opcional) 42 x 100mm

Emisión de luz

Emisión de luz 0% con una inclinación de 0°

Vida útil

Vida útil nominal 100000h (L90/B10) a temp. amb. = 25°C

Tipo de producto
luminaria de mástil

Nombre del producto
DL® 50 mini

Referencia
5XA248D33S08GE

Control de iluminación
lente de PMMA

Cubierta
cubierta, transparente

Distribución de luz
ST1.0a

Ángulo de haz
haz ancho

Simetría
haz asimétrico

Emisión de luz
haz directo

Lámpara
con alto Power LED, LED

Flujo luminoso nominal
5100lm

Eficacia lumínica
150lm/W

Temperatura de color
3000K

Índice de reproducción cromática
CRI > 70

Color de luz
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (inicial)

Potencia nominal inicio vida útil
34

Potencia nominal fin vida útil
35

Potencia nominal con 50% de flujo luminoso
16

Control
D4i, Smart Interface arriba

Equipamiento
protección de sobrecalentamiento, control de flujo lumínico constante, control de flujo lumínico en el tiempo, parametrización flexible del flujo lumínico

Índice de protección
IP66

Clase de aislamiento
SK II (a prueba de choques eléctricos)

Resistencia contra impacto
IK08

Rango de temperatura (operación)
-25..+40°C

Adicional
iluminación normalizada de plazas y calles

Certificación, designación
CE, ENEC, ENEC+, VDE

carcasa de luminarias
aluminio de extrusión, recubrimiento pulverizado, Siteco® gris metalizado (DB 702S), inclinación ajustable: 0°, 5°, 10° (superior) | 0°, -5°, -10°, -15° (lateral), solicitar por separado el elemento superior o el elemento lateral del mástil

Especificación de color
Siteco® gris metalizado (DB 702S)

Cubierta
cubierta de vidrio de seguridad

Tipo y lugar de montaje
montaje lateral, superior, sobre el mástil

Tensión nominal
230..240V, 50/60Hz, CA

Resistencia a sobretensión
resistencia a picos de tensión: 10kV (modo común); 6kV (modo diferencial)

Cable de conexión
premontado, L= 6,5m

Diámetro
500mm

Altura
115mm

Peso
10,1kg

Cabeza de mástil
en montaje superior: para espiga d x l = 76 x 100mm; con reductor (accesorio opcional) 60 x 100mm | en montaje lateral: para espiga d x l = 60 x 100mm; con reductor (accesorio opcional) 42 x 100mm

Emisión de luz
0% con una inclinación de 0°

Vida útil nominal
100000h (L90/B10) a temp. amb. = 25°C

Curva de distribución luminotécnica / datos de planificación

DL50mn
ST1.0a,5100lm730,D4i,SIa
Lámparas: 1x LED
Referencia: 5XA248D33S08GE

Curva de distribución luminotécnica (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
