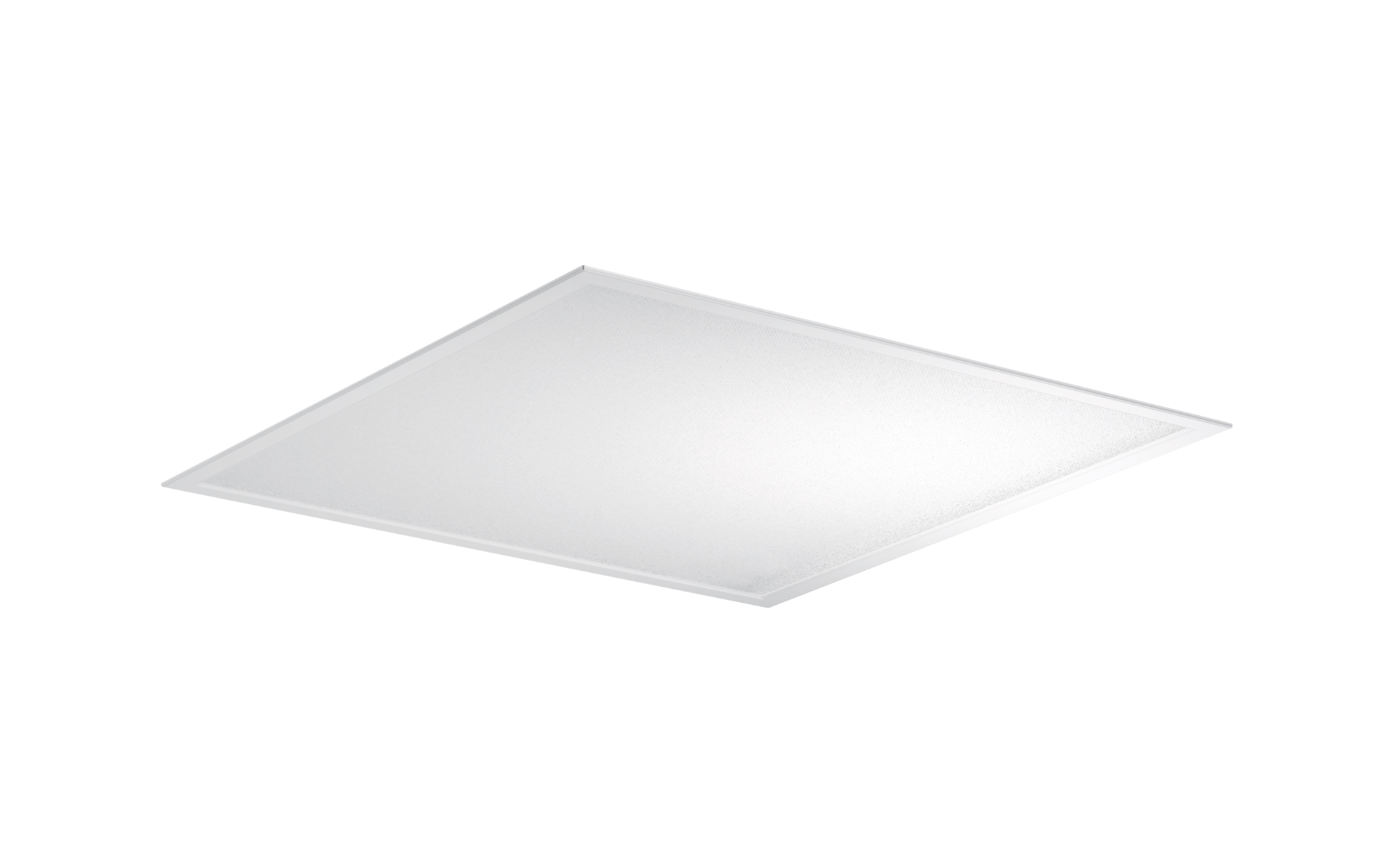

Apollon® 31 square, haz ancho, 90°, Color de luz 840, DALI 2, Multilumen, para M600

Cerca
Referencia: 51MP12WD2442
Recordar articuloRecordar articulo

Descripción luminaria de oficina
Nombre del producto Apollon® 31 square
Lámpara LED
Flujo luminoso nominal 3800lm
Eficacia lumínica 138lm/W
Temperatura de color 4000K
Reproducción de color CRI > 80
Potencia nominal 28W
Vida útil 50000h (L85/B50) a temp. amb. = 25°C
Índice de protección IP20
Resistencia contra impacto IK03
Peso 1,8kg

Apollon® 31 square, luminaria de oficina, cubierta luminotécnica directa: cubierta microprismática, de PMMA, BAP65(L<= 3000cd/m²), emisión de luz: directo haz, característica de iluminación directa: simétrico, tipo de montaje: montaje empotrado, LED, flujo luminoso nominal: 3.800lm, eficacia lumínica: 138lm/W, color de luz: 840, temperatura de color: 4000K, balasto: DALI 2, Multilumen, con borne, 5 polos, conexión de alimentación: 220..240V, CA/CC, 0/50..60Hz, potencia nominal: 28W, adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22, carcasa, de aluminio, blanco tráfico (RAL 9016), módulo: M600, longitud: 595mm, ancho: 595mm, altura: 62mm, profundidad de montaje empotrado: 180mm, parte superior de la carcasa, de chapa de acero, lacado, tipo de protección (total): IP20, tipo de protección (lado de cámara): IP40, clase de protección (total): SK II (a prueba de choques eléctricos), marca de verificación: CE, ENEC, resistencia contra impacto: IK03, temperatura ambiente de funcionamiento admisible: -20..+40°C, temperatura de almacenamiento admisible: -20..+60°C, norma: EN 60598-2-22, unidad de embalaje: 1 unidad

Downloads

Información técnica del producto
Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de oficina
Nombre del producto Apollon® 31 square
Referencia 51MP12WD2442

Componente 1

Luminotecnia
Cubierta cubierta microprismática
Ángulo de haz haz ancho, 90°
Simetría simétrico
Emisión de luz haz directo
UGR de dirección visual longitudinal hacia la luminaria ≤ 19
UGR de dirección visual transversal hacia la luminaria ≤ 19

Lámparas
Lámpara con LED
Flujo luminoso nominal 3800lm
Eficacia lumínica 138lm/W
Temperatura de color 4000K
Índice de reproducción cromática CRI > 80
Color de luz 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (inicial)
Potencia nominal 28W
Adicional con cableado transversal, apto para dispositivos con luminaria de emergencia según IEC 60598-2-22, para instalaciones de batería central según DIN EN 60598-2-22

Dispositivo operativo
Control DALI 2, Multilumen

Componente 2

Dispositivo operativo
Tipo de conmutación adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22

Certificados, Normas

Índice de protección IP20
Tipo de protección (lado de cámara) IP40
Clase de aislamiento SK II (a prueba de choques eléctricos)
Resistencia contra impacto IK03
Rango de temperatura (operación) -20..+40°C
Norma EN 60598-2-22
Certificación, designación CE, ENEC

Material, color

carcasa aluminio, blanco tráfico (RAL 9016)
Especificación de color blanco tráfico (RAL 9016)
parte superior de la carcasa chapa de acero, lacado
Cubierta cubierta microprismática de PMMA

Montaje

Tipo y lugar de montaje montaje empotrado, en el techo
Disposición disposición individual

Conexión eléctrica

Conexión borne, 5 polos
Tensión nominal 220..240V, 0/50..60Hz, CA/CC

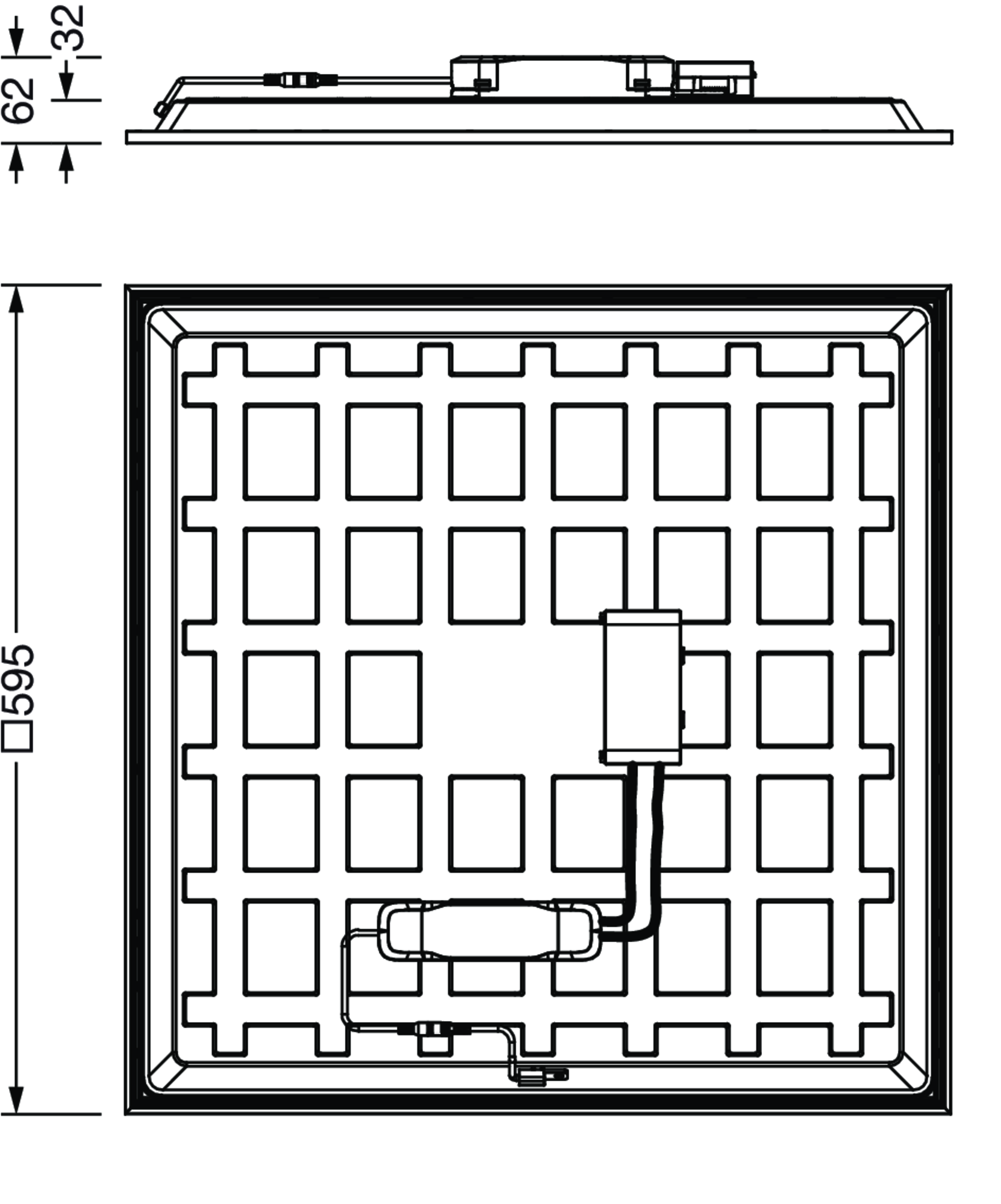

Dimensiones, peso

Longitud 595mm
Ancho 595mm
Altura 62mm
Profundidad de montaje empotrado 180mm
Peso 1,8kg

Vida útil

Vida útil nominal 50000h (L85/B50) a temp. amb. = 25°C

Tipo de producto
luminaria de oficina

Nombre del producto
Apollon® 31 square

Referencia
51MP12WD2442

Luminotecnia

Cubierta
cubierta microprismática

Ángulo de haz
haz ancho, 90°

Simetría
simétrico

Emisión de luz
haz directo

UGR de dirección visual longitudinal hacia la luminaria
≤ 19

UGR de dirección visual transversal hacia la luminaria
≤ 19

Lámparas

Lámpara
con LED

Flujo luminoso nominal
3800lm

Eficacia lumínica
138lm/W

Temperatura de color
4000K

Índice de reproducción cromática
CRI > 80

Color de luz
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (inicial)

Potencia nominal
28W

Adicional
con cableado transversal, apto para dispositivos con luminaria de emergencia según IEC 60598-2-22, para instalaciones de batería central según DIN EN 60598-2-22

Dispositivo operativo

Control
DALI 2, Multilumen

Dispositivo operativo

Tipo de conmutación
adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22

Índice de protección
IP20

Tipo de protección (lado de cámara)
IP40

Clase de aislamiento
SK II (a prueba de choques eléctricos)

Resistencia contra impacto
IK03

Rango de temperatura (operación)
-20..+40°C

Norma
EN 60598-2-22

Certificación, designación
CE, ENEC

carcasa
aluminio, blanco tráfico (RAL 9016)

Especificación de color
blanco tráfico (RAL 9016)

parte superior de la carcasa
chapa de acero, lacado

Cubierta
cubierta microprismática de PMMA

Tipo y lugar de montaje
montaje empotrado, en el techo

Disposición
disposición individual

Conexión
borne, 5 polos

Tensión nominal
220..240V, 0/50..60Hz, CA/CC

Longitud
595mm

Ancho
595mm

Altura
62mm

Profundidad de montaje empotrado
180mm

Peso
1,8kg

Vida útil nominal
50000h (L85/B50) a temp. amb. = 25°C

Curva de distribución luminotécnica / datos de planificación

Apollon® 31 square
luminaria de oficina, blanco tráfico (RAL 9016), DALI 2, Multilumen, 3800lm, 840, 595x595mm, para M600, Conexión: clema
Lámparas: 1x LED
Referencia: 51MP12WD2442

Curva de distribución luminotécnica (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
