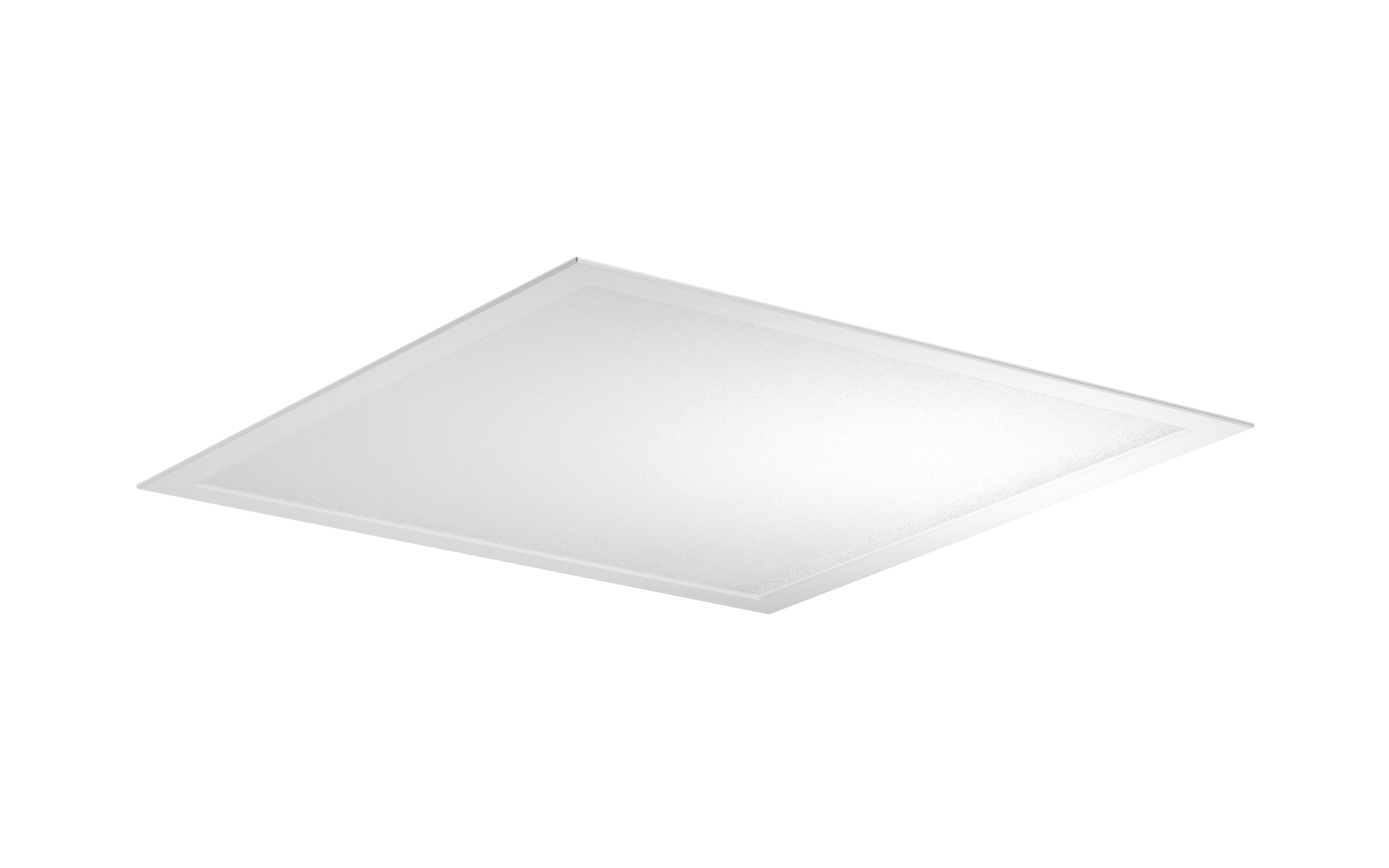

Apollon® 31 square, distribution extensive, 90°, Température de couleur 830/840, DALI 2, Multilumen, pour M625

Fermer
N° de commande: 51MP11WD2M42
Enregistrer l'articleEnregistrer l'article

Désignation luminaire de bureau
Nom du produit Apollon® 31 square
Lampe LED
Flux lumineux assigné 4000lm
Rendement lumineux 145lm/W
Température de couleur 3000/4000K
Rendu des couleurs IRC > 80
Puissance assignée 28W
Durée de vie 50000h (L85/B50) à TA = 25°C
Degré de protection IP20
Résistance aux chocs IK03
Poids 1,9kg

Apollon® 31 square, luminaire de bureau, cache d'éclairage primaire: cache microprismatique, en PMMA, BAP65 (L<= 3000cd/m²), diffusion de lumière: direct distribution, caractéristique d'éclairage primaire: symétrique, type de pose: montage par insertion, LED, flux lumineux assigné: 4.000lm, rendement lumineux: 145lm/W, température de couleur: 830/840, température de couleur: 3000/4000K, ballast: DALI 2, Multilumen, avec borne, 5 broches, raccordement au secteur: 220..240V, AC/DC, 0/50..60Hz, puissance assignée: 28W, convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22, boîtier, en aluminium, blanc signalisation (RAL 9016), module: M625, longueur: 620mm, largeur: 620mm, hauteur: 62mm, profondeur d'encastrement: 180mm, partie supérieure du boîtier, en tôle d'acier, laqué, degré de protection (total): IP20, degré de protection (côté pièce): IP40, classe de protection (total): classe de protection II (double isolation), marquage: CE, ENEC, résistance aux chocs: IK03, température ambiante de fonctionnement admissible: -20..+40°C, température de stockage admissible: -20..+60°C, norme: EN 60598-2-22, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit luminaire de bureau
Nom du produit Apollon® 31 square
N° de commande 51MP11WD2M42

Composant 1

Technologie d'éclairage
Cache cache microprismatique

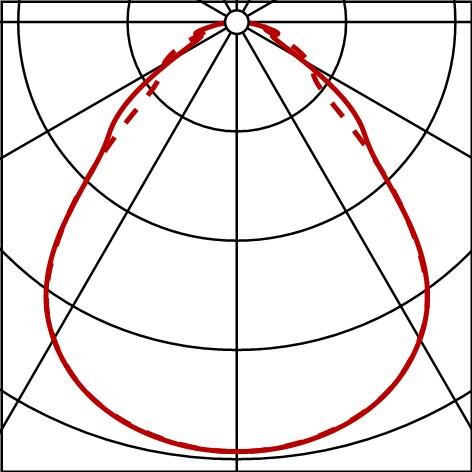

Angle de réflexion distribution extensive, 90°
Symétrie symétrique
Diffusion de lumière distribution directe
UGR direction par rapport à l'axe longitudinal du luminaire ≤ 19
UGR direction par rapport à l'axe transversal du luminaire ≤ 19

Composants
Lampe avec LED
Flux lumineux assigné 4000lm
Rendement lumineux 145lm/W
Température de couleur 3000/4000K
Index de rendu des couleurs IRC > 80
Température de couleur 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Puissance assignée 28W
Supplément avec un câblage continu, approprié pour des appareils à éclairage de secours conformes CEI 60598-2-22, pour une installation à batterie centrale conforme DIN EN 60598-2-22

Appareil de service
Système de commande DALI 2, Multilumen

Composant 2

Appareil de service
Mode de commutation convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22

Certificats, Normes

Degré de protection IP20
Degré de protection (côté pièce) IP40
Classe de protection classe de protection II (double isolation)
Résistance aux chocs IK03
Plage de température (fonctionnement) -20..+40°C
Norme EN 60598-2-22
Marque de contrôle, marquage CE, ENEC

Matière, Couleur

boîtier aluminium, blanc signalisation (RAL 9016)
Spécification de couleur blanc signalisation (RAL 9016)
partie supérieure du boîtier tôle d'acier, laqué
Cache cache microprismatique en PMMA

Montage

Type de montage, emplacement de montage montage par insertion, dans le plafond
Agencement disposition simple

Raccordement électrique

Raccordement borne, 5 broches
Tension nominale 220..240V, 0/50..60Hz, AC/DC

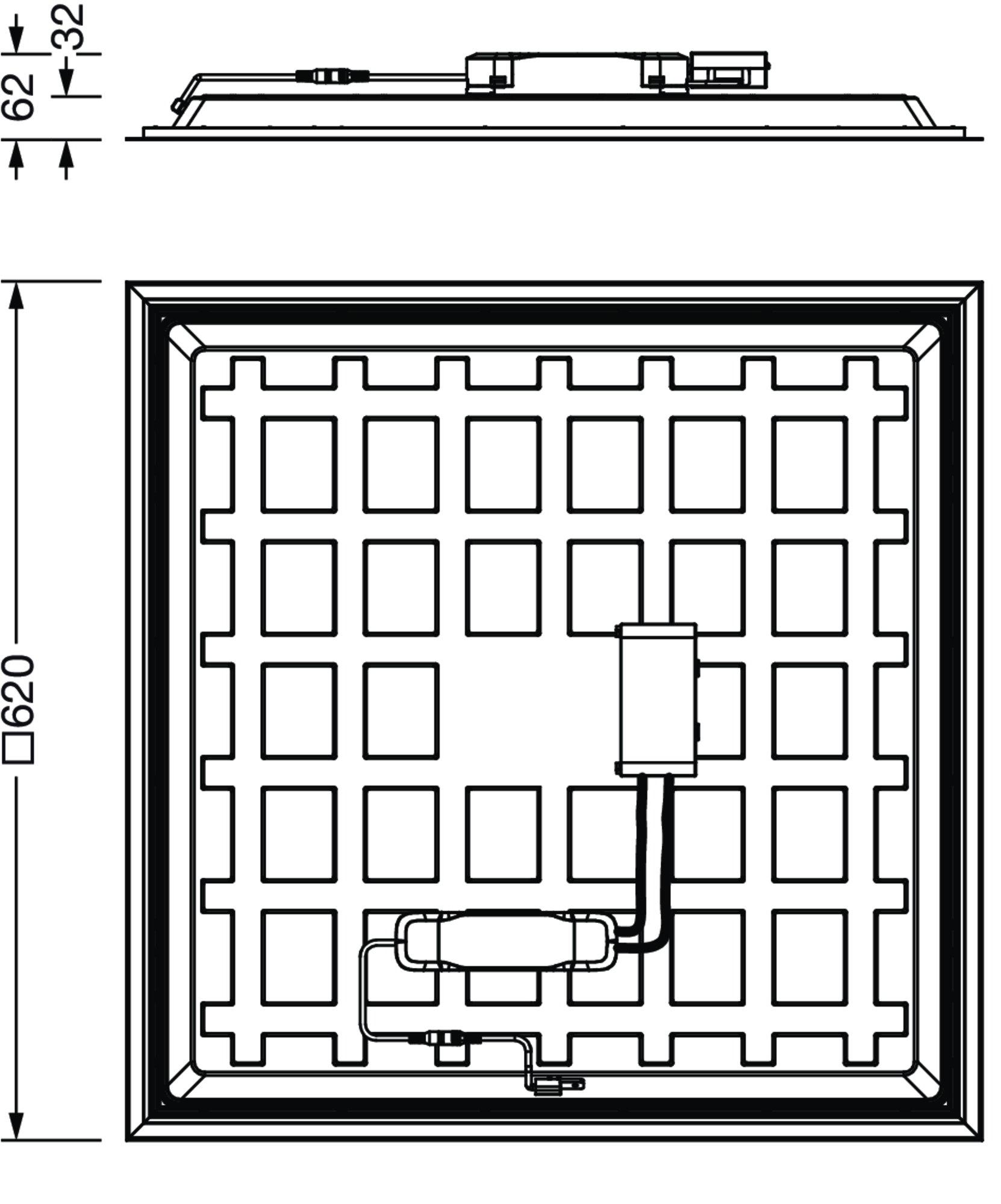

Dimensions, Poids

Longueur 620mm
Largeur 620mm
Hauteur 62mm
Profondeur d'encastrement 180mm
Poids 1,9kg

Durée de vie

Durée de vie assignée 50000h (L85/B50) à TA = 25°C

Type de produit
luminaire de bureau

Nom du produit
Apollon® 31 square

N° de commande
51MP11WD2M42

Technologie d'éclairage

Cache
cache microprismatique

Angle de réflexion
distribution extensive, 90°

Symétrie
symétrique

Diffusion de lumière
distribution directe

UGR direction par rapport à l'axe longitudinal du luminaire
≤ 19

UGR direction par rapport à l'axe transversal du luminaire
≤ 19

Composants

Lampe
avec LED

Flux lumineux assigné
4000lm

Rendement lumineux
145lm/W

Température de couleur
3000/4000K

Index de rendu des couleurs
IRC > 80

Température de couleur
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Puissance assignée
28W

Supplément
avec un câblage continu, approprié pour des appareils à éclairage de secours conformes CEI 60598-2-22, pour une installation à batterie centrale conforme DIN EN 60598-2-22

Appareil de service

Système de commande
DALI 2, Multilumen

Appareil de service

Mode de commutation
convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22

Degré de protection
IP20

Degré de protection (côté pièce)
IP40

Classe de protection
classe de protection II (double isolation)

Résistance aux chocs
IK03

Plage de température (fonctionnement)
-20..+40°C

Norme
EN 60598-2-22

Marque de contrôle, marquage
CE, ENEC

boîtier
aluminium, blanc signalisation (RAL 9016)

Spécification de couleur
blanc signalisation (RAL 9016)

partie supérieure du boîtier
tôle d'acier, laqué

Cache
cache microprismatique en PMMA

Type de montage, emplacement de montage
montage par insertion, dans le plafond

Agencement
disposition simple

Raccordement
borne, 5 broches

Tension nominale
220..240V, 0/50..60Hz, AC/DC

Longueur
620mm

Largeur
620mm

Hauteur
62mm

Profondeur d'encastrement
180mm

Poids
1,9kg

Durée de vie assignée
50000h (L85/B50) à TA = 25°C

Rapport photométrique / données de planification

Apollon® 31 square
luminaire de bureau, blanc signalisation (RAL 9016), DALI 2, Multilumen, 4000lm, 830/840, 620x620mm, pour M625, Raccordement: borne
Composants: 1x LED, factory setting: colour temperature 4000K
N° de commande: 51MP11WD2M42

Rapport photométrique (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
