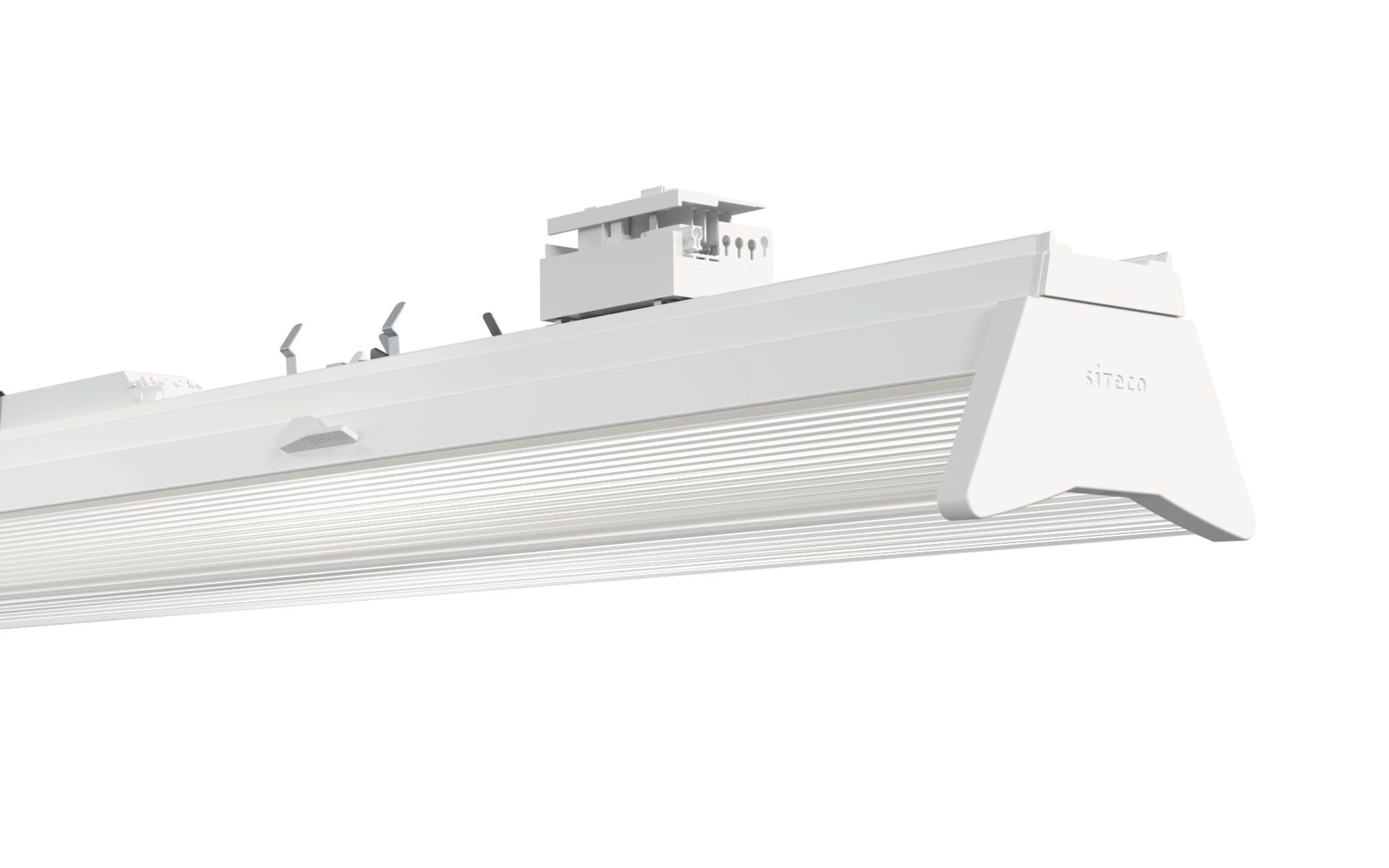

Licross® 11 Performance MO, avec loquet à levier, distribution symétrique extensive, AC, avec une alimentation par batterie autonome, 3h

Fermer
N° de commande: 51TD16DN4AXG3S
Enregistrer l'articleEnregistrer l'article

Désignation élément d'éclairage
Nom du produit Licross® 11 Performance MO
Lampe LED
Flux lumineux assigné 10110lm
Rendement lumineux 166lm/W
Température de couleur 4000K
Rendu des couleurs IRC > 80
Puissance assignée 61W
Durée de vie 100000h (L90) à TA = ta max., 100000h (L95) à TA = 25°C
Degré de protection IP54
Résistance aux chocs IK06
Poids 2,9kg

Licross® 11 Performance MO, élément d'éclairage, en tôle d'acier, galvanisé, laqué en bande, blanc, longueur: 1.500mm, largeur: 120mm, hauteur: 123mm, LED flux lumineux assigné: 10.110lm, température de couleur: 840, SDCM (Standard Deviation of Colour Matching)MacAdam ≤ 2 SDCM (initial), ballast: DALI 2, avec connecteur mâle, 6 broches, avec sélection de phase, pour rail, 14 conducteurs, raccordement au secteur: 220..240V, AC, 50/60Hz, puissance assignée: 61W, pour la fonction d'éclairage de secours, câblage interne sans halogène, pour un rail, 14 conducteurs, convertisseur,ballast: élément à batterie autonome, accumulateur: LiFePO4, 9Ah, orientation de la lumière primaire avec lentille, en plastique, cache d'éclairage primaire: cache, en PMMA, diffusion de lumière: direct/indirect distribution, caractéristique d'éclairage primaire: symétrique, degré de protection (total): IP54, classe de protection (total): classe de protection I (mise à la terre), marquage: CE, UKCA, symbole de protection: D pour utilisation dans un environnement avec exposition à la poussière non conductible avec accessoires adaptés, résistance aux chocs: IK06, température ambiante admissible à l'intérieur: +5..+35°C, norme: EN 60598-2-22, conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conformité LABS testée selon VDMA 24364:2018-05, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit élément d'éclairage
Nom du produit Licross® 11 Performance MO
N° de commande 51TD16DN4AXG3S

Composant 1

Technologie d'éclairage
Orientation de lumière lentille en plastique
Cache cache
Angle de réflexion distribution extensive
Symétrie symétrique
Diffusion de lumière distribution directe / indirecte, 80:20
UGR direction par rapport à l'axe longitudinal du luminaire ≤ 19
UGR direction par rapport à l'axe transversal du luminaire ≤ 22

Composants
Lampe avec LED
Flux lumineux assigné 10110lm
Rendement lumineux 166lm/W
Température de couleur 4000K
Index de rendu des couleurs IRC > 80
Température de couleur 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 2 SDCM (initial)
Puissance assignée 61W
Supplément pour la fonction d'éclairage de secours, câblage interne sans halogène, pour un rail, 14 conducteurs

Appareil de service
Système de commande DALI 2

Composant 2

Composants
Supplément avec fonction d’autotest selon EN 60598-2-22, batterie à 2 tiges, phase de charge sur R (conducteur numéro 6)

Appareil de service
Ballast élément à batterie autonome
Accumulateur LiFePO4
Durée de service nominale 3h

Certificats, Normes

Degré de protection IP54
Classe de protection classe de protection I (mise à la terre)
Résistance aux chocs IK06
Symbole de protection D pour utilisation dans un environnement avec exposition à la poussière non conductible avec accessoires adaptés
Plage de température (fonctionnement) +5..+35°C
Supplément conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conformité LABS testée selon VDMA 24364:2018-05
Norme EN 60598-2-22
Marque de contrôle, marquage CE, UKCA

Matière, Couleur

insert LED Licross® tôle d'acier, galvanisé, laqué en bande, blanc
Spécification de couleur blanc
Cache cache en PMMA

Montage

Type de montage, emplacement de montage montage par broches, dans le rail Licross®
Agencement disposition simple/bande
Supplément approprié uniquement pour une installation à l'intérieur

Raccordement électrique

Raccordement connecteur mâle, 6 broches, avec sélection de phase, pour rail, 14 conducteurs
Tension nominale 220..240V, 50/60Hz, AC

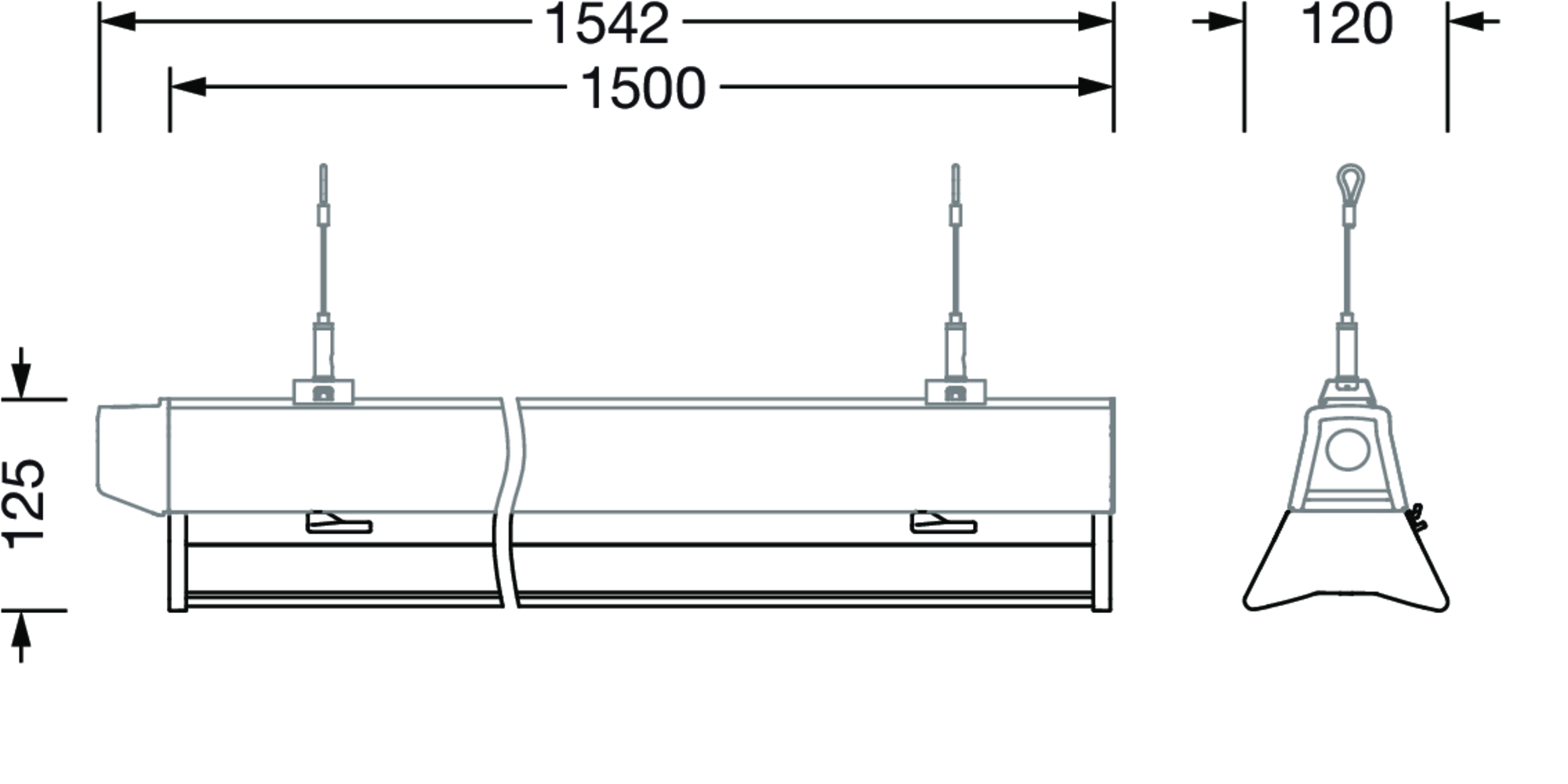

Dimensions, Poids

Longueur 1500mm
Largeur 120mm
Hauteur 123mm
Poids 2,9kg

Durée de vie

Durée de vie assignée 100000h (L95) à TA = 25°C, 100000h (L90) à TA = ta max.

Type de produit
élément d'éclairage

Nom du produit
Licross® 11 Performance MO

N° de commande
51TD16DN4AXG3S

Technologie d'éclairage

Orientation de lumière
lentille en plastique

Cache
cache

Angle de réflexion
distribution extensive

Symétrie
symétrique

Diffusion de lumière
distribution directe / indirecte, 80:20

UGR direction par rapport à l'axe longitudinal du luminaire
≤ 19

UGR direction par rapport à l'axe transversal du luminaire
≤ 22

Composants

Lampe
avec LED

Flux lumineux assigné
10110lm

Rendement lumineux
166lm/W

Température de couleur
4000K

Index de rendu des couleurs
IRC > 80

Température de couleur
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 2 SDCM (initial)

Puissance assignée
61W

Supplément
pour la fonction d'éclairage de secours, câblage interne sans halogène, pour un rail, 14 conducteurs

Appareil de service

Système de commande
DALI 2

Composants

Supplément
avec fonction d’autotest selon EN 60598-2-22, batterie à 2 tiges, phase de charge sur R (conducteur numéro 6)

Appareil de service

Ballast
élément à batterie autonome

Accumulateur
LiFePO4

Durée de service nominale
3h

Degré de protection
IP54

Classe de protection
classe de protection I (mise à la terre)

Résistance aux chocs
IK06

Symbole de protection
D pour utilisation dans un environnement avec exposition à la poussière non conductible avec accessoires adaptés

Plage de température (fonctionnement)
+5..+35°C

Supplément
conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conformité LABS testée selon VDMA 24364:2018-05

Norme
EN 60598-2-22

Marque de contrôle, marquage
CE, UKCA

insert LED Licross®
tôle d'acier, galvanisé, laqué en bande, blanc

Spécification de couleur
blanc

Cache
cache en PMMA

Type de montage, emplacement de montage
montage par broches, dans le rail Licross®

Agencement
disposition simple/bande

Supplément
approprié uniquement pour une installation à l'intérieur

Raccordement
connecteur mâle, 6 broches, avec sélection de phase, pour rail, 14 conducteurs

Tension nominale
220..240V, 50/60Hz, AC

Longueur
1500mm

Largeur
120mm

Hauteur
123mm

Poids
2,9kg

Durée de vie assignée
100000h (L95) à TA = 25°C, 100000h (L90) à TA = ta max.

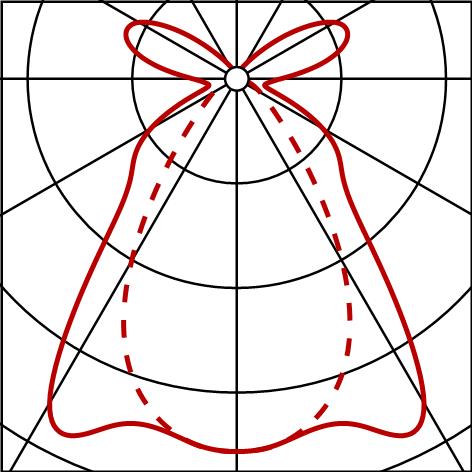

Rapport photométrique / données de planification

Lic11Pe
wd,10110lm840,DA2,IP54,L1500,wh
Composants: 1x LED, factory setting AC mode: AC-mode
N° de commande: 51TD16DN4AXG3S

Rapport photométrique (PDF)
Versions de produits/accessoires

Lic11Pe
Composants: 1x LED, emergency light operation rated luminous flux: emergency light operation: 3 h
N° de commande: 51TD16DN4AXG3S

Rapport photométrique (PDF)
