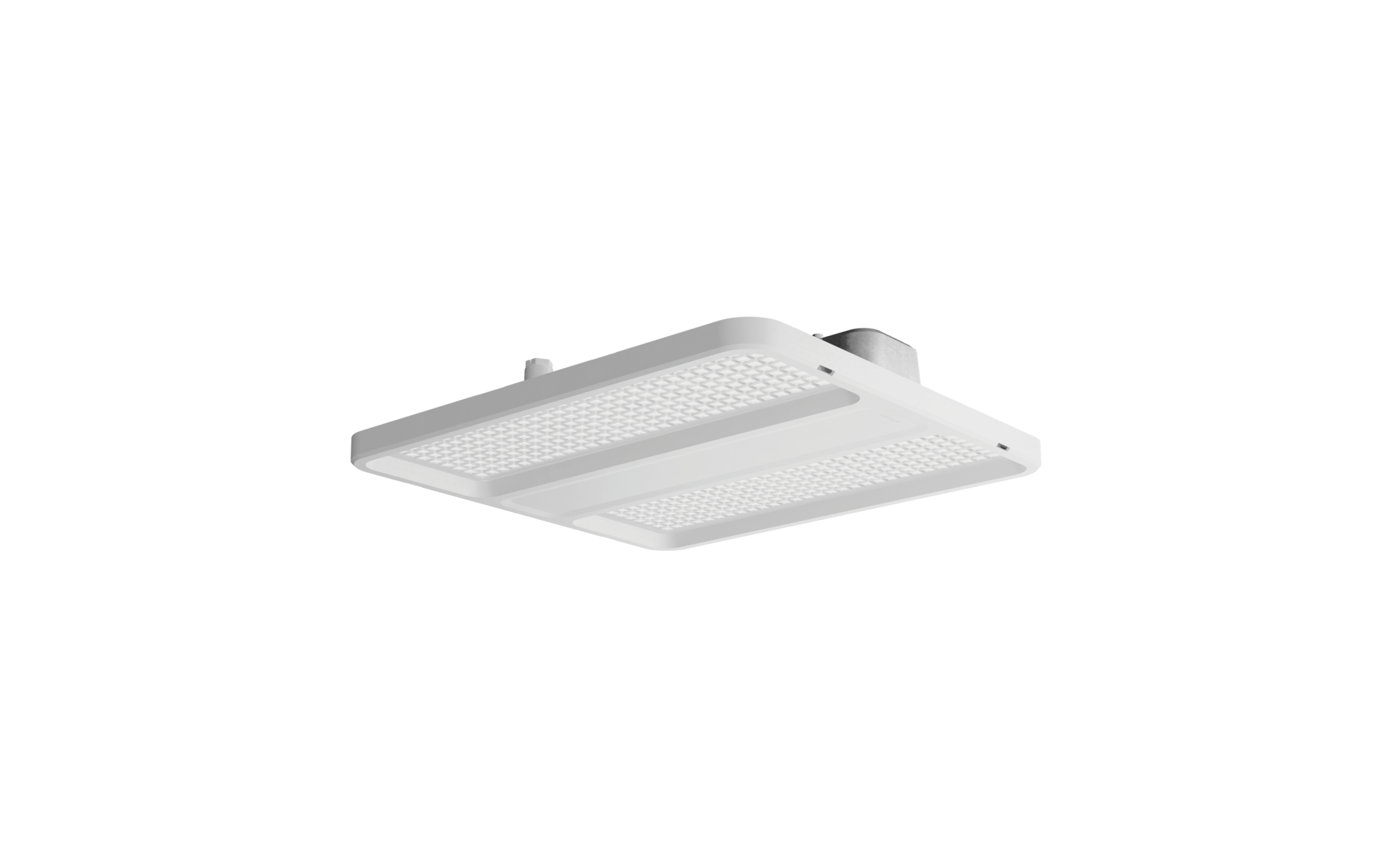

Highbay 11 midi, distribuzione concentrata, 850, AC/DC

Cod. articolo: 51HN11DA5MDA

Articolo apparecchio per ampie superfici
Nome del prodotto Highbay 11 midi
Lampada LED
Flusso luminoso di misurazione 27890lm
Efficienza luminosa 190lm/W
Temperatura di colore 5000K
Resa del colore CRI > 80
Potenza di misurazione 146,6W
Durata di vita 100000 ore (L90/B50) con TA = ta max, 100000 ore (L95/B50) con TA = 25°C
Grado di protezione IP66
Resistenza agli urti IK08
Peso 3,7kg

apparecchio per ampie superfici Highbay 11 midi; diretta a distribuzione simmetrica distribuzione concentrata, controllo della luce con lente in PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | fattori di riflessione 70/50/20); flusso luminoso: 27.890lm; colore della luce: 850, temperatura di colore: 5000K, MacAdam ≤ 2 SDCM (iniziale), resa del colore: CRI > 80; efficienza luminosa: 190,2lm/W; vita utile di misurazione: 100.000h (L95/B50) a TA= 25°C; sistema di controllo: DALI 2; collegamento apparecchio: morsetto, a 5 poli, max. 2,5mm² (ingresso cavo per un cavo, Ø 8,5..16mm); allacciamento alla rete: 230..240V, AC/DC 0/50..60Hz; potenza allacciata: 146,6W; grado di protezione (totale): IP66; classe di isolamento (totale): classe isolamento I (messa a terra); simbolo di protezione: D; resistenza agli urti: IK08; marchi di qualità: CE, ENEC, VDE, UKCA; apparecchio di illuminazione per impianti con batteria centrale secondo DIN EN 60598-2-22, cablaggio interno privo di alogeni; apparecchio di illuminazione conformità LABS testata secondo VDMA 24364:2018-05; conforme ai requisiti IFS (International Featured Standards) per sicurezza e qualità nell'industria alimentare; telaio struttura in plastica ad alte prestazioni PA6, bianco traffico opaco (RAL 9016); copertura in PMMA; dimensioni (LxPxA): 474 x 442 x 72mm; temperatura ambiente operativa ammessa: -40..+50°C (riduzione della temperatura ambiente massima consentita di 5°C grazie al montaggio a soffitto); unità d’imballo: 1 pezzo; (consegna senza accessori; si prega di ordinare separatamente gli accessori di montaggio)

show moreshow less

Downloads

Informazioni tecniche sul prodotto

Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto apparecchio per ampie superfici
Nome del prodotto Highbay 11 midi
Cod. articolo 51HN11DA5MDA

Componenti 1

Illuminotecnica
Conduzione della luce lente in PMMA
Copertura copertura
Angolo di emissione distribuzione concentrata
Simmetria a distribuzione simmetrica
Uscita luce distribuzione diretta
UGR direz. di osserv. longit. asse apparecchio ≤ 22
UGR direz. di osserv. perpend. asse apparecchio ≤ 22

Lampade
Lampada con LED
Flusso luminoso di misurazione 27890lm
Efficienza luminosa 190lm/W
Temperatura di colore 5000K
Indice di resa cromatica CRI > 80
Colore della luce 850
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 2 SDCM (iniziale)
Potenza di misurazione 146,6W
Supplemento cablaggio interno privo di alogeni

Gruppo di alimentazione
Sistema di controllo DALI 2

Componenti 2

Gruppo di alimentazione
Tipo di accensione per impianti con batteria centrale secondo DIN EN 60598-2-22

Certificati, Norme

Grado di protezione IP66
Classe di isolamento classe isolamento I (messa a terra)
Resistenza agli urti IK08
Simbolo di protezione D
Intervallo di temperatura (operazione) -40..+50°C
Supplemento conforme ai requisiti IFS (International Featured Standards) per sicurezza e qualità nell'industria alimentare, conformità LABS testata secondo VDMA 24364:2018-05
Norma EN 60598-2-22
Marchio di controllo, marchio CE, ENEC, VDE, UKCA

Materiale, Colore

telaio struttura plastica ad alte prestazioni PA6, bianco traffico opaco (RAL 9016)
Specifica di colore bianco traffico opaco (RAL 9016)
Copertura copertura in PMMA

Montaggio

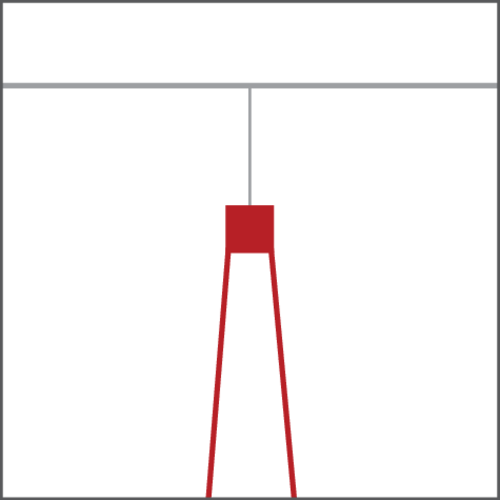

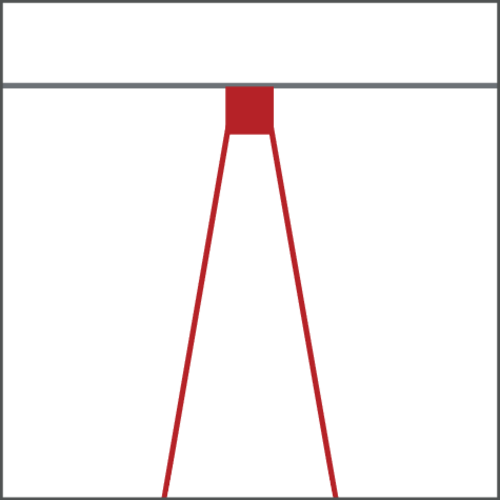

Tipo di installazione, luogo di installazione montaggio a sospensione, a plafone, su cavetto, al soffitto, alla parete, alla catena
Disposizione disposizione singola

Collegamento elettrico

Collegamento morsetto, a 5 poli, max. 2,5mm²
Tensione nominale 230..240V, 0/50..60Hz, AC/DC

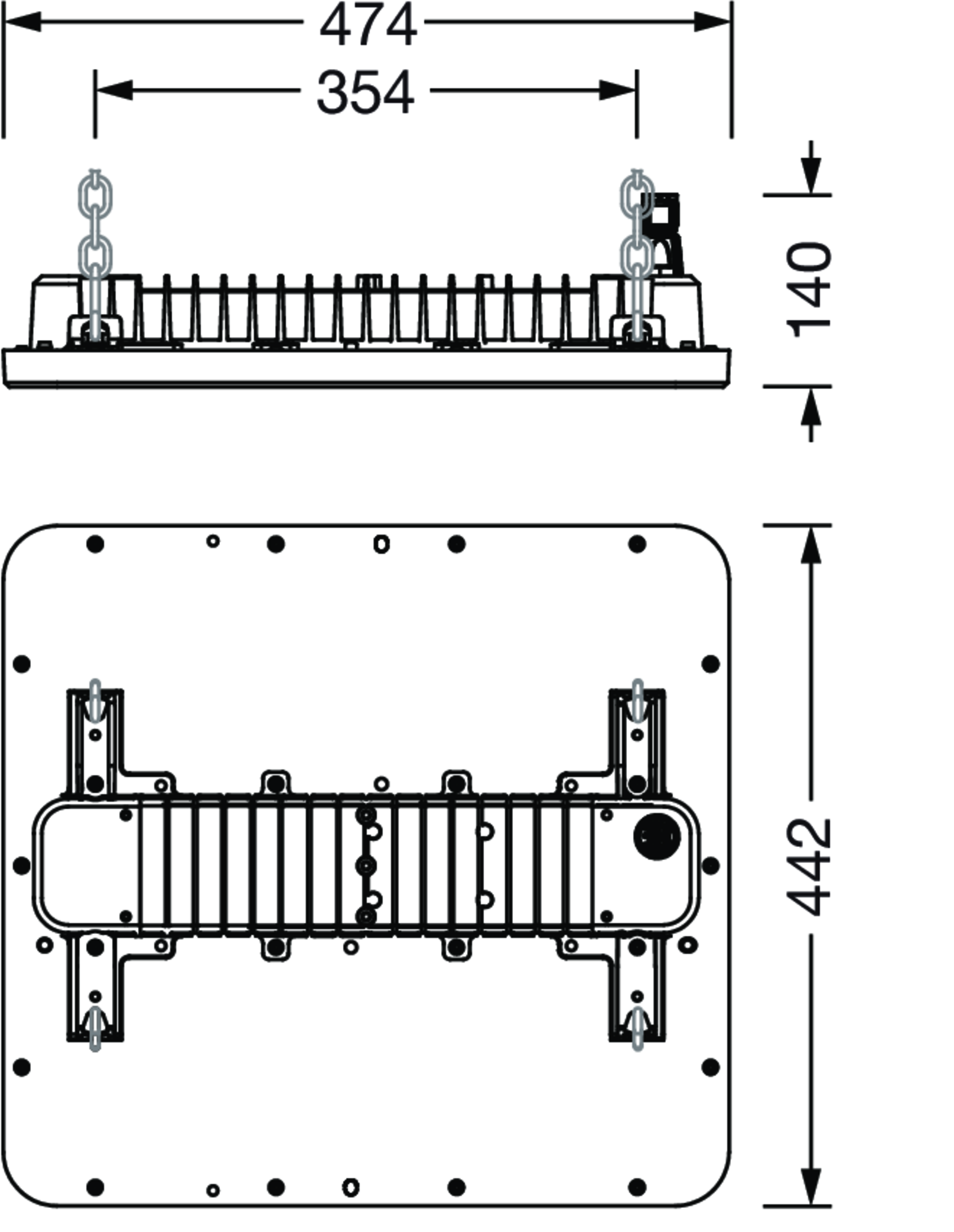

Dimensioni, Peso

Lunghezza 474mm
Larghezza 442mm
Altezza 72mm
Peso 3,7kg

Durata di vita

Vita utile di misurazione 100000 ore (L95/B50) con TA = 25°C, 100000 ore (L90/B50) con TA = ta max

Dati caratteristici

Tipo prodotto
apparecchio per ampie superfici

Nome del prodotto
Highbay 11 midi

Cod. articolo
51HN11DA5MDA

Componenti 1

Illuminotecnica

Conduzione della luce
lente in PMMA

Copertura
copertura

Angolo di emissione
distribuzione concentrata

Simmetria
a distribuzione simmetrica

Uscita luce
distribuzione diretta

UGR direz. di osserv. longit. asse apparecchio
≤ 22

UGR direz. di osserv. perpend. asse apparecchio
≤ 22

Lampade

Lampada
con LED

Flusso luminoso di misurazione
27890lm

Efficienza luminosa
190lm/W

Temperatura di colore
5000K

Indice di resa cromatica
CRI > 80

Colore della luce
850

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 2 SDCM (iniziale)

Potenza di misurazione
146,6W

Supplemento
cablaggio interno privo di alogeni

Gruppo di alimentazione

Sistema di controllo
DALI 2

Componenti 2

Gruppo di alimentazione

Tipo di accensione
per impianti con batteria centrale secondo DIN EN 60598-2-22

Certificati, Norme

Grado di protezione
IP66

Classe di isolamento
classe isolamento I (messa a terra)

Resistenza agli urti
IK08

Simbolo di protezione
D

Intervallo di temperatura (operazione)
-40..+50°C

Supplemento
conforme ai requisiti IFS (International Featured Standards) per sicurezza e qualità nell'industria alimentare, conformità LABS testata secondo VDMA 24364:2018-05

Norma
EN 60598-2-22

Marchio di controllo, marchio
CE, ENEC, VDE, UKCA

Materiale, Colore

telaio struttura
plastica ad alte prestazioni PA6, bianco traffico opaco (RAL 9016)

Specifica di colore
bianco traffico opaco (RAL 9016)

Copertura
copertura in PMMA

Montaggio

Tipo di installazione, luogo di installazione
montaggio a sospensione, a plafone, su cavetto, al soffitto, alla parete, alla catena

Disposizione
disposizione singola

Collegamento elettrico

Collegamento
morsetto, a 5 poli, max. 2,5mm²

Tensione nominale
230..240V, 0/50..60Hz, AC/DC

Dimensioni, Peso

Lunghezza
474mm

Larghezza
442mm

Altezza
72mm

Peso
3,7kg

Durata di vita

Vita utile di misurazione
100000 ore (L95/B50) con TA = 25°C, 100000 ore (L90/B50) con TA = ta max

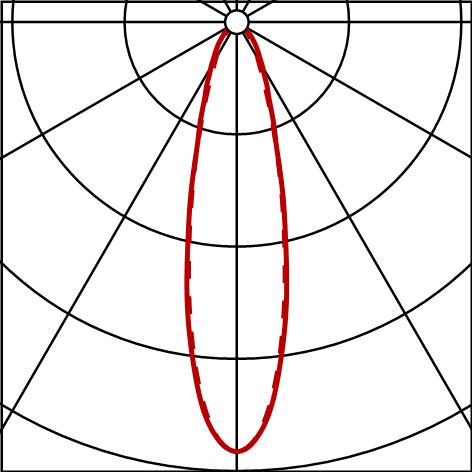

Rapporto fotometrico / dati di pianificazione

HB11md
nrrw,27890lm850,DA2,f.c-bat
Lampade: 1x LED, factory setting AC mode: AC-mode
Cod. articolo: 51HN11DA5MDA

Rapporto fotometrico (PDF)

Versioni/accessori del prodotto

HB11md
Lampade: 1x LED, emergency light operation rated luminous flux: DC mode (central or group accumulator) initial emergency light level
Cod. articolo: 51HN11DA5MDA

Rapporto fotometrico (PDF)
