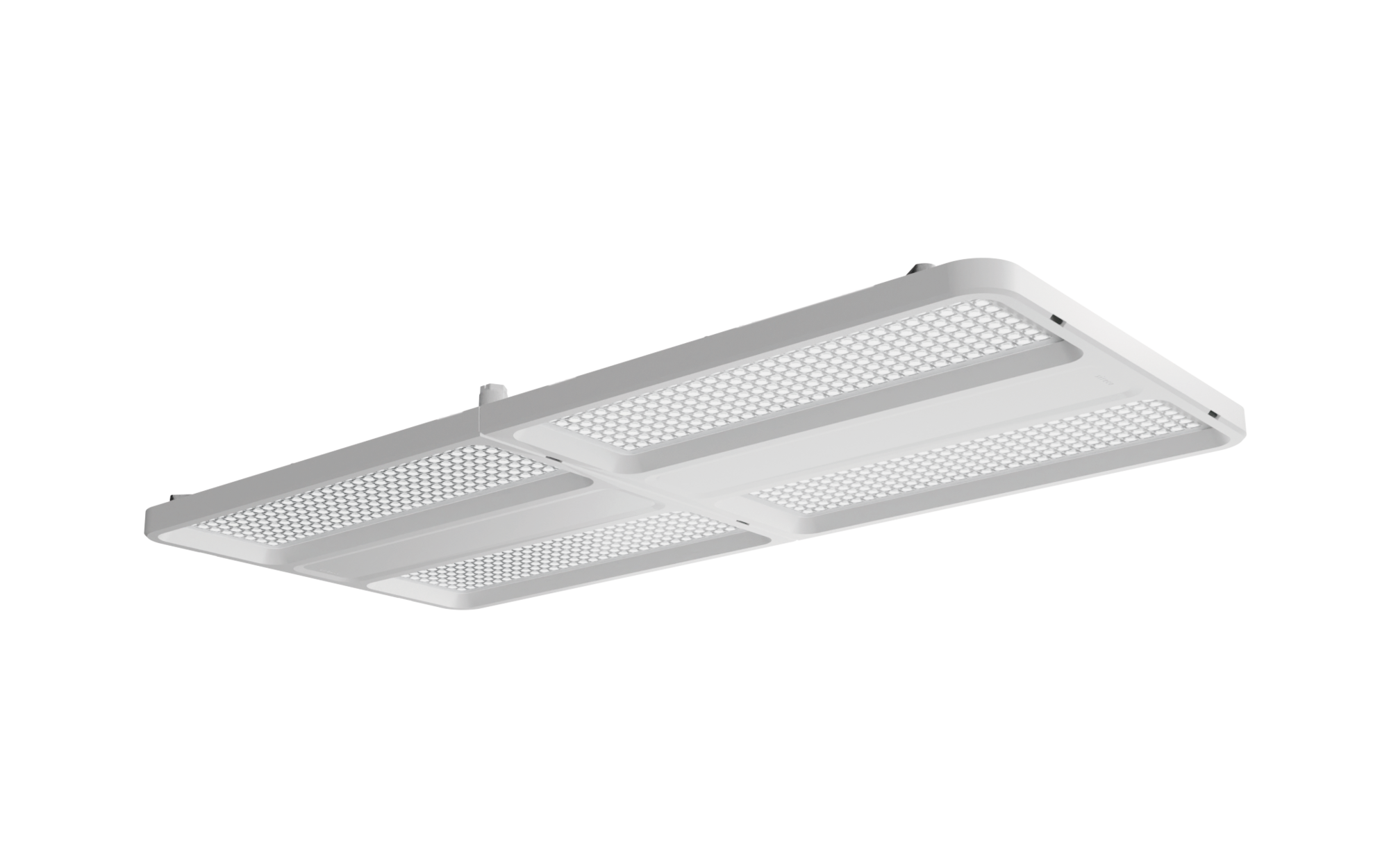

Highbay 11 maxi, bredstrålende, 830, AC/DC

Lukke
Bestillingsnummer: 51HN12DB3KDA
Huske artikkelHuske artikkel

Varetekst highbay-armatur
Produktnavn Highbay 11 maxi
Lyskilde LED
Anslått lysfluks 24700lm
Lysutbytte 197lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 80
Anslått effekt 125,3W
Levetid 100000 t (L90/B50) ved OT = ta maks, 100000 t (L95/B50) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK08
Vekt 7,1kg

highbay-armatur Highbay 11 maxi; direkte symmetrisk bredstrålende, lysstyring med linse fra PMMA; UGR ≤ 19 (X = 4H | Y = 8H | S = 0,25H | Refleksjonsgrad 70/50/20); lysfluks: 24.700lm; lysfarge: 830, fargetemperatur: 3000K, MacAdam ≤ 2 SDCM (innledende), fargegjengivelse: CRI > 80; lysutbytte: 197,1lm/W; anslått levetid: 100.000h (L95/B50) ved OT= 25°C; styring mot: DALI 2; armaturtilkobling: klemme, 5-polet, maks. 2,5mm² (kabelinnføring for en kabel, Ø 8,5..16mm); strømtilkobling: 230..240V, AC/DC 0/50..60Hz; tilkoblingseffekt: 125,3W; kapslingsgrad (totalt): IP66; beskyttelsesklasse (totalt): VK I (vernejording); vernemerking: D; slagfasthet: IK08; kontrolltegn: CE, ENEC, VDE, UKCA; armatur for sentralbatterianlegg i henhold til DIN EN 60598-2-22, intern kabling halogenfri; armatur LABS-konformitetstestet i henhold til VDMA 24364:2018-05; oppfyller kravene til IFS (International Featured Standards) når det gjelder sikkerhet og kvalitet i matvareindustrien; husramme fra høyytelses plast PA6, trafikkhvit matt (RAL 9016); deksel fra PMMA; dimensjon (LxBxH): 946 x 442 x 72mm; tillatt driftsomgivelsestemperatur: -40..+65°C (reduksjon av tillatt maksimal omgivelsestemperatur med 5°C ved takmontering); pakningsenhet: 1 stykk; (levering uten tilbehør; bestill monteringstilbehør separat)

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype highbay-armatur
Produktnavn Highbay 11 maxi
Bestillingsnummer 51HN12DB3KDA

Komponenter 1

Lysteknikk
Lysstyring linse fra PMMA
Deksel deksel
Strålevinkel bredstrålende
Symmetri symmetrisk
Lysutstråling direkte strålende
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning
Lyskilde med LED
Anslått lysfluks 24700lm
Lysutbytte 197lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 80
Lysfarge 830
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 2 SDCM (innledende)
Anslått effekt 125,3W
Tillegg intern kabling halogenfri

Driftsapparat
Styring mot DALI 2

Komponenter 2

Driftsapparat
Koblingstype for sentralbatterianlegg i henhold til DIN EN 60598-2-22

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK I (vernejording)
Slagfasthet IK08
Vernemerking D
Temperaturområde (drift) -40..+65°C
Tillegg oppfyller kravene til IFS (International Featured Standards) når det gjelder sikkerhet og kvalitet i matvareindustrien, LABS-konformitetstestet i henhold til VDMA 24364:2018-05
Norm EN 60598-2-22
Testmerking, merking CE, ENEC, VDE, UKCA

Materiale, Farge

husramme høyytelses plast PA6, trafikkhvit matt (RAL 9016)
Fargespesifikasjon trafikkhvit matt (RAL 9016)
Deksel deksel fra PMMA

Montasje

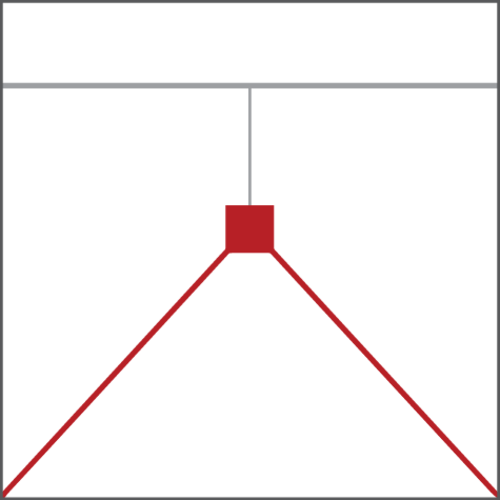

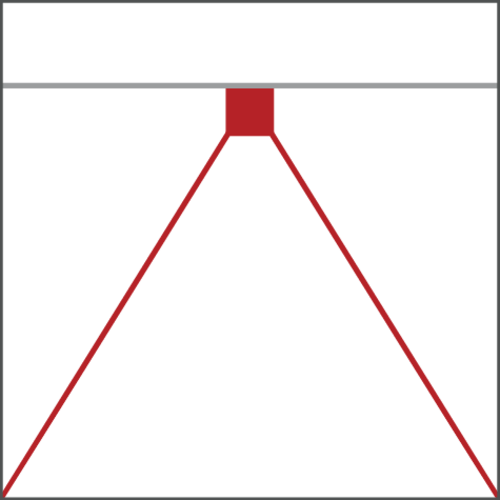

Montasjetype, montasjested nedhengt montering, utenpåliggende, på wire, på taket, på veggen, på kjetting
Anordning enkeltanordning

Elektrisk tilkobling

Tilkobling klemme, 5-polet, maks. 2,5mm²
Nominell spenning 230..240V, 0/50..60Hz, AC/DC

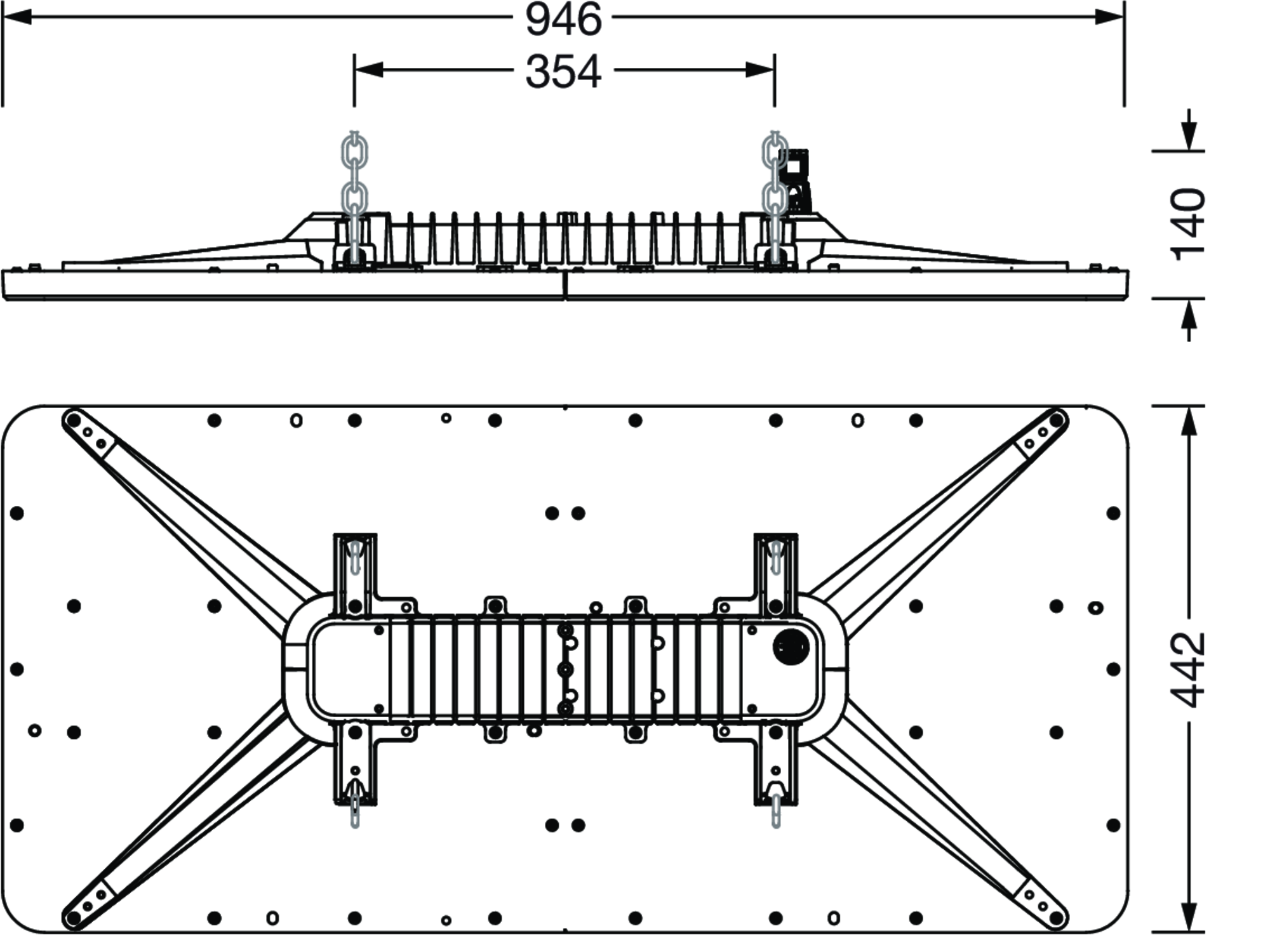

Dimensjoner, Vekt

Lengde 946mm
Bredde 442mm
Høyde 72mm
Vekt 7,1kg

Levetid

Anslått levetid 100000 t (L95/B50) ved OT = 25°C, 100000 t (L90/B50) ved OT = ta maks

Produkttype
highbay-armatur

Produktnavn
Highbay 11 maxi

Bestillingsnummer
51HN12DB3KDA

Lysteknikk

Lysstyring
linse fra PMMA

Deksel
deksel

Strålevinkel
bredstrålende

Symmetri
symmetrisk

Lysutstråling
direkte strålende

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Bestykning

Lyskilde
med LED

Anslått lysfluks
24700lm

Lysutbytte
197lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
830

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 2 SDCM (innledende)

Anslått effekt
125,3W

Tillegg
intern kabling halogenfri

Driftsapparat

Styring mot
DALI 2

Driftsapparat

Koblingstype
for sentralbatterianlegg i henhold til DIN EN 60598-2-22

Kapslingsklasse
IP66

Isolasjonsklasse
VK I (vernejording)

Slagfasthet
IK08

Vernemerking
D

Temperaturområde (drift)
-40..+65°C

Tillegg
oppfyller kravene til IFS (International Featured Standards) når det gjelder sikkerhet og kvalitet i matvareindustrien, LABS-konformitetstestet i henhold til VDMA 24364:2018-05

Norm
EN 60598-2-22

Testmerking, merking
CE, ENEC, VDE, UKCA

husramme
høyytelses plast PA6, trafikkhvit matt (RAL 9016)

Fargespesifikasjon
trafikkhvit matt (RAL 9016)

Deksel
deksel fra PMMA

Montasjetype, montasjested
nedhengt montering, utenpåliggende, på wire, på taket, på veggen, på kjetting

Anordning
enkeltanordning

Tilkobling
klemme, 5-polet, maks. 2,5mm²

Nominell spenning
230..240V, 0/50..60Hz, AC/DC

Lengde
946mm

Bredde
442mm

Høyde
72mm

Vekt
7,1kg

Anslått levetid
100000 t (L95/B50) ved OT = 25°C, 100000 t (L90/B50) ved OT = ta maks

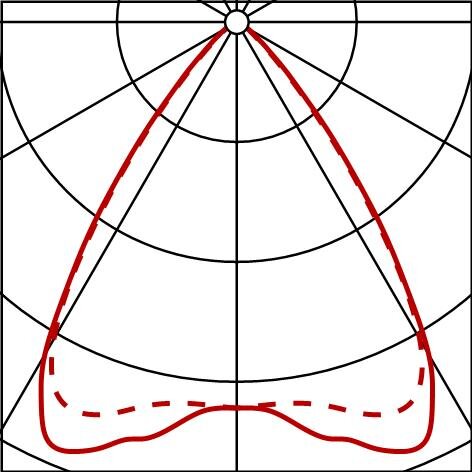

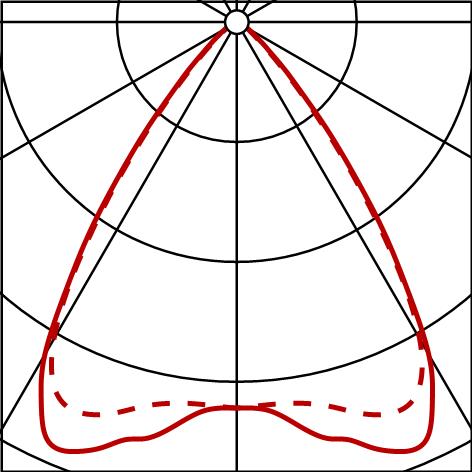

Fotometrisk rapport / planleggingsdata

HB11mx
wd,24700lm830,DA2,f.c-bat
Bestykning: 1x LED, factory setting AC mode: AC-mode
Bestillingsnummer: 51HN12DB3KDA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-symbol (DXF)
Produktversjoner/tilbehør

HB11mx
Bestykning: 1x LED, emergency light operation rated luminous flux: DC mode (central or group accumulator) initial emergency light level
Bestillingsnummer: 51HN12DB3KDA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-symbol (DXF)
