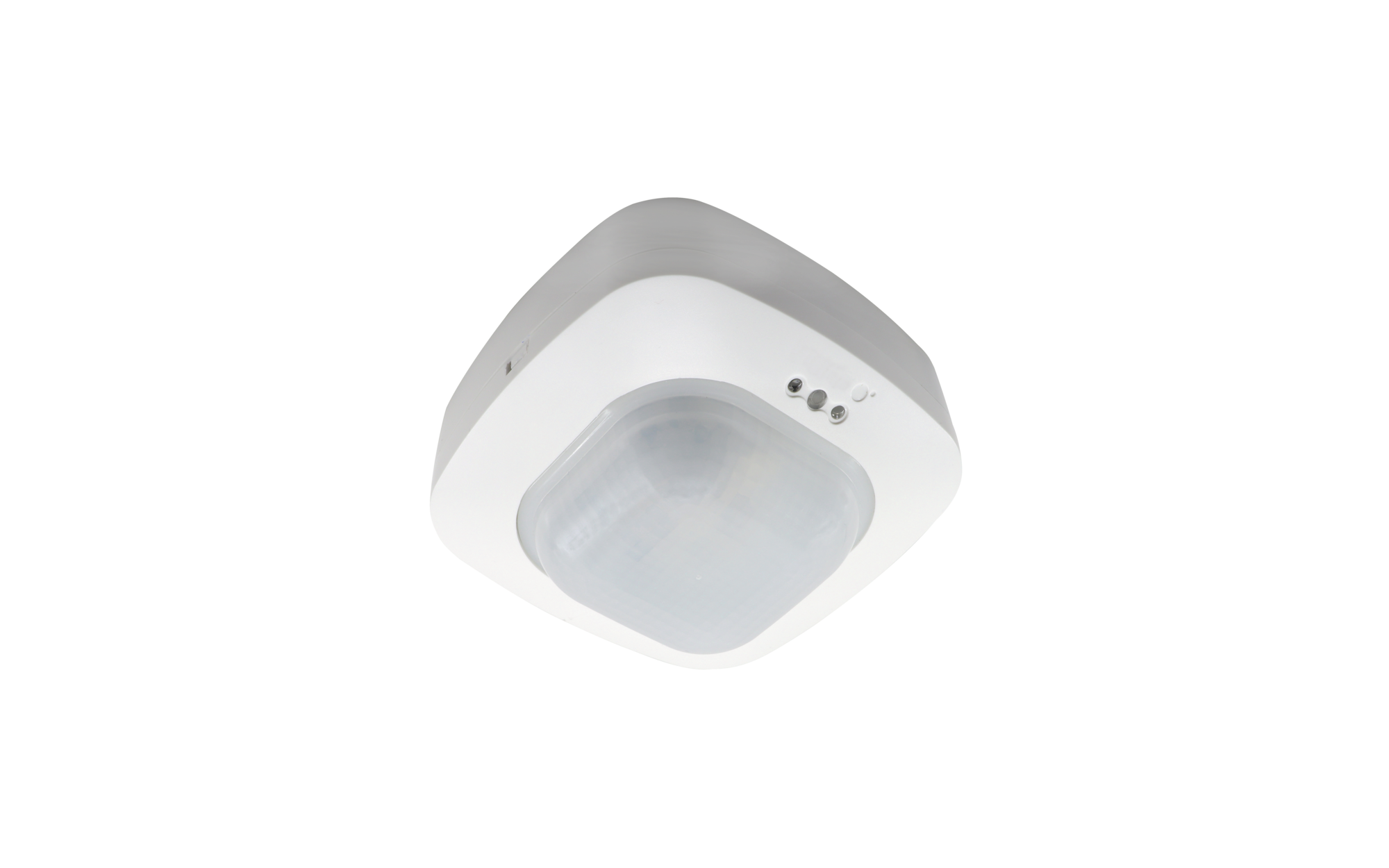

Multisensor, dimmbar

Close
Ordercode: 5LZ925602
Remember productRemember product

Bezeichnung Präsenzmelder
Produktname IR-Quattro HD
Bemessungs­leistung 0,5W
Schutzart IP20
Gewicht 0,3kg

IR-Quattro HD, Präsenzmelder, Montageart: Anbau, Netz­anschluss: 220..240V, AC, 50/60Hz, Gehäuse, aus Kunststoff, reinweiß (RAL 9010), Länge: 120 mm, Breite: 120 mm, Höhe: 65mm, Multisensorlokale SteuerungAusstattung: Master, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, VDE, zul. Umgebungs­temperatur für Innenräume: 0..+40°C, Verpackungs­einheit: 1 Stück

Downloads

Technical product information
Data for application programs

Product details

Kenndaten

Produkttyp Präsenzmelder
Produktname IR-Quattro HD
Bestell-Nr. 5LZ925602

Bestückung

Bemessungs­leistung 0,5W

Betriebsgerät

Ansteuerung DALI

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK II (Schutzisoliert)
Temperaturbereich (Betrieb) 0..+40°C
Prüfzeichen, Kennzeichnung CE, VDE

Material, Farbe

Gehäuse Kunststoff, reinweiß (RAL 9010)
Farbangabe reinweiß (RAL 9010)

Montage

Montageart, Montageort Anbau, an der Decke
Montagehöhe 2,5..10m
Zusatz nur für den Einsatz im Innenbereich geeignet

Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz, AC

Abmessung, Gewicht

Länge 120mm
Breite 120mm
Höhe 65mm
Gewicht 0,3kg

Eingänge

1x PIR-Bewegungssensor
Anschluss PIR-Sensor (Passiv-Infrarot)
Erfassungswinkel 360°

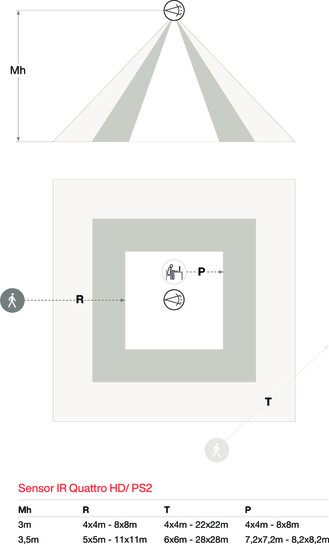

Erfassungsbereich radial min./max. 5x 5m/11x 11m, tangential min./max. 6x 6m/28x 28m
Erfassungsbereich min./max. 4,8x 4,8m/8,2x 8,2m
Besonderheit quadratischer Erfassungsbereich

4x Tastereingang
Besonderheit Betriebsart: Voll- oder Halbautomatik

Ausgänge

1x DALI
Besonderheit Gruppierung der Leuchten in Fenster, Korridor oder Tafel, integrierte DALI-Stromversorgung 150mA

Produkttyp
Präsenzmelder

Produktname
IR-Quattro HD

Bestell-Nr.
5LZ925602

Bemessungs­leistung
0,5W

Ansteuerung
DALI

Schutzart
IP20

Schutzklasse
SK II (Schutzisoliert)

Temperaturbereich (Betrieb)
0..+40°C

Prüfzeichen, Kennzeichnung
CE, VDE

Gehäuse
Kunststoff, reinweiß (RAL 9010)

Farbangabe
reinweiß (RAL 9010)

Montageart, Montageort
Anbau, an der Decke

Montagehöhe
2,5..10m

Zusatz
nur für den Einsatz im Innenbereich geeignet

Nennspannung
220..240V, 50/60Hz, AC

Länge
120mm

Breite
120mm

Höhe
65mm

Gewicht
0,3kg

1x PIR-Bewegungssensor

Anschluss
PIR-Sensor (Passiv-Infrarot)

Erfassungswinkel
360°

Erfassungsbereich
radial min./max. 5x 5m/11x 11m, tangential min./max. 6x 6m/28x 28m

Erfassungsbereich
min./max. 4,8x 4,8m/8,2x 8,2m

Besonderheit
quadratischer Erfassungsbereich

4x Tastereingang

Besonderheit
Betriebsart: Voll- oder Halbautomatik

1x DALI

Besonderheit
Gruppierung der Leuchten in Fenster, Korridor oder Tafel, integrierte DALI-Stromversorgung 150mA
