Licross® 21 Recessed MO, avec prise de printemps, distribution étroite ellipsoïde symétrique, IP40, AC/DC, fonctionnement sur batterie centrale ou de groupes

Fermer
N° de commande: 52TL1EDE445GD
Enregistrer l'articleEnregistrer l'article

Désignation élément d'éclairage

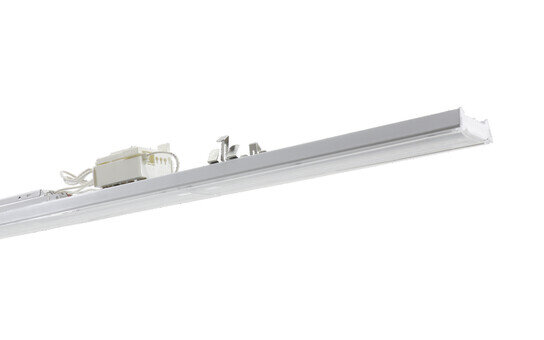

Nom du produit Licross® 21 Recessed MO
Lampe LED
Flux lumineux assigné 4970lm
Rendement lumineux 166lm/W
Température de couleur 4000K
Rendu des couleurs IRC > 80
Puissance assignée 30W
Durée de vie 70000h (L80/B50) à TA = ta max., 75000h (L80/B50) à TA = 25°C
Degré de protection IP40
Résistance aux chocs IK06
Poids 0,9kg

Licross® 21 Recessed MO, élément d'éclairage, en tôle d'acier, galvanisé, laqué en bande, blanc, longueur: 750mm, largeur: 66mm, hauteur: 67mm, LED flux lumineux assigné: 4.970lm, température de couleur: 840, ballast: DALI 2, avec connecteur mâle, 6 broches, avec sélection de phase, raccordement au secteur: 220..240V, AC/DC, 0/50..60Hz, puissance assignée: 30W, sans relais inverseur, pour la fonction d'éclairage de secours, pour une installation à batterie centrale conforme DIN EN 60598-2-22, câblage interne sans halogène, orientation de la lumière primaire avec lentille, en plastique, cache d'éclairage primaire: cache, en PMMA, diffusion de lumière: direct distribution, caractéristique d'éclairage primaire: symétrique, degré de protection (total): IP40, classe de protection (total): classe de protection I (mise à la terre), marquage: CE, ENEC, VDE, UKCA, symbole de protection: D pour utilisation dans un environnement sans exposition à la poussière conductible avec accessoires adaptés, résistance aux chocs: IK06, température ambiante admissible à l'intérieur: -25..+35°C, norme: EN 60598-2-22, conformité LABS testée selon VDMA 24364:2018-05, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit élément d'éclairage
Nom du produit Licross® 21 Recessed MO
N° de commande 52TL1EDE445GD

Technologie d'éclairage

Orientation de lumière lentille en plastique
Cache cache
Angle de réflexion elliptique, distribution intensive
Symétrie symétrique
Diffusion de lumière distribution directe
UGR direction par rapport à l'axe longitudinal du luminaire ≤ 22
UGR direction par rapport à l'axe transversal du luminaire ≤ 19

Composants

Lampe avec LED
Flux lumineux assigné 4970lm
Rendement lumineux 166lm/W
Température de couleur 4000K
Index de rendu des couleurs IRC > 80
Température de couleur 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Puissance assignée 30W
Supplément sans relais inverseur, pour la fonction d'éclairage de secours, pour une installation à batterie centrale conforme DIN EN 60598-2-22, câblage interne sans halogène

Appareil de service

Système de commande DALI 2

Certificats, Normes

Degré de protection IP40
Classe de protection classe de protection I (mise à la terre)
Résistance aux chocs IK06
Symbole de protection D pour utilisation dans un environnement sans exposition à la poussière conductible avec accessoires adaptés
Plage de température (fonctionnement) -25..+35°C
Supplément conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conformité LABS testée selon VDMA 24364:2018-05
Norme EN 60598-2-22
Marque de contrôle, marquage CE, ENEC, VDE, UKCA

Matière, Couleur

insert LED Licross® tôle d'acier, galvanisé, laqué en bande, blanc
Spécification de couleur blanc
Cache cache en PMMA

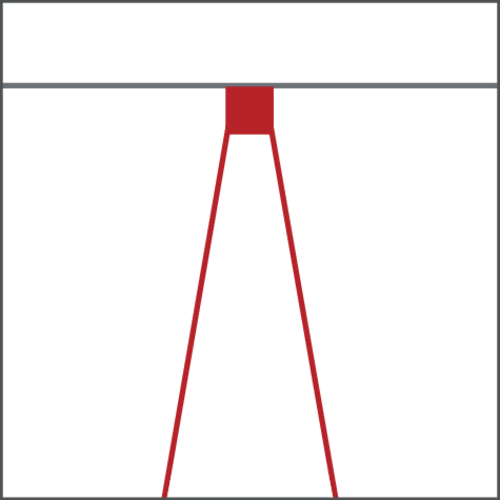

Montage

Type de montage, emplacement de montage montage par broches, dans le rail Licross®
Agencement disposition simple/bande
Supplément approprié uniquement pour une installation à l'intérieur

Raccordement électrique

Raccordement connecteur mâle, 6 broches, avec sélection de phase
Tension nominale 220..240V, 0/50..60Hz, AC/DC

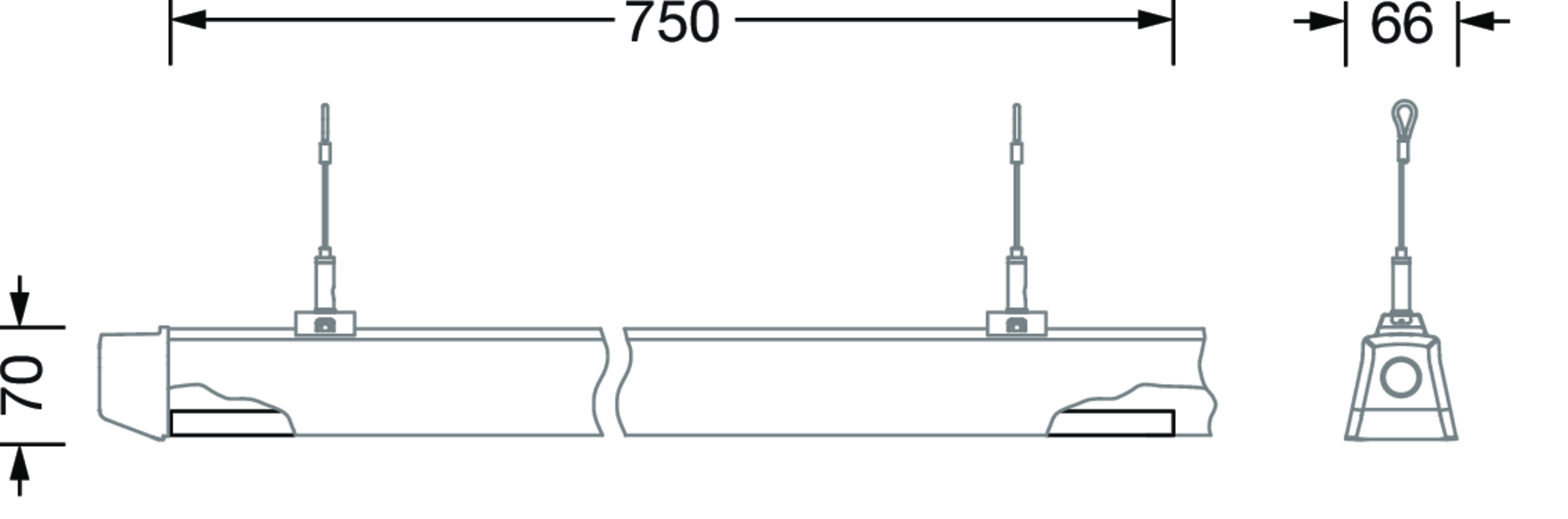

Dimensions, Poids

Longueur 750mm
Largeur 66mm
Hauteur 67mm
Poids 0,9kg

Durée de vie

Durée de vie assignée 70000h (L80/B50) à TA = ta max., 75000h (L80/B50) à TA = 25°C

Type de produit
élément d'éclairage

Nom du produit
Licross® 21 Recessed MO

N° de commande
52TL1EDE445GD

Orientation de lumière
lentille en plastique

Cache
cache

Angle de réflexion
elliptique, distribution intensive

Symétrie
symétrique

Diffusion de lumière
distribution directe

UGR direction par rapport à l'axe longitudinal du luminaire
≤ 22

UGR direction par rapport à l'axe transversal du luminaire
≤ 19

Lampe
avec LED

Flux lumineux assigné
4970lm

Rendement lumineux
166lm/W

Température de couleur
4000K

Index de rendu des couleurs
IRC > 80

Température de couleur
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Puissance assignée
30W

Supplément
sans relais inverseur, pour la fonction d'éclairage de secours, pour une installation à batterie centrale conforme DIN EN 60598-2-22, câblage interne sans halogène

Système de commande
DALI 2

Degré de protection
IP40

Classe de protection
classe de protection I (mise à la terre)

Résistance aux chocs
IK06

Symbole de protection
D pour utilisation dans un environnement sans exposition à la poussière conductible avec accessoires adaptés

Plage de température (fonctionnement)
-25..+35°C

Supplément
conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, en cas de pose en saillie au plafond, réduction de la température ambiante maximale admissible de 5°C, conformité LABS testée selon VDMA 24364:2018-05

Norme
EN 60598-2-22

Marque de contrôle, marquage
CE, ENEC, VDE, UKCA

insert LED Licross®
tôle d'acier, galvanisé, laqué en bande, blanc

Spécification de couleur
blanc

Cache
cache en PMMA

Type de montage, emplacement de montage
montage par broches, dans le rail Licross®

Agencement
disposition simple/bande

Supplément
approprié uniquement pour une installation à l'intérieur

Raccordement
connecteur mâle, 6 broches, avec sélection de phase

Tension nominale
220..240V, 0/50..60Hz, AC/DC

Longueur
750mm

Largeur
66mm

Hauteur
67mm

Poids
0,9kg

Durée de vie assignée
70000h (L80/B50) à TA = ta max., 75000h (L80/B50) à TA = 25°C

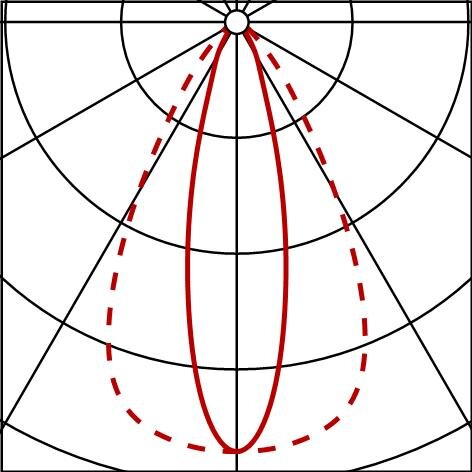

Rapport photométrique / données de planification

Lic21Re
ellips,nrrw,4970lm840,DA2,IP40
Composants: 1x LED, factory setting AC mode: AC-mode
N° de commande: 52TL1EDE445GD

Rapport photométrique (PDF)
Relux (ROLF)
Versions de produits/accessoires

Lic21Re
Composants: 1x LED, emergency light operation rated luminous flux: DC mode (central or group accumulator) initial emergency light level
N° de commande: 52TL1EDE445GD

Rapport photométrique (PDF)
Relux (ROLF)
