Bezeichnung Lichtmanagement-Komponente
Produktname SITECO Connect 22
Bemessungsleistung 20W
Schutzart IP20
Gewicht 0,2kg

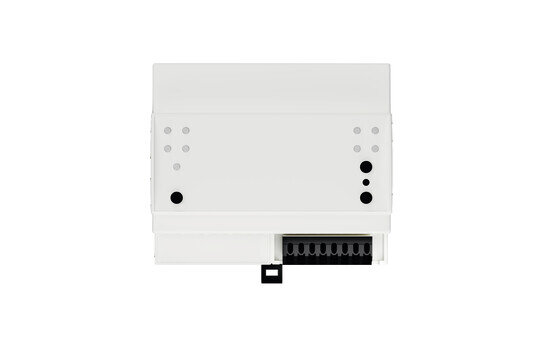

SITECO Connect 22, Controller, Master,zentrale SteuerungMontageart: Einbau, Montageort: in einer elektr. Verteilung, Teileinheiten: 6 Teileinheiten, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, Spannung: 100..240V, Spannungsart: AC, 1 x Netzwerkanschluß Ethernet, 1 x USB/WiFi, 3 x Servicetaste, 2 x DALI-2, 1 x Status-LED, Verpackungseinheit: 1 Stück

Downloads

Technical product information
Data for application programs

Product details


Kenndaten

Systemfamilie SITECO Connect 22
Produkttyp Lichtmanagement-Komponente
Produktname SITECO Connect 22
Bestell-Nr. 5LZ904712A


Bestückung

Bemessungsleistung 20W


Betriebsgerät

Ansteuerung DALI 2


Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Temperaturbereich (Betrieb) 0..+40°C
Prüfzeichen, Kennzeichnung CE


Material, Farbe

Farbangabe hellgrau


Montage

Montageart, Montageort Einbau, in einer elektr. Verteilung
Zusatz nur für den Einsatz im Innenbereich geeignet


Elektrischer Anschluss

Anschluss Klemme, 2polig, max. 1,5mm²
Nennspannung 100..240V, 50/60Hz, AC

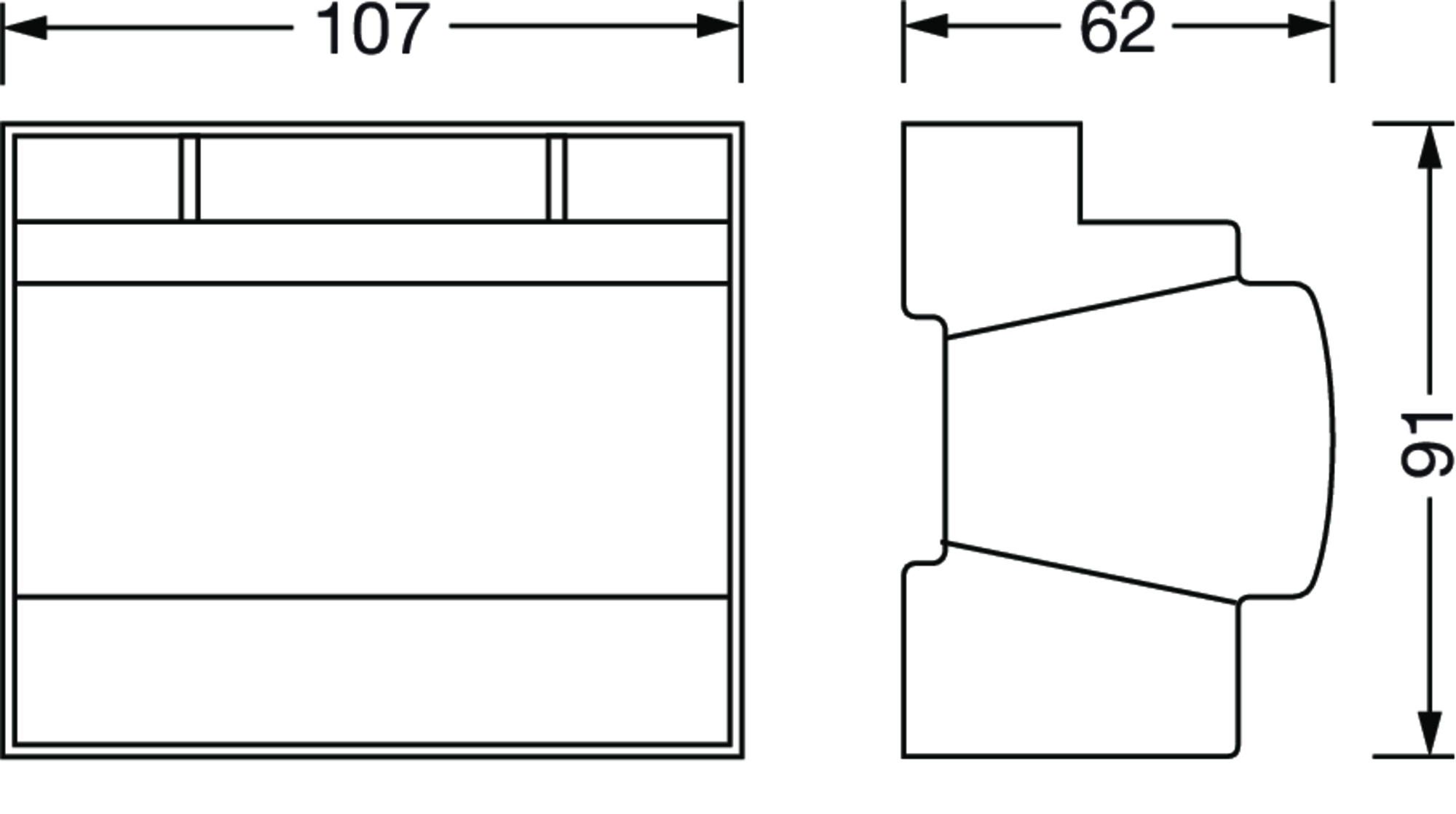

Abmessung, Gewicht

Länge 91mm
Breite 107mm
Höhe 62mm
Gewicht 0,2kg


Eingänge

3x Servicetaste
Möglichkeit zur manuellen Steuerung und grundlegenden Systemeinstellung


Ausgänge

2x DALI-2
Anschluss Schraubklemme, 2polig, max. 1,5mm²
Systemstrom DALI Strom 250mA je DALI-Linie
Besonderheit maximal 64 DALI-EVG und maximal 63 zertifizierte DALI2-Sensoren/Tasterschnittstellen je DALI-Linie anbindbar, HCLlive Funktion in Kombination mit EVG DT8, Mittelwertbildung bei angeschlossenen Licht-Sensoren, Anbindung DALI2 zertifizierter Sensoren

Systemfamilie
SITECO Connect 22

Produkttyp
Lichtmanagement-Komponente

Produktname
SITECO Connect 22

Bestell-Nr.
5LZ904712A

Bemessungsleistung
20W

Ansteuerung
DALI 2

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Temperaturbereich (Betrieb)
0..+40°C

Prüfzeichen, Kennzeichnung
CE

Farbangabe
hellgrau

Montageart, Montageort
Einbau, in einer elektr. Verteilung

Zusatz
nur für den Einsatz im Innenbereich geeignet

Anschluss
Klemme, 2polig, max. 1,5mm²

Nennspannung
100..240V, 50/60Hz, AC

Länge
91mm

Breite
107mm

Höhe
62mm

Gewicht
0,2kg

3x Servicetaste

Möglichkeit
zur manuellen Steuerung und grundlegenden Systemeinstellung

2x DALI-2

Anschluss
Schraubklemme, 2polig, max. 1,5mm²

Systemstrom
DALI Strom 250mA je DALI-Linie

Besonderheit
maximal 64 DALI-EVG und maximal 63 zertifizierte DALI2-Sensoren/Tasterschnittstellen je DALI-Linie anbindbar, HCLlive Funktion in Kombination mit EVG DT8, Mittelwertbildung bei angeschlossenen Licht-Sensoren, Anbindung DALI2 zertifizierter Sensoren
