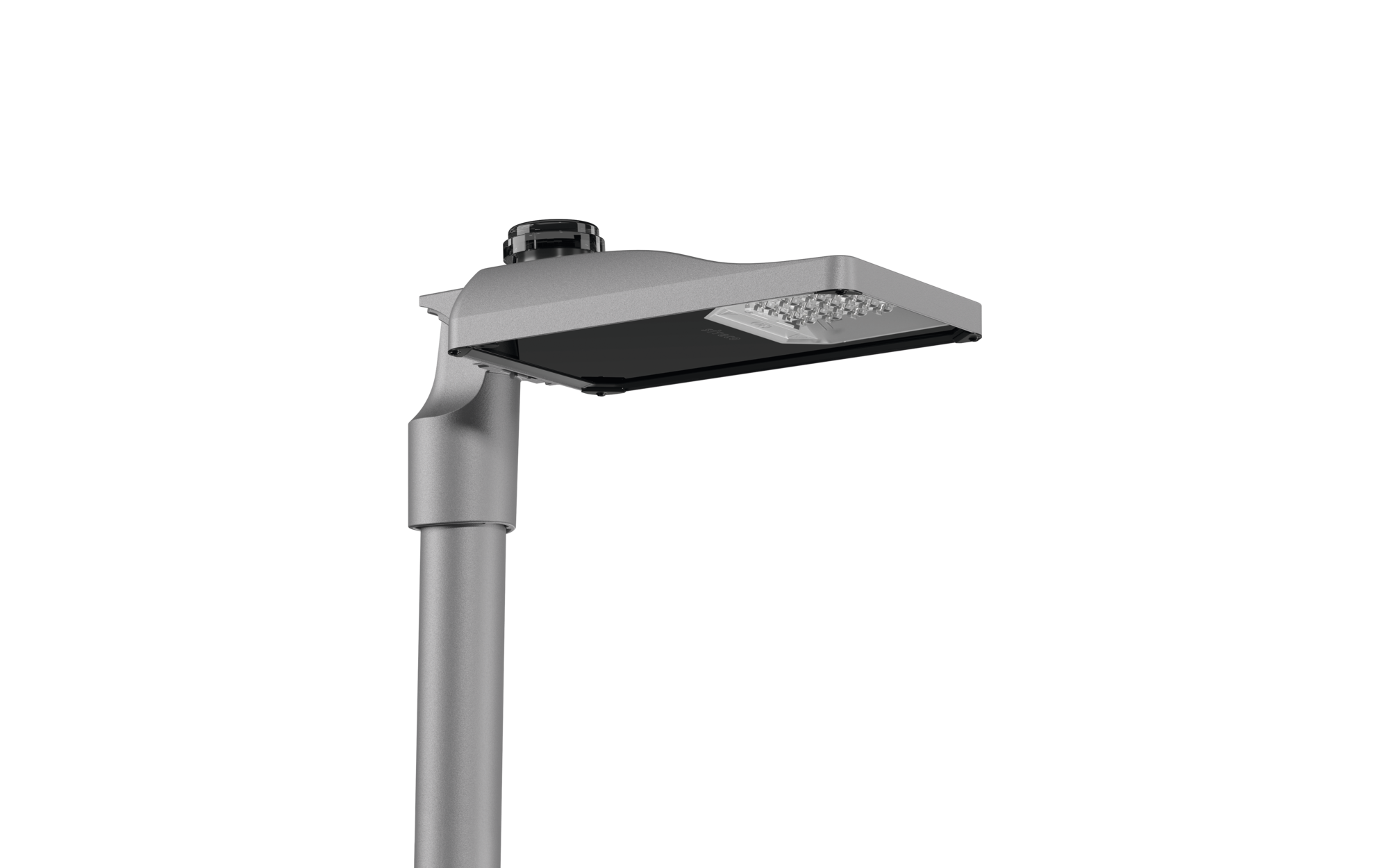

Streetlight SL 31 micro, distribution directe asymétrique extensive, ST1.0a, avec Smart Interface dessus

Fermer
N° de commande: 5XH1D3BN08EA
Enregistrer l'articleEnregistrer l'article

Désignation éclairage sur mât
Nom du produit Streetlight SL 31 micro
Lampe LED
Flux lumineux assigné 5280lm
Rendement lumineux 150lm/W
Température de couleur 3000K
Rendu des couleurs IRC > 70
Pnom début durée de vie 35
Pnom fin durée de vie 37
Pred à 50% flux lumineux 16
Durée de vie 100000h (L96/B10) à TA = 25°C
Degré de protection IP66
Résistance aux chocs IK10
Poids 5,7kg

Streetlight SL 31 micro NEMA (7 broches) éclairage sur mât pour pose au sommet du mât, sur le mât; orientation de la lumière avec lentille en PMMA; répartition de la lumière: ST1.0a, direct asymétrique distribution, pour éclairage de voies et de places conforme aux normes; LED: flux lumineux: 5.280lm, température de couleur: 730, température de couleur: 3000K; rendement lumineux: 149,6lm/W; commande: préréglage : caractéristique de gradation linéaire, paramétrage flexible du flux lumineux, commande de flux lumineux en fonction du temps, commande du flux lumineux constant, régulation intelligente de la température dans le BE et dans le module LED, protection contre la surchauffe; boîtier de luminaire, en aluminium coulé sous pression, fer micacé Siteco® (DB 702S), catégorie de corrosivité C5 high selon DIN EN ISO 12944; cache en verre de sécurité trempé, transparent, bride de mât en aluminium coulé sous pression, fer micacé Siteco® (DB 702S), embout : 76/60mm, bride de mât incluse non assemblée; avec câble H07RN-F 3x 1,5mm², longueur du câble: 6,5m, câble de raccordement pré-monté; raccordement au secteur: 220..240V, AC, 50/60Hz; consommation électrique (au début de la durée de vie): 35,3W / (en fin de la durée de vie): 36,8W / (en fonctionnement réduit 50%): 16,3W; degré de protection (total): IP66; classe de protection (total): classe de protection I (mise à la terre); résistance aux chocs: IK10; marquage: CE, ENEC, ENEC+, VDE, UKCA; température ambiante de fonctionnement admissible pour des applications à l'extérieur: -40..+50°C; unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit éclairage sur mât
Nom du produit Streetlight SL 31 micro
N° de commande 5XH1D3BN08EA

Technologie d'éclairage

Orientation de lumière lentille en PMMA
Cache cache, transparent
Répartition de la lumière ST1.0a
Angle de réflexion distribution extensive
Symétrie distribution asymétrique
Diffusion de lumière distribution directe

Composants

Lampe avec High Power LED, LED
Flux lumineux assigné 5280lm
Rendement lumineux 150lm/W
Température de couleur 3000K
Index de rendu des couleurs IRC > 70
Température de couleur 730
Puissance assignée au début du cycle de vie 35
Puissance assignée à la fin du cycle de vie 37
Puissance assignée pour 50% de flux lumineux 16

Appareil de service

Système de commande NEMA (7 broches), Smart Interface dessus
Équipement protection contre la surchauffe, commande du flux lumineux constant, commande de flux lumineux en fonction du temps, paramétrage flexible du flux lumineux, régulation intelligente de la température dans le BE et dans le module LED, préréglage : caractéristique de gradation linéaire

Certificats, Normes

Degré de protection IP66
Classe de protection classe de protection I (mise à la terre)
Résistance aux chocs IK10
Plage de température (fonctionnement) -40..+50°C
Supplément éclairage de voies et de places conforme aux normes
Protection contre la corrosion catégorie de corrosivité C5 high selon DIN EN ISO 12944
Marque de contrôle, marquage CE, ENEC, ENEC+, VDE, UKCA

Matière, Couleur

boîtier de luminaire aluminium coulé sous pression, thermolaqué, fer micacé Siteco® (DB 702S), remplacement non destructif du joint, système d’étanchéité à plusieurs niveaux, inclinaison : -15°..+20° (au sommet du mât) | -20°..+20° (sur le mât), réglable par paliers de 5°, pas d'étanchéité sur la face supérieure du luminaire
Spécification de couleur fer micacé Siteco® (DB 702S)
bride de mât aluminium coulé sous pression, laqué, fer micacé Siteco® (DB 702S), bride de mât incluse non assemblée
Spécification de couleur fer micacé Siteco® (DB 702S)
Cache cache en verre de sécurité trempé

Montage

Type de montage, emplacement de montage sur le mât, pose au sommet du mât, sur le mât

Raccordement électrique

Raccordement câble H07RN-F 3x 1,5mm²
Tension nominale 220..240V, 50/60Hz, AC
Résistance aux ondes de surtension résistance aux surtensions : 10kV (mode commun) ; 6kV (mode différentiel)
Câble de raccordement pré-monté, L= 6,5m

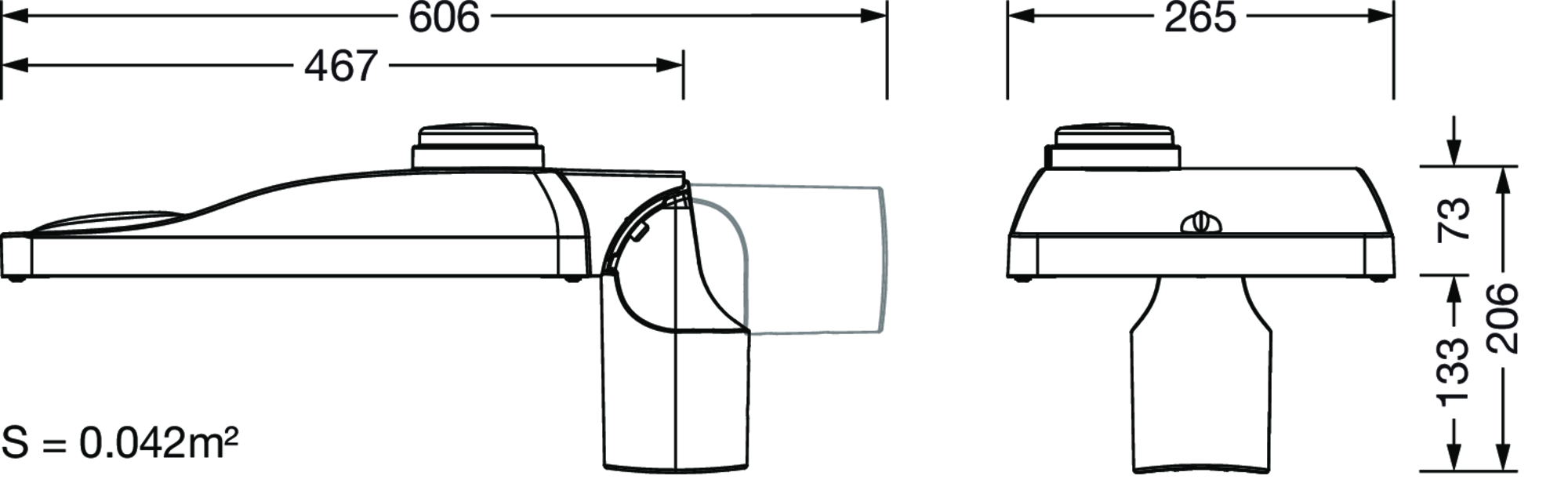

Dimensions, Poids

Poids 5,7kg
Embout de mât embout : 76/60mm

Émission de lumière

Émission de lumière 0% à 0° d'inclinaison

Durée de vie

Durée de vie assignée 100000h (L96/B10) à TA = 25°C

Type de produit
éclairage sur mât

Nom du produit
Streetlight SL 31 micro

N° de commande
5XH1D3BN08EA

Orientation de lumière
lentille en PMMA

Cache
cache, transparent

Répartition de la lumière
ST1.0a

Angle de réflexion
distribution extensive

Symétrie
distribution asymétrique

Diffusion de lumière
distribution directe

Lampe
avec High Power LED, LED

Flux lumineux assigné
5280lm

Rendement lumineux
150lm/W

Température de couleur
3000K

Index de rendu des couleurs
IRC > 70

Température de couleur
730

Puissance assignée au début du cycle de vie
35

Puissance assignée à la fin du cycle de vie
37

Puissance assignée pour 50% de flux lumineux
16

Système de commande
NEMA (7 broches), Smart Interface dessus

Équipement
protection contre la surchauffe, commande du flux lumineux constant, commande de flux lumineux en fonction du temps, paramétrage flexible du flux lumineux, régulation intelligente de la température dans le BE et dans le module LED, préréglage : caractéristique de gradation linéaire

Degré de protection
IP66

Classe de protection
classe de protection I (mise à la terre)

Résistance aux chocs
IK10

Plage de température (fonctionnement)
-40..+50°C

Supplément
éclairage de voies et de places conforme aux normes

Protection contre la corrosion
catégorie de corrosivité C5 high selon DIN EN ISO 12944

Marque de contrôle, marquage
CE, ENEC, ENEC+, VDE, UKCA

boîtier de luminaire
aluminium coulé sous pression, thermolaqué, fer micacé Siteco® (DB 702S), remplacement non destructif du joint, système d’étanchéité à plusieurs niveaux, inclinaison : -15°..+20° (au sommet du mât) | -20°..+20° (sur le mât), réglable par paliers de 5°, pas d'étanchéité sur la face supérieure du luminaire

Spécification de couleur
fer micacé Siteco® (DB 702S)

bride de mât
aluminium coulé sous pression, laqué, fer micacé Siteco® (DB 702S), bride de mât incluse non assemblée

Spécification de couleur
fer micacé Siteco® (DB 702S)

Cache
cache en verre de sécurité trempé

Type de montage, emplacement de montage
sur le mât, pose au sommet du mât, sur le mât

Raccordement
câble H07RN-F 3x 1,5mm²

Tension nominale
220..240V, 50/60Hz, AC

Résistance aux ondes de surtension
résistance aux surtensions : 10kV (mode commun) ; 6kV (mode différentiel)

Câble de raccordement
pré-monté, L= 6,5m

Poids
5,7kg

Embout de mât
embout : 76/60mm

Émission de lumière
0% à 0° d'inclinaison

Durée de vie assignée
100000h (L96/B10) à TA = 25°C

Rapport photométrique / données de planification

SL31mc
ST1.0a,5280lm730,NEMA7,SIa
Composants: 1x LED
N° de commande: 5XH1D3BN08EA

Rapport photométrique (PDF)
IES
Symbole 2D (DXF)
