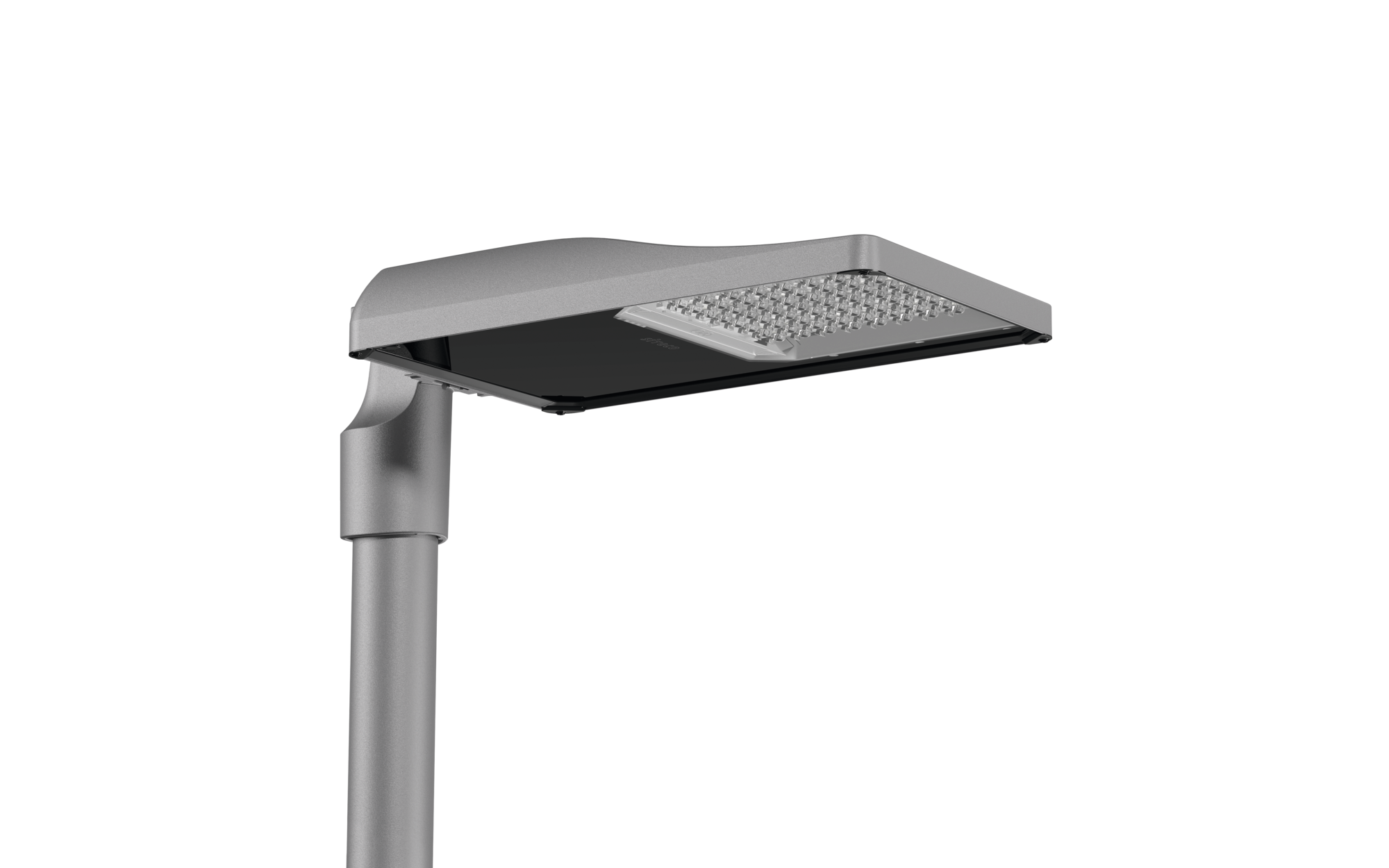

Streetlight SL 31 midi, direkte asymmetrisk bredstrålende, ST1.0a

Close
Ordercode: 5XH3D31A08QA
Remember productRemember product

Varetekst mastarmatur
Produktnavn Streetlight SL 31 midi
Lyskilde LED
Anslått lysfluks 24030lm
Lysutbytte 149lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom start levetid 162
Pnom slutt levetid 176
Pred ved 50 % lysfluks 73
Levetid 100000 t (L94/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 10,1kg

Streetlight SL 31 midi Easy, Desk-Remote mastarmatur for toppdel, sideinngang; lysstyring med linse fra PMMA; lysfordeling: ST1.0a, direkte asymmetrisk spredende, for plass- og veibelysning iht. standard; LED: lysfluks: 24.030lm, lysfarge: 730, fargetemperatur: 3000K; lysutbytte: 148,8lm/W; styring: forhåndsinnstilling: lineær dimmekarakteristikk, fleksibel lysfluksparametrisering, tidsbestemt lysstyring, konstant lysstrømstyring, intelligent temperaturretur-regulering i EVG og i LED-modulen, overopphetingsvern; armaturhus, fra aluminium presstøpt, Siteco® metallisk grå (DB 702S), korrosivitetskategori C5 high i henhold til DIN EN ISO 12944; deksel fra herdet sikkerhetsglass, klar, mastflens fra aluminium presstøpt, Siteco® metallisk grå (DB 702S), toppmål: 76/60mm, mastflens medfølger umontert; med ledning H07RN-F 2x 1,5mm², ledningslengde: 14,5m, tilkoblingsledning formontert; strømtilkobling: 220..240V, AC, 50/60Hz; strømforbruk (ved begynnelse av levetiden): 161,5W / (ved slutten av levetiden): 175,9W / (ved redusert drift 50%): 72,6W; kapslingsgrad (totalt): IP66; beskyttelsesklasse (totalt): VK II (verneisolert); slagfasthet: IK10; kontrolltegn: CE, ENEC, ENEC+, VDE, UKCA; tillatt driftsomgivelsestemperatur for utendørs bruk: -40..+50°C; pakningsenhet: 1 stykk

Downloads

Technical product information
Data for application programs

Product details

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 31 midi
Bestillingsnummer 5XH3D31A08QA

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling ST1.0a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Anslått lysfluks 24030lm
Lysutbytte 149lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
Nominell effekt, start av levetid 162
Nominell effekt, slutt av levetid 176
Nominell effekt ved 50% lysfluks 73

Driftsapparat

Styring mot Easy, Desk-Remote
Utstyr overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: lineær dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -40..+50°C
Tillegg plass- og veibelysning iht. standard
Korrosjonsbeskyttelse korrosivitetskategori C5 high i henhold til DIN EN ISO 12944
Testmerking, merking CE, ENEC, ENEC+, VDE, UKCA

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden
Fargespesifikasjon Siteco® metallisk grå (DB 702S)
mastflens aluminium presstøpt, lakkert, Siteco® metallisk grå (DB 702S), mastflens medfølger umontert
Fargespesifikasjon Siteco® metallisk grå (DB 702S)
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkobling ledning H07RN-F 2x 1,5mm²
Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 14,5m

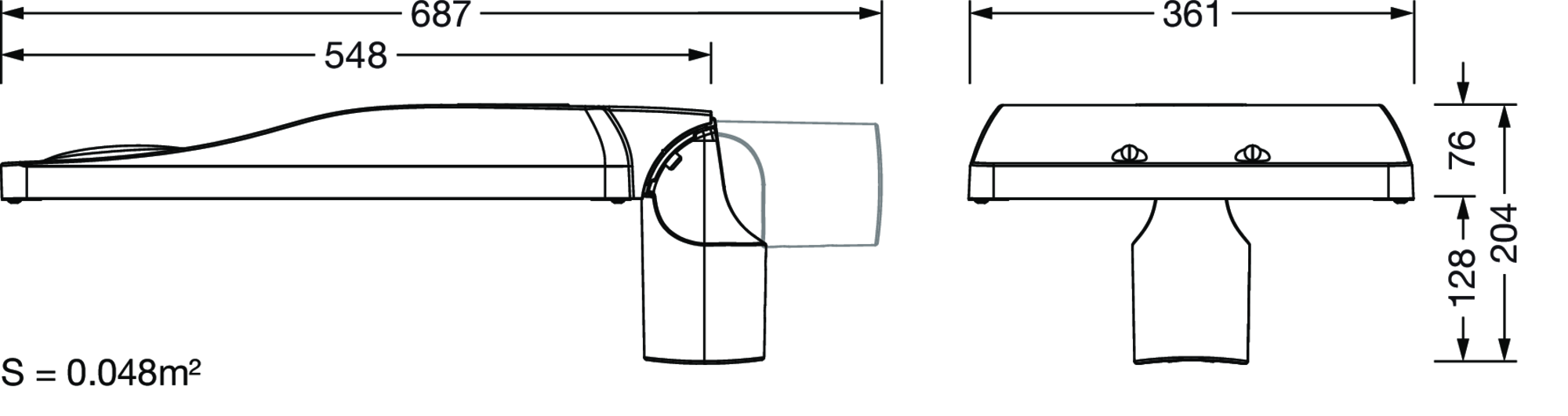

Dimensjoner, Vekt

Vekt 10,1kg
Masttopp toppmål: 76/60mm

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L94/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 31 midi

Bestillingsnummer
5XH3D31A08QA

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
ST1.0a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Anslått lysfluks
24030lm

Lysutbytte
149lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

Nominell effekt, start av levetid
162

Nominell effekt, slutt av levetid
176

Nominell effekt ved 50% lysfluks
73

Styring mot
Easy, Desk-Remote

Utstyr
overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: lineær dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-40..+50°C

Tillegg
plass- og veibelysning iht. standard

Korrosjonsbeskyttelse
korrosivitetskategori C5 high i henhold til DIN EN ISO 12944

Testmerking, merking
CE, ENEC, ENEC+, VDE, UKCA

armaturhus
aluminium presstøpt, pulverbelagt, Siteco® metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden

Fargespesifikasjon
Siteco® metallisk grå (DB 702S)

mastflens
aluminium presstøpt, lakkert, Siteco® metallisk grå (DB 702S), mastflens medfølger umontert

Fargespesifikasjon
Siteco® metallisk grå (DB 702S)

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkobling
ledning H07RN-F 2x 1,5mm²

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 14,5m

Vekt
10,1kg

Masttopp
toppmål: 76/60mm

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L94/B10) ved OT = 25°C

Photometric report / planning data

SL31md
ST1.0a,24030lm730,EasyDR
Bestykning: 1x LED
Ordercode: 5XH3D31A08QA

Photometric report (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
