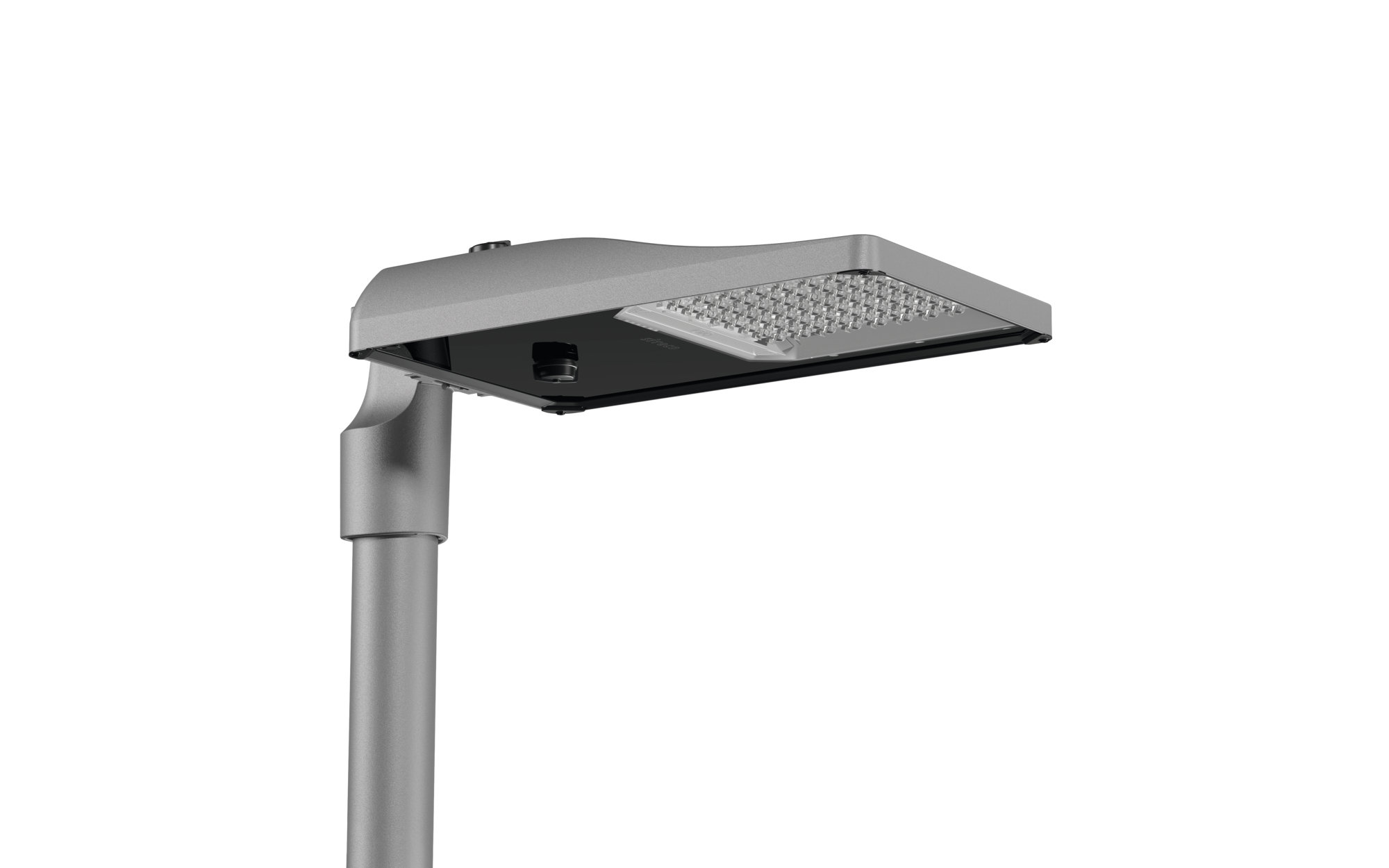

Streetlight SL 31 midi, distribuzione diretta asimmetrica diffusa, ST1.0a, con Smart Interface sotto e sopra

Vicino
Cod. articolo: 5XH3D31T08LA
Salva l'articoloSalva l'articolo

Articolo apparecchio montante
Nome del prodotto Streetlight SL 31 midi
Lampada LED
Flusso luminoso di misurazione 13170lm
Efficienza luminosa 152lm/W
Temperatura di colore 3000K
Resa del colore CRI > 70
Pnom inizio durata di vita 87
Pnom fine durata di vita 90
Plim con 50% flusso luminoso 40
Durata di vita 100000 ore (L97/B10) con TA = 25°C
Grado di protezione IP66
Resistenza agli urti IK09
Peso 9,3kg

Streetlight SL 31 midi D4i, Desk-Remote apparecchio montante per su palo diritto, a sbraccio; controllo della luce con lente in PMMA; distribuzione luminosa: ST1.0a, diretta asimmetrica distribuzione, per illuminazione di piazze e vie conforme alle normative; LED: flusso luminoso: 13.170lm, colore della luce: 730, temperatura di colore: 3000K; efficienza luminosa: 152,3lm/W; controllo: preimpostazione: caratteristica di regolazione logaritmica, parametrizzazione flessibile del flusso luminoso, controllo temporizzato flusso luminoso, controllo costante del flusso luminoso, gestione della potenza, distribuzione intelligente della temperatura negli alimentatori e moduli LED, protezione surriscaldamento; alloggiamento dell'apparecchio, in alluminio pressofusione, ferro micaceo Siteco® (DB 702S), categoria di corrosività C5 high secondo DIN EN ISO 12944; copertura in vetro di sicurezza monolastra, trasparente, flangia per palo in alluminio pressofusione, ferro micaceo Siteco® (DB 702S), imbocco: 76/60mm, flangia da palo inclusa non assemblata; con cavo H07RN-F 2x 1,5mm², lunghezza cavo: 10,5m, cavo di collegamento preassemblato; allacciamento alla rete: 220..240V, AC, 50/60Hz; consumo energetico (all'inizio della durata di vita): 86,5W / (alla fine della durata di vita): 90W / (con funzionamento ridotto 50%): 39,6W; grado di protezione (totale): IP66; classe di isolamento (totale): classe isolamento II (messa a terra); resistenza agli urti: IK09; marchi di qualità: CE, ENEC, ENEC+, VDE, UKCA, ZD4i; temperatura ambiente operativa ammessa per applicazioni in esterni: -40..+50°C; unità d’imballo: 1 pezzo

Downloads

Informazioni tecniche sul prodotto
Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto apparecchio montante
Nome del prodotto Streetlight SL 31 midi
Cod. articolo 5XH3D31T08LA

Illuminotecnica

Conduzione della luce lente in PMMA
Copertura copertura, trasparente
Distribuzione luminosa ST1.0a
Angolo di emissione distribuzione diffusa
Simmetria distribuzione asimmetrica
Uscita luce distribuzione diretta

Lampade

Lampada con High Power LED, LED
Flusso luminoso di misurazione 13170lm
Efficienza luminosa 152lm/W
Temperatura di colore 3000K
Indice di resa cromatica CRI > 70
Colore della luce 730
Potenza nominale a inizio della durata di vita 87
Potenza nominale a fine della durata di vita 90
Potenza nominale con flusso luminoso al 50% 40

Gruppo di alimentazione

Sistema di controllo D4i, Desk-Remote, Smart Interface sotto e sopra
Equipaggiamento protezione surriscaldamento, gestione della potenza, controllo costante del flusso luminoso, controllo temporizzato flusso luminoso, parametrizzazione flessibile del flusso luminoso, distribuzione intelligente della temperatura negli alimentatori e moduli LED, preimpostazione: caratteristica di regolazione logaritmica

Certificati, Norme

Grado di protezione IP66
Classe di isolamento classe isolamento II (messa a terra)
Resistenza agli urti IK09
Intervallo di temperatura (operazione) -40..+50°C
Supplemento illuminazione di piazze e vie conforme alle normative
Protezione contro la corrosione categoria di corrosività C5 high secondo DIN EN ISO 12944
Marchio di controllo, marchio CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Materiale, Colore

alloggiamento dell'apparecchio alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio, inclinazione: -15°..+20° (diritto) | -20°..+20° (a sbraccio), regolabile a incrementi di 5°, nessuna sigillatura sul lato superiore dell'apparecchio
Specifica di colore ferro micaceo Siteco® (DB 702S)
flangia per palo alluminio pressofusione, verniciato, ferro micaceo Siteco® (DB 702S), flangia da palo inclusa non assemblata
Specifica di colore ferro micaceo Siteco® (DB 702S)
Copertura copertura in vetro di sicurezza monolastra

Montaggio

Tipo di installazione, luogo di installazione a sbraccio, su palo diritto, sul montante

Collegamento elettrico

Collegamento cavo H07RN-F 2x 1,5mm²
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)
Cavo di collegamento preassemblato, L= 10,5m

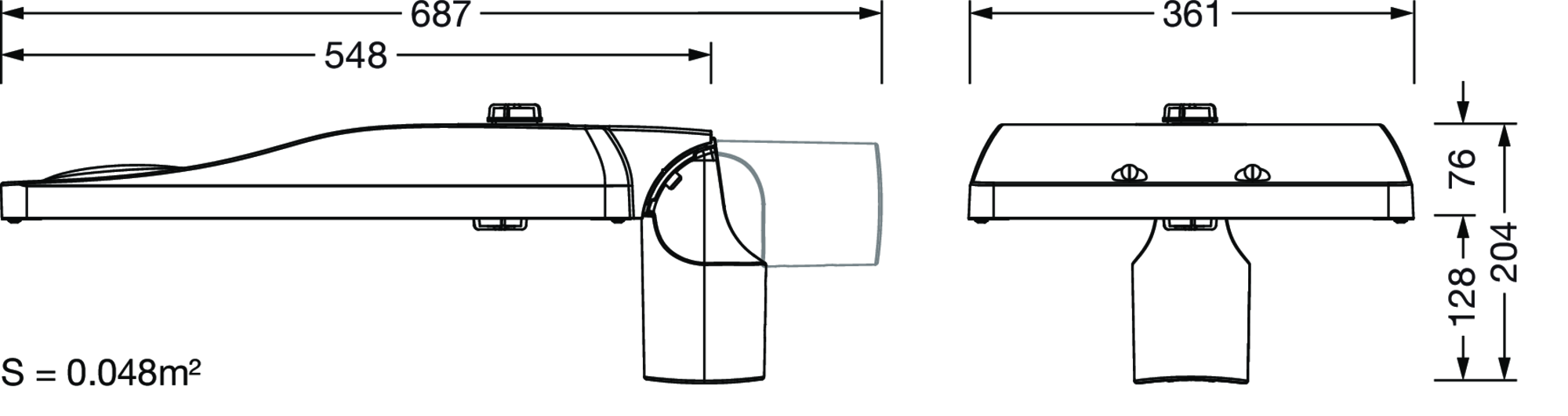

Dimensioni, Peso

Peso 9,3kg
Imbocco palo imbocco: 76/60mm

Emissione luminosa

Emissione luminosa 0% a 0° di inclinazione

Durata di vita

Vita utile di misurazione 100000 ore (L97/B10) con TA = 25°C

Tipo prodotto
apparecchio montante

Nome del prodotto
Streetlight SL 31 midi

Cod. articolo
5XH3D31T08LA

Conduzione della luce
lente in PMMA

Copertura
copertura, trasparente

Distribuzione luminosa
ST1.0a

Angolo di emissione
distribuzione diffusa

Simmetria
distribuzione asimmetrica

Uscita luce
distribuzione diretta

Lampada
con High Power LED, LED

Flusso luminoso di misurazione
13170lm

Efficienza luminosa
152lm/W

Temperatura di colore
3000K

Indice di resa cromatica
CRI > 70

Colore della luce
730

Potenza nominale a inizio della durata di vita
87

Potenza nominale a fine della durata di vita
90

Potenza nominale con flusso luminoso al 50%
40

Sistema di controllo
D4i, Desk-Remote, Smart Interface sotto e sopra

Equipaggiamento
protezione surriscaldamento, gestione della potenza, controllo costante del flusso luminoso, controllo temporizzato flusso luminoso, parametrizzazione flessibile del flusso luminoso, distribuzione intelligente della temperatura negli alimentatori e moduli LED, preimpostazione: caratteristica di regolazione logaritmica

Grado di protezione
IP66

Classe di isolamento
classe isolamento II (messa a terra)

Resistenza agli urti
IK09

Intervallo di temperatura (operazione)
-40..+50°C

Supplemento
illuminazione di piazze e vie conforme alle normative

Protezione contro la corrosione
categoria di corrosività C5 high secondo DIN EN ISO 12944

Marchio di controllo, marchio
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

alloggiamento dell'apparecchio
alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio, inclinazione: -15°..+20° (diritto) | -20°..+20° (a sbraccio), regolabile a incrementi di 5°, nessuna sigillatura sul lato superiore dell'apparecchio

Specifica di colore
ferro micaceo Siteco® (DB 702S)

flangia per palo
alluminio pressofusione, verniciato, ferro micaceo Siteco® (DB 702S), flangia da palo inclusa non assemblata

Specifica di colore
ferro micaceo Siteco® (DB 702S)

Copertura
copertura in vetro di sicurezza monolastra

Tipo di installazione, luogo di installazione
a sbraccio, su palo diritto, sul montante

Collegamento
cavo H07RN-F 2x 1,5mm²

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Cavo di collegamento
preassemblato, L= 10,5m

Peso
9,3kg

Imbocco palo
imbocco: 76/60mm

Emissione luminosa
0% a 0° di inclinazione

Vita utile di misurazione
100000 ore (L97/B10) con TA = 25°C

Rapporto fotometrico / dati di pianificazione

SL31md
ST1.0a,13170lm730,D4iDR,SIa/b
Lampade: 1x LED
Cod. articolo: 5XH3D31T08LA

Rapporto fotometrico (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
