Ordercode: 5WM25C803XN2
Remember productRemember product

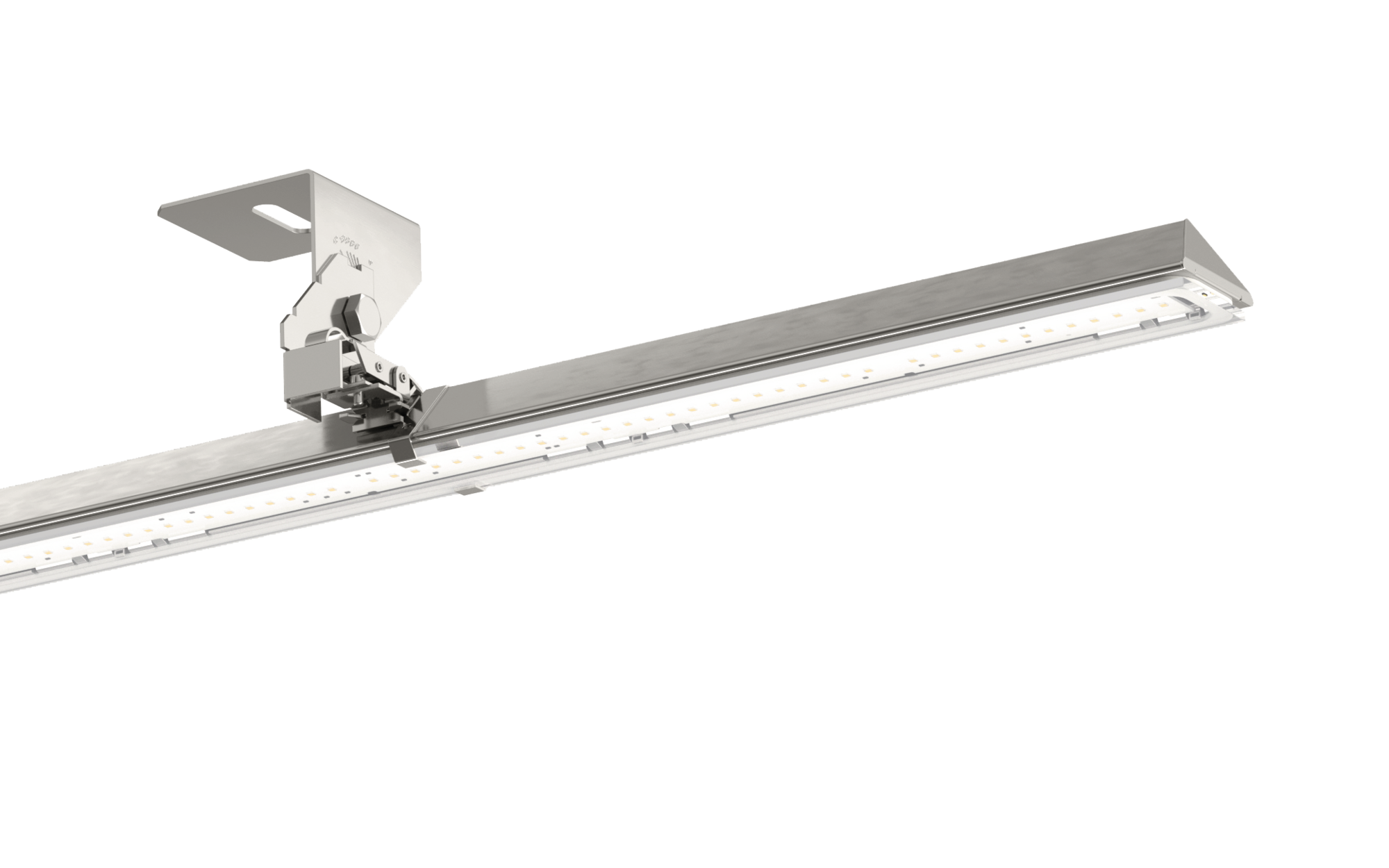

Varetekst tunnelarmatur
Produktnavn TL 13
Lyskilde LED
Anslått lysfluks 51600lm
Lysutbytte 188lm/W
Fargetemperatur 5000K
Fargegjengivelse CRI > 80
Anslått effekt 275W
Kapslingsklasse IP66
Vekt 30,1kg

TL 13, tunnelarmatur, primært lystekn. deksel: skjermglass, fra herdet sikkerhetsglass, lysutstråling: direkte spredende, primær lyskarakteristikk: symmetrisk, monteringstype: utenpåliggende, tilkobling på forkoblingsenhet,LED, Mid-power LED, anslått lysfluks: 51.600lm, lysutbytte: 188lm/W, lysfarge: 850, fargetemperatur: 5000K, forkoblingsenhet: 10StepDIM, med tilkoblingsledning med systemforbindelse, strømtilkobling: 220..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 1m, ledningsutpregning: FE05B/CPR class B2ca s1a-d1-a1, anslått effekt: 275W, nettilkobling,6-polet, maks. 10mm² (5G+1), med klemme, armaturhus, fra rustfritt stål 1.4404 (AISI316), beiset og passivisert, lengde: 1.529mm, bredde: 56mm, høyde: 36mm, E-boks, fra rustfritt stål 1.4404 (AISI316), beiset og passivisert, lengde: 510mm, bredde: 213mm, høyde: 112mm, kapslingsgrad (totalt): IP66, kontrolltegn: CE, pakningsenhet: 1 sett = 12 stykk

Downloads

Technical product information
Data for application programs

Product details

Hovedegenskaper

Produkttype tunnelarmatur
Produktnavn TL 13
Bestillingsnummer 5WM25C803XN2

Komponenter 1

Lysteknikk
Deksel skjermglass
Symmetri symmetrisk strålende
Lysutstråling direkte strålende

Bestykning
Lyskilde med Mid-power LED, LED
Anslått lysfluks 51600lm
Lysutbytte 188lm/W
Fargetemperatur 5000K
Fargegjengivelsesindeks CRI > 80
Lysfarge 850
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (innledende)
Anslått effekt 275W
Tillegg minimum bøyeradius: Ledningsdiameter x 10

Driftsapparat
Forkoblingsenhet HF-dimbar
Styring mot 10StepDIM

Komponenter 2

Bestykning
Tillegg egnet for 3-fase gjennomkobling på strømnettet

Komponenter 3

Bestykning
Tillegg minimum bøyeradius: Ledningsdiameter x 10

Sertifikater, Standarder

Kapslingsklasse IP66
Testmerking, merking CE

Materiale, Farge

armaturhus rustfritt stål 1.4404 (AISI316), beiset og passivisert
Antall 12 stykk
E-boks rustfritt stål 1.4404 (AISI316), beiset og passivisert
Antall 1 stykk
Deksel skjermglass fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested utenpåliggende, på støttestruktur, på taket

Elektrisk tilkobling

Tilkobling tilkoblingsledning med systemforbindelse
Nominell spenning 220..240V, 50/60Hz, AC
Tilkoblingsledning formontert, L= 1m

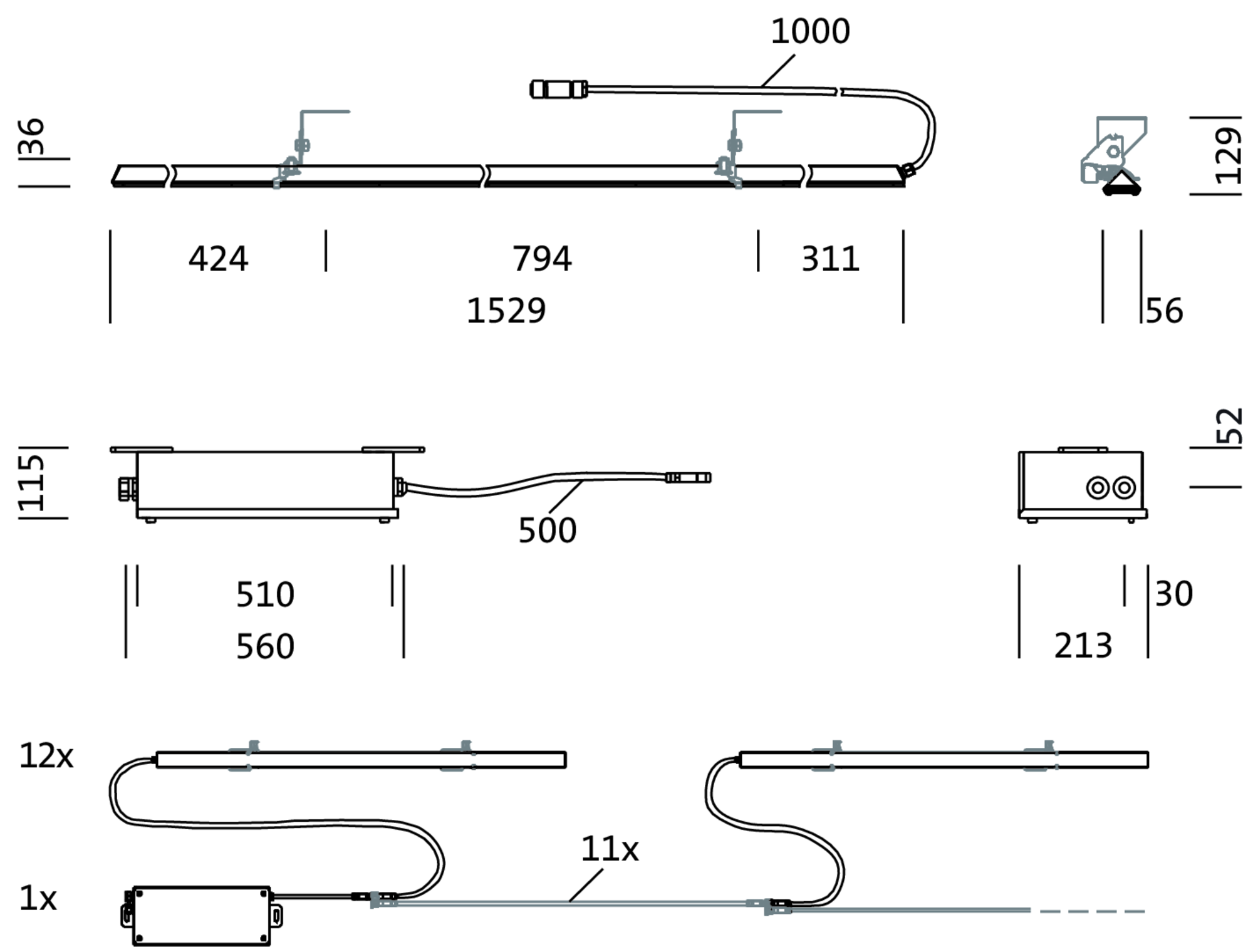

Dimensjoner, Vekt

Lengde 1529mm
Bredde 56mm
Høyde 36mm
Vekt 30,1kg
