Ordercode: 5WD26CDC3SN3

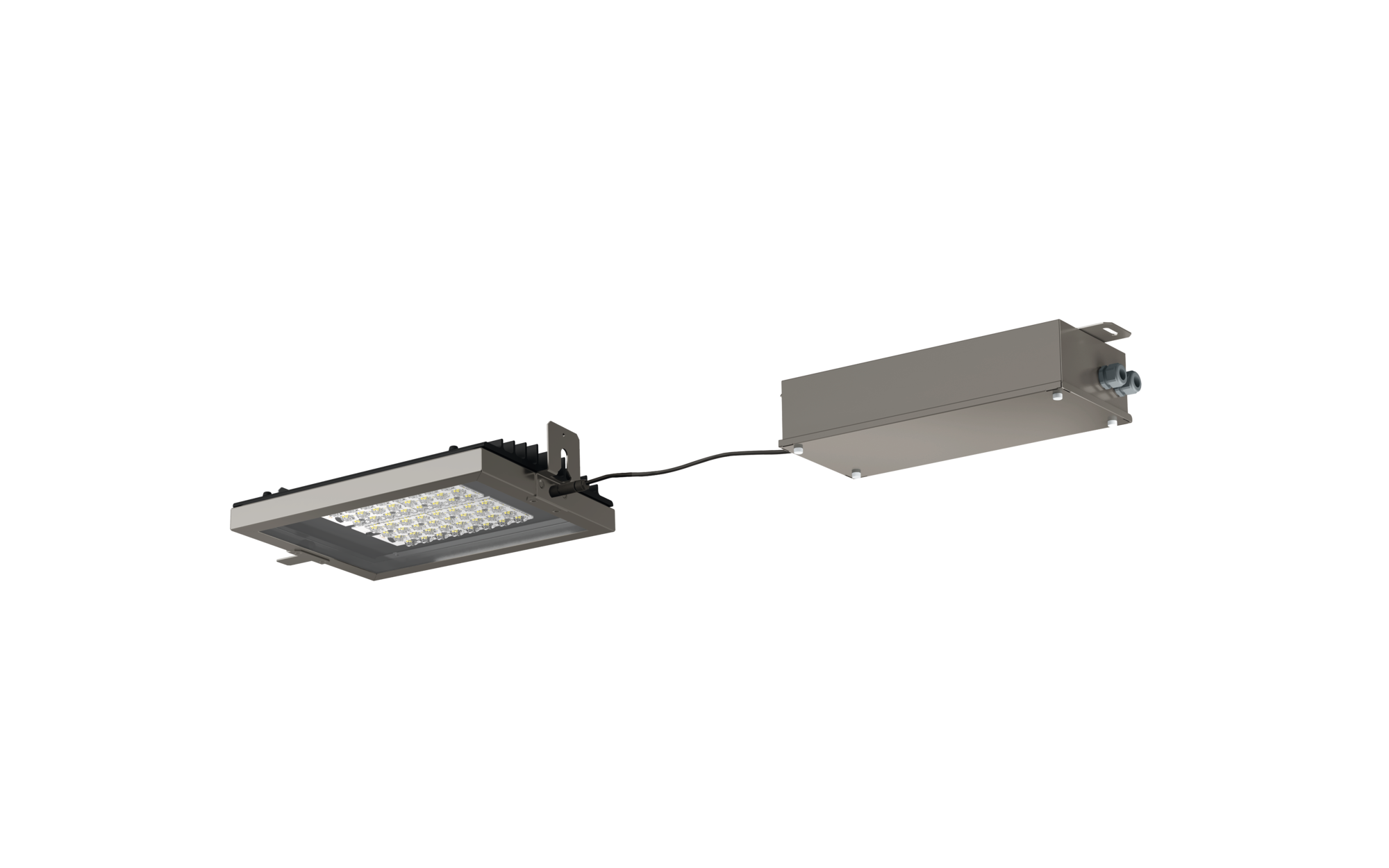

Descripción luminaria de túnel
Nombre del producto TL 33S mini
Lámpara LED
Flujo luminoso nominal 19120lm
Eficacia lumínica 148lm/W
Temperatura de color 5000K
Reproducción de color CRI > 70
Potencia nominal 129W
Vida útil 100000h (L95/B10) a temp. amb. = 25°C
Índice de protección IP66
Resistencia contra impacto IK09
Peso 10,8kg

TL 33S mini, luminaria de túnel, cubierta luminotécnica directa: cierre, de vidrio de seguridad, antirreflectante, transparente, emisión de luz: directo haz, característica de iluminación directa: simétrico, tipo de montaje: montaje superficial, conexión en el lado del balasto,LED, alto Power LED, flujo luminoso nominal: 19.120lm, eficacia lumínica: 148lm/W, color de luz: 750, temperatura de color: 5000K, balasto: bal. elect.-DALI, con conexión del sistema, conexión de alimentación: 220..240V, CA, 50/60Hz, cable de conexión conector integrado en la parte frontal de la carcasa de la luminaria, potencia nominal: 129W, conexión en el lado de la red,7 polos, máx. 10mm² (5G+2), con clema, carcasa de luminarias, de acero inox 1.4404 (AISI316), decapado y pulido, longitud: 390mm, ancho: 295mm, altura: 68mm, disipador de calor, de Al Mg 2, e-box, de acero inox 1.4404 (AISI316), decapado y pulido, longitud: 510mm, ancho: 213mm, altura: 115mm, tipo de protección (total): IP66, clase de protección (total): SK I (protección por puesta a tierra), marca de verificación: CE, resistencia contra impacto: IK09, temperatura ambiente de funcionamiento admisible: -25..+45°C, unidad de embalaje: 1 unidad

Downloads

Technical product information
Data for application programs

Product details


Datos característicos

Tipo de producto luminaria de túnel
Nombre del producto TL 33S mini
Referencia 5WD26CDC3SN3


Componente 1

Luminotecnia
Cubierta cierre, transparente, antirreflectante
Simetría haz simétrico
Emisión de luz haz directo

Lámparas
Lámpara con alto Power LED, LED
Flujo luminoso nominal 19120lm
Eficacia lumínica 148lm/W
Temperatura de color 5000K
Índice de reproducción cromática CRI > 70
Color de luz 750
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (inicial)
Potencia nominal 129W

Dispositivo operativo
Balasto bal. elect.-DALI
Control DALI


Componente 2

Lámparas
Adicional apto para cableado transversal de 3 fases en el lado de la red


Certificados, Normas

Índice de protección IP66
Clase de aislamiento SK I (protección por puesta a tierra)
Resistencia contra impacto IK09
Rango de temperatura (operación) -25..+45°C
Certificación, designación CE


Material, color

carcasa de luminarias acero inox 1.4404 (AISI316), decapado y pulido
e-box acero inox 1.4404 (AISI316), decapado y pulido
Cubierta cierre de vidrio de seguridad


Montaje

Tipo y lugar de montaje montaje superficial, en estructura portante, en el techo


Conexión eléctrica

Conexión conexión del sistema
Tensión nominal 220..240V, 50/60Hz, CA
Resistencia a sobretensión 10kV 1,2/50µs
Cable de conexión conector integrado en la parte frontal de la carcasa de la luminaria

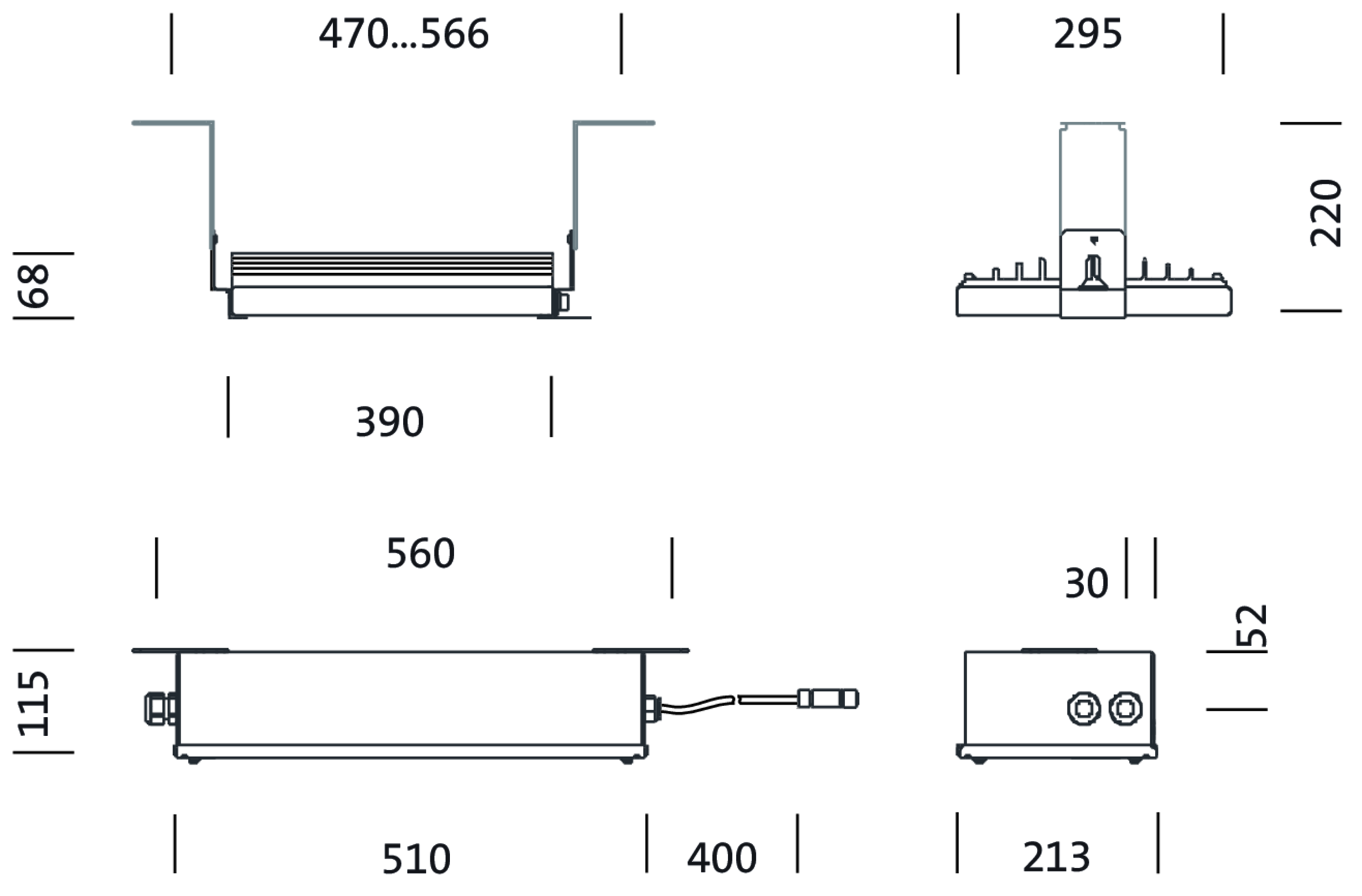

Dimensiones, peso

Longitud 390mm
Ancho 295mm
Altura 68mm
Peso 10,8kg


Vida útil

Vida útil nominal 100000h (L95/B10) a temp. amb. = 25°C

Tipo de producto
luminaria de túnel

Nombre del producto
TL 33S mini

Referencia
5WD26CDC3SN3

Luminotecnia

Cubierta
cierre, transparente, antirreflectante

Simetría
haz simétrico

Emisión de luz
haz directo

Lámparas

Lámpara
con alto Power LED, LED

Flujo luminoso nominal
19120lm

Eficacia lumínica
148lm/W

Temperatura de color
5000K

Índice de reproducción cromática
CRI > 70

Color de luz
750

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (inicial)

Potencia nominal
129W

Dispositivo operativo

Balasto
bal. elect.-DALI

Control
DALI

Lámparas

Adicional
apto para cableado transversal de 3 fases en el lado de la red

Índice de protección
IP66

Clase de aislamiento
SK I (protección por puesta a tierra)

Resistencia contra impacto
IK09

Rango de temperatura (operación)
-25..+45°C

Certificación, designación
CE

carcasa de luminarias
acero inox 1.4404 (AISI316), decapado y pulido

e-box
acero inox 1.4404 (AISI316), decapado y pulido

Cubierta
cierre de vidrio de seguridad

Tipo y lugar de montaje
montaje superficial, en estructura portante, en el techo

Conexión
conexión del sistema

Tensión nominal
220..240V, 50/60Hz, CA

Resistencia a sobretensión
10kV 1,2/50µs

Cable de conexión
conector integrado en la parte frontal de la carcasa de la luminaria

Longitud
390mm

Ancho
295mm

Altura
68mm

Peso
10,8kg

Vida útil nominal
100000h (L95/B10) a temp. amb. = 25°C
