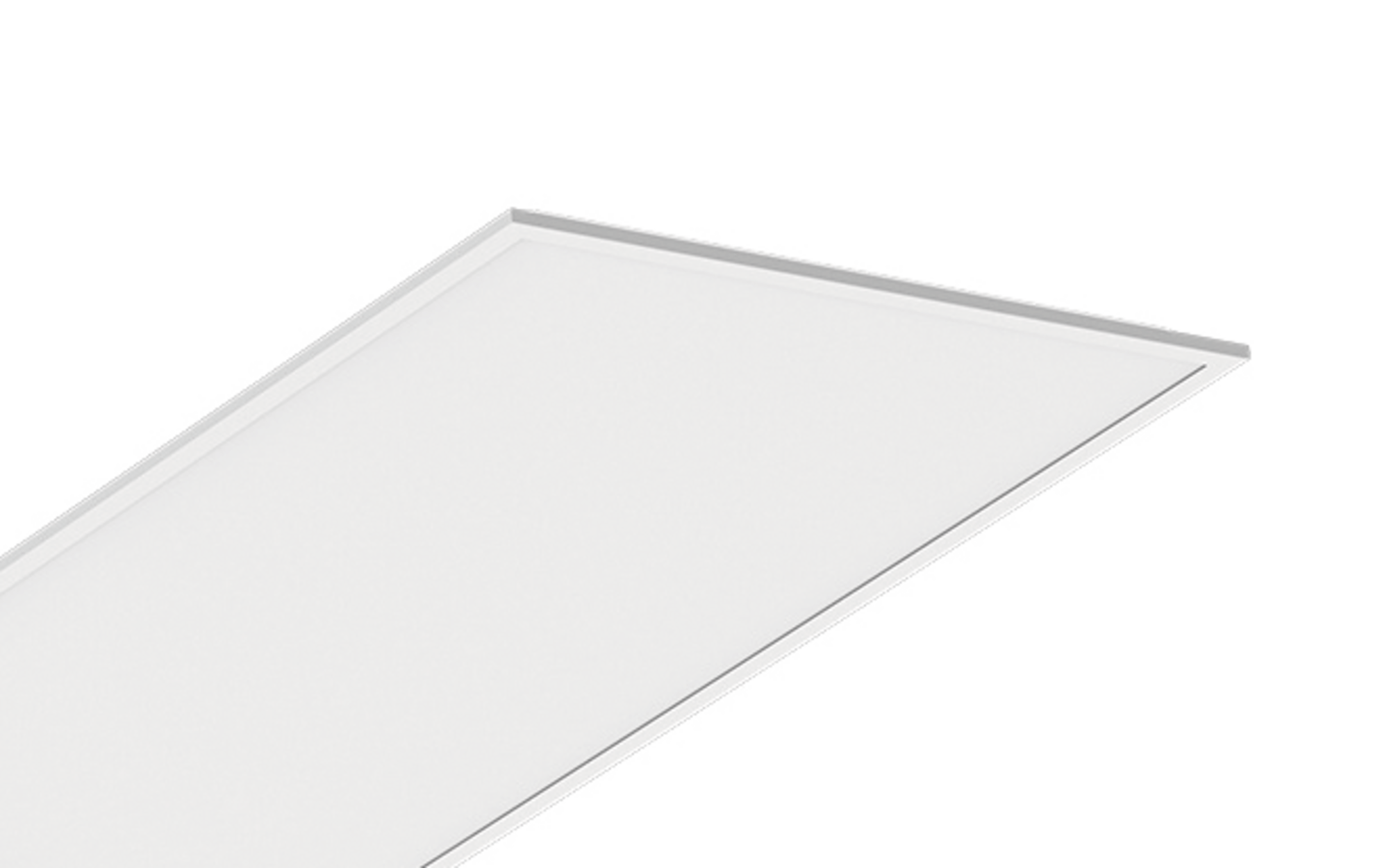

Apollon 21 linear, haz directo, Color de luz 830/840, DALI 2, Multilumen, para corte de techo

Referencia: 51MQ1AWD2M14

Descripción luminaria de oficina
Nombre del producto Apollon 21 linear
Lámpara LED
Flujo luminoso nominal 7820lm
Eficacia lumínica 173lm/W
Temperatura de color 3000/4000K
Reproducción de color CRI > 80
Potencia nominal 45,3W
Vida útil 50000h (L90/B50) a temp. amb. = 25°C, 100000h (L80/B50) a temp. amb. = 25°C
Índice de protección IP20
Resistencia contra impacto IK03
Peso 4,0kg

Apollon 21 linear, luminaria de oficina, cubierta luminotécnica directa: cubierta microprismática, de PMMA, BAP65(L<= 3000cd/m²), emisión de luz: directo haz, característica de iluminación directa: simétrico, tipo de montaje: montaje empotrado, empotrado, LED, flujo luminoso nominal: 7.820lm, eficacia lumínica: 173lm/W, color de luz: 830/840, temperatura de color: 3000/4000K, balasto: DALI 2, Multilumen, con borne, 5 polos, conexión de alimentación: 220..240V, CA/CC, 0/50..60Hz, potencia nominal: 45,3W, adecuado para elemento de iluminación de emergencia de batería única 59MQE002602A con función de autoprueba integrada según EN 60598-2-22, carcasa, de aluminio, lacado, blanco tráfico (RAL 9016), longitud: 1.195mm, ancho: 595mm, altura: 55mm, profundidad de montaje empotrado: 180mm, parte superior de la carcasa, de chapa de acero, galvanizado, tipo de protección (total): IP20, tipo de protección (cámara de luminaria, lado de cámara): IP50, clase de protección (total): SK II (a prueba de choques eléctricos), marca de verificación: CE, ENEC, UKCA, resistencia contra impacto: IK03, temperatura ambiente de funcionamiento admisible: -20..+45°C, norma: EN 60598-2-22, cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria, unidad de embalaje: 1 unidad

show moreshow less

Downloads

Información técnica del producto

Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de oficina
Nombre del producto Apollon 21 linear
Referencia 51MQ1AWD2M14

Componente 1

Luminotecnia
Cubierta cubierta microprismática
Ángulo de haz haz ancho, 90°
Simetría simétrico
Emisión de luz haz directo
UGR de dirección visual longitudinal hacia la luminaria ≤ 19
UGR de dirección visual transversal hacia la luminaria ≤ 19

Lámparas
Lámpara con LED
Flujo luminoso nominal 7820lm
Eficacia lumínica 173lm/W
Temperatura de color 3000/4000K
Índice de reproducción cromática CRI > 80
Color de luz 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (inicial)
Potencia nominal 45,3W
Adicional con cableado transversal, para luz de emergencia, para instalaciones de batería central según DIN EN 60598-2-22

Dispositivo operativo
Control DALI 2, Multilumen

Componente 2

Dispositivo operativo
Tipo de conmutación adecuado para elemento de iluminación de emergencia de batería única 59MQE002602A con función de autoprueba integrada según EN 60598-2-22

Certificados, Normas

Índice de protección IP20
Tipo de protección (cámara de luminaria, lado de cámara) IP50
Clase de aislamiento SK II (a prueba de choques eléctricos)
Resistencia contra impacto IK03
Rango de temperatura (operación) -20..+45°C
Adicional cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria
Norma EN 60598-2-22
Certificación, designación CE, ENEC, UKCA

Material, color

carcasa aluminio, lacado, blanco tráfico (RAL 9016)
Especificación de color blanco tráfico (RAL 9016)
parte superior de la carcasa chapa de acero, galvanizado
Cubierta cubierta microprismática de PMMA

Montaje

Tipo y lugar de montaje empotrado, montaje empotrado, en el techo
Disposición disposición individual
Adicional solicite los accesorios de montaje necesarios para el empotramiento en el techo por separado

Conexión eléctrica

Conexión borne, 5 polos
Tensión nominal 220..240V, 0/50..60Hz, CA/CC

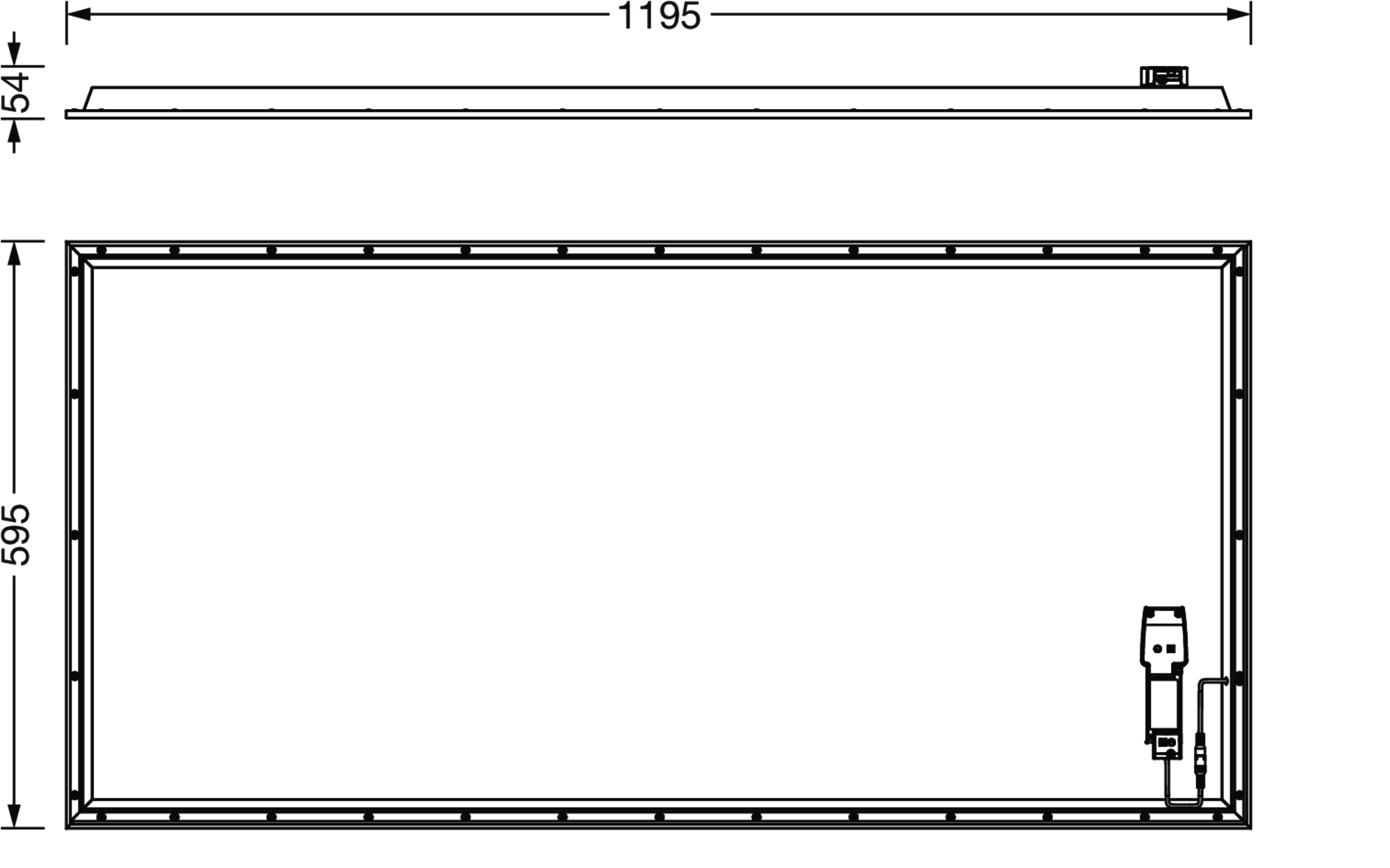

Dimensiones, peso

Longitud 1195mm
Ancho 595mm
Altura 55mm
Profundidad de montaje empotrado 180mm
Peso 4,0kg

Vida útil

Vida útil nominal 100000h (L80/B50) a temp. amb. = 25°C, 50000h (L90/B50) a temp. amb. = 25°C

Datos característicos

Tipo de producto
luminaria de oficina

Nombre del producto
Apollon 21 linear

Referencia
51MQ1AWD2M14

Componente 1

Luminotecnia

Cubierta
cubierta microprismática

Ángulo de haz
haz ancho, 90°

Simetría
simétrico

Emisión de luz
haz directo

UGR de dirección visual longitudinal hacia la luminaria
≤ 19

UGR de dirección visual transversal hacia la luminaria
≤ 19

Lámparas

Lámpara
con LED

Flujo luminoso nominal
7820lm

Eficacia lumínica
173lm/W

Temperatura de color
3000/4000K

Índice de reproducción cromática
CRI > 80

Color de luz
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (inicial)

Potencia nominal
45,3W

Adicional
con cableado transversal, para luz de emergencia, para instalaciones de batería central según DIN EN 60598-2-22

Dispositivo operativo

Control
DALI 2, Multilumen

Componente 2

Dispositivo operativo

Tipo de conmutación
adecuado para elemento de iluminación de emergencia de batería única 59MQE002602A con función de autoprueba integrada según EN 60598-2-22

Certificados, Normas

Índice de protección
IP20

Tipo de protección (cámara de luminaria, lado de cámara)
IP50

Clase de aislamiento
SK II (a prueba de choques eléctricos)

Resistencia contra impacto
IK03

Rango de temperatura (operación)
-20..+45°C

Adicional
cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria

Norma
EN 60598-2-22

Certificación, designación
CE, ENEC, UKCA

Material, color

carcasa
aluminio, lacado, blanco tráfico (RAL 9016)

Especificación de color
blanco tráfico (RAL 9016)

parte superior de la carcasa
chapa de acero, galvanizado

Cubierta
cubierta microprismática de PMMA

Montaje

Tipo y lugar de montaje
empotrado, montaje empotrado, en el techo

Disposición
disposición individual

Adicional
solicite los accesorios de montaje necesarios para el empotramiento en el techo por separado

Conexión eléctrica

Conexión
borne, 5 polos

Tensión nominal
220..240V, 0/50..60Hz, CA/CC

Dimensiones, peso

Longitud
1195mm

Ancho
595mm

Altura
55mm

Profundidad de montaje empotrado
180mm

Peso
4,0kg

Vida útil

Vida útil nominal
100000h (L80/B50) a temp. amb. = 25°C, 50000h (L90/B50) a temp. amb. = 25°C

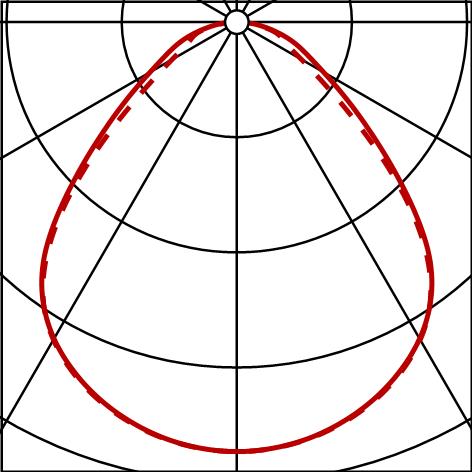

Curva de distribución luminotécnica / datos de planificación

Apollon 21 linear
luminaria de oficina, blanco tráfico (RAL 9016), DALI 2, Multilumen, 7820lm, 830/840, 1195x595mm, para corte de techo, Conexión: clema
Lámparas: 1x LED, factory setting
Referencia: 51MQ1AWD2M14

Curva de distribución luminotécnica (PDF)

Versiones del producto/accesorio

Apollon 21 linear
Lámparas: 1x LED, individual setting
Referencia: 51MQ1AWD2M14

Curva de distribución luminotécnica (PDF)
