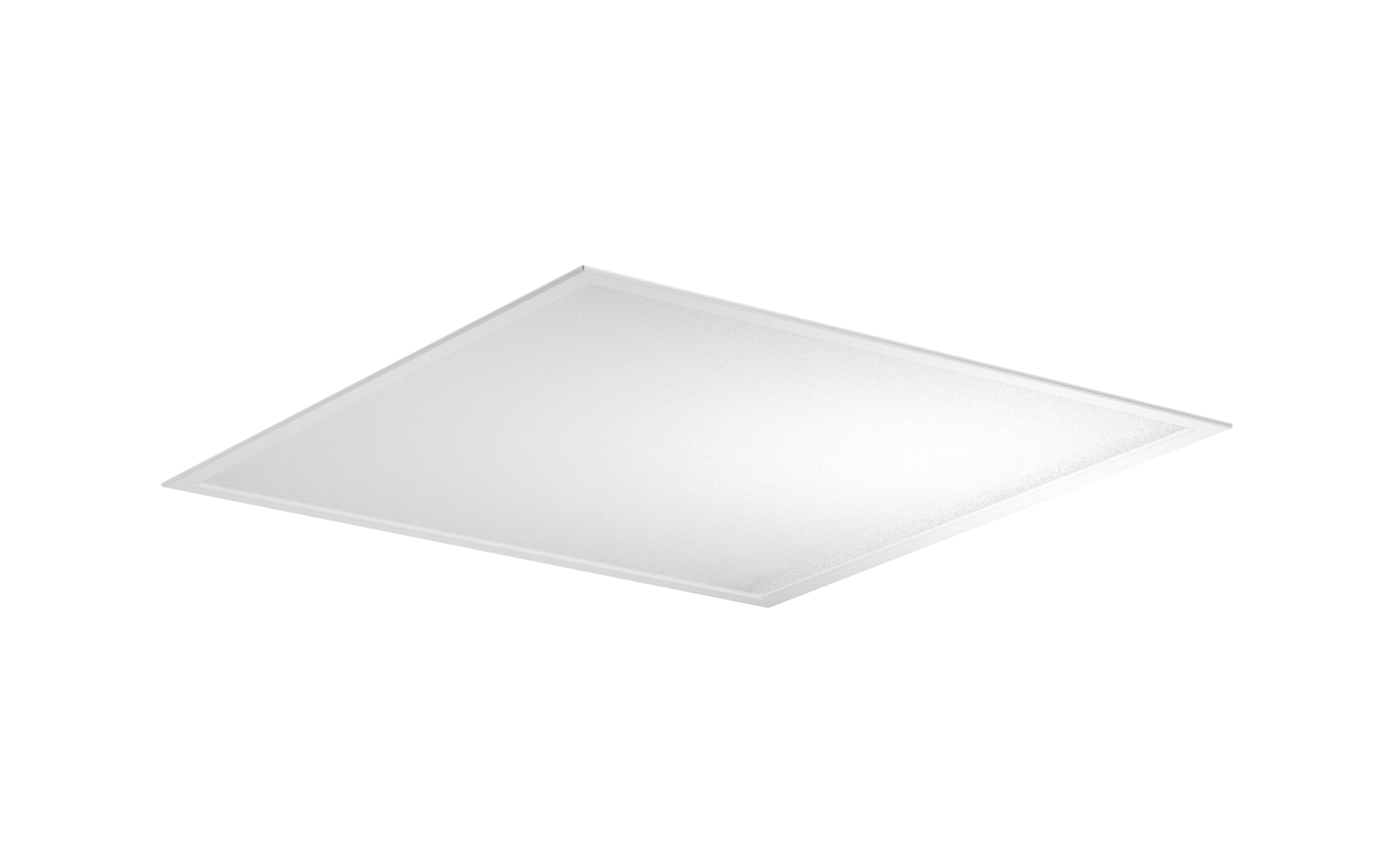

Apollon 21 square, distribution directe, Température de couleur 840, DALI 2, Multilumen, pour M600 et pour ouverture de plafond découpée

Fermer
N° de commande: 51MQ12WC2454
Enregistrer l'articleEnregistrer l'article

Désignation luminaire de bureau
Nom du produit Apollon 21 square
Lampe LED
Flux lumineux assigné 4200lm
Rendement lumineux 170lm/W
Température de couleur 4000K
Rendu des couleurs IRC > 80
Puissance assignée 24,7W
Durée de vie 50000h (L90/B50) à TA = 25°C, 100000h (L80/B50) à TA = 25°C
Degré de protection IP20
Résistance aux chocs IK03
Poids 1,8kg

Apollon 21 square, luminaire de bureau, cache d'éclairage primaire: cache microprismatique, en PMMA, BAP65 (L<= 3000cd/m²), diffusion de lumière: direct distribution, caractéristique d'éclairage primaire: symétrique, type de pose: montage par insertion, encastré, LED, flux lumineux assigné: 4.200lm, rendement lumineux: 170lm/W, température de couleur: 840, température de couleur: 4000K, ballast: DALI 2, Multilumen, avec borne, 5 broches, raccordement au secteur: 220..240V, AC/DC, 0/50..60Hz, puissance assignée: 24,7W, convient à l'élément d'éclairage de secours à batterie unique 59MQE002602A avec fonction d'autotest intégrée selon EN 60598-2-22, boîtier, en aluminium, laqué, blanc signalisation (RAL 9016), module: M600, longueur: 595mm, largeur: 595mm, hauteur: 55mm, profondeur d'encastrement: 180mm, partie supérieure du boîtier, en tôle d'acier, galvanisé, degré de protection (total): IP20, degré de protection (compartiment de lampe, côté pièce): IP54, classe de protection (total): classe de protection II (double isolation), marquage: CE, ENEC, UKCA, résistance aux chocs: IK03, température ambiante de fonctionnement admissible: -20..+45°C, norme: EN 60598-2-22, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit luminaire de bureau
Nom du produit Apollon 21 square
N° de commande 51MQ12WC2454

Composant 1

Technologie d'éclairage
Cache cache microprismatique
Angle de réflexion distribution extensive, 90°
Symétrie symétrique
Diffusion de lumière distribution directe
UGR direction par rapport à l'axe longitudinal du luminaire ≤ 19
UGR direction par rapport à l'axe transversal du luminaire ≤ 19

Composants
Lampe avec LED
Flux lumineux assigné 4200lm
Rendement lumineux 170lm/W
Température de couleur 4000K
Index de rendu des couleurs IRC > 80
Température de couleur 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Puissance assignée 24,7W
Supplément avec un câblage continu, pour la fonction d'éclairage de secours, pour une installation à batterie centrale conforme DIN EN 60598-2-22

Appareil de service
Système de commande DALI 2, Multilumen

Composant 2

Appareil de service
Mode de commutation convient à l'élément d'éclairage de secours à batterie unique 59MQE002602A avec fonction d'autotest intégrée selon EN 60598-2-22

Certificats, Normes

Degré de protection IP20
Degré de protection (compartiment de lampe, côté pièce) IP54
Classe de protection classe de protection II (double isolation)
Résistance aux chocs IK03
Plage de température (fonctionnement) -20..+45°C
Norme EN 60598-2-22
Marque de contrôle, marquage CE, ENEC, UKCA

Matière, Couleur

boîtier aluminium, laqué, blanc signalisation (RAL 9016)
Spécification de couleur blanc signalisation (RAL 9016)
partie supérieure du boîtier tôle d'acier, galvanisé
Cache cache microprismatique en PMMA

Montage

Type de montage, emplacement de montage encastré, montage par insertion, dans le plafond
Agencement disposition simple
Supplément veuillez commander séparément les accessoires de montage nécessaires pour l'encastrement au plafond

Raccordement électrique

Raccordement borne, 5 broches
Tension nominale 220..240V, 0/50..60Hz, AC/DC

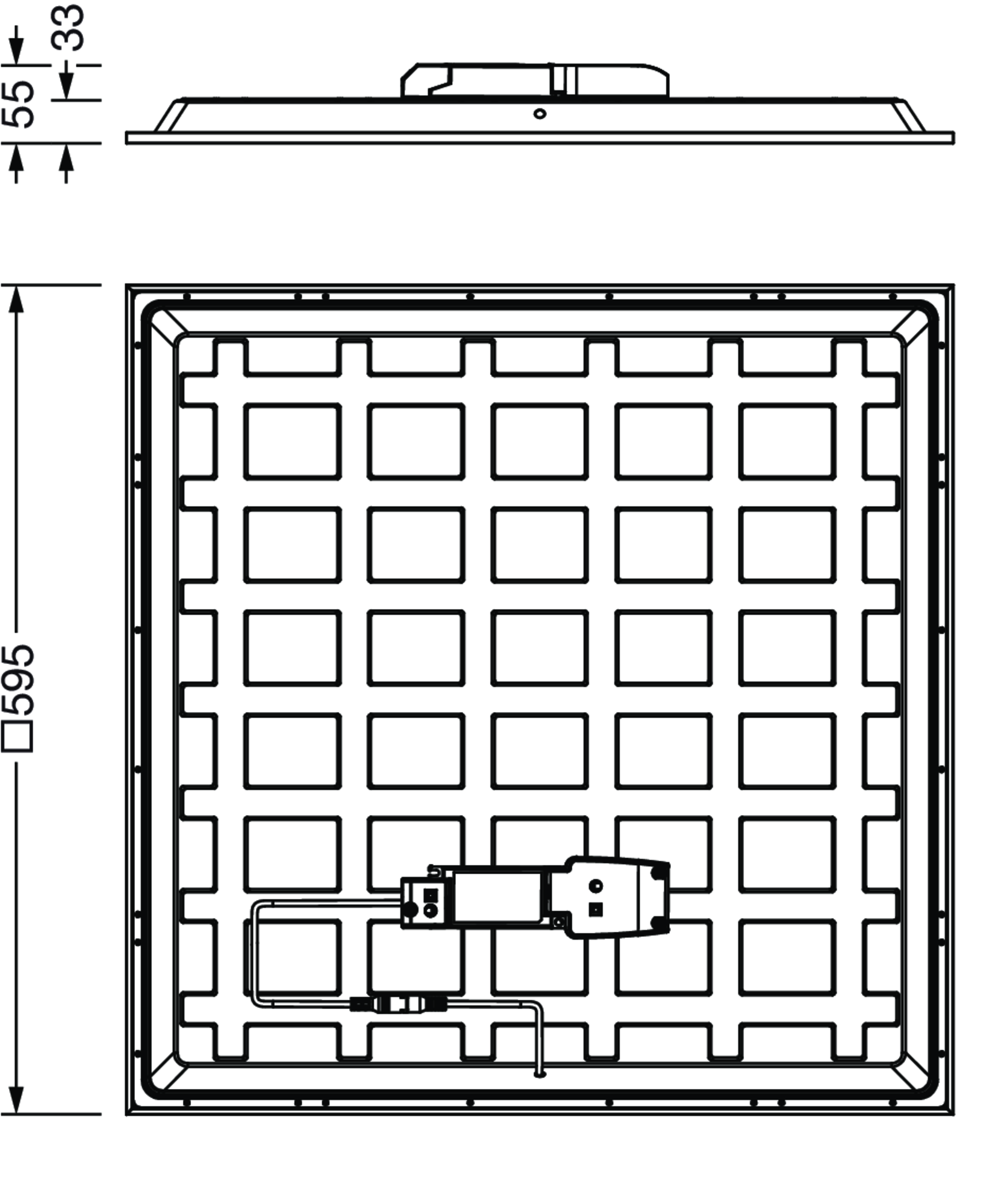

Dimensions, Poids

Longueur 595mm
Largeur 595mm
Hauteur 55mm
Profondeur d'encastrement 180mm
Poids 1,8kg

Durée de vie

Durée de vie assignée 100000h (L80/B50) à TA = 25°C, 50000h (L90/B50) à TA = 25°C

Type de produit
luminaire de bureau

Nom du produit
Apollon 21 square

N° de commande
51MQ12WC2454

Technologie d'éclairage

Cache
cache microprismatique

Angle de réflexion
distribution extensive, 90°

Symétrie
symétrique

Diffusion de lumière
distribution directe

UGR direction par rapport à l'axe longitudinal du luminaire
≤ 19

UGR direction par rapport à l'axe transversal du luminaire
≤ 19

Composants

Lampe
avec LED

Flux lumineux assigné
4200lm

Rendement lumineux
170lm/W

Température de couleur
4000K

Index de rendu des couleurs
IRC > 80

Température de couleur
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Puissance assignée
24,7W

Supplément
avec un câblage continu, pour la fonction d'éclairage de secours, pour une installation à batterie centrale conforme DIN EN 60598-2-22

Appareil de service

Système de commande
DALI 2, Multilumen

Appareil de service

Mode de commutation
convient à l'élément d'éclairage de secours à batterie unique 59MQE002602A avec fonction d'autotest intégrée selon EN 60598-2-22

Degré de protection
IP20

Degré de protection (compartiment de lampe, côté pièce)
IP54

Classe de protection
classe de protection II (double isolation)

Résistance aux chocs
IK03

Plage de température (fonctionnement)
-20..+45°C

Norme
EN 60598-2-22

Marque de contrôle, marquage
CE, ENEC, UKCA

boîtier
aluminium, laqué, blanc signalisation (RAL 9016)

Spécification de couleur
blanc signalisation (RAL 9016)

partie supérieure du boîtier
tôle d'acier, galvanisé

Cache
cache microprismatique en PMMA

Type de montage, emplacement de montage
encastré, montage par insertion, dans le plafond

Agencement
disposition simple

Supplément
veuillez commander séparément les accessoires de montage nécessaires pour l'encastrement au plafond

Raccordement
borne, 5 broches

Tension nominale
220..240V, 0/50..60Hz, AC/DC

Longueur
595mm

Largeur
595mm

Hauteur
55mm

Profondeur d'encastrement
180mm

Poids
1,8kg

Durée de vie assignée
100000h (L80/B50) à TA = 25°C, 50000h (L90/B50) à TA = 25°C

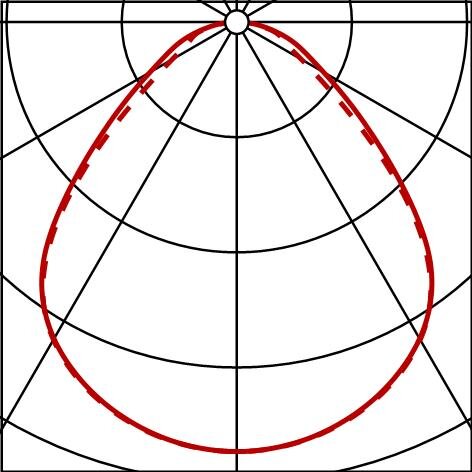

Rapport photométrique / données de planification

Apollon 21 square
luminaire de bureau, blanc signalisation (RAL 9016), DALI 2, Multilumen, 4200lm, 840, 595x595mm, pour M600 et pour ouverture de plafond découpée, Raccordement: borne
Composants: 1x LED
N° de commande: 51MQ12WC2454

Rapport photométrique (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
