5MZ312D0TWB

Lukke
Bestillingsnummer: 5MZ312D0TWB
Huske artikkelHuske artikkel

Varetekst kontorarmatur
Produktnavn Scriptus® 11
Lyskilde LED
Anslått lysfluks 11150lm
Lysutbytte 116lm/W
Fargetemperatur 3000..6500K
Fargegjengivelse CRI > 80
Anslått effekt 96W
Levetid 50000 t (L85/B50) ved OT = 25°C
Kapslingsklasse IP20
Vekt 6,6kg

Scriptus® 11, kontorarmatur, primært lystekn. deksel: linser, BAP65 (L<= 3000cd/m²), lysutstråling: direkte/indirekte spredende, primær lyskarakteristikk: symmetrisk, monteringstype: nedhengt montering, LED, anslått lysfluks: 11.150lm, lysutbytte: 116lm/W, lysfarge: 8tw, fargetemperatur: 3000..6500K, forkoblingsenhet: DALI DT8, med klemme, 5-polet, strømtilkobling: 230V, AC, 50Hz, anslått effekt: 96W, LED, forkoblingsenhet: HF-DALI, armaturhus, armaturhus, fra aluminium, trafikkhvit (RAL 9016), lengde: 1.768mm, bredde: 114mm, høyde: 57mm, kapslingsgrad (totalt): IP20, beskyttelsesklasse (totalt): VK I (vernejording), kontrolltegn: CE, vernemerking: F, tillatt driftsomgivelsestemperatur: <= +25°C, norm: EN 50419, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype kontorarmatur
Produktnavn Scriptus® 11
Bestillingsnummer 5MZ312D0TWB

Komponenter 1

Lysteknikk
Deksel linser
Symmetri symmetrisk
Lysutstråling direkte/indirekte strålende
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning
Lyskilde med LED
Anslått lysfluks 11150lm
Lysutbytte 116lm/W
Fargetemperatur 3000..6500K
Fargegjengivelsesindeks CRI > 80
Lysfarge 8tw
Anslått effekt 96W

Driftsapparat
Forkoblingsenhet HF-DALI
Styring mot DALI DT8

Komponenter 2

Bestykning
Lyskilde med LED

Driftsapparat
Forkoblingsenhet HF-DALI

Sertifikater, Standarder

Kapslingsklasse IP20
Isolasjonsklasse VK I (vernejording)
Vernemerking F
Temperaturområde (drift) ≤ +25°C
Norm EN 50419
Testmerking, merking CE

Materiale, Farge

armaturhus aluminium, trafikkhvit (RAL 9016)
armaturhus aluminium, trafikkhvit (RAL 9016)
Fargespesifikasjon trafikkhvit (RAL 9016)
Deksel linser

Montasje

Montasjetype, montasjested nedhengt montering, på wire
Anordning enkeltanordning

Elektrisk tilkobling

Tilkobling klemme, 5-polet
Nominell spenning 230V, 230..240V, 50Hz, AC

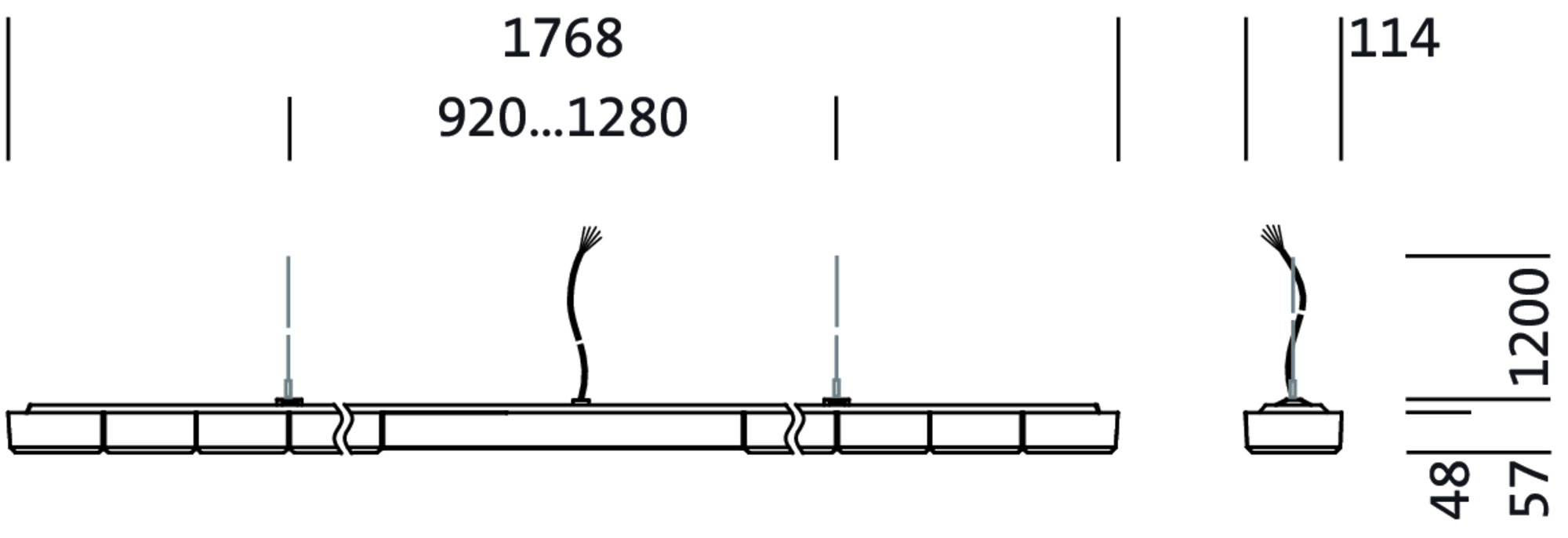

Dimensjoner, Vekt

Lengde 1768mm
Bredde 114mm
Høyde 57mm
Vekt 6,6kg

Levetid

Anslått levetid 50000 t (L85/B50) ved OT = 25°C

Produkttype
kontorarmatur

Produktnavn
Scriptus® 11

Bestillingsnummer
5MZ312D0TWB

Lysteknikk

Deksel
linser

Symmetri
symmetrisk

Lysutstråling
direkte/indirekte strålende

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Bestykning

Lyskilde
med LED

Anslått lysfluks
11150lm

Lysutbytte
116lm/W

Fargetemperatur
3000..6500K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
8tw

Anslått effekt
96W

Driftsapparat

Forkoblingsenhet
HF-DALI

Styring mot
DALI DT8

Bestykning

Lyskilde
med LED

Driftsapparat

Forkoblingsenhet
HF-DALI

Kapslingsklasse
IP20

Isolasjonsklasse
VK I (vernejording)

Vernemerking
F

Temperaturområde (drift)
≤ +25°C

Norm
EN 50419

Testmerking, merking
CE

armaturhus
aluminium, trafikkhvit (RAL 9016)

armaturhus
aluminium, trafikkhvit (RAL 9016)

Fargespesifikasjon
trafikkhvit (RAL 9016)

Deksel
linser

Montasjetype, montasjested
nedhengt montering, på wire

Anordning
enkeltanordning

Tilkobling
klemme, 5-polet

Nominell spenning
230V, 230..240V, 50Hz, AC

Lengde
1768mm

Bredde
114mm

Høyde
57mm

Vekt
6,6kg

Anslått levetid
50000 t (L85/B50) ved OT = 25°C

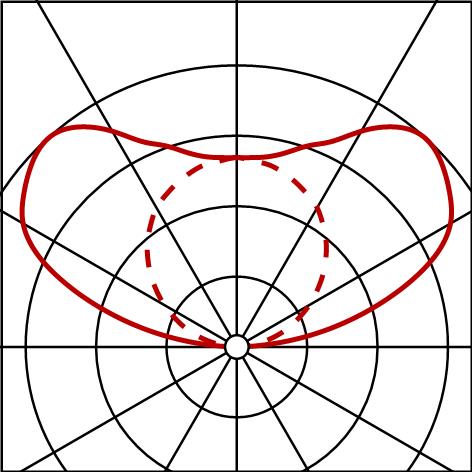

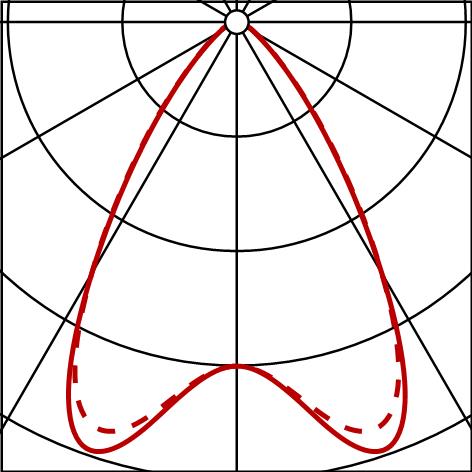

Fotometrisk rapport / planleggingsdata

Scriptus® 11
kontorarmatur, trafikkhvit (RAL 9016), DALI DT8, 11150lm, 8tw, 1768x114mm, Tilkobling: klemme
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: only direct ratio, 6500K
Bestillingsnummer: 5MZ312D0TWB

Fotometrisk rapport (PDF)
Produktversjoner/tilbehør

Scriptus® 11
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: only direct ratio, 3000K
Bestillingsnummer: 5MZ312D0TWB

Fotometrisk rapport (PDF)

Scriptus® 11
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: only indirect ratio, 3000K
Bestillingsnummer: 5MZ312D0TWB

Fotometrisk rapport (PDF)

Scriptus® 11
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: only indirect ratio, 6500K
Bestillingsnummer: 5MZ312D0TWB

Fotometrisk rapport (PDF)

Scriptus® 11
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: colour temperature 3000K
Bestillingsnummer: 5MZ312D0TWB

Relux (ROLF)
Dialux (ULD)

Scriptus® 11
Bestykning: 1x LED 3000K+6500K / CRI >= 80, individual setting: colour temperature 6500K
Bestillingsnummer: 5MZ312D0TWB

Relux (ROLF)
Dialux (ULD)
