Highbay 21

Types de produitsConfiguration et fiches techniques

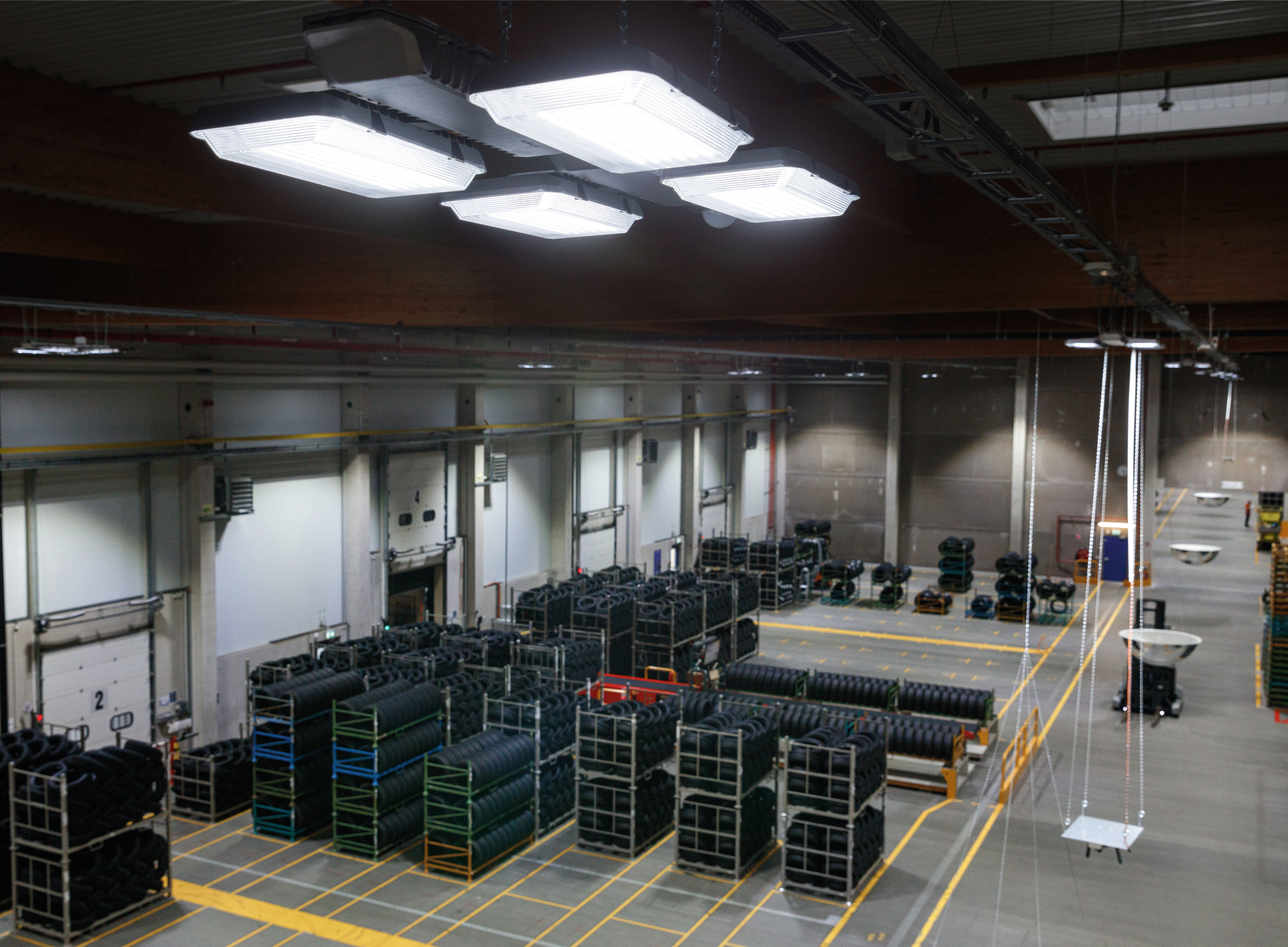

The universal high bay lighting solution with a view to the future. Thanks to three construction sizes, different light distributions and mounting options, a wide range of applications opens up for demanding high bay lighting solutions. The highly efficient lens-based optical system ensures low operating costs and the best visual comfort. At the same time, the Highbay 11 is resistant to extreme ambient temperatures and is therefore prepared for long-lasting, reliable operation.

Our performance solution: Highbay 11 is our innovative high bay luminaire with maximum efficiency, service life and flexibility

Types de produits

with 2 luminaire heads narrow or wide distribution | jusqu’à 100 000h à 25°C

with 2 luminaire heads narrow or wide distribution | jusqu’à 100 000h à 25°C

Introduction famille de produits

Données caractéristiques

Désignation luminaire pour halls
Effet de la lumière distribution directe symétrique intensive; distribution directe symétrique extensive
Flux lumineux 26200lm à 36000lm
Température de couleur 4000K
Commande DALI 2
Degré de protection IP66
Classe de protection classe de protection I (mise à la terre)
Symbole de protection D
Résistance aux chocs IK08
IFS conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire

Particularités

Système optique très efficace basé sur des lentilles, offrant une protection élevée contre l’éblouissement (UGR ≤ 22) et un rendement pouvant atteindre 180lm/W pour une durée de vie jusqu’à 100 000 heures
Capteurs supplémentaires en option pour la commande de l’éclairage basée sur les mouvements et sur la lumière du jour
Grande robustesse grâce à une classe de protection IP65 et utilisation possible à des températures ambiantes jusqu’à 70°C
Adapté à une large gamme d’applications grâce à ses multiples variantes de tailles offrant des flux lumineux pouvant aller jusqu’à 64 000lm et à ses nombreuses possibilités de répartition de la lumière et de montage
Également disponible en version protégée contre les balles grâce au renforcement mécanique du boîtier – idéal pour les salles de sport

Configuration et fiches techniques

Effet de la lumière

Flux lumineux assigné

  • luminaire according to the requirements of the automotive industry (LABS free)
  • luminaire with optional PC cover: complies to IFS requirements for use in the food industry
  • optional clear cover made of toughened safety glass for increased chemical resistance, protection against soiling and easier lens cleaning
  • suspended mounting with wire or chain with 4 suspension points on luminaire side (4-fold suspension on ceiling side with one fixing point / 2-fold suspension on ceiling side with two fixing points)
  • mounting close to the ceiling with two mounting brackets on the front (not suitable for ball-proof luminaires)
  • accessoires de fixation à commander séparément (en nombre suffisant)
  • si nécessaire, commander séparément la chaîne supplémentaire pour une hauteur de suspension supérieure (en remplacement de la chaîne standard de la suspension | veillez à prendre en compte la hauteur de suspension souhaitée et le nombre de brins de la chaîne)
  • Connecteur de luminaire pour fixation de luminaires montés côté à côte à commander séparément si nécessaire (non disponible pour les luminaires protégés contre les balles)
  • prismatique pour répartition elliptique ou diffuse de la lumière à commander séparément si nécessaire (pas pour les luminaires protégés contre les balles)
  • Cache transparent à commander séparément si nécessaire (non disponible pour les luminaires protégés contre les balles)
  • exécutions avec température de couleur 3000K, 5000K ou 6500K sur demande

Résultats

Highbay 21-L, distribution intensive, LED, 840, DALI 2, AC

N° de commande: 51HK41DB4MCA GTIN (EAN): 4058352883440
ComposantsTempérature de couleurRendu des couleursFlux lumineuxPuissance de raccordementRendement lumineuxCommandetaDimension (mm)Pds (kg)
LED4000KIRC > 8026200lm147W180lm/WDALI 2-30..+60°C471x3905,4
Afficher tous les détails
Texte d'appel d'offreFiche technique (PDF, version détaillée)Rapport photométrique / données de planificationListe complète des téléchargements

Highbay 21-L, distribution extensive, LED, 840, DALI 2, AC

N° de commande: 51HK42DB4MCA GTIN (EAN): 4058352883532
ComposantsTempérature de couleurRendu des couleursFlux lumineuxPuissance de raccordementRendement lumineuxCommandetaDimension (mm)Pds (kg)
LED4000KIRC > 8026500lm147W178lm/WDALI 2-30..+60°C471x3905,4
Afficher tous les détails
Texte d'appel d'offreTexte d'appel d'offres neutreFiche technique (PDF, version détaillée)Rapport photométrique / données de planificationListe complète des téléchargements

Highbay 21-L, distribution extensive, LED, 840, DALI 2, AC

N° de commande: 51HK42DB4QCA GTIN (EAN): 4058352883549
ComposantsTempérature de couleurRendu des couleursFlux lumineuxPuissance de raccordementRendement lumineuxCommandetaDimension (mm)Pds (kg)
LED4000KIRC > 8036000lm200W180lm/WDALI 2-30..+60°C471x3905,6
Afficher tous les détails
Texte d'appel d'offreFiche technique (PDF, version détaillée)Rapport photométrique / données de planificationListe complète des téléchargements

Highbay 21-L, distribution intensive, LED, 840, DALI 2, AC

N° de commande: 51HK41DB4MCAGTIN (EAN): 4058352883440

ComposantsLED
Température de couleur4000K
Rendu des couleursIRC > 80
Flux lumineux26200lm
Puissance de raccordement147W
Rendement lumineux180lm/W
CommandeDALI 2
ta-30..+60°C

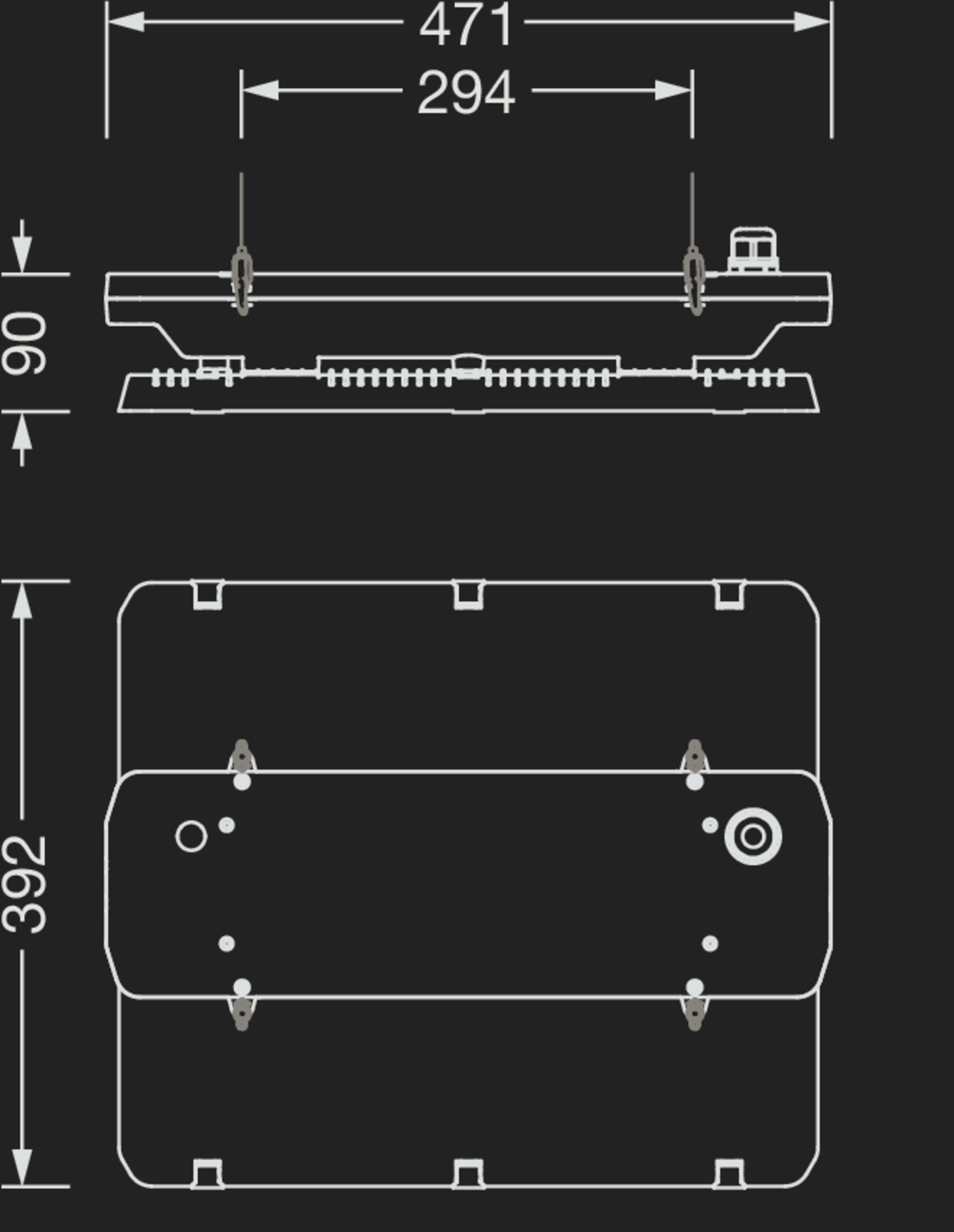

Dimension (mm)471x390
Pds (kg)5,4
Afficher tous les détails

Highbay 21-L, distribution extensive, LED, 840, DALI 2, AC

N° de commande: 51HK42DB4MCAGTIN (EAN): 4058352883532

ComposantsLED
Température de couleur4000K
Rendu des couleursIRC > 80
Flux lumineux26500lm
Puissance de raccordement147W
Rendement lumineux178lm/W
CommandeDALI 2
ta-30..+60°C
Dimension (mm)471x390
Pds (kg)5,4
Afficher tous les détails

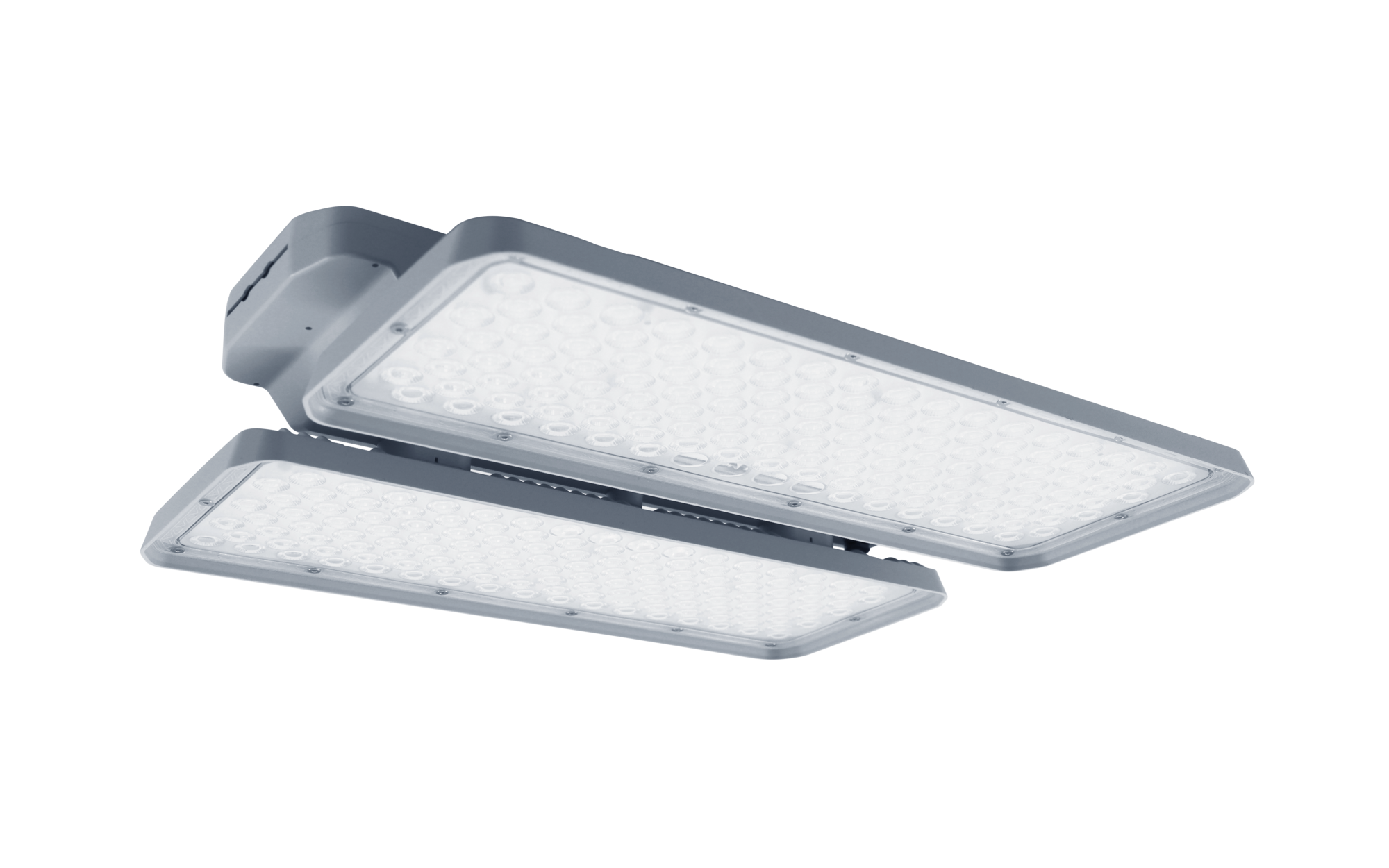

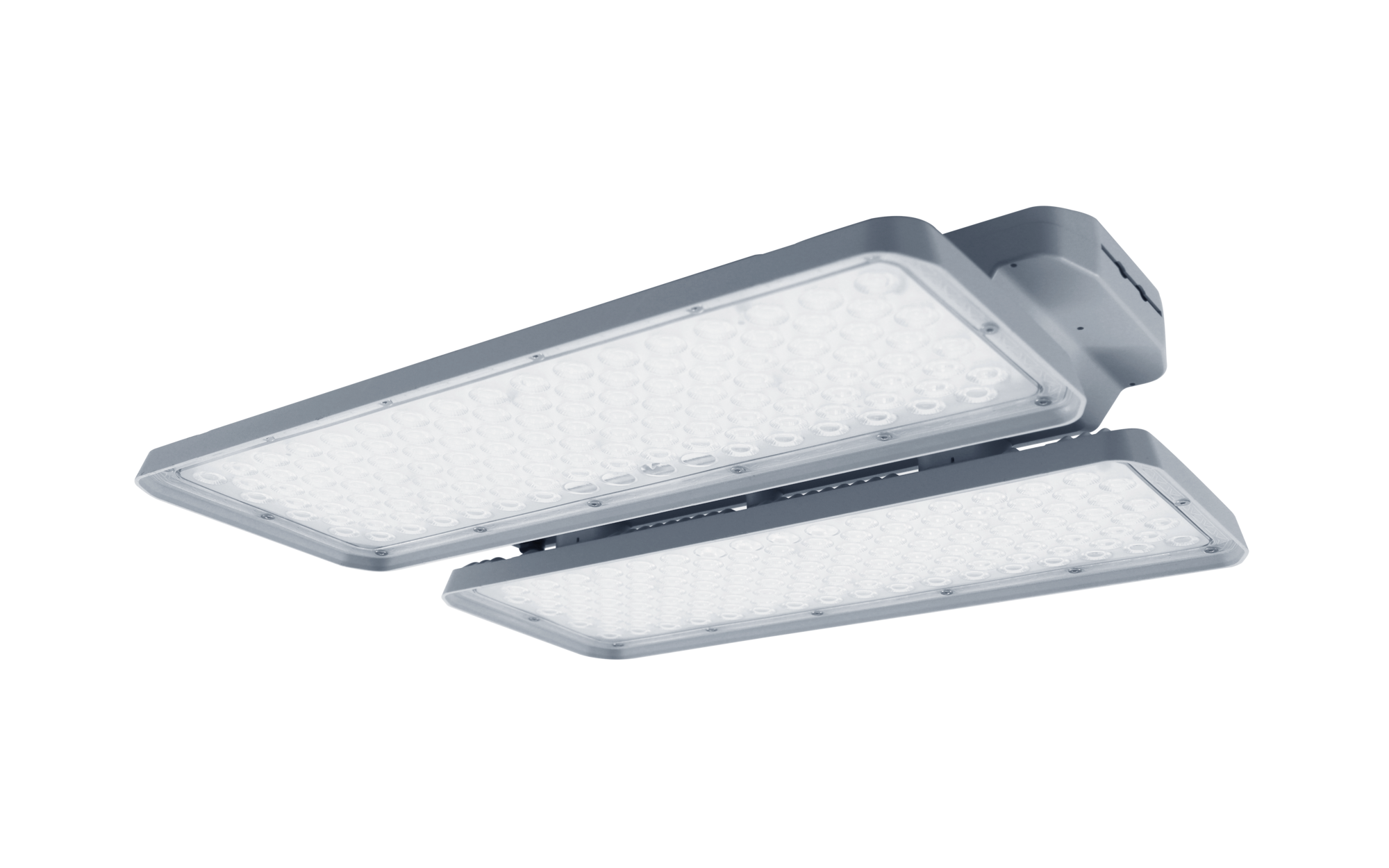

Highbay 21-L, distribution extensive, LED, 840, DALI 2, AC

N° de commande: 51HK42DB4QCAGTIN (EAN): 4058352883549

ComposantsLED
Température de couleur4000K
Rendu des couleursIRC > 80
Flux lumineux36000lm
Puissance de raccordement200W
Rendement lumineux180lm/W
CommandeDALI 2
ta-30..+60°C
Dimension (mm)471x390
Pds (kg)5,6
Afficher tous les détails

Accessoires optionnels

Désignationcache, distribution elliptique, PC, stabilisé UV, L= 313mm, B= 174mmUE2 piècesPds (kg)0,5N° de commande: 59HL91003GTIN (EAN): 4058352341667Afficher tous les détails
Désignationcache, distribution diffuse, PC, stabilisé UV, L= 313mm, B= 174mmUE2 piècesPds (kg)0,5N° de commande: 59HL91004GTIN (EAN): 4058352341674Afficher tous les détails
Désignationcache, verre, L= 313mm, B= 174mmUE2 piècesPds (kg)0,6N° de commande: 59HL91001GTIN (EAN): 4058352323519Afficher tous les détails
Désignationcache, PC, stabilisé UV, L= 313mm, B= 174mmUE2 piècesPds (kg)0,5N° de commande: 59HL91002GTIN (EAN): 4058352341650Afficher tous les détails
Désignationsuspension par chaîne 1 point, hauteur de suspension 410/460mm ±15mmUE1 piècePds (kg)0,5N° de commande: 59HL92001GTIN (EAN): 4058352332405Afficher tous les détails
Désignationsuspension par chaîne 2 points, hauteur de suspension 480mm ±15mmUE Pds (kg)0,5N° de commande: 59HL92002GTIN (EAN): 4058352332429Afficher tous les détails
Désignationchaîne nouée, acier, galvaniséUEmlPds (kg)0,1N° de commande: 5LY9001GTIN (EAN): 4039806184290Afficher tous les détails
Désignationsuspension par câble 1 point, hauteur de suspension 0,4..1,4mUE1 piècePds (kg)0,2N° de commande: 59HL92004GTIN (EAN): 4058352329948Afficher tous les détails
Désignationsuspension par câble 2 points, hauteur de suspension 0,4..1,4mUE Pds (kg)0,2N° de commande: 59HL92005GTIN (EAN): 4058352329962Afficher tous les détails
Désignationétrier de montage au mur, réglableUE2 piècesPds (kg)0,8N° de commande: 59HL92006GTIN (EAN): 4058352325315Afficher tous les détails
Désignationraccord de luminaire, acier, galvaniséUE2 piècesPds (kg)1,7N° de commande: 59HL92007GTIN (EAN): 4058352341681Afficher tous les détails
