Highbay 11

ProducttypesConfiguration & Datasheets

Die universelle Hallenlichtlösung mit Blick in die Zukunft. Dank drei Baugrößen, unterschiedlichen Lichtverteilungen und Montagemöglichkeiten eröffnet sich ein breites Einsatzspektrum für anspruchsvolle Hallenbeleuchtungslösungen. Das hocheffiziente linsenbasierte Optiksystem sorgt für niedrige Betriebskosten und besten Sehkomfort. Gleichzeitig ist die Highbay 11 widerstandsfähig gegenüber extremen Umgebungstemperaturen und ist somit gewappnet für einen langlebigen, zuverlässigen Betrieb.

Unsere Performancelösung: Highbay 11 ist unsere innovative Hallenleuchte mit dem Maximum an Effizienz, Lebensdauer und Flexibilität

Producttypes

mit 2 Lichtköpfen eng oder breit strahlend | bis zu 100.000h bei 25°C

mit 4 Lichtköpfen eng oder breit strahlend | bis zu 100.000h bei 25°C

mit 6 Lichtköpfen eng oder breit strahlend | bis zu 100.000h bei 25°C

Sensoren für lokale Steuerung | für Regal- und Hochregallager

Sensoren für lokale Steuerung | für Versandflächen (5…14m)

Sensoren mit DALI2-Schnittstelle | für Regal- und Hochregallager

Sensoren mit DALI2-Schnittstelle | für Versandflächen (5…14m)

Sensoren mit DALI2-Schnittstelle | für Regal- und Hochregallager mit Tageslichtsensor - für große Montagehöhen

mit 6 Lichtköpfen eng oder breit strahlend | bis zu 100.000h bei 25°C

Intro to Productfamily

Data

Bezeichnung Hallenleuchte LED
Lichtwirkung direkt symmetrisch eng strahlend; direkt symmetrisch breit strahlend
Nettolichtstrom 48560lm bis 49690lm
Farbtemperatur 4000K
Steuerung DALI (mit drei DALI-Adressen)
Schutzart IP65
Schutzklasse SK I (Schutzerdung)
Schutzzeichen D
Schlagfestigkeit IK08 mit Glas- oder PC-Abdeckung
IFS entspricht den Anforderungen von IFS (International Featured Standards) für Sicherheit und Qualität in der Lebensmittelindustrie

Specials

Hocheffizientes linsenbasiertes Optiksystem mit hoher Entblendung (UGR ≤ 22) und bis zu 180lm/W bei gleichzeitig langer Lebensdauer bis zu 100.000 Stunden
Optionale Sensorik für Lichtsteuerung in Abhängigkeit von Bewegung und vorhandenem Tageslicht
Sehr robust mit Schutzart IP65 für zuverlässigen Betrieb und geeignet für Umgebungstemperaturen von bis zu 70°C
Bereit für ein breites Einsatzspektrum durch verschiedene Baugrößen mit Lumenpaketen bis 64.000lm, unterschiedlichen Lichtverteilungen und Montagemöglichkeiten
Auch als ballwurfsichere Variante mit mechanischer Verstärkung des Gehäuses lieferbar – optimal geeignet für Sporthallen

Configuration & Datasheets

Lichtwirkung

Bemessungslichtstrom

  • Leuchte entsprechend den Anforderungen der Automobilindustrie (LABS free)
  • Leuchte mit optionaler PC-Abdeckung: entspricht den Anforderungen des IFS für den Einsatz in der Lebensmittelindustrie
  • optionale klare Abdeckung aus Einscheibensicherheitsglas (ESG) für erhöhte chemische Resistenz, zum Schutz vor Verschmutzung sowie für leichtere Reinigung der Linsen
  • abgehängte Montage mit Seil oder Kette bei dreilängiger Leuchte leuchtenseitig mit 8 Abhängepunkten (2 Sets mit 4-fach Abhängung, deckenseitig mit zwei Befestigungspunkten / 2 Sets mit 2-fach Abhängung, deckenseitig mit vier Befestigungspunkten)
  • Befestigungszubehör (in entsprechender Anzahl) bitte zusätzlich bestellen
  • zusätzliche Kette bei größerer Abhängehöhe bei Bedarf bitte zusätzlich bestellen (als Ersatz für die serienmäßige Kette der Kettenabhängung | bitte gewünschte Abhängehöhe und Anzahl der Kettenstränge berücksichtigen)
  • Leuchtenverbinder zur Fixierung von nebeneinander montierten Leuchten bei Bedarf bitte zusätzlich bestellen (nicht bei ballwurfsicherer Leuchte)
  • Prismenabdeckung für elliptische oder streuende Lichtverteilung bei Bedarf bitte zusätzlich bestellen (nicht bei ballwurfsicherer Leuchte)
  • Klare Abdeckung bei Bedarf bitte zusätzlich bestellen (nicht bei ballwurfsicherer Leuchte)
  • Ausführungen mit Farbtemperatur 3000K, 5000K oder 6500K auf Anfrage

Results

Highbay 11, breit strahlend, 3x 2x LED, 840, DALI (3 Adressen), AC

Bestell-Nr.: 51HLA2D34SCAGTIN (EAN): 4058352474860
BestückungFarbtemperaturFarbwiedergabeLichtstromAnschlussleistungLichtausbeuteSteuerungtaAbmessung (mm)Gew. (kg)Preis (EUR)
3x 2x LED4000KCRI > 8049690lm284W175lm/WDALI (3 Adressen)-35..+45°C1410x50013,32319,00
Show details
AusschreibungstextDatenblatt (PDF, ausführlich)Photometric report / planning dataAll Downloads

Highbay 11, eng strahlend, 3x 2x LED, 840, DALI (3 Adressen), AC

Bestell-Nr.: 51HLA1D34SCAGTIN (EAN): 4058352322949
BestückungFarbtemperaturFarbwiedergabeLichtstromAnschlussleistungLichtausbeuteSteuerungtaAbmessung (mm)Gew. (kg)Preis (EUR)
3x 2x LED4000KCRI > 8048560lm284W171lm/WDALI (3 Adressen)-35..+45°C1410x50013,32844,00
Show details
AusschreibungstextDatenblatt (PDF, ausführlich)Photometric report / planning dataAll Downloads

Highbay 11, breit strahlend, 3x 2x LED, 840, DALI (3 Adressen), AC

Bestell-Nr.: 51HLA2D34SCAGTIN (EAN): 4058352474860

Bestückung3x 2x LED
Farbtemperatur4000K
FarbwiedergabeCRI > 80
Lichtstrom49690lm
Anschlussleistung284W
Lichtausbeute175lm/W
SteuerungDALI (3 Adressen)
ta-35..+45°C

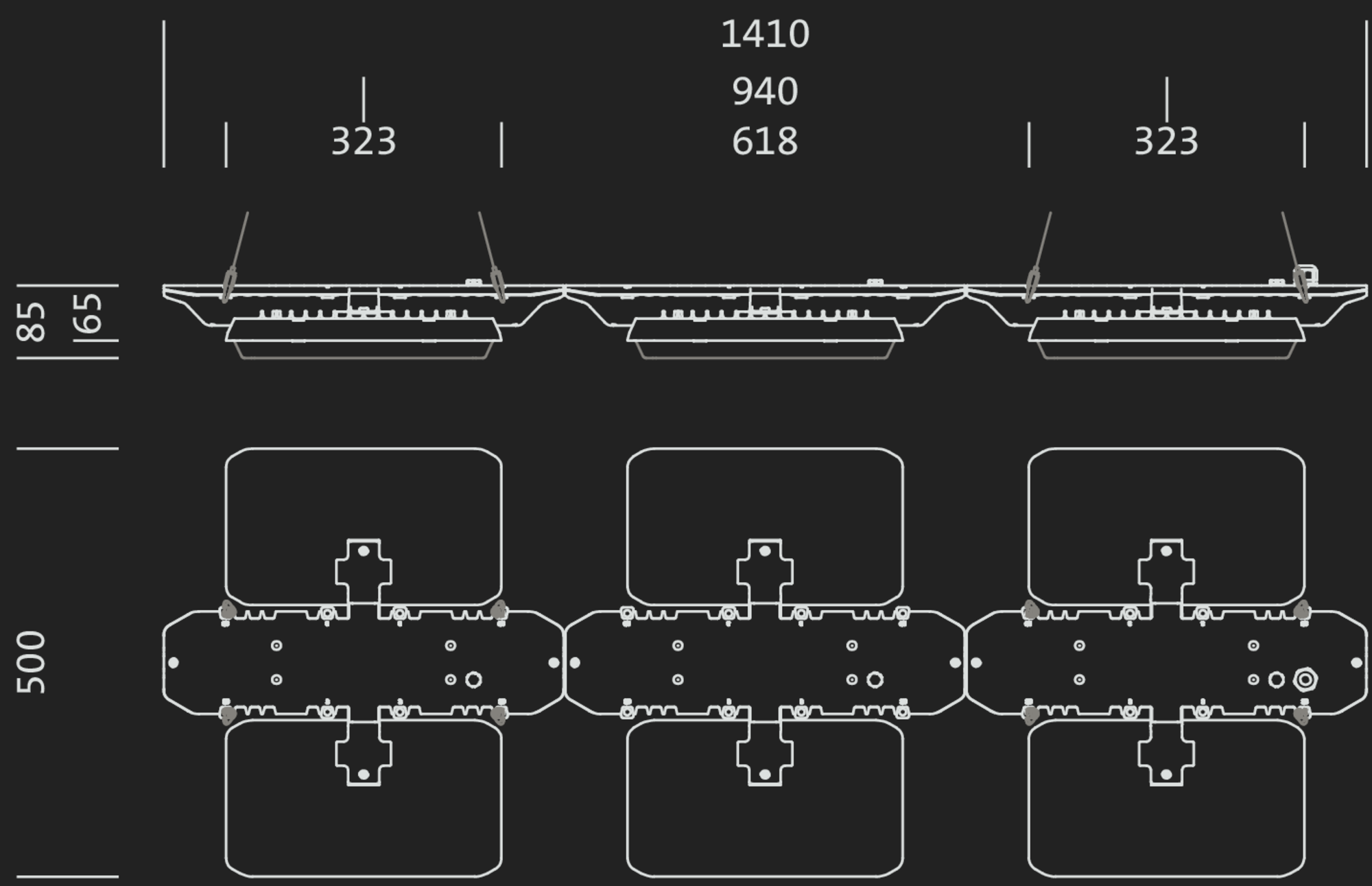

Abmessung (mm)1410x500
Gew. (kg)13,3
Preis (EUR)2319,00
Show details

Highbay 11, eng strahlend, 3x 2x LED, 840, DALI (3 Adressen), AC

Bestell-Nr.: 51HLA1D34SCAGTIN (EAN): 4058352322949

Bestückung3x 2x LED
Farbtemperatur4000K
FarbwiedergabeCRI > 80
Lichtstrom48560lm
Anschlussleistung284W
Lichtausbeute171lm/W
SteuerungDALI (3 Adressen)
ta-35..+45°C
Abmessung (mm)1410x500
Gew. (kg)13,3
Preis (EUR)2844,00
Show details

Optional accessory

Abdeckung, elliptisch strahlend, PC, UV-stabilisiert, L= 313mm, B= 174mmVPE2 Stk.Gew. (kg)0,5Preis (EUR)99,90Bestell-Nr.: 59HL91003GTIN (EAN): 4058352341667Show details
Abdeckung, streuend, PC, UV-stabilisiert, L= 313mm, B= 174mmVPE2 Stk.Gew. (kg)0,5Preis (EUR)99,90Bestell-Nr.: 59HL91004GTIN (EAN): 4058352341674Show details
Abdeckung, Glas, L= 313mm, B= 174mmVPE2 Stk.Gew. (kg)0,6Preis (EUR)157,00Bestell-Nr.: 59HL91001GTIN (EAN): 4058352323519Show details
Abdeckung, PC, UV-stabilisiert, L= 313mm, B= 174mmVPE2 Stk.Gew. (kg)0,5Preis (EUR)99,90Bestell-Nr.: 59HL91002GTIN (EAN): 4058352341650Show details
4-fach-Kettenabhängung, Stahl, verzinktVPE1 Stk.Gew. (kg)0,5Preis (EUR)60,80Bestell-Nr.: 59HL92001GTIN (EAN): 4058352332405Show details
2-fach-Kettenabhängung, Stahl, verzinktVPE2 Stk.Gew. (kg)0,5Preis (EUR)67,30Bestell-Nr.: 59HL92002GTIN (EAN): 4058352332429Show details
Knotenkette, Stahl, verzinktVPElfmGew. (kg)0,1Preis (EUR) 3,26Bestell-Nr.: 5LY9001GTIN (EAN): 4039806184290Show details
4-fach-Seilabhängung, Stahl, verzinktVPE1 Stk.Gew. (kg)0,5Preis (EUR)114,00Bestell-Nr.: 59HL92004GTIN (EAN): 4058352329948Show details
2-fach-Seilabhängung, Stahl, verzinktVPE2 Stk.Gew. (kg)0,2Preis (EUR)121,00Bestell-Nr.: 59HL92005GTIN (EAN): 4058352329962Show details
Deckenmontagebügel, Stahl, verzinkt, Abhängehöhe 160mmVPE2 Stk.Gew. (kg)0,8Preis (EUR)122,00Bestell-Nr.: 59HL92006GTIN (EAN): 4058352325315Show details
Leuchten-Verbinder, Stahl, verzinktVPE2 Stk.Gew. (kg)1,7Preis (EUR)193,00Bestell-Nr.: 59HL92007GTIN (EAN): 4058352341681Show details
Sockelmodul, Master, weißVPE1 Stk.Gew. (kg)0,3Preis (EUR)303,00Bestell-Nr.: 59HL94001GTIN (EAN): 4058352379325Show details
Sockelmodul, Slave, weißVPE1 Stk.Gew. (kg)0,3Preis (EUR)267,00Bestell-Nr.: 59HL94002GTIN (EAN): 4058352379349Show details
