Highbay 11

ProducttypesConfiguration & Datasheets

The universal high bay lighting solution with a view to the future. Thanks to three construction sizes, different light distributions and mounting options, a wide range of applications opens up for demanding high bay lighting solutions. The highly efficient lens-based optical system ensures low operating costs and the best visual comfort. At the same time, the Highbay 11 is resistant to extreme ambient temperatures and is therefore prepared for long-lasting, reliable operation.

Our performance solution: Highbay 11 is our innovative high bay luminaire with maximum efficiency, service life and flexibility

Producttypes

with 2 luminaire heads narrow or wide distribution | opptil 100 000t ved 25°C

with 4 luminaire heads narrow or wide distribution | opptil 100 000t ved 25°C

with 6 luminaire heads narrow or wide distribution | opptil 100 000t ved 25°C

sensorer for lokal styring | for reol- og høyhyllelager

sensorer for lokal styring | for shipping areas (5…14m)

sensors with DALI2 interface | for reol- og høyhyllelager

sensors with DALI2 interface | for shipping areas (5…14m)

sensors with DALI2 interface | for rack and high-bay warehouses with daylight sensor - for large mounting heights

with 6 luminaire heads narrow or wide distribution | opptil 100 000t ved 25°C

Intro to Productfamily

Data

Varetekst highbay-armatur LED
Lyseffekt direkte symmetrisk smalstrålende; direkte symmetrisk bredstrålende
Netto lysfluks 48560lm til 49690lm
Fargetemperatur 4000K
Styring DALI (med tre DALI-adresser)
Kapslingsklasse IP65
Isolasjonsklasse VK I (vernejording)
Vernemerking D
Slagfasthet IK08 med glass- eller PC-deksel
IFS oppfyller kravene til IFS (International Featured Standards) når det gjelder sikkerhet og kvalitet i matvareindustrien

Specials

Høyeffektivt linsebasert optisk system med høy avblending (UGR ≤ 22) og opptil 180lm/W med en lang levetid på opptil 100 000 timer
Valgfrie sensorer for lysstyring avhengig av bevegelse og tilgjengelig dagslys
Svært robust med kapslingsgrad IP65 for pålitelig drift og egnet for omgivelsestemperaturer opptil 70°C
Klar for et bredt spekter av bruksområder takket være forskjellige størrelser med lumenpakker på opptil 64 000lm, forskjellige lysfordelinger og monteringsalternativer
Også tilgjengelig som ballsikker variant med mekanisk forsterkning av armaturhuset – ideell for idrettshaller

Configuration & Datasheets

Lyseffekt

Anslått lysfluks

  • luminaire according to the requirements of the automotive industry (LABS free)
  • luminaire with optional PC cover: complies to IFS requirements for use in the food industry
  • optional clear cover made of toughened safety glass for increased chemical resistance, protection against soiling and easier lens cleaning
  • suspended mounting with wire or chain for three-length luminaires with 8 suspension points on the luminaire side (2 sets with 4-fold suspension, on the ceiling with two attachment points / 2 sets with 2-fold suspension, on the ceiling with four attachment points)
  • festetilbehør (i tilsvarende antall) bestilles separat
  • ekstra kjede ved større opphengshøyde bestilles separat, om nødvendig (som erstatning for standard kjedeoppheng) | ta hensyn til ønsket opphengshøyde og antall kjedestrenger)
  • armaturkontakt til montering av armaturer side ved side bestilles separat, om nødvendig (ikke for støtbestandige armaturer)
  • prismedeksel for elliptisk eller diffus lysfordeling bestilles separat, om nødvendig (ikke for ballsikre armaturer)
  • Klart deksel må bestilles separat, om nødvendig (ikke ved ballsikre armaturer)
  • utførelser med fargetemperatur 3000K, 5000K eller 6500K på forespørsel

Results

Highbay 11, bredstrålende, 3x 2x LED, 840, DALI (3 adresser), AC

Bestillingsnummer: 51HLA2D34SCAGTIN (EAN): 4058352474860
BestykningFargetemperaturFargegjengivelseLysfluksTilkoblingseffektLysutbytteStyringtaDimensjon (mm)Vekt (kg)
3x 2x LED4000KCRI > 8049690lm284W175lm/WDALI (3 adresser)-35..+45°C1410x50013,3
Show details
Beskrivende tekstDatablad (PDF, fullversjon)Photometric report / planning dataAll Downloads

Highbay 11, smalstrålende, 3x 2x LED, 840, DALI (3 adresser), AC

Bestillingsnummer: 51HLA1D34SCAGTIN (EAN): 4058352322949
BestykningFargetemperaturFargegjengivelseLysfluksTilkoblingseffektLysutbytteStyringtaDimensjon (mm)Vekt (kg)
3x 2x LED4000KCRI > 8048560lm284W171lm/WDALI (3 adresser)-35..+45°C1410x50013,3
Show details
Beskrivende tekstDatablad (PDF, fullversjon)Photometric report / planning dataAll Downloads

Highbay 11, bredstrålende, 3x 2x LED, 840, DALI (3 adresser), AC

Bestillingsnummer: 51HLA2D34SCAGTIN (EAN): 4058352474860

Bestykning3x 2x LED
Fargetemperatur4000K
FargegjengivelseCRI > 80
Lysfluks49690lm
Tilkoblingseffekt284W
Lysutbytte175lm/W
StyringDALI (3 adresser)
ta-35..+45°C

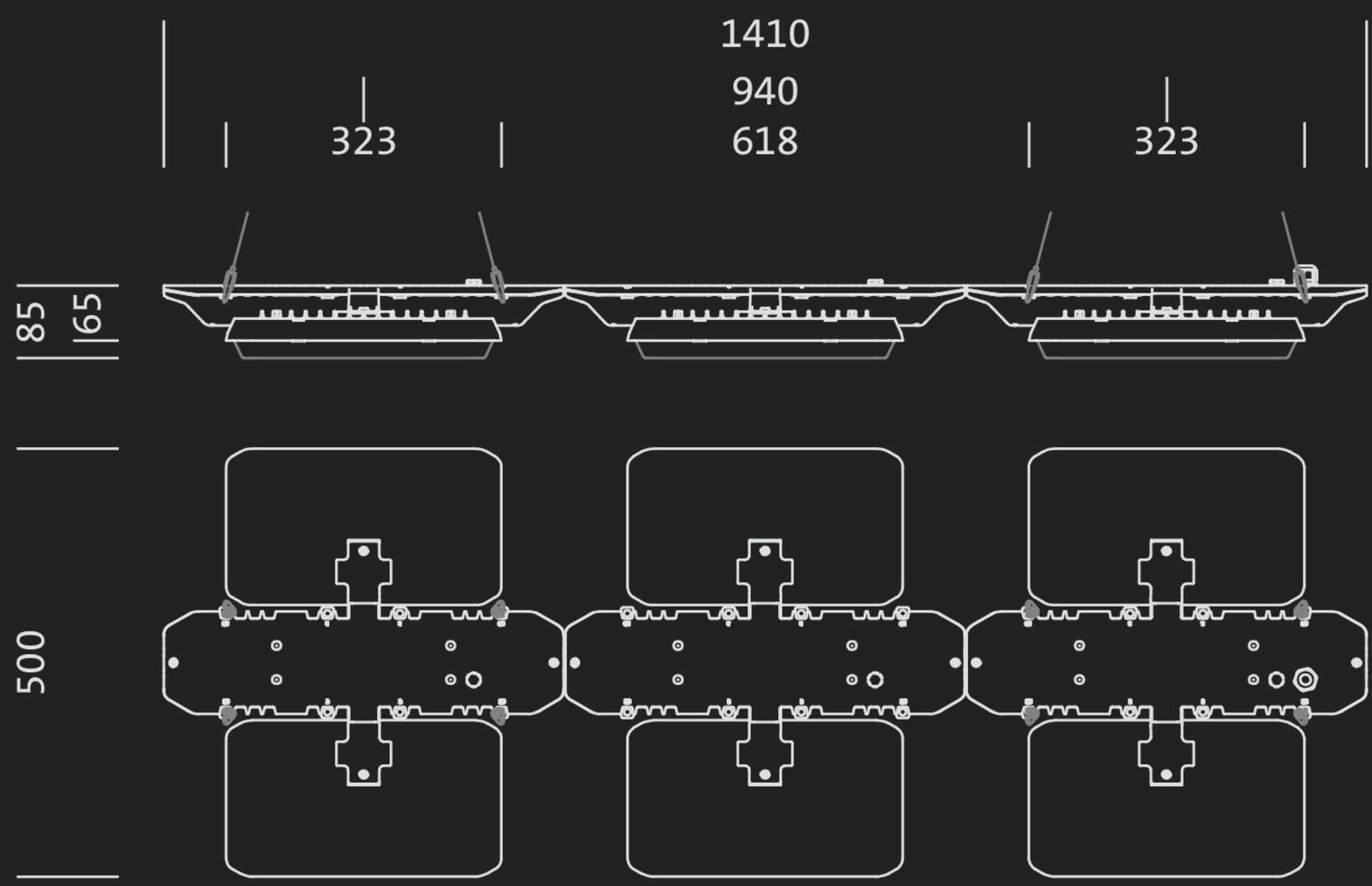

Dimensjon (mm)1410x500
Vekt (kg)13,3
Show details

Highbay 11, smalstrålende, 3x 2x LED, 840, DALI (3 adresser), AC

Bestillingsnummer: 51HLA1D34SCAGTIN (EAN): 4058352322949

Bestykning3x 2x LED
Fargetemperatur4000K
FargegjengivelseCRI > 80
Lysfluks48560lm
Tilkoblingseffekt284W
Lysutbytte171lm/W
StyringDALI (3 adresser)
ta-35..+45°C
Dimensjon (mm)1410x500
Vekt (kg)13,3
Show details

Optional accessory

Varetekstdeksel, elliptisk strålende, PC, UV-stabilisert, L= 313mm, B= 174mmForpakningsenhet2 stykkVekt (kg)0,5Bestillingsnummer: 59HL91003GTIN (EAN): 4058352341667Show details
Varetekstdeksel, spredende, PC, UV-stabilisert, L= 313mm, B= 174mmForpakningsenhet2 stykkVekt (kg)0,5Bestillingsnummer: 59HL91004GTIN (EAN): 4058352341674Show details
Varetekstdeksel, glass, L= 313mm, B= 174mmForpakningsenhet2 stykkVekt (kg)0,6Bestillingsnummer: 59HL91001GTIN (EAN): 4058352323519Show details
Varetekstdeksel, PC, UV-stabilisert, L= 313mm, B= 174mmForpakningsenhet2 stykkVekt (kg)0,5Bestillingsnummer: 59HL91002GTIN (EAN): 4058352341650Show details
Varetekst4-veis kjedeoppheng, stål, galvanisertForpakningsenhet1 stykkVekt (kg)0,5Bestillingsnummer: 59HL92001GTIN (EAN): 4058352332405Show details
Varetekst2-veis kjedeoppheng, stål, galvanisertForpakningsenhet2 stykkVekt (kg)0,5Bestillingsnummer: 59HL92002GTIN (EAN): 4058352332429Show details
Varetekstknutekjetting, stål, galvanisertForpakningsenhetmVekt (kg)0,1Bestillingsnummer: 5LY9001GTIN (EAN): 4039806184290Elnummer: 3373950Show details
Varetekst4-dobbelt kabeloppheng, stål, galvanisertForpakningsenhet1 stykkVekt (kg)0,5Bestillingsnummer: 59HL92004GTIN (EAN): 4058352329948Show details
Varetekst2-veis wireoppheng, stål, galvanisertForpakningsenhet2 stykkVekt (kg)0,2Bestillingsnummer: 59HL92005GTIN (EAN): 4058352329962Show details
Vareteksttakmonteringsbrakett, stål, galvanisert, opphengshøyde 160mmForpakningsenhet2 stykkVekt (kg)0,8Bestillingsnummer: 59HL92006GTIN (EAN): 4058352325315Show details
Varetekstarmaturforbinder, stål, galvanisertForpakningsenhet2 stykkVekt (kg)1,7Bestillingsnummer: 59HL92007GTIN (EAN): 4058352341681Show details
Varetekstsokkelmodul, master, hvitForpakningsenhet1 stykkVekt (kg)0,3Bestillingsnummer: 59HL94001GTIN (EAN): 4058352379325Show details
Varetekstsokkelmodul, slave, hvitForpakningsenhet1 stykkVekt (kg)0,3Bestillingsnummer: 59HL94002GTIN (EAN): 4058352379349Show details
