SITECO Connect 11
SITECO Connect for indoor use unlocks the full potential of your lighting system. Sensor-based control saves energy and extends luminaire service life through targeted dimming. In turn, increasing illuminance as needed creates greater visibility and safety when necessary. Lighting management systems automate control, create transparency, and optimize operations, allowing you to focus on what matters most.
SITECO Connect 11 controls lighting as needed via sensors, allows flexible groups and scenes, checks self-contained emergency luminaires, offers central monitoring and analysis, and can be seamlessly integrated into building management systems via standardized interfaces.
Tipi di prodotto
SITECO Connect 11

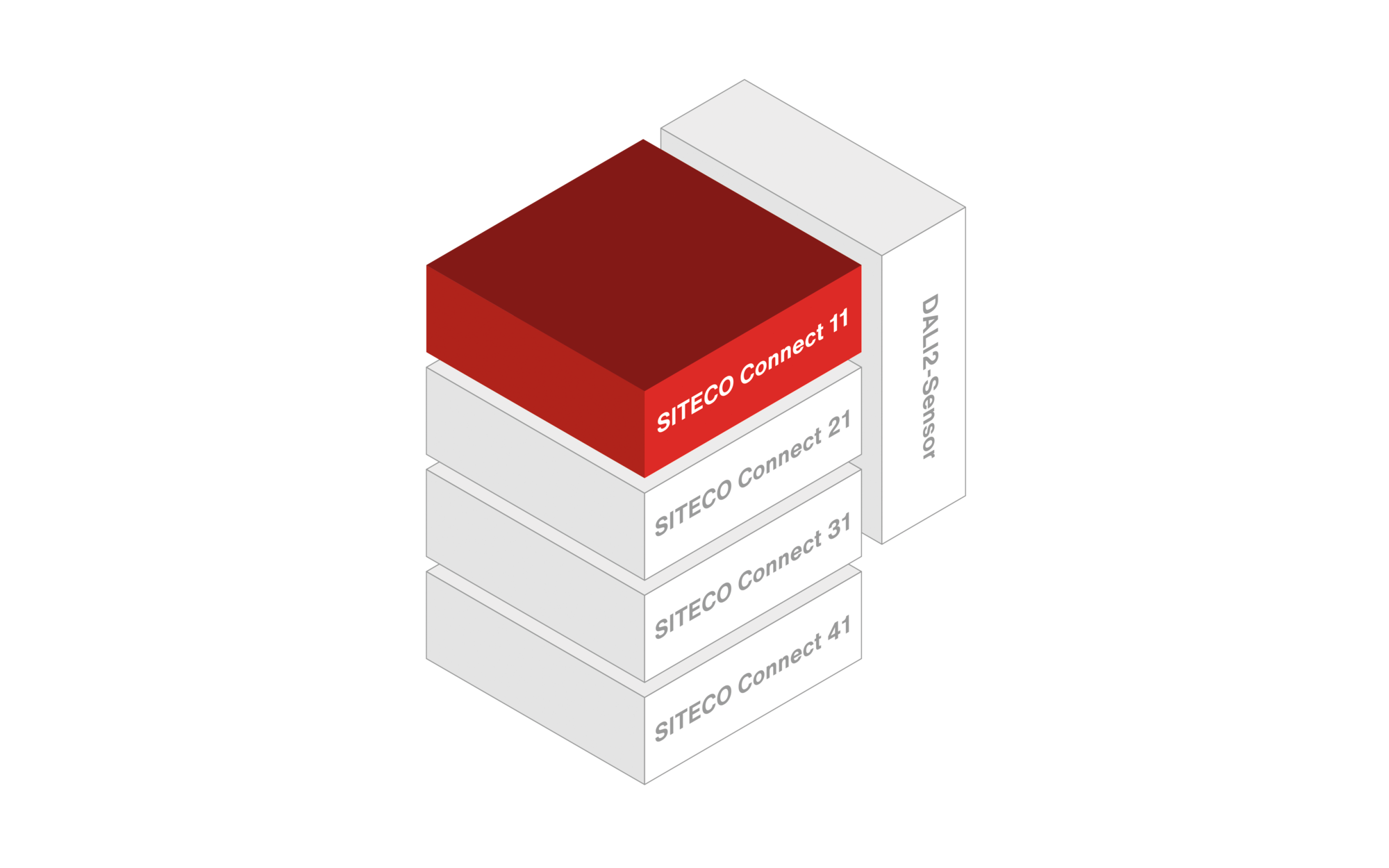

Introduzione alla famiglia di prodotti
Dati caratteristici
Articolo pacchetto base S/D; pacchetto base M/D; pacchetto base S/P; pacchetto base M/P; morsetto DALI-2; morsetto d’ingresso; morsetto di uscita; morsetto per la misurazione della potenza; accoppiatore K-Bus; kit di espansione; aggiornamento armadio elettrico; Switch; pannello di espansione; router LTE per manutenzione remota
Equipaggiamento 1…15 linee DALI; 1…40 linee DALI; 1x accoppiatore Ethernet, 1x morsetto fine bus, 1x controllo set d’installazione; distributore sistema prefabbricato con alimentatore e raccordi a vite; PC con pannello a sfioramento; rotaie con profilo “top hat” in PC
Caratteristiche speciali
Controller available as DIN rail or touch panel PC
Different basic packages (max. 1…12 or 1…18 DALI lines) provide maximum flexibility
Future-proof: through open and standardized interfaces, such as DALI-2, BACnet, KNX
Easy commissioning: all function via commissioning software
Access: different user rights and roles provide functional security
Manual intervention: possible at any time by users
Future-proofing and flexibility: through individual addressing and grouping of luminaires and sensors
Cost efficiency: accelerating payback through sensors (daylight and motion)
Proactive: automatic control of lighting through intelligent time schedules
SITECO HCLlive: light influences our body visually, emotionally and biologically. It sets the pace for our internal clock
Everything in view: web visualization of the entire solution (license already included)
Status of the lighting system: visualization of sensor and luminaire faults
Energy consumption: visualization of the energy consumption of the lighting system possible
Energy consumption: measurement of energy consumption possible using calibrated measuring devices
Intelligence: intelligent control of luminaires depending on partition walls (e.g. sports halls, meeting rooms, etc.)
Remote maintenance: commissioning or analysis of the lighting system can also be carried out remotely if required
Configurazione e schede tecniche

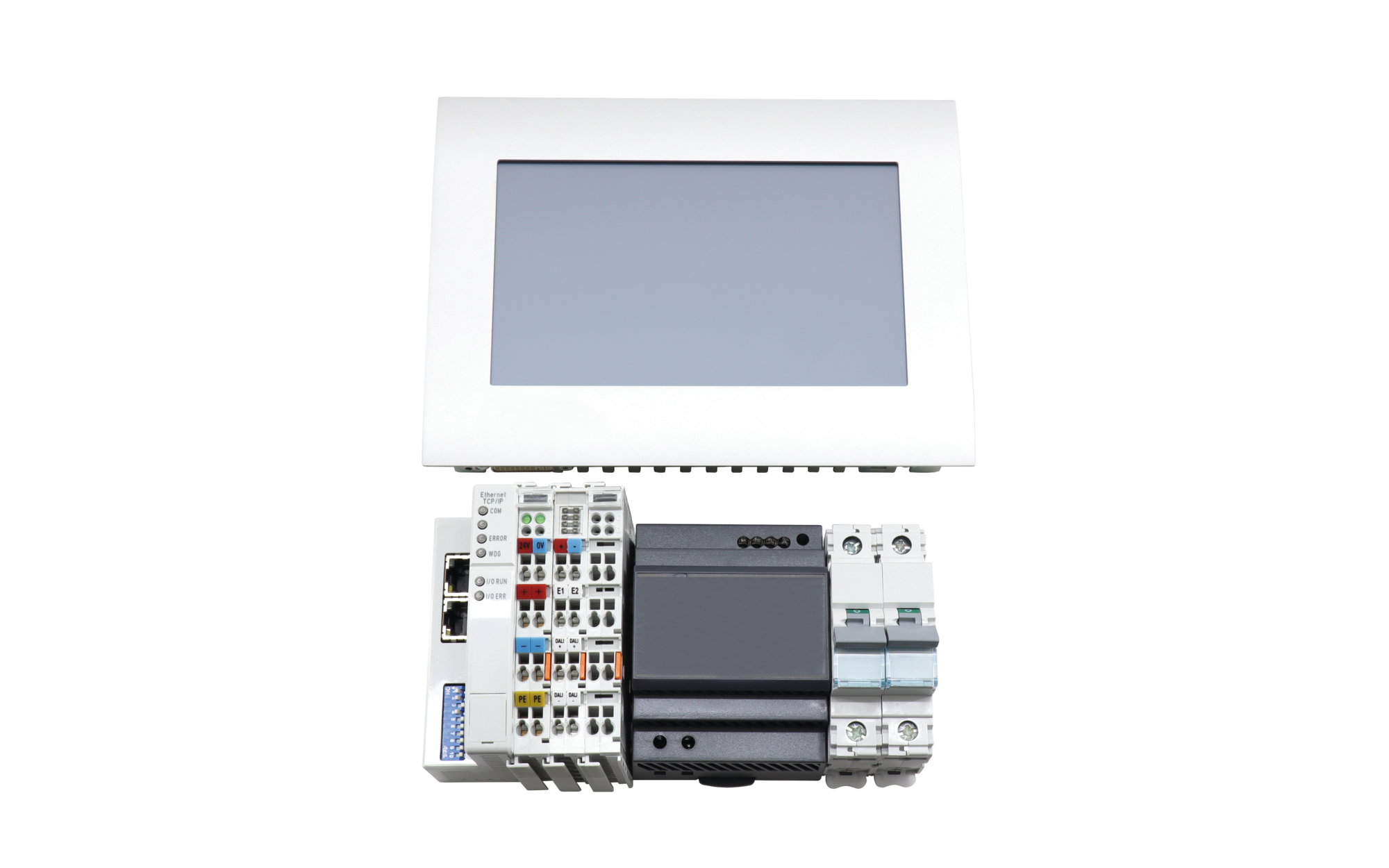

- basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- per DALI terminal: max. 250mA power supply
- per DALI terminal: max. 64 ECG and 64 sensor addresses
- DALI-2 terminal: DALI-2 certified according to parts 101, 103, 303 and 304
- input terminal: for recording max. 8 binary control signals
- output terminal: for switching max. 8 actuators
- power measurement terminal: for connecting external current transformers
- extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
- control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
- compatible DALI-2 sensors and DALI-2 push button couplers see "SITECO Connect DALI-2 components"
Risultati
pacchetto base S/P
Cod. articolo: 5LZ930101 GTIN (EAN): 4058352385913
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| 1..15 linee DALI, PC con pannello a sfioramento | DALI 2 | in una distribuzione elettrica | 0,9 | 7452,00 |
pacchetto base M/P
Cod. articolo: 5LZ930103 GTIN (EAN): 4058352385937
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| 1..40 linee DALI, PC con pannello a sfioramento | DALI 2 | in una distribuzione elettrica | 0,9 | 9783,00 |
pacchetto base S/D
Cod. articolo: 5LZ930100 GTIN (EAN): 4058352385906
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| 1..15 linee DALI, rotaie con profilo “top hat” in PC | DALI 2 | in una distribuzione elettrica | 0,6 | 6031,00 |
pacchetto base M/D
Cod. articolo: 5LZ930102 GTIN (EAN): 4058352385920
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| 1..40 linee DALI, rotaie con profilo “top hat” in PC | DALI 2 | in una distribuzione elettrica | 0,6 | 7826,00 |
router LTE per manutenzione remota
Cod. articolo: 5LZ930REM1 GTIN (EAN): 4069025335197
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,1 | 764,00 |
morsetto DALI-2
Cod. articolo: 5LZ930200 GTIN (EAN): 4058352385944
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| DALI 2 | in una distribuzione elettrica | 0,1 | 664,00 |
morsetto d’ingresso
Cod. articolo: 5LZ930201 GTIN (EAN): 4058352385951
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,1 | 121,00 |
morsetto di uscita
Cod. articolo: 5LZ930202 GTIN (EAN): 4058352385968
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,1 | 135,00 |
morsetto per la misurazione della potenza
Cod. articolo: 5LZ930203 GTIN (EAN): 4058352386682
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,1 | 463,00 |
accoppiatore K-Bus
Cod. articolo: 5LZ930206 GTIN (EAN): 4058352385999
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,1 | 305,00 |
kit di espansione
Cod. articolo: 5LZ930300 GTIN (EAN): 4058352386002
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| 1x accoppiatore Ethernet, 1x morsetto fine bus, 1x controllo set d’installazione | in una distribuzione elettrica | 0,1 | 1283,00 |
aggiornamento armadio elettrico
Cod. articolo: 5LZ930301 GTIN (EAN): 4058352386019
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| distributore sistema prefabbricato con alimentatore e raccordi a vite | 0,1 | 1654,00 |
Switch
Cod. articolo: 5LZ930302 GTIN (EAN): 4058352386026
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| in una distribuzione elettrica | 0,3 | 256,00 |
pannello di espansione
Cod. articolo: 5LZ930304 GTIN (EAN): 4058352386040
| Equipaggiamento | Controllo | Luogo di montaggio | Peso (kg) | Prezzo (CHF) |
|---|---|---|---|---|
| PC con pannello a sfioramento | in un armadio elettrico | 0,9 | 2469,00 |
pacchetto base S/P
Cod. articolo: 5LZ930101GTIN (EAN): 4058352385913
| Equipaggiamento | 1..15 linee DALI, PC con pannello a sfioramento |
|---|---|
| Controllo | DALI 2 |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,9 |
| Prezzo (CHF) | 7452,00 |
pacchetto base M/P
Cod. articolo: 5LZ930103GTIN (EAN): 4058352385937
| Equipaggiamento | 1..40 linee DALI, PC con pannello a sfioramento |
|---|---|
| Controllo | DALI 2 |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,9 |
| Prezzo (CHF) | 9783,00 |
pacchetto base S/D
Cod. articolo: 5LZ930100GTIN (EAN): 4058352385906
| Equipaggiamento | 1..15 linee DALI, rotaie con profilo “top hat” in PC |
|---|---|
| Controllo | DALI 2 |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,6 |
| Prezzo (CHF) | 6031,00 |
pacchetto base M/D
Cod. articolo: 5LZ930102GTIN (EAN): 4058352385920
| Equipaggiamento | 1..40 linee DALI, rotaie con profilo “top hat” in PC |
|---|---|
| Controllo | DALI 2 |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,6 |
| Prezzo (CHF) | 7826,00 |
router LTE per manutenzione remota
Cod. articolo: 5LZ930REM1GTIN (EAN): 4069025335197
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 764,00 |
morsetto DALI-2
Cod. articolo: 5LZ930200GTIN (EAN): 4058352385944
| Equipaggiamento | |
|---|---|
| Controllo | DALI 2 |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 664,00 |
morsetto d’ingresso
Cod. articolo: 5LZ930201GTIN (EAN): 4058352385951
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 121,00 |
morsetto di uscita
Cod. articolo: 5LZ930202GTIN (EAN): 4058352385968
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 135,00 |
morsetto per la misurazione della potenza
Cod. articolo: 5LZ930203GTIN (EAN): 4058352386682
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 463,00 |
accoppiatore K-Bus
Cod. articolo: 5LZ930206GTIN (EAN): 4058352385999
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 305,00 |
kit di espansione
Cod. articolo: 5LZ930300GTIN (EAN): 4058352386002
| Equipaggiamento | 1x accoppiatore Ethernet, 1x morsetto fine bus, 1x controllo set d’installazione |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 1283,00 |
aggiornamento armadio elettrico
Cod. articolo: 5LZ930301GTIN (EAN): 4058352386019
| Equipaggiamento | distributore sistema prefabbricato con alimentatore e raccordi a vite |
|---|---|
| Controllo | |
| Luogo di montaggio | |
| Peso (kg) | 0,1 |
| Prezzo (CHF) | 1654,00 |
Switch
Cod. articolo: 5LZ930302GTIN (EAN): 4058352386026
| Equipaggiamento | |
|---|---|
| Controllo | |
| Luogo di montaggio | in una distribuzione elettrica |
| Peso (kg) | 0,3 |
| Prezzo (CHF) | 256,00 |
pannello di espansione
Cod. articolo: 5LZ930304GTIN (EAN): 4058352386040
| Equipaggiamento | PC con pannello a sfioramento |
|---|---|
| Controllo | |
| Luogo di montaggio | in un armadio elettrico |
| Peso (kg) | 0,9 |
| Prezzo (CHF) | 2469,00 |
