SITECO Connect 11

Tipos de productosConfiguración y hojas de datos

SITECO Connect for indoor use unlocks the full potential of your lighting system. Sensor-based control saves energy and extends luminaire service life through targeted dimming. In turn, increasing illuminance as needed creates greater visibility and safety when necessary. Lighting management systems automate control, create transparency, and optimize operations, allowing you to focus on what matters most.

SITECO Connect 11 controls lighting as needed via sensors, allows flexible groups and scenes, checks self-contained emergency luminaires, offers central monitoring and analysis, and can be seamlessly integrated into building management systems via standardized interfaces.

Tipos de productos

SITECO Connect 11

SITECO Connect 11

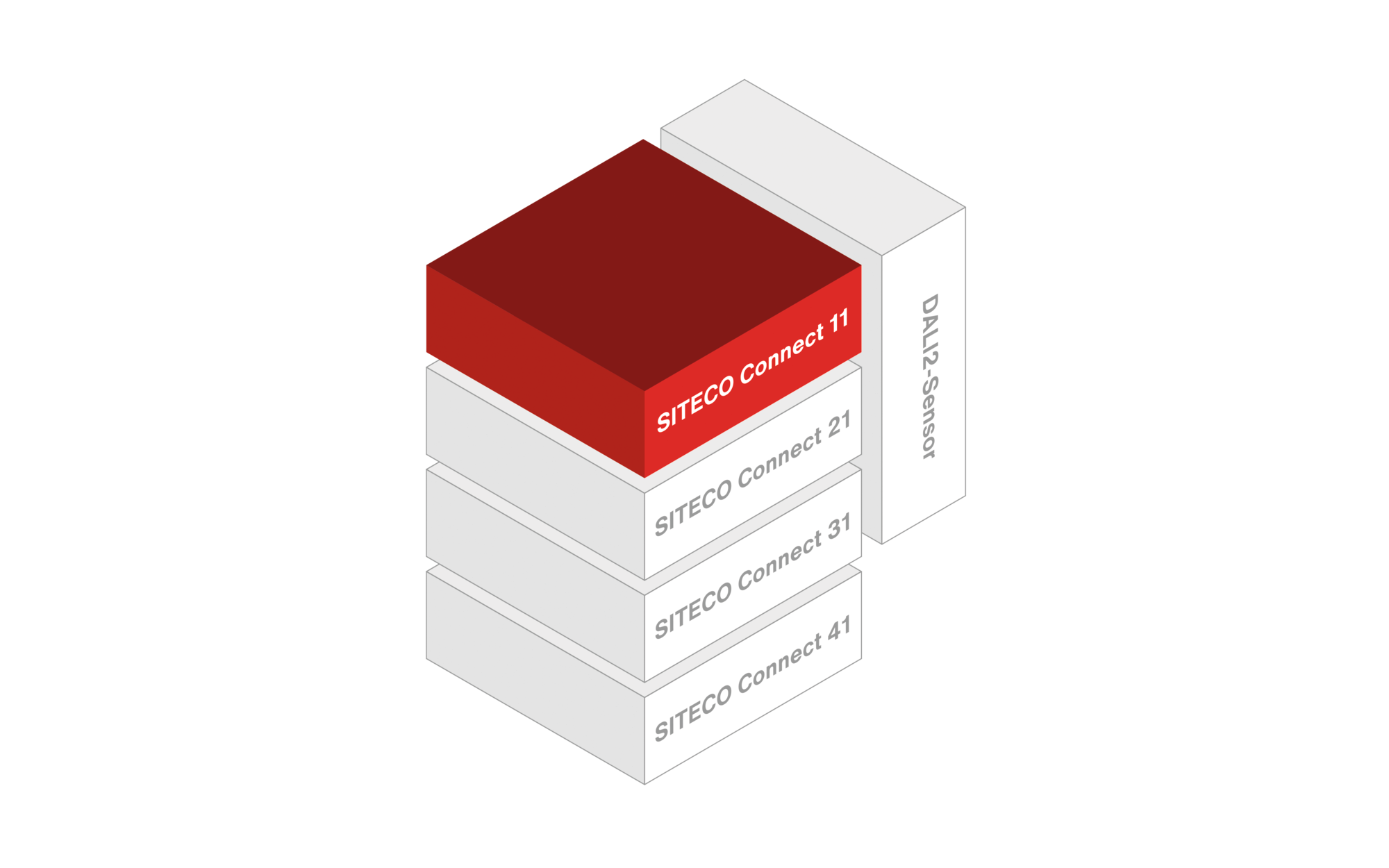

Introducción a la familia de productos

Datos característicos

Descripción paquete básico S/D; paquete básico M/D; paquete básico S/P; paquete básico M/P; borne DALI-2; borne de entrada; borne de salida; borne de medición de potencia; acoplador de bus K; set de ampliación; Ampliación de armario de conexiones; Switch; panel de ampliación; router de mantenimiento remoto LTE
Equipamiento 1…15 líneas DALI; 1…40 líneas DALI; 1 acoplador de bus Ethernet, 1 borne de fin de bus, 1 set de instalación de control; distribuidor de sistema prefabricado con alimentador de red y uniones roscadas; panel táctil PC; carril DIN PC

Características especiales

Controller available as DIN rail or touch panel PC
Different basic packages (max. 1…12 or 1…18 DALI lines) provide maximum flexibility
Future-proof: through open and standardized interfaces, such as DALI-2, BACnet, KNX
Easy commissioning: all function via commissioning software
Access: different user rights and roles provide functional security
Manual intervention: possible at any time by users
Future-proofing and flexibility: through individual addressing and grouping of luminaires and sensors
Cost efficiency: accelerating payback through sensors (daylight and motion)
Proactive: automatic control of lighting through intelligent time schedules
SITECO HCLlive: light influences our body visually, emotionally and biologically. It sets the pace for our internal clock
Everything in view: web visualization of the entire solution (license already included)
Status of the lighting system: visualization of sensor and luminaire faults
Energy consumption: visualization of the energy consumption of the lighting system possible
Energy consumption: measurement of energy consumption possible using calibrated measuring devices
Intelligence: intelligent control of luminaires depending on partition walls (e.g. sports halls, meeting rooms, etc.)
Remote maintenance: commissioning or analysis of the lighting system can also be carried out remotely if required

Configuración y hojas de datos

Administración de luz

  • basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • per DALI terminal: max. 250mA power supply
  • per DALI terminal: max. 64 ECG and 64 sensor addresses
  • DALI-2 terminal: DALI-2 certified according to parts 101, 103, 303 and 304
  • input terminal: for recording max. 8 binary control signals
  • output terminal: for switching max. 8 actuators
  • power measurement terminal: for connecting external current transformers
  • extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
  • control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
  • compatible DALI-2 sensors and DALI-2 push button couplers see "SITECO Connect DALI-2 components"

Resultados

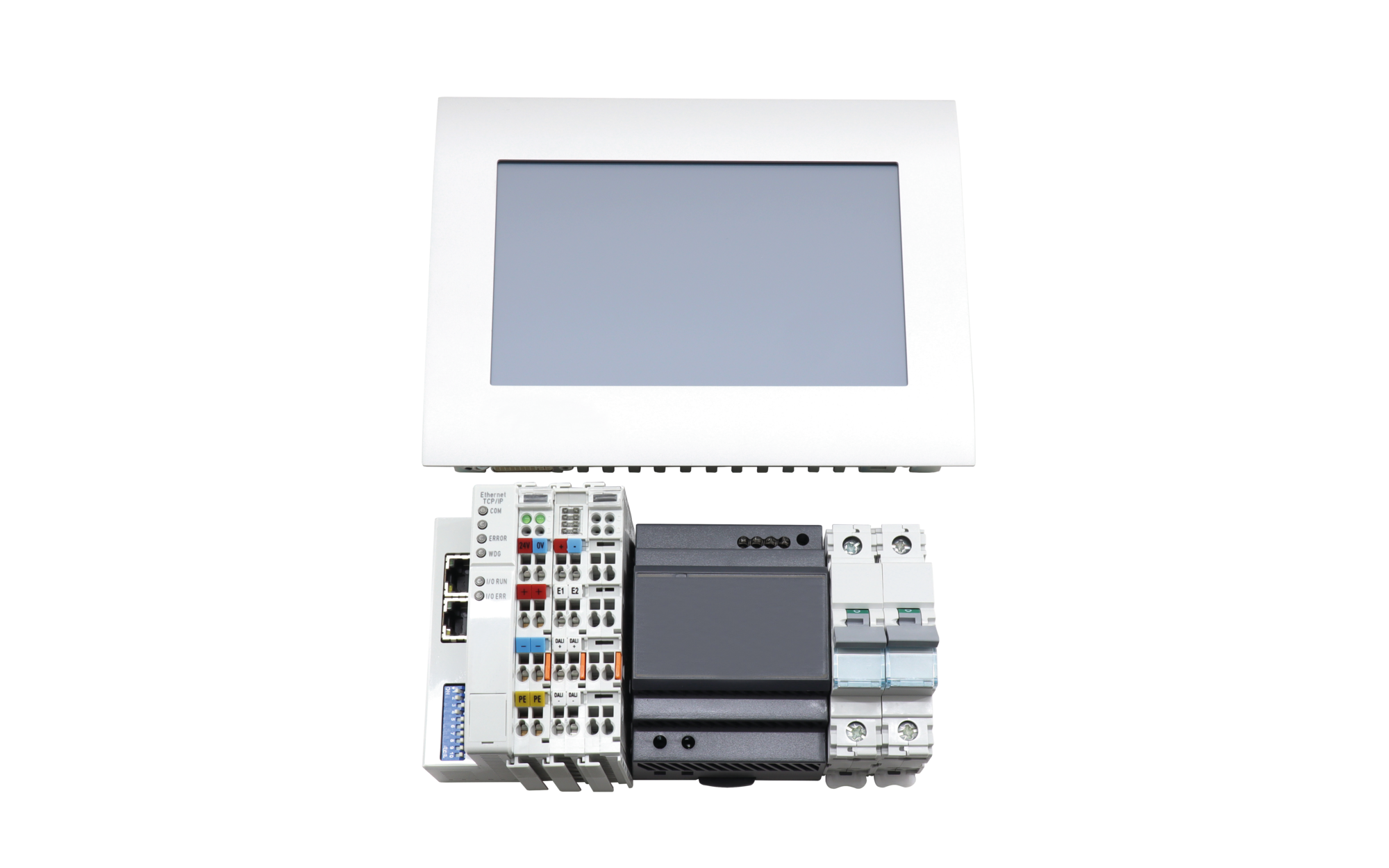

paquete básico S/P

Referencia: 5LZ930101 GTIN (EAN): 4058352385913
EquipamientoControlLugar de montajePeso (kg)
1..15 líneas DALI, panel táctil PCDALI 2en una distribución eléctrica0,9
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

paquete básico M/P

Referencia: 5LZ930103 GTIN (EAN): 4058352385937
EquipamientoControlLugar de montajePeso (kg)
1..40 líneas DALI, panel táctil PCDALI 2en una distribución eléctrica0,9
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

paquete básico S/D

Referencia: 5LZ930100 GTIN (EAN): 4058352385906
EquipamientoControlLugar de montajePeso (kg)
1..15 líneas DALI, carril DIN PCDALI 2en una distribución eléctrica0,6
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

paquete básico M/D

Referencia: 5LZ930102 GTIN (EAN): 4058352385920
EquipamientoControlLugar de montajePeso (kg)
1..40 líneas DALI, carril DIN PCDALI 2en una distribución eléctrica0,6
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

router de mantenimiento remoto LTE

Referencia: 5LZ930REM1 GTIN (EAN): 4069025335197
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

borne DALI-2

Referencia: 5LZ930200 GTIN (EAN): 4058352385944
EquipamientoControlLugar de montajePeso (kg)
DALI 2en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

borne de entrada

Referencia: 5LZ930201 GTIN (EAN): 4058352385951
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

borne de salida

Referencia: 5LZ930202 GTIN (EAN): 4058352385968
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

borne de medición de potencia

Referencia: 5LZ930203 GTIN (EAN): 4058352386682
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

acoplador de bus K

Referencia: 5LZ930206 GTIN (EAN): 4058352385999
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

set de ampliación

Referencia: 5LZ930300 GTIN (EAN): 4058352386002
EquipamientoControlLugar de montajePeso (kg)
1 acoplador de bus Ethernet, 1 borne de fin de bus, 1 set de instalación de control en una distribución eléctrica0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

Ampliación de armario de conexiones

Referencia: 5LZ930301 GTIN (EAN): 4058352386019
EquipamientoControlLugar de montajePeso (kg)
distribuidor de sistema prefabricado con alimentador de red y uniones roscadas 0,1
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

Switch

Referencia: 5LZ930302 GTIN (EAN): 4058352386026
EquipamientoControlLugar de montajePeso (kg)
en una distribución eléctrica0,3
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

panel de ampliación

Referencia: 5LZ930304 GTIN (EAN): 4058352386040
EquipamientoControlLugar de montajePeso (kg)
panel táctil PC en un armario de conexiones0,9
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Lista completa de descargas

paquete básico S/P

Referencia: 5LZ930101GTIN (EAN): 4058352385913

Equipamiento1..15 líneas DALI, panel táctil PC
ControlDALI 2
Lugar de montajeen una distribución eléctrica
Peso (kg)0,9
Mostrar todos los detalles

paquete básico M/P

Referencia: 5LZ930103GTIN (EAN): 4058352385937

Equipamiento1..40 líneas DALI, panel táctil PC
ControlDALI 2
Lugar de montajeen una distribución eléctrica
Peso (kg)0,9
Mostrar todos los detalles

paquete básico S/D

Referencia: 5LZ930100GTIN (EAN): 4058352385906

Equipamiento1..15 líneas DALI, carril DIN PC
ControlDALI 2
Lugar de montajeen una distribución eléctrica
Peso (kg)0,6
Mostrar todos los detalles

paquete básico M/D

Referencia: 5LZ930102GTIN (EAN): 4058352385920

Equipamiento1..40 líneas DALI, carril DIN PC
ControlDALI 2
Lugar de montajeen una distribución eléctrica
Peso (kg)0,6
Mostrar todos los detalles

router de mantenimiento remoto LTE

Referencia: 5LZ930REM1GTIN (EAN): 4069025335197

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

borne DALI-2

Referencia: 5LZ930200GTIN (EAN): 4058352385944

Equipamiento
ControlDALI 2
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

borne de entrada

Referencia: 5LZ930201GTIN (EAN): 4058352385951

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

borne de salida

Referencia: 5LZ930202GTIN (EAN): 4058352385968

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

borne de medición de potencia

Referencia: 5LZ930203GTIN (EAN): 4058352386682

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

acoplador de bus K

Referencia: 5LZ930206GTIN (EAN): 4058352385999

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

set de ampliación

Referencia: 5LZ930300GTIN (EAN): 4058352386002

Equipamiento1 acoplador de bus Ethernet, 1 borne de fin de bus, 1 set de instalación de control
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,1
Mostrar todos los detalles

Ampliación de armario de conexiones

Referencia: 5LZ930301GTIN (EAN): 4058352386019

Equipamientodistribuidor de sistema prefabricado con alimentador de red y uniones roscadas
Control
Lugar de montaje
Peso (kg)0,1
Mostrar todos los detalles

Switch

Referencia: 5LZ930302GTIN (EAN): 4058352386026

Equipamiento
Control
Lugar de montajeen una distribución eléctrica
Peso (kg)0,3
Mostrar todos los detalles

panel de ampliación

Referencia: 5LZ930304GTIN (EAN): 4058352386040

Equipamientopanel táctil PC
Control
Lugar de montajeen un armario de conexiones
Peso (kg)0,9
Mostrar todos los detalles
