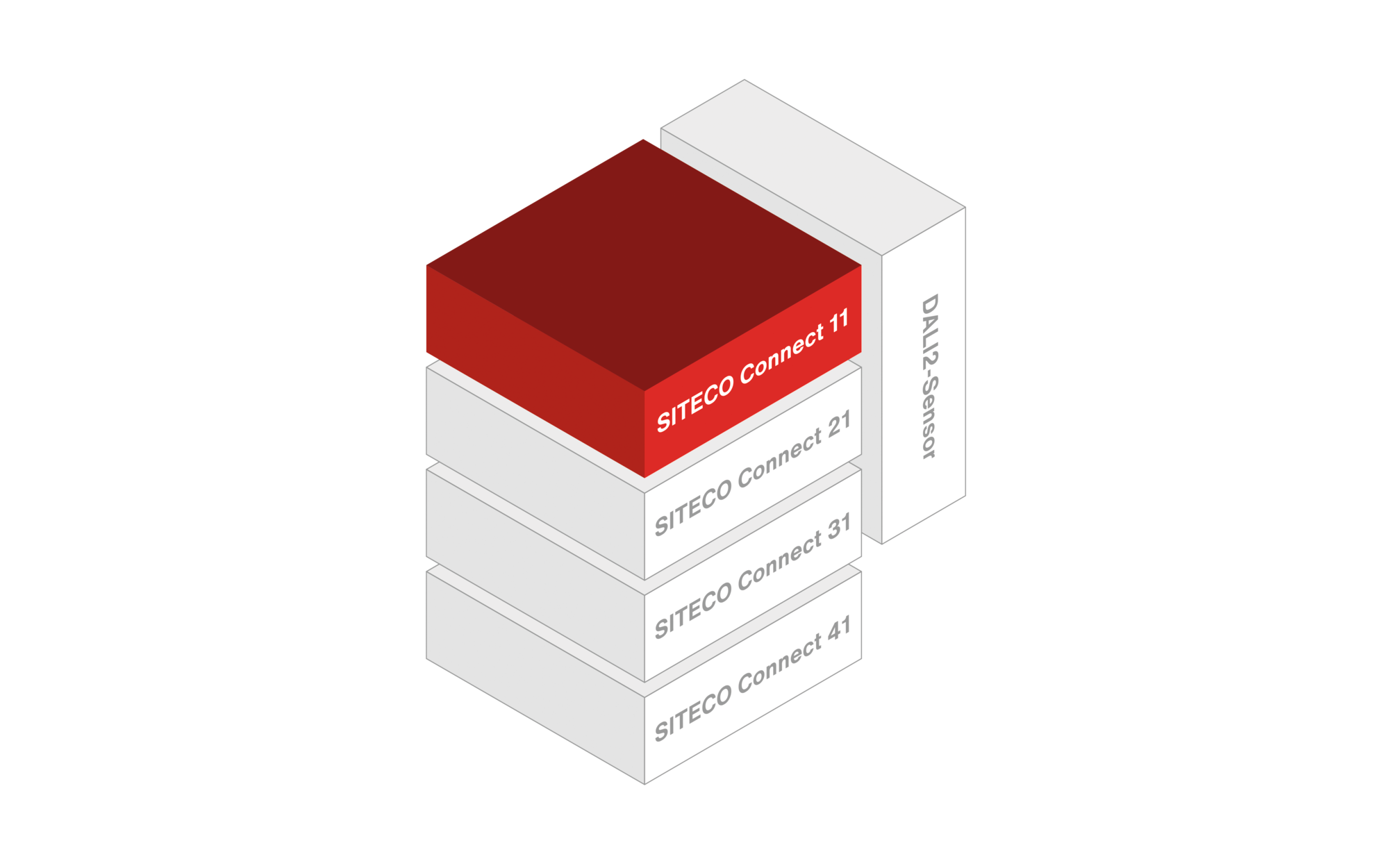

SITECO Connect 11
SITECO Connect for indoor use unlocks the full potential of your lighting system. Sensor-based control saves energy and extends luminaire service life through targeted dimming. In turn, increasing illuminance as needed creates greater visibility and safety when necessary. Lighting management systems automate control, create transparency, and optimize operations, allowing you to focus on what matters most.
SITECO Connect 11 controls lighting as needed via sensors, allows flexible groups and scenes, checks self-contained emergency luminaires, offers central monitoring and analysis, and can be seamlessly integrated into building management systems via standardized interfaces.
Types de produits
SITECO Connect 11
Introduction famille de produits
Données caractéristiques
Désignation pack de base S/D; pack de base M/D; pack de base S/P; pack de base M/P; borne DALI-2; borne d’entrée; borne de sortie; borne de mesure de puissance; coupleur K-Bus; kit d'extension; mise à niveau armoire de distribution; Switch; panneau d’extension; routeur de télémaintenance LTE
Équipement 1 à 15 lignes DALI; 1 à 40 lignes DALI; 1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande; boîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis; PC à écran tactile; PC sur rail DIN
Particularités
Configuration et fiches techniques
- basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed

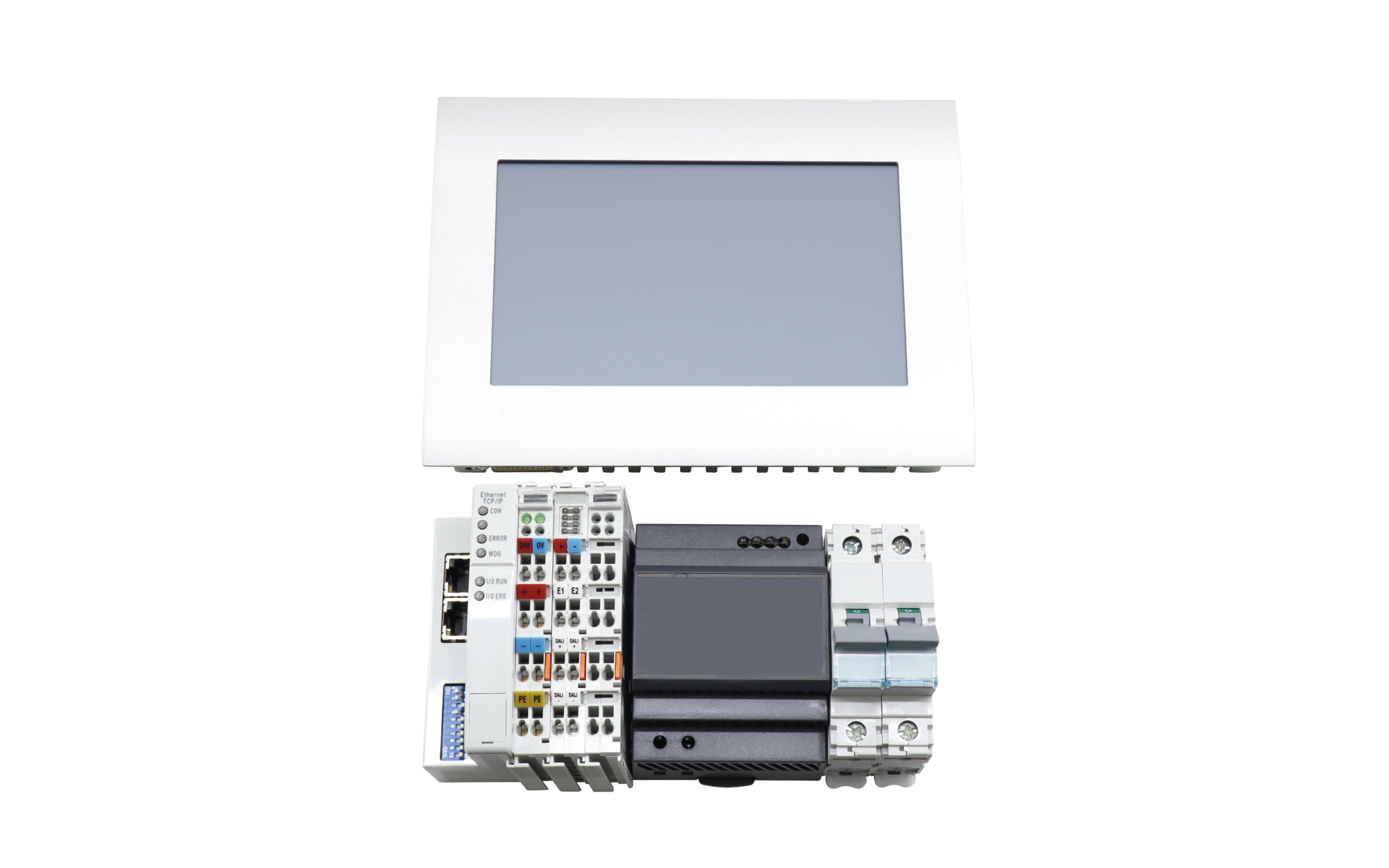

- basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- per DALI terminal: max. 250mA power supply
- per DALI terminal: max. 64 ECG and 64 sensor addresses
- DALI-2 terminal: DALI-2 certified according to parts 101, 103, 303 and 304
- input terminal: for recording max. 8 binary control signals
- output terminal: for switching max. 8 actuators
- power measurement terminal: for connecting external current transformers
- extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
- control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
- compatible DALI-2 sensors and DALI-2 push button couplers see "SITECO Connect DALI-2 components"
Résultats
pack de base S/P
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| 1 à 15 lignes DALI, PC à écran tactile | DALI 2 | dans un répartiteur électrique | 0,9 |
pack de base M/P
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| 1 à 40 lignes DALI, PC à écran tactile | DALI 2 | dans un répartiteur électrique | 0,9 |
pack de base S/D
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| 1 à 15 lignes DALI, PC sur rail DIN | DALI 2 | dans un répartiteur électrique | 0,6 |
pack de base M/D
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| 1 à 40 lignes DALI, PC sur rail DIN | DALI 2 | dans un répartiteur électrique | 0,6 |
routeur de télémaintenance LTE
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,1 |
borne DALI-2
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| DALI 2 | dans un répartiteur électrique | 0,1 |
borne d’entrée
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,1 |
borne de sortie
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,1 |
borne de mesure de puissance
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,1 |
coupleur K-Bus
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,1 |
kit d'extension
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| 1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande | dans un répartiteur électrique | 0,1 |
mise à niveau armoire de distribution
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| boîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis | 0,1 |
Switch
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| dans un répartiteur électrique | 0,3 |
panneau d’extension
| Équipement | Commande | Emplacement de pose | Pds (kg) |
|---|---|---|---|
| PC à écran tactile | dans une armoire de distribution | 0,9 |
pack de base S/P
N° de commande: 5LZ930101GTIN (EAN): 4058352385913
| Équipement | 1 à 15 lignes DALI, PC à écran tactile |
|---|---|
| Commande | DALI 2 |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,9 |
pack de base M/P
N° de commande: 5LZ930103GTIN (EAN): 4058352385937
| Équipement | 1 à 40 lignes DALI, PC à écran tactile |
|---|---|
| Commande | DALI 2 |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,9 |
pack de base S/D
N° de commande: 5LZ930100GTIN (EAN): 4058352385906
| Équipement | 1 à 15 lignes DALI, PC sur rail DIN |
|---|---|
| Commande | DALI 2 |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,6 |
pack de base M/D
N° de commande: 5LZ930102GTIN (EAN): 4058352385920
| Équipement | 1 à 40 lignes DALI, PC sur rail DIN |
|---|---|
| Commande | DALI 2 |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,6 |
routeur de télémaintenance LTE
N° de commande: 5LZ930REM1GTIN (EAN): 4069025335197
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
borne DALI-2
N° de commande: 5LZ930200GTIN (EAN): 4058352385944
| Équipement | |
|---|---|
| Commande | DALI 2 |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
borne d’entrée
N° de commande: 5LZ930201GTIN (EAN): 4058352385951
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
borne de sortie
N° de commande: 5LZ930202GTIN (EAN): 4058352385968
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
borne de mesure de puissance
N° de commande: 5LZ930203GTIN (EAN): 4058352386682
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
coupleur K-Bus
N° de commande: 5LZ930206GTIN (EAN): 4058352385999
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
kit d'extension
N° de commande: 5LZ930300GTIN (EAN): 4058352386002
| Équipement | 1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,1 |
mise à niveau armoire de distribution
N° de commande: 5LZ930301GTIN (EAN): 4058352386019
| Équipement | boîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis |
|---|---|
| Commande | |
| Emplacement de pose | |
| Pds (kg) | 0,1 |
Switch
N° de commande: 5LZ930302GTIN (EAN): 4058352386026
| Équipement | |
|---|---|
| Commande | |
| Emplacement de pose | dans un répartiteur électrique |
| Pds (kg) | 0,3 |
panneau d’extension
N° de commande: 5LZ930304GTIN (EAN): 4058352386040
| Équipement | PC à écran tactile |
|---|---|
| Commande | |
| Emplacement de pose | dans une armoire de distribution |
| Pds (kg) | 0,9 |
