Floodlight 20

ProducttypesConfiguration & Datasheets

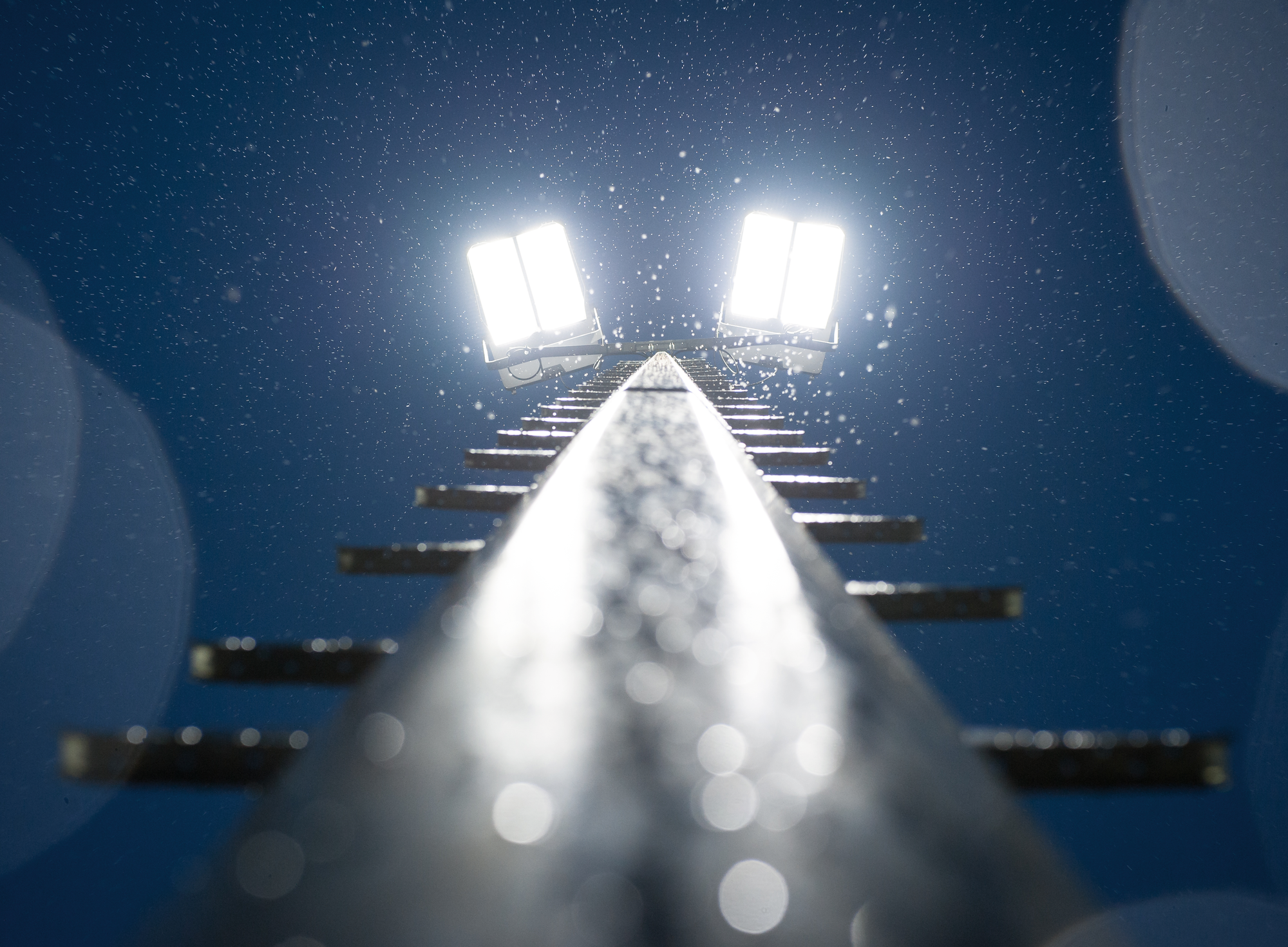

Der Planflächenstrahler ist charakterisiert durch eine ausgezeichnete Asymmetrie und individuelle Licht­verteilungen. Mit vier Baugrößen ist die leistungsstarke Floodlight 20 maximal flexibel in der Anwendung - von Parkplätzen, Laderampen und Containerterminals bis hin zu Sportstätten und Eventarenen. Durch die Bauform als Planflächenstrahler mit 0% Lichtimmission bis zu einer 15° Aufneigung sind höchste Entblendung und die Vermeidung von Lichtimmission garantiert. Ein optimiertes Thermomanagement und die hohe Schutzart (IP66) ermöglichen einen zuverlässigen Betrieb auch unter widrigen Witterungsbedingungen.

Vermeidung von Lichtimmission und Blendung durch die Bauform als Planflächenstrahler mit 0% Lichtimmission bis zu einer 15° Aufneigung

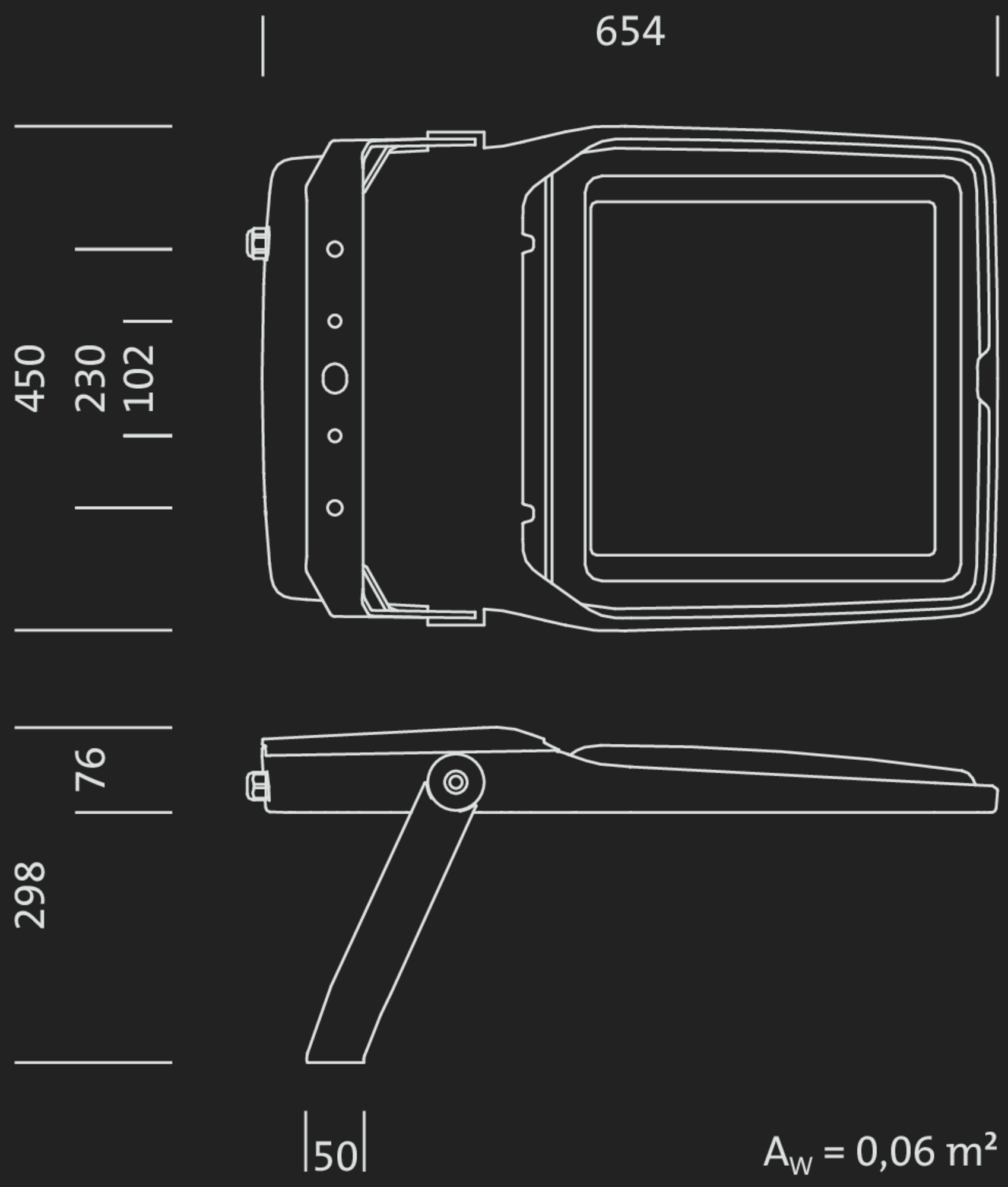

Floodlight 20 midi power

Intro to Productfamily

Data

Bezeichnung Fluter
Lichtwirkung direkt asymmetrisch strahlend; direkt rotations-symmetrisch strahlend
Licht­verteilung PL43; RS05
Netto­lichtstrom 38380lm bis 39000lm
Farb­temperatur 4000K; 5000K
Steuerung Plus

Specials

Vermeidung von Lichtimmission und Blendung durch die Bauform als Planflächenstrahler mit 0% Lichtimmission bis zu einer 15° Aufneigung
Sehr lange Lebensdauer von bis zu 100.000 Stunden dank optimaler Wärmeabführung über Kühlrippen
Optimiertes Thermomanagement durch Entkopplung von Modul und Gehäuse für minimale Lichtstrom-Degradation und zuverlässigen Betrieb
Sehr robust durch Schutzart IP66 und Schwingungsstabilität mit über 250.000 Hüben sowie ESD-geschütze Plug&Play-Module für einfache Instandhaltung und niedrige Wartungskosten

Configuration & Datasheets

Lichtwirkung

Bezeichnung

Licht­verteilung

Farb­temperatur

Bemessungs­lichtstrom (lm)

  • bei den Leuchten mit Mastanbindung Mastflansch entsprechend Mastzopf-Durchmesser bitte zusätzlich

Results

Floodlight 20 midi LED, PL43, direkt asymmetrisch strahlend

Bestell-Nr.: 5XA7682G2A1KCGTIN (EAN): 4058352234785
Farb­temperaturFarb­wiedergabeLichtstromAnschluss­leistungLicht­ausbeuteSteuerungGew. (kg)
4000KCRI > 7038700lm306W127lm/WPlus/DALI15,6

Floodlight 20 midi LED, RS05, direkt rotations-symmetrisch strahlend

Bestell-Nr.: 5XA7682G2H2ACGTIN (EAN): 4058352223710
Farb­temperaturFarb­wiedergabeLichtstromAnschluss­leistungLicht­ausbeuteSteuerungGew. (kg)
4000KCRI > 7038380lm306W126lm/WPlus/DALI16,1

Floodlight 20 midi LED, RS05, direkt rotations-symmetrisch strahlend

Bestell-Nr.: 5XA7682G3H2ACGTIN (EAN): 4058352223734
Farb­temperaturFarb­wiedergabeLichtstromAnschluss­leistungLicht­ausbeuteSteuerungGew. (kg)
5000KCRI > 7039000lm306W128lm/WPlus/DALI16,1

Floodlight 20 midi LED, PL43, direkt asymmetrisch strahlend

Bestell-Nr.: 5XA7682G2A1KCGTIN (EAN): 4058352234785

Farb­temperatur4000K
Farb­wiedergabeCRI > 70
Lichtstrom38700lm
Anschluss­leistung306W
Licht­ausbeute127lm/W
SteuerungPlus/DALI
Gew. (kg)15,6

Floodlight 20 midi LED, RS05, direkt rotations-symmetrisch strahlend

Bestell-Nr.: 5XA7682G2H2ACGTIN (EAN): 4058352223710

Farb­temperatur4000K
Farb­wiedergabeCRI > 70
Lichtstrom38380lm
Anschluss­leistung306W
Licht­ausbeute126lm/W
SteuerungPlus/DALI
Gew. (kg)16,1

Floodlight 20 midi LED, RS05, direkt rotations-symmetrisch strahlend

Bestell-Nr.: 5XA7682G3H2ACGTIN (EAN): 4058352223734

Farb­temperatur5000K
Farb­wiedergabeCRI > 70
Lichtstrom39000lm
Anschluss­leistung306W
Licht­ausbeute128lm/W
SteuerungPlus/DALI
Gew. (kg)16,1

Optional accessory

Leitungssatz Mast für Variante Plus, L= 8mVPE1 Stk.Gew. (kg)1,3Bestell-Nr.: 5EA6Y00L09GTIN (EAN): 4050737056111Show details
Leitungssatz Mast für Variante Plus, L= 10mVPE1 Stk.Gew. (kg)1,5Bestell-Nr.: 5EA6Y00L10GTIN (EAN): 4050737071305Show details
Leitungssatz Mast für Variante Plus, L= 12mVPE1 Stk.Gew. (kg)1,8Bestell-Nr.: 5EA6Y00L12GTIN (EAN): 4050737936413Show details
Mastflansch, Siteco® eisenglimmer (DB 702S), Zopfmaß: 42mmVPE1 Stk.Gew. (kg)0,6Bestell-Nr.: 5XA76800XM4GTIN (EAN): 4050737850740Show details
Mastflansch, Siteco® eisenglimmer (DB 702S), Zopfmaß: 60mmVPE1 Stk.Gew. (kg)0,6Bestell-Nr.: 5XA76800XM2GTIN (EAN): 4050737850726Show details
Mastflansch, Siteco® eisenglimmer (DB 702S), Zopfmaß: 76mmVPE1 Stk.Gew. (kg)0,8Bestell-Nr.: 5XA76800XM1GTIN (EAN): 4050737850702Show details
Traverse, 1fach, verzinkt, d_a= 76mmVPE1 Stk.Gew. (kg)2,2Bestell-Nr.: 5NY74701XA11GTIN (EAN): 4039806199522Show details
Traverse, 1fach, verzinkt, d_a= 89mmVPE1 Stk.Gew. (kg)2,3Bestell-Nr.: 5NY74701XA21GTIN (EAN): 4039806199546Show details
Traverse, 2fach, verzinkt, d_a= 76mmVPE1 Stk.Gew. (kg)4,4Bestell-Nr.: 5NY74802XA11GTIN (EAN): 4039806199447Show details
Traverse, 2fach, verzinkt, d_a= 89mmVPE1 Stk.Gew. (kg)4,5Bestell-Nr.: 5NY74802XA21GTIN (EAN): 4039806199454Show details
Traverse, 1fach, DB 702S, d_a= 76mmVPE1 Stk.Gew. (kg)2,2Bestell-Nr.: 5NY74701XA1108GTIN (EAN): 4050737956107Show details
Traverse, 1fach, DB 702S, d_a= 89mmVPE1 Stk.Gew. (kg)2,3Bestell-Nr.: 5NY74701XA2108GTIN (EAN): 4050737956138Show details
Traverse, 2fach, DB 702S, d_a= 76mmVPE1 Stk.Gew. (kg)4,2Bestell-Nr.: 5NY74802XA1108GTIN (EAN): 4050737956183Show details
Traverse, 2fach, DB 702S, d_a= 89mmVPE1 Stk.Gew. (kg)4,5Bestell-Nr.: 5NY74802XA2108GTIN (EAN): 4050737956206Show details
Mastausleger, 2fach, verzinkt, ɑ= 10°, a= 300mm, d_a= 76mm, d2_a= 42mmVPE1 Stk.Gew. (kg)3,0Bestell-Nr.: 5NY50102XM10GTIN (EAN): 4039806383020Show details
Mastausleger, 3fach, verzinkt, ɑ= 10°, a= 300mm, d_a= 76mm, d2_a= 42mmVPE1 Stk.Gew. (kg)3,3Bestell-Nr.: 5NY50103XM10GTIN (EAN): 4039806383037Show details
Mastausleger, 4fach, verzinkt, ɑ= 10°, a= 300mm, d_a= 102/108mm, d2_a= 60mmVPE1 Stk.Gew. (kg)8,6Bestell-Nr.: 5NY50114XM30GTIN (EAN): 4039806383075Show details
Mastausleger, 5fach, verzinkt, ɑ= 10°, a= 300mm, d_a= 102/108mm, d2_a= 60mmVPE1 Stk.Gew. (kg)9,0Bestell-Nr.: 5NY50115XM30GTIN (EAN): 4039806383082Show details
Mastausleger, 2fach, DB 702S, ɑ= 10°, a= 300mm, d_a= 76mm, d2_a= 42mmVPE1 Stk.Gew. (kg)4,8Bestell-Nr.: 5NY50102XM18GTIN (EAN): 4050737956008Show details
Mastausleger, 2fach, DB 702S, ɑ= 1,5°, a= 300mm, d_a= 76mm, d2_a= 60mmVPE1 Stk.Gew. (kg)6,1Bestell-Nr.: 5NY50212XM18GTIN (EAN): 4039806851642Show details
Mastausleger, 3fach, DB 702S, ɑ= 10°, a= 300mm, d_a= 76mm, d2_a= 42mmVPE1 Stk.Gew. (kg)3,3Bestell-Nr.: 5NY50103XM18GTIN (EAN): 4050737956022Show details
Mastausleger, 4fach, DB 702S, ɑ= 10°, a= 300mm, d_a= 102/108mm, d2_a= 60mmVPE1 Stk.Gew. (kg)8,6Bestell-Nr.: 5NY50114XM38GTIN (EAN): 4050737956046Show details
