Apollon® 21

Tipos de productosConfiguración y hojas de datos

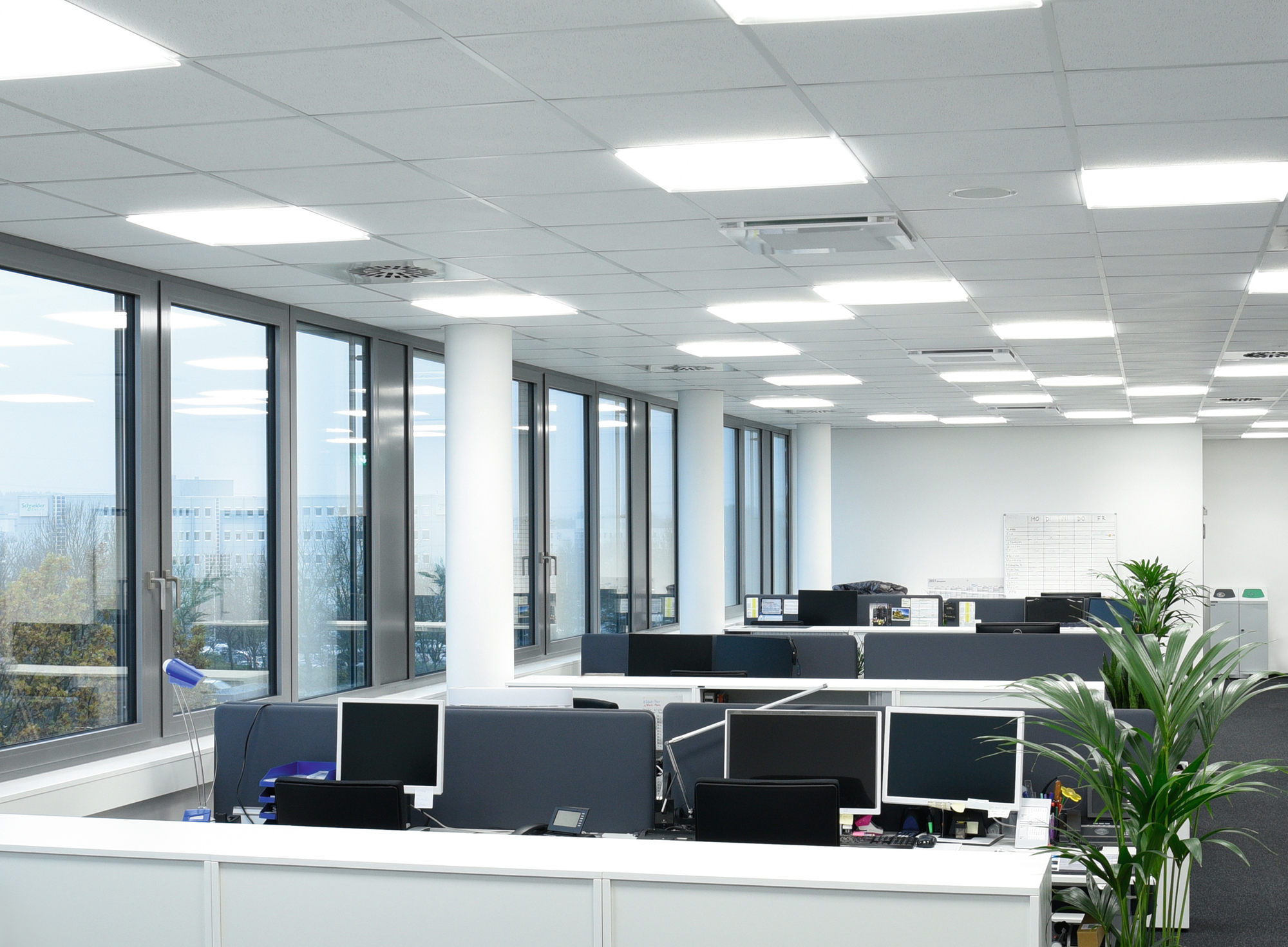

The Apollon® family impresses with its integrative design, homogeneous illumination and advanced technology. Thanks to the different geometries and installation variants, the versatile family of luminaires is perfect for the entire office building. Thanks to the optional Tunable White function, the Apollon® 21 is ideally suited for SITECO HCLlive applications. Efficient lighting technology and the availability of standard panel sizes mean that high energy savings and thus short amortization times can be achieved in the simplest way during renovations.

Our core portfolio: Apollon® 21 is our suspended luminaire with the highest standards of efficiency, quality and flexibility for your project

Tipos de productos

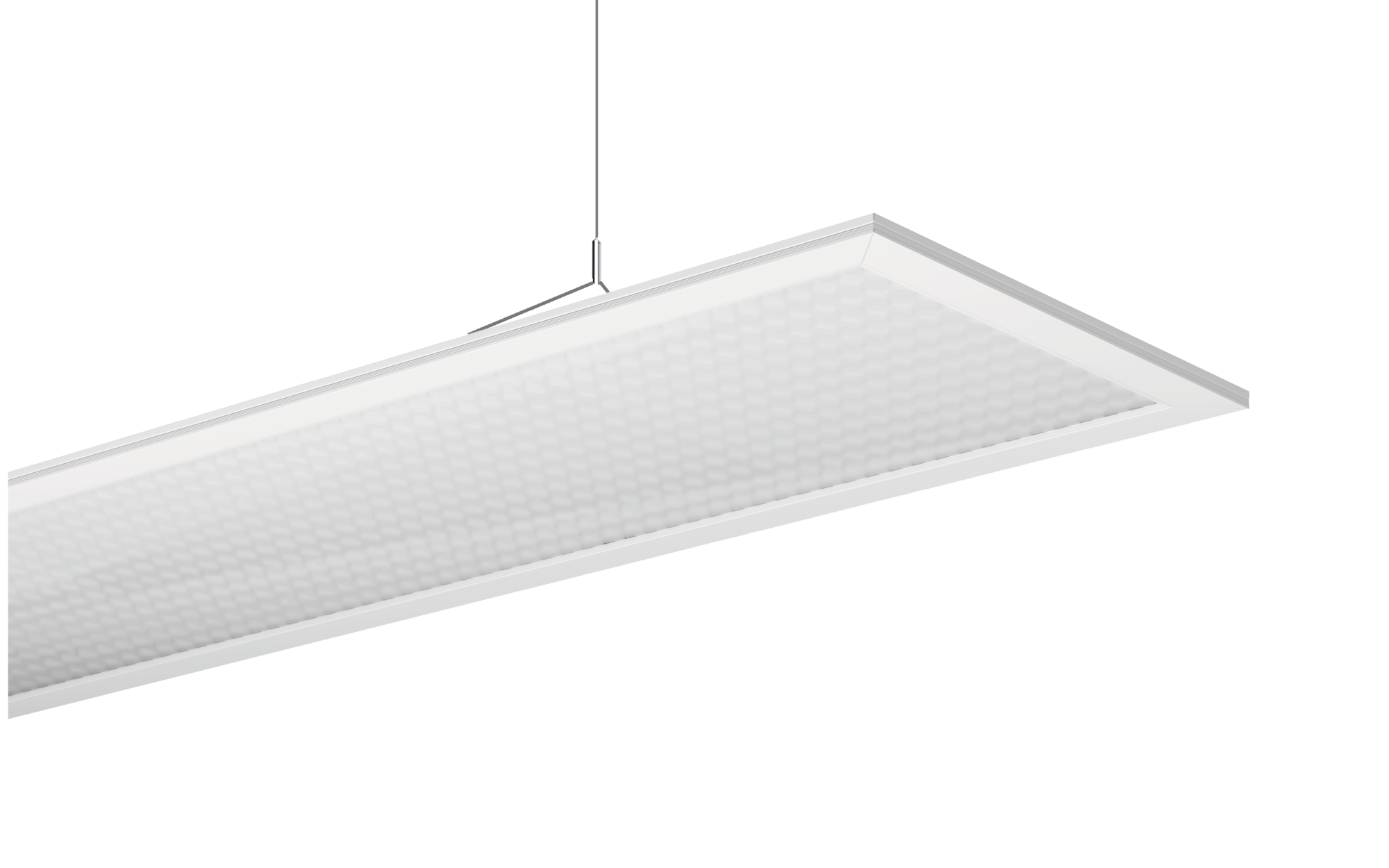

Apollon® 21 with rectangular housing (Edge LED)

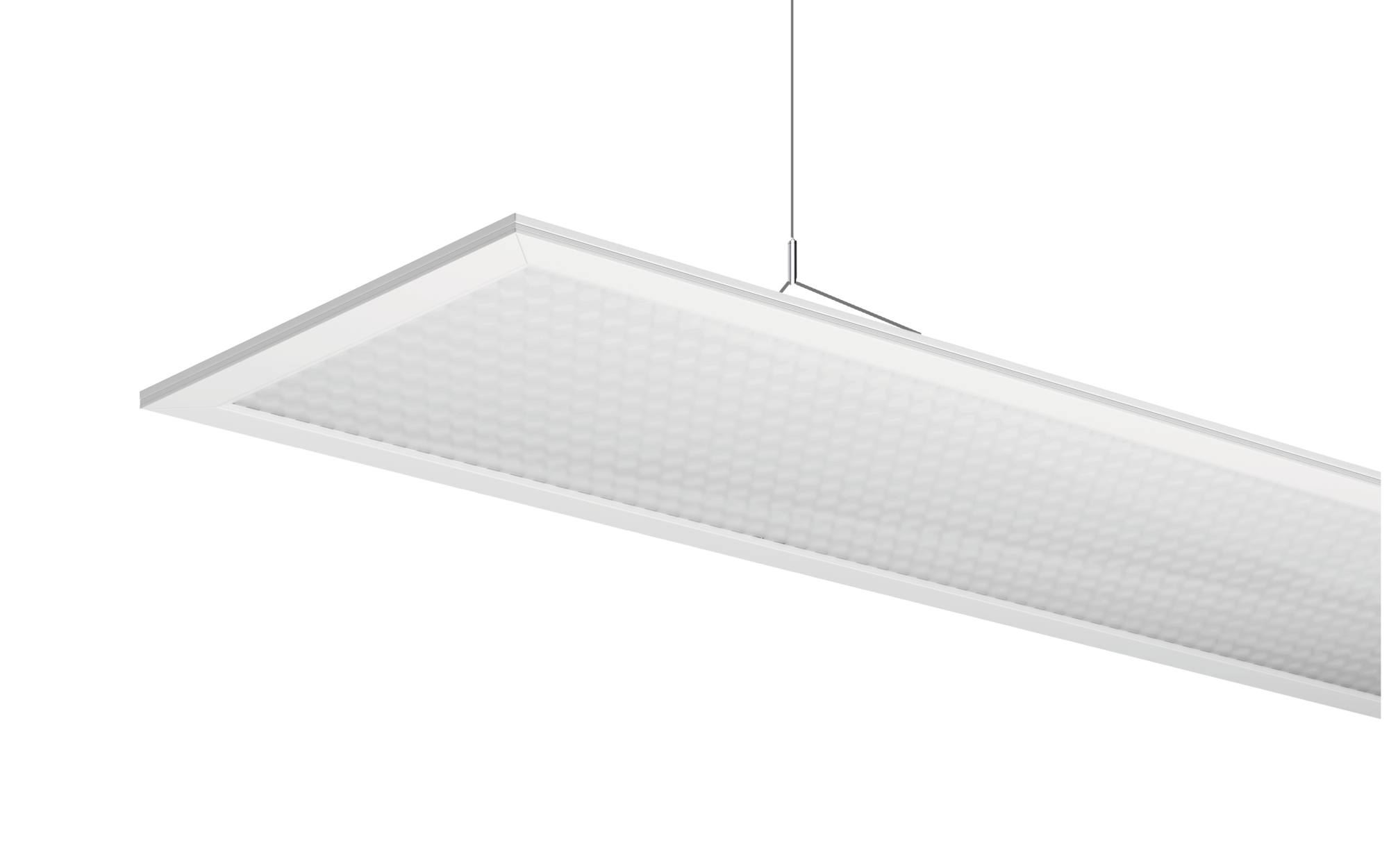

Apollon® 21 with rectangular housing (Back LED)

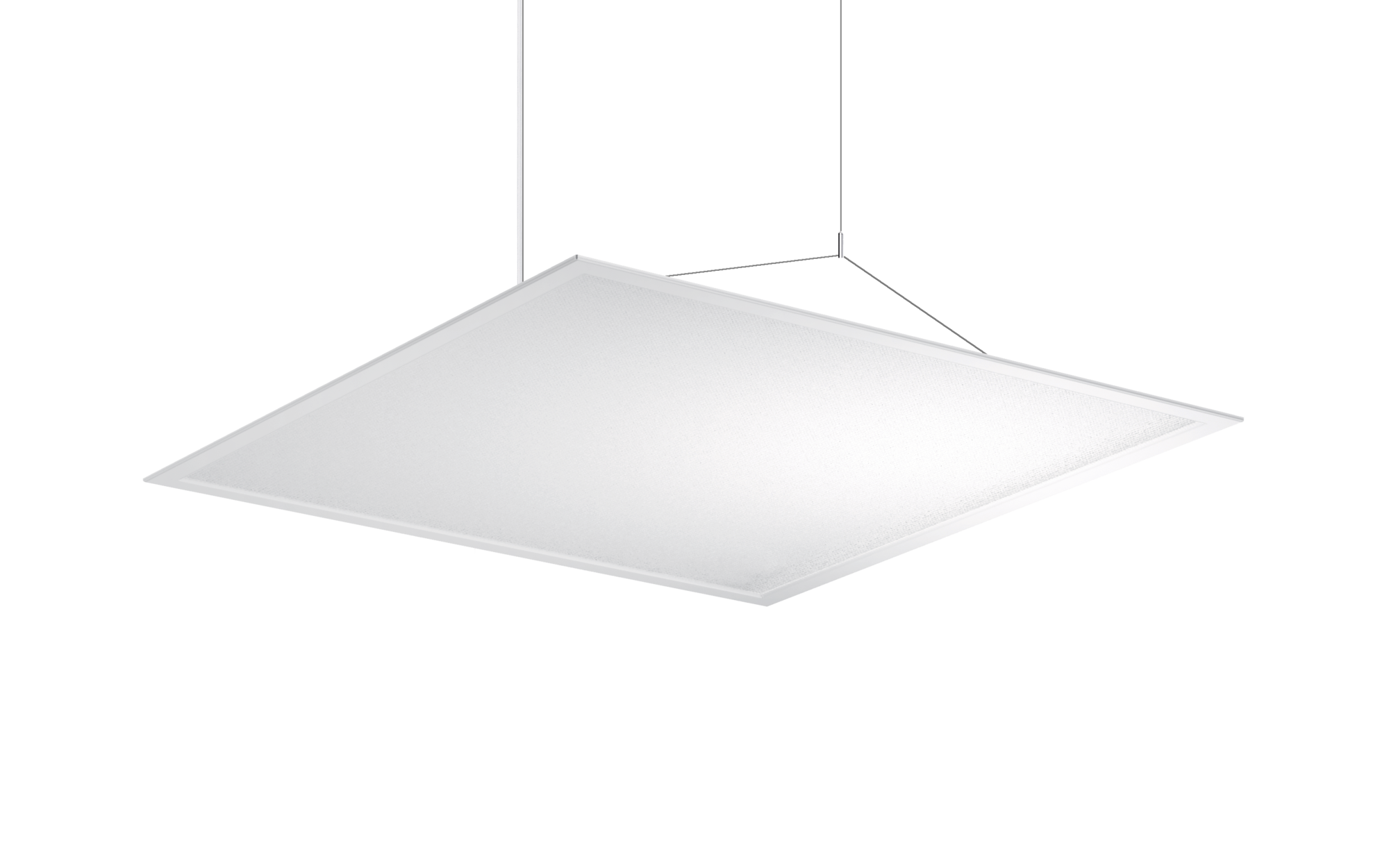

Apollon® 21 with square housing (Back LED)

Apollon® 21 with rectangular housing (Edge LED)

Introducción a la familia de productos

Datos característicos

Descripción luminaria de oficina
Efecto de iluminación haz simétrico ancho directo, 80°; haz simétrico ancho directo, 90°
Corriente neta de alumbrado 4000lm a 6900lm
Temperatura de color 2700…6500K; 3000K; 4000K; 6500K
Control DALI; DALI DT8; DALI 2
Índice de protección IP20/IP50
Vida útil 50000h (L85/B50) a temp. amb. = 25°C; 50000h (L90/B50) a temp. amb. = 25°C; 100000h (L80/B50) a temp. amb. = 25°C

Características especiales

Alta eficiencia para un consumo energético bajo - en caso de rehabilitación (T5/T8) se consiguen ahorros de energía de hasta un 55%
Larga vida útil en la aplicación gracias a los altos grados de protección hasta IP54 – también apta para entornos exigentes o sala blanca
Available with tunable white function as an ideal basis for HCLlive applications – for more well-being and motivation

Configuración y hojas de datos

Efecto de iluminación

Ángulo de haz

Temperatura de color

Color de luz

UGR

Flujo luminoso nominal (lm)

Control

Tipo de montaje

Sistema de techo

Dimensión (mm)

Clase de aislamiento

  • for suspended mounting of the luminaire 51MQ14...*: please order suspension accessories 59MQ31... or 59MQ32... (1 set per luminaire) separately, taking into account the required connecting cable (connecting cable with 3 or 5 wires included in the scope of delivery of the respective wire suspension); ATENCIÓN: para la luminaria 5MQ14...* utilice únicamente la suspensión 59MQ30000021 (el cable de conexión NO está incluido en el volumen de suministro de esta suspensión, así que pida el cable de conexión para esta suspensión por separado)
  • interfaz de pulsador y multisensor solo aplicables en combinación con controlador

Resultados

Apollon 21 linear, haz directo, 2700..6500K, DALI DT8, para corte de techo

Referencia: 51MQ14WD2T12 GTIN (EAN): 4058352390610
Temperatura de colorReproducción de colorFlujo luminosoCarga conectadaEficacia lumínicaControlClase de aislamientoÍndice de protecciónDimensión (mm)Peso (kg)
2700..6500KCRI > 804200lm44W96lm/WDALI DT8SK I (protección por puesta a tierra)IP20/IP501245x3073,9
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Curva de distribución luminotécnica / datos de planificaciónLista completa de descargas

Apollon 21 linear, haz directo, Color de luz 840, DALI, para M600 y para corte de techo

Referencia: 51MQ18WD2412 GTIN (EAN): 4058352490815
Temperatura de colorReproducción de colorFlujo luminosoCarga conectadaEficacia lumínicaControlClase de aislamientoÍndice de protecciónDimensión (mm)Peso (kg)
4000KCRI > 804000lm33W121lm/WDALISK II (a prueba de choques eléctricos)IP20/IP501195x2952,9
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Curva de distribución luminotécnica / datos de planificaciónLista completa de descargas

Apollon 21 linear, haz directo, Color de luz 830, DALI 2, para corte de techo

Referencia: 51MQ17WD2312 GTIN (EAN): 4058352490723
Temperatura de colorReproducción de colorFlujo luminosoCarga conectadaEficacia lumínicaControlClase de aislamientoÍndice de protecciónDimensión (mm)Peso (kg)
3000KCRI > 806900lm60W115lm/WDALI 2SK II (a prueba de choques eléctricos)IP20/IP501545x3073,7
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Curva de distribución luminotécnica / datos de planificaciónLista completa de descargas

Apollon 21 linear, haz directo, DALI 2, para corte de techo

Referencia: 51MQ17WD2612 GTIN (EAN): 4058352528013
Temperatura de colorReproducción de colorFlujo luminosoCarga conectadaEficacia lumínicaControlClase de aislamientoÍndice de protecciónDimensión (mm)Peso (kg)
6500KCRI > 806900lm60W115lm/WDALI 2SK II (a prueba de choques eléctricos)IP20/IP501545x3073,7
Mostrar todos los detalles
EspecificaciónHoja de datos (PDF, completo)Curva de distribución luminotécnica / datos de planificaciónLista completa de descargas

Apollon 21 linear, haz directo, 2700..6500K, DALI DT8, para corte de techo

Referencia: 51MQ14WD2T12GTIN (EAN): 4058352390610

Temperatura de color2700..6500K
Reproducción de colorCRI > 80
Flujo luminoso4200lm
Carga conectada44W
Eficacia lumínica96lm/W
ControlDALI DT8
Clase de aislamientoSK I (protección por puesta a tierra)
Índice de protecciónIP20/IP50
Dimensión (mm)1245x307
Peso (kg)3,9
Mostrar todos los detalles

Apollon 21 linear, haz directo, Color de luz 840, DALI, para M600 y para corte de techo

Referencia: 51MQ18WD2412GTIN (EAN): 4058352490815

Temperatura de color4000K
Reproducción de colorCRI > 80
Flujo luminoso4000lm
Carga conectada33W
Eficacia lumínica121lm/W
ControlDALI
Clase de aislamientoSK II (a prueba de choques eléctricos)
Índice de protecciónIP20/IP50
Dimensión (mm)1195x295
Peso (kg)2,9
Mostrar todos los detalles

Apollon 21 linear, haz directo, Color de luz 830, DALI 2, para corte de techo

Referencia: 51MQ17WD2312GTIN (EAN): 4058352490723

Temperatura de color3000K
Reproducción de colorCRI > 80
Flujo luminoso6900lm
Carga conectada60W
Eficacia lumínica115lm/W
ControlDALI 2
Clase de aislamientoSK II (a prueba de choques eléctricos)
Índice de protecciónIP20/IP50
Dimensión (mm)1545x307
Peso (kg)3,7
Mostrar todos los detalles

Apollon 21 linear, haz directo, DALI 2, para corte de techo

Referencia: 51MQ17WD2612GTIN (EAN): 4058352528013

Temperatura de color6500K
Reproducción de colorCRI > 80
Flujo luminoso6900lm
Carga conectada60W
Eficacia lumínica115lm/W
ControlDALI 2
Clase de aislamientoSK II (a prueba de choques eléctricos)
Índice de protecciónIP20/IP50
Dimensión (mm)1545x307
Peso (kg)3,7
Mostrar todos los detalles

Accesorios necesarios

Descripciónsuspensión de cable en Y, con baldaquín, blanco, con fijación en el lado de la luminaria, con clema, para la versión ON/OFFUE2 unidadesPeso (kg)0,3Referencia: 59MQ31000021GTIN (EAN): 4058352347867Mostrar todos los detalles
Descripciónsuspensión de cable en Y, con baldaquín, blanco, con fijación en el lado de la luminaria, con clema, para la versión DALIUE2 unidadesPeso (kg)0,3Referencia: 59MQ32000021GTIN (EAN): 4058352347881Mostrar todos los detalles
Descripciónsuspensión de cable en Y, con baldaquín, blanco, redondo, con fijación en el lado de la luminariaUE2 unidadesPeso (kg)0,3Referencia: 59MQ30000021GTIN (EAN): 4058352347843Mostrar todos los detalles
Descripcióncable de conexión, 3 conductores, 0,75mm², L= 0.8m, con clemaUE1 unidadPeso (kg)0,1Referencia: 5LF90001LGTIN (EAN): 4039806139948Mostrar todos los detalles
Descripcióncable de conexión, 3 conductores, 0,75mm², L= 1.4m, con clemaUE1 unidadPeso (kg)0,1Referencia: 5LF90002LGTIN (EAN): 4039806198839Mostrar todos los detalles
Descripcióncable de conexión, 3 conductores, 0,75mm², L= 2m, con clemaUE1 unidadPeso (kg)0,1Referencia: 5LF90003LGTIN (EAN): 4039806507693Mostrar todos los detalles
Descripcióncable de conexión, 5 conductores, 0,75mm², L= 1.4m, con clemaUE1 unidadPeso (kg)0,1Referencia: 5LF90005LGTIN (EAN): 4039806201935Mostrar todos los detalles
Descripcióncable de conexión, 5 conductores, 0,75mm², L= 2m, con clemaUE1 unidadPeso (kg)0,2Referencia: 5LF90006LGTIN (EAN): 4039806507709Mostrar todos los detalles

Accesorios opcionales

Descripcióndetector de presencia, multisensor PS2, maestro, DALI, empotradoUE1 unidadPeso (kg)0,1Referencia: 5LZ925600GTIN (EAN): 4058352364048Mostrar todos los detalles
Descripciónmultisensor PS2, h= 2,5..10m, empotrado en el techoUE1 unidadPeso (kg)0,2Referencia: 5LZ925601GTIN (EAN): 4058352362020Mostrar todos los detalles
Descripcióncarcasa para montaje superficialUE1 unidadPeso (kg)0,1Referencia: 5LZ925APGTIN (EAN): 4050737767505Mostrar todos los detalles
Descripcióndetector de presencia, multisensor PS2, maestro, DALI, montaje superficialUE1 unidadPeso (kg)0,3Referencia: 5LZ925602GTIN (EAN): 4058352364062Mostrar todos los detalles
Descripcióncontrolador, maestro, DALI, control central: conexión a la iluminación o gestión del edificioUE1 unidadPeso (kg)0,4Referencia: 5LZ904712GTIN (EAN): 4008321710871Mostrar todos los detalles
DescripciónSmart RemoteUE1 unidadPeso (kg)0,1Referencia: 59UC3RCAGTIN (EAN): 4058352363713Mostrar todos los detalles
Descripciónregulador giratorio, control local: sensores autónomos y autosuficientes, empotrado en la caja conmutadoraUE1 unidadPeso (kg)0,1Referencia: 5LZ902050TWGTIN (EAN): 4058352145807Mostrar todos los detalles
