51MQ14HM2M15

Referencia: 51MQ14HM2M15
Recordar articuloRecordar articulo

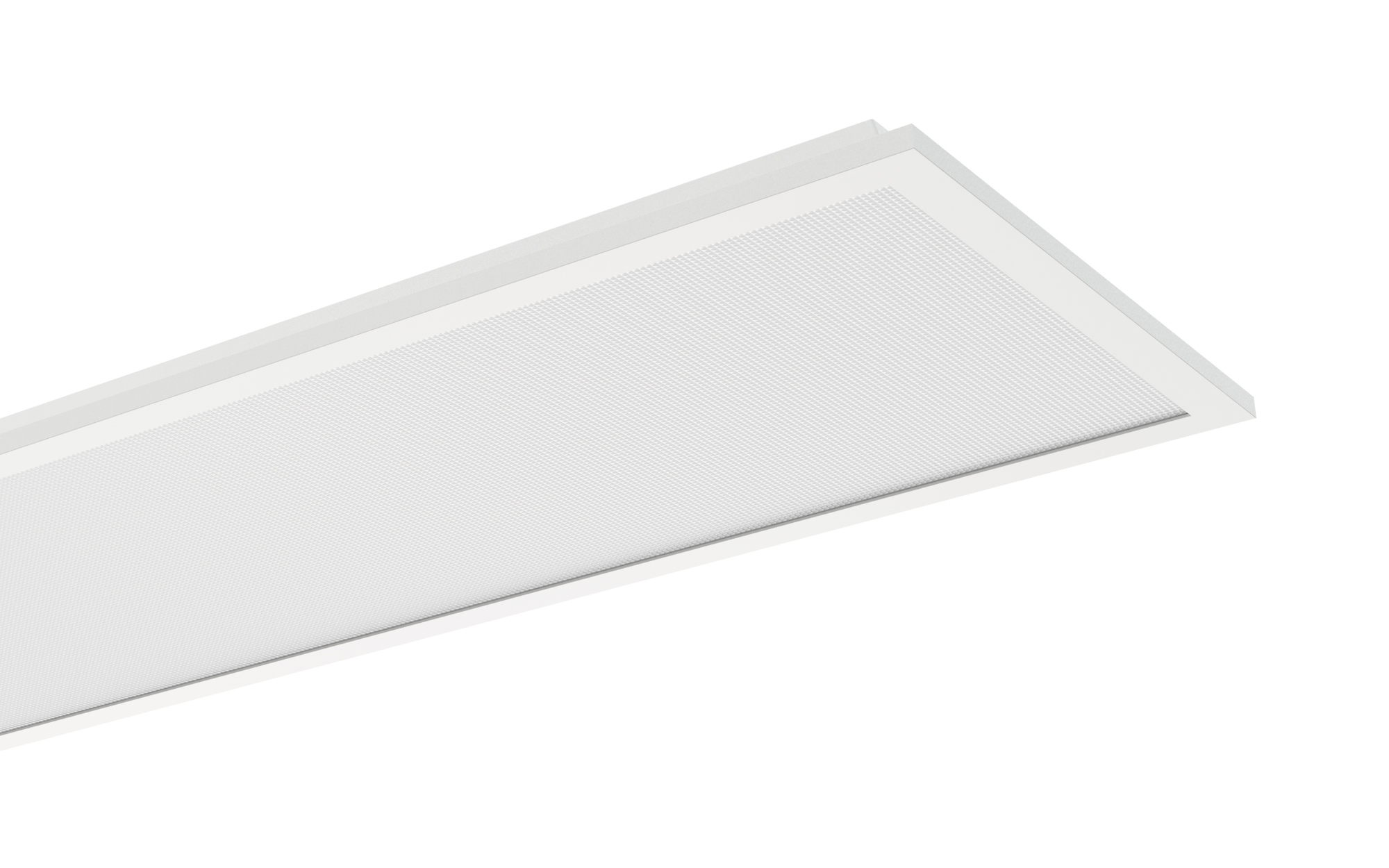

Descripción luminaria de oficina
Nombre del producto Apollon 21 linear
Lámpara LED
Flujo luminoso nominal 7100lm
Eficacia lumínica 165lm/W
Temperatura de color 3000/4000K
Reproducción de color CRI > 80
Potencia nominal 43W
Vida útil 100000h (L80) a temp. amb. = 25°C
Índice de protección IP20
Resistencia contra impacto IK03
Peso 3,8kg

Apollon 21 linear, luminaria de oficina, control de luz directo con lente, de PMMA, cubierta luminotécnica directa: cubierta microprismática, de PS, emisión de luz: directo haz, característica de iluminación directa: simétrico, tipo de montaje: montaje empotrado, empotrado, LED, flujo luminoso nominal: 7.100lm, eficacia lumínica: 165lm/W, color de luz: 830/840, temperatura de color: 3000/4000K, balasto: ON/OFF Multilumen, con borne, 3 polos, conexión de alimentación: 220..240V, CA, 50/60Hz, potencia nominal: 43W, adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22, carcasa, de aluminio, lacado, blanco tráfico (RAL 9016), módulo: M625, longitud: 1.245mm, ancho: 307mm, altura: 34mm, parte superior de la carcasa, de chapa de acero, galvanizado, tipo de protección (total): IP20, tipo de protección (cámara de luminaria, lado de cámara): IP50, clase de protección (total): SK II (a prueba de choques eléctricos), marca de verificación: CE, ENEC, UKCA, resistencia contra impacto: IK03, temperatura ambiente de funcionamiento admisible: -20..+45°C, norma: EN 60598-2-22, cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria, unidad de embalaje: 1 unidad

Downloads

Información técnica del producto
Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de oficina
Nombre del producto Apollon 21 linear
Referencia 51MQ14HM2M15

Componente 1

Luminotecnia
Control de iluminación lente de PMMA
Cubierta cubierta microprismática
Ángulo de haz haz ancho, 90°
Simetría simétrico
Emisión de luz haz directo
UGR de dirección visual longitudinal hacia la luminaria ≤ 22
UGR de dirección visual transversal hacia la luminaria ≤ 22

Lámparas
Lámpara con LED
Flujo luminoso nominal 7100lm
Eficacia lumínica 165lm/W
Temperatura de color 3000/4000K
Índice de reproducción cromática CRI > 80
Color de luz 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (inicial)
Potencia nominal 43W
Adicional con cableado transversal, flujo luminoso regulable en balasto en 8 pasos (4800/.../7100lm), carga conectada según ajuste de flujo luminoso (28,5/.../43,0W), para valores UGR 19, consulte la tabla de regulación en las instrucciones de montaje

Dispositivo operativo
Control ON/OFF Multilumen

Componente 2

Dispositivo operativo
Tipo de conmutación adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22

Certificados, Normas

Índice de protección IP20
Tipo de protección (cámara de luminaria, lado de cámara) IP50
Clase de aislamiento SK II (a prueba de choques eléctricos)
Resistencia contra impacto IK03
Rango de temperatura (operación) -20..+45°C
Adicional cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria
Norma EN 60598-2-22
Certificación, designación CE, ENEC, UKCA

Material, color

carcasa aluminio, lacado, blanco tráfico (RAL 9016)
parte superior de la carcasa chapa de acero, galvanizado
Cubierta cubierta microprismática de PS

Montaje

Tipo y lugar de montaje empotrado, montaje empotrado, en el techo
Disposición disposición individual
Adicional solicite los accesorios de montaje necesarios para el empotramiento en el techo por separado

Conexión eléctrica

Conexión borne, 3 polos
Tensión nominal 220..240V, 50/60Hz, CA

Dimensiones, peso

Longitud 1245mm
Ancho 307mm
Altura 34mm
Peso 3,8kg

Vida útil

Vida útil nominal 100000h (L80) a temp. amb. = 25°C

Tipo de producto
luminaria de oficina

Nombre del producto
Apollon 21 linear

Referencia
51MQ14HM2M15

Luminotecnia

Control de iluminación
lente de PMMA

Cubierta
cubierta microprismática

Ángulo de haz
haz ancho, 90°

Simetría
simétrico

Emisión de luz
haz directo

UGR de dirección visual longitudinal hacia la luminaria
≤ 22

UGR de dirección visual transversal hacia la luminaria
≤ 22

Lámparas

Lámpara
con LED

Flujo luminoso nominal
7100lm

Eficacia lumínica
165lm/W

Temperatura de color
3000/4000K

Índice de reproducción cromática
CRI > 80

Color de luz
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (inicial)

Potencia nominal
43W

Adicional
con cableado transversal, flujo luminoso regulable en balasto en 8 pasos (4800/.../7100lm), carga conectada según ajuste de flujo luminoso (28,5/.../43,0W), para valores UGR 19, consulte la tabla de regulación en las instrucciones de montaje

Dispositivo operativo

Control
ON/OFF Multilumen

Dispositivo operativo

Tipo de conmutación
adecuado para elemento de iluminación de emergencia de batería única 58DB00B013A con función de autoprueba integrada según EN 60598-2-22

Índice de protección
IP20

Tipo de protección (cámara de luminaria, lado de cámara)
IP50

Clase de aislamiento
SK II (a prueba de choques eléctricos)

Resistencia contra impacto
IK03

Rango de temperatura (operación)
-20..+45°C

Adicional
cumple las especificaciones IFS (International Featured Standards) en materia de seguridad y calidad en la industria alimentaria

Norma
EN 60598-2-22

Certificación, designación
CE, ENEC, UKCA

carcasa
aluminio, lacado, blanco tráfico (RAL 9016)

parte superior de la carcasa
chapa de acero, galvanizado

Cubierta
cubierta microprismática de PS

Tipo y lugar de montaje
empotrado, montaje empotrado, en el techo

Disposición
disposición individual

Adicional
solicite los accesorios de montaje necesarios para el empotramiento en el techo por separado

Conexión
borne, 3 polos

Tensión nominal
220..240V, 50/60Hz, CA

Longitud
1245mm

Ancho
307mm

Altura
34mm

Peso
3,8kg

Vida útil nominal
100000h (L80) a temp. amb. = 25°C

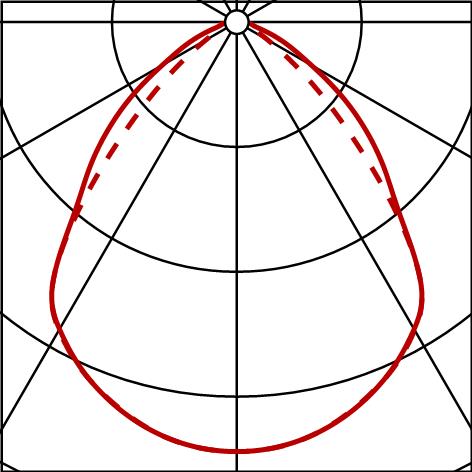

Curva de distribución luminotécnica / datos de planificación

Apollon 21 linear
luminaria de oficina, blanco tráfico (RAL 9016), ON/OFF Multilumen, 7100lm, 830/840, 1245x307mm, para M625 y para corte de techo, Conexión: clema
Lámparas: LED 4000K / CRI >= 80, factory setting: colour temperature 4000K
Referencia: 51MQ14HM2M15

Curva de distribución luminotécnica (PDF)
Relux (ROLF)
Dialux (ULD)
IES
Símbolo 2D (DXF)
Versiones del producto/accesorio

Apollon 21 linear
Lámparas: LED 3000K / CRI >= 80, individual setting: colour temperature 3000K
Referencia: 51MQ14HM2M15

Curva de distribución luminotécnica (PDF)
Relux (ROLF)
Dialux (ULD)
IES
Símbolo 2D (DXF)
