51MQ14HM2M15

N° de commande: 51MQ14HM2M15
Enregistrer l'articleEnregistrer l'article

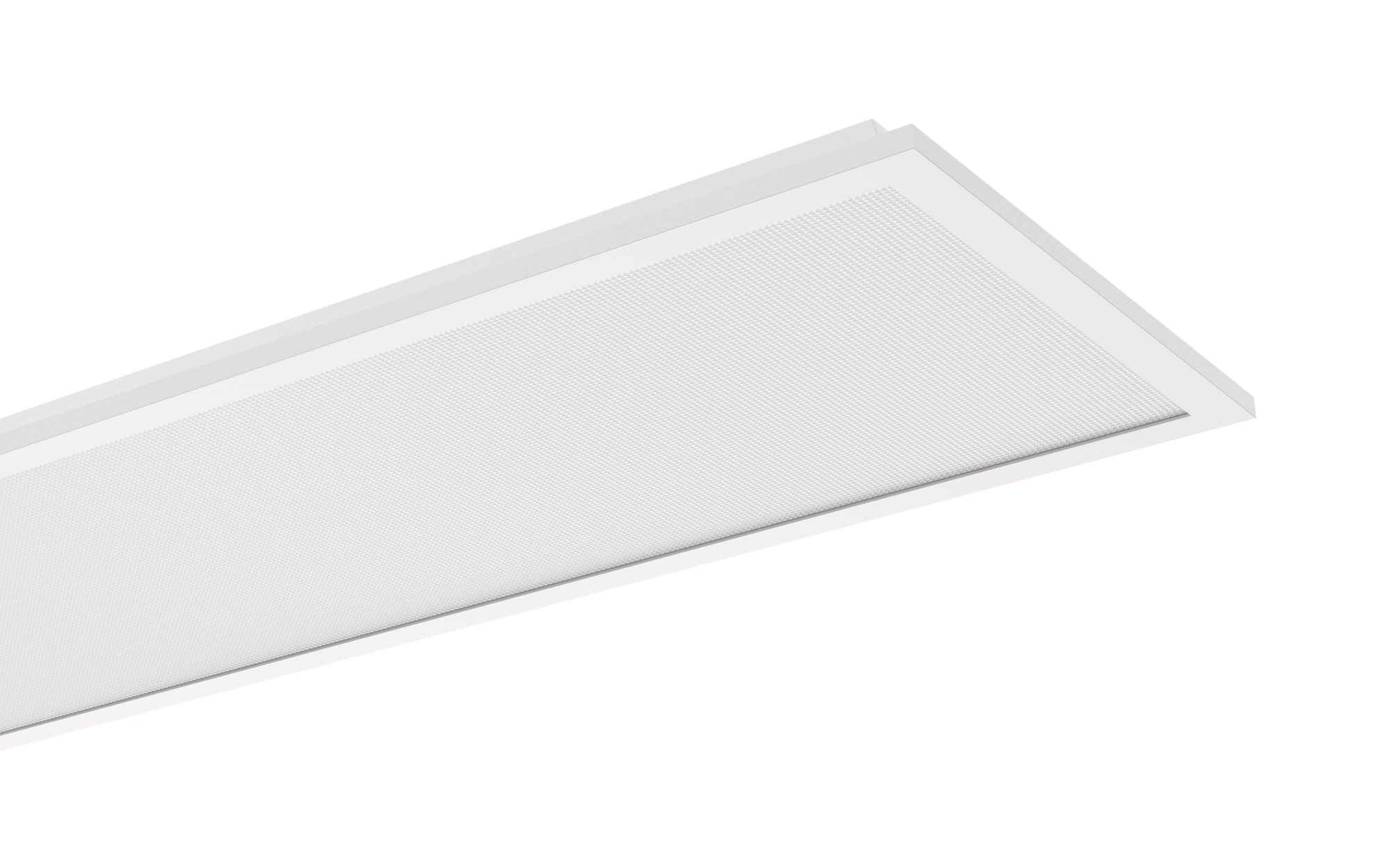

Désignation luminaire de bureau
Nom du produit Apollon 21 linear
Lampe LED
Flux lumineux assigné 7100lm
Rendement lumineux 165lm/W
Température de couleur 3000/4000K
Rendu des couleurs IRC > 80
Puissance assignée 43W
Durée de vie 100000h (L80) à TA = 25°C
Degré de protection IP20
Résistance aux chocs IK03
Poids 3,8kg

Apollon 21 linear, luminaire de bureau, orientation de la lumière primaire avec lentille, en PMMA, cache d'éclairage primaire: cache microprismatique, en PS, diffusion de lumière: direct distribution, caractéristique d'éclairage primaire: symétrique, type de pose: montage par insertion, encastré, LED, flux lumineux assigné: 7.100lm, rendement lumineux: 165lm/W, température de couleur: 830/840, température de couleur: 3000/4000K, ballast: MAR/ARR Multilumen, avec borne, 3 broches, raccordement au secteur: 220..240V, AC, 50/60Hz, puissance assignée: 43W, convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22, boîtier, en aluminium, laqué, blanc signalisation (RAL 9016), module: M625, longueur: 1.245mm, largeur: 307mm, hauteur: 34mm, partie supérieure du boîtier, en tôle d'acier, galvanisé, degré de protection (total): IP20, degré de protection (compartiment de lampe, côté pièce): IP50, classe de protection (total): classe de protection II (double isolation), marquage: CE, ENEC, UKCA, résistance aux chocs: IK03, température ambiante de fonctionnement admissible: -20..+45°C, norme: EN 60598-2-22, conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit luminaire de bureau
Nom du produit Apollon 21 linear
N° de commande 51MQ14HM2M15

Composant 1

Technologie d'éclairage
Orientation de lumière lentille en PMMA
Cache cache microprismatique
Angle de réflexion distribution extensive, 90°
Symétrie symétrique
Diffusion de lumière distribution directe
UGR direction par rapport à l'axe longitudinal du luminaire ≤ 22
UGR direction par rapport à l'axe transversal du luminaire ≤ 22

Composants
Lampe avec LED
Flux lumineux assigné 7100lm
Rendement lumineux 165lm/W
Température de couleur 3000/4000K
Index de rendu des couleurs IRC > 80
Température de couleur 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Puissance assignée 43W
Supplément avec un câblage continu, flux lumineux réglable sur ballast en 8 étapes (4800/.../7100lm), charge connectée selon le réglage du flux lumineux (28,5/.../43,0W), pour les valeurs UGR 19, voir le tableau de gradation dans la notice de montage

Appareil de service
Système de commande MAR/ARR Multilumen

Composant 2

Appareil de service
Mode de commutation convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22

Certificats, Normes

Degré de protection IP20
Degré de protection (compartiment de lampe, côté pièce) IP50
Classe de protection classe de protection II (double isolation)
Résistance aux chocs IK03
Plage de température (fonctionnement) -20..+45°C
Supplément conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire
Norme EN 60598-2-22
Marque de contrôle, marquage CE, ENEC, UKCA

Matière, Couleur

boîtier aluminium, laqué, blanc signalisation (RAL 9016)
partie supérieure du boîtier tôle d'acier, galvanisé
Cache cache microprismatique en PS

Montage

Type de montage, emplacement de montage encastré, montage par insertion, dans le plafond
Agencement disposition simple
Supplément veuillez commander séparément les accessoires de montage nécessaires pour l'encastrement au plafond

Raccordement électrique

Raccordement borne, 3 broches
Tension nominale 220..240V, 50/60Hz, AC

Dimensions, Poids

Longueur 1245mm
Largeur 307mm
Hauteur 34mm
Poids 3,8kg

Durée de vie

Durée de vie assignée 100000h (L80) à TA = 25°C

Type de produit
luminaire de bureau

Nom du produit
Apollon 21 linear

N° de commande
51MQ14HM2M15

Technologie d'éclairage

Orientation de lumière
lentille en PMMA

Cache
cache microprismatique

Angle de réflexion
distribution extensive, 90°

Symétrie
symétrique

Diffusion de lumière
distribution directe

UGR direction par rapport à l'axe longitudinal du luminaire
≤ 22

UGR direction par rapport à l'axe transversal du luminaire
≤ 22

Composants

Lampe
avec LED

Flux lumineux assigné
7100lm

Rendement lumineux
165lm/W

Température de couleur
3000/4000K

Index de rendu des couleurs
IRC > 80

Température de couleur
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Puissance assignée
43W

Supplément
avec un câblage continu, flux lumineux réglable sur ballast en 8 étapes (4800/.../7100lm), charge connectée selon le réglage du flux lumineux (28,5/.../43,0W), pour les valeurs UGR 19, voir le tableau de gradation dans la notice de montage

Appareil de service

Système de commande
MAR/ARR Multilumen

Appareil de service

Mode de commutation
convient à l'élément d'éclairage de secours à batterie unique 58DB00B013A avec fonction d'autotest intégrée selon EN 60598-2-22

Degré de protection
IP20

Degré de protection (compartiment de lampe, côté pièce)
IP50

Classe de protection
classe de protection II (double isolation)

Résistance aux chocs
IK03

Plage de température (fonctionnement)
-20..+45°C

Supplément
conforme aux exigences de l'IFS (International Featured Standards) pour la sécurité et la qualité dans l'industrie alimentaire

Norme
EN 60598-2-22

Marque de contrôle, marquage
CE, ENEC, UKCA

boîtier
aluminium, laqué, blanc signalisation (RAL 9016)

partie supérieure du boîtier
tôle d'acier, galvanisé

Cache
cache microprismatique en PS

Type de montage, emplacement de montage
encastré, montage par insertion, dans le plafond

Agencement
disposition simple

Supplément
veuillez commander séparément les accessoires de montage nécessaires pour l'encastrement au plafond

Raccordement
borne, 3 broches

Tension nominale
220..240V, 50/60Hz, AC

Longueur
1245mm

Largeur
307mm

Hauteur
34mm

Poids
3,8kg

Durée de vie assignée
100000h (L80) à TA = 25°C

Rapport photométrique / données de planification

Apollon 21 linear
luminaire de bureau, blanc signalisation (RAL 9016), MAR/ARR Multilumen, 7100lm, 830/840, 1245x307mm, pour M625 et pour ouverture de plafond découpée, Raccordement: borne
Composants: LED 4000K / CRI >= 80, factory setting: colour temperature 4000K
N° de commande: 51MQ14HM2M15

Rapport photométrique (PDF)
Relux (ROLF)
Dialux (ULD)
IES
Symbole 2D (DXF)
Versions de produits/accessoires

Apollon 21 linear
Composants: LED 3000K / CRI >= 80, individual setting: colour temperature 3000K
N° de commande: 51MQ14HM2M15

Rapport photométrique (PDF)
Relux (ROLF)
Dialux (ULD)
IES
Symbole 2D (DXF)
