51MQ14HM2M15

Oznaka za naročilo: 51MQ14HM2M15
Shrani članekShrani članek

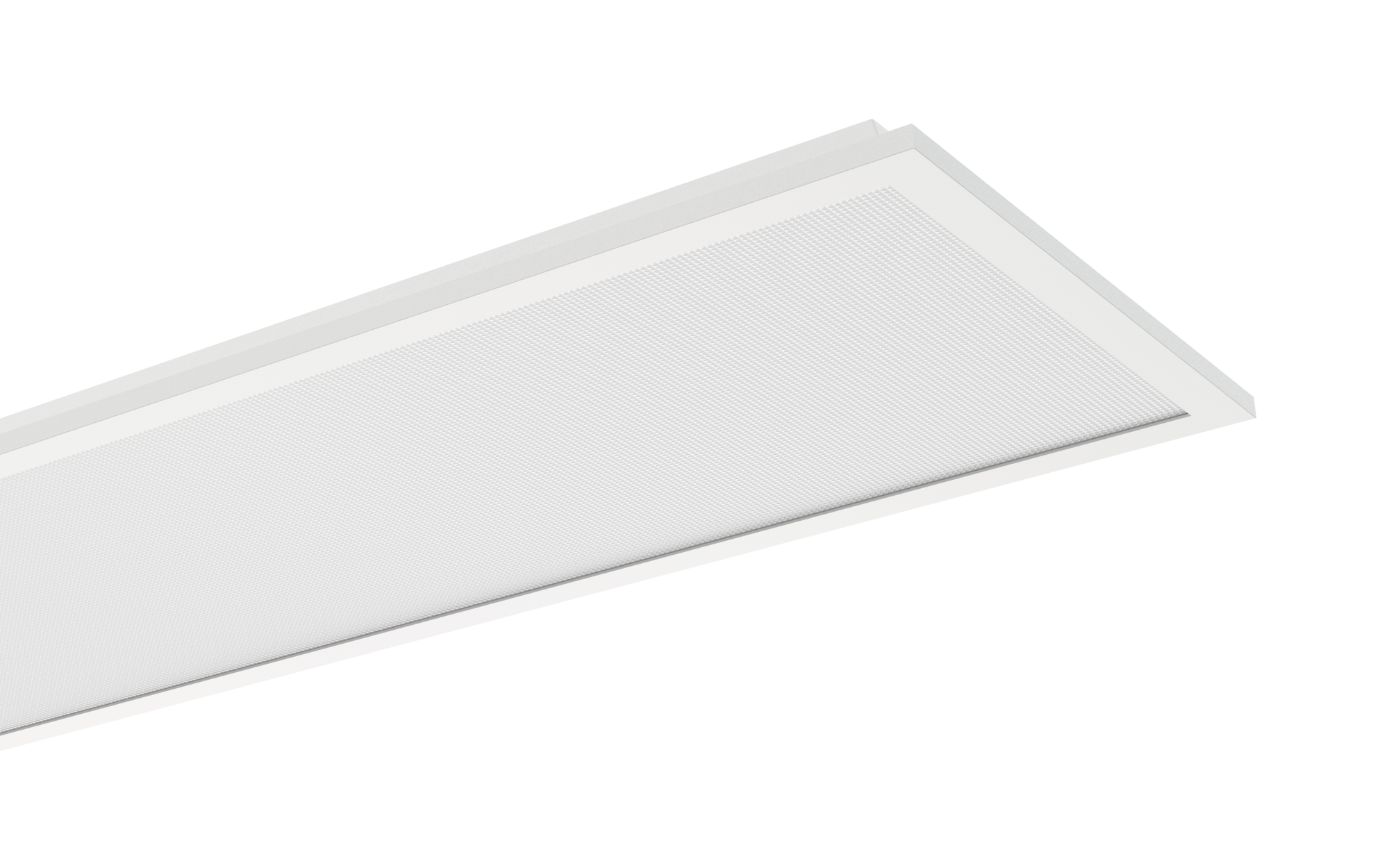

Opis pisarniška svetilka
Ime izdelka Apollon 21 linear
Sijalke LED
Nazivni svetlobni tok 7100lm
Svetlobni izkoristek 165lm/W
Barvna temperatura 3000/4000K
Barvni videz CRI > 80
Nazivna moč 43W
Servisna življenjska doba 100000h (L80) pri AT = 25°C
Zaščitna stopnja IP20
Odpornost na udarce IK03
Masa 3,8kg

Apollon 21 linear, pisarniška svetilka, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: mikroprizmatični pokrov, material: PS, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: simetrično, način montaže: montaža s polaganjem, vgradnja, LED, nazivni svetlobni tok: 7.100lm, svetlobni izkoristek: 165lm/W, barva svetlobe: 830/840, barvna temperatura: 3000/4000K, predstikalna naprava: VKLOP/IZKLOP Multilumen, v kompletu: priključna sponka, 3-polna, priklop na omrežje: 220..240V, AC, 50/60Hz, nazivna moč: 43W, primeren za element zasilne razsvetljave z eno baterijo 58DB00B013A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22, ohišje, material: aluminij, lakirano, bele barve (RAL 9016), modul: M625, dolžina: 1.245mm, širina: 307mm, višina: 34mm, ohišje vrh, material: jeklena pločevina, pocinkano, zaščitna stopnja (celota): IP20, zaščitna stopnja (prostor za sijalke, na strani prostora): IP50, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, UKCA, odpornost na udarce: IK03, dopustna delovna temperatura okolice: -20..+45°C, standard: EN 60598-2-22, izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka pisarniška svetilka
Ime izdelka Apollon 21 linear
Oznaka za naročilo 51MQ14HM2M15

Komponenta 1

Svetlobna tehnika
Usmerjanje svetlobe leča material: PMMA
Pokrov mikroprizmatični pokrov
Kot sevanja široka porazdelitev, 90°
Simetrija simetrično
Izstop svetlobe direktna porazdelitev
UGR za smer pogleda z vzdolžno osjo svetilke ≤ 22
UGR za smer pogleda z bočno osjo svetilke ≤ 22

Sijalke
Sijalke v kompletu: LED
Nazivni svetlobni tok 7100lm
Svetlobni izkoristek 165lm/W
Barvna temperatura 3000/4000K
Indeks barvnega videza CRI > 80
Barva svetlobe 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (začetno)
Nazivna moč 43W
Dodatek z linijskim ožičenjem, svetlobni tok nastavljiv na predstikalni napravi v 8 korakih (4800/.../7100lm), priključena obremenitev glede na nastavitev svetlobnega toka (28,5/.../43,0W), za vrednosti UGR 19 glejte tabelo zatemnitve v navodilih za montažo

Obratovalna naprava
Nadzor VKLOP/IZKLOP Multilumen

Komponenta 2

Obratovalna naprava
Tip vezja primeren za element zasilne razsvetljave z eno baterijo 58DB00B013A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22

Potrdila, standardi

Zaščitna stopnja IP20
Zaščitna stopnja (prostor za sijalke, na strani prostora) IP50
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK03
Temperaturno območje (delovanje) -20..+45°C
Dodatek izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji
Standard EN 60598-2-22
Certifikacijski znak, etiketiranje CE, ENEC, UKCA

Material, Barva

ohišje aluminij, lakirano, bele barve (RAL 9016)
ohišje vrh jeklena pločevina, pocinkano
Pokrov mikroprizmatični pokrov material: PS

Montaža

Način montaže, mesto montaže vgradnja, montaža s polaganjem, v stropu
Namestitev posamična montaža
Dodatek potreben montažni pribor za stropno montažo naročite posebej

Električni priklop

Priklop priključna sponka, 3-polna
Nazivna napetost 220..240V, 50/60Hz, AC

Mere, Masa

Dolžina 1245mm
Širina 307mm
Višina 34mm
Masa 3,8kg

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L80) pri AT = 25°C

Vrsta izdelka
pisarniška svetilka

Ime izdelka
Apollon 21 linear

Oznaka za naročilo
51MQ14HM2M15

Svetlobna tehnika

Usmerjanje svetlobe
leča material: PMMA

Pokrov
mikroprizmatični pokrov

Kot sevanja
široka porazdelitev, 90°

Simetrija
simetrično

Izstop svetlobe
direktna porazdelitev

UGR za smer pogleda z vzdolžno osjo svetilke
≤ 22

UGR za smer pogleda z bočno osjo svetilke
≤ 22

Sijalke

Sijalke
v kompletu: LED

Nazivni svetlobni tok
7100lm

Svetlobni izkoristek
165lm/W

Barvna temperatura
3000/4000K

Indeks barvnega videza
CRI > 80

Barva svetlobe
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (začetno)

Nazivna moč
43W

Dodatek
z linijskim ožičenjem, svetlobni tok nastavljiv na predstikalni napravi v 8 korakih (4800/.../7100lm), priključena obremenitev glede na nastavitev svetlobnega toka (28,5/.../43,0W), za vrednosti UGR 19 glejte tabelo zatemnitve v navodilih za montažo

Obratovalna naprava

Nadzor
VKLOP/IZKLOP Multilumen

Obratovalna naprava

Tip vezja
primeren za element zasilne razsvetljave z eno baterijo 58DB00B013A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22

Zaščitna stopnja
IP20

Zaščitna stopnja (prostor za sijalke, na strani prostora)
IP50

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK03

Temperaturno območje (delovanje)
-20..+45°C

Dodatek
izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji

Standard
EN 60598-2-22

Certifikacijski znak, etiketiranje
CE, ENEC, UKCA

ohišje
aluminij, lakirano, bele barve (RAL 9016)

ohišje vrh
jeklena pločevina, pocinkano

Pokrov
mikroprizmatični pokrov material: PS

Način montaže, mesto montaže
vgradnja, montaža s polaganjem, v stropu

Namestitev
posamična montaža

Dodatek
potreben montažni pribor za stropno montažo naročite posebej

Priklop
priključna sponka, 3-polna

Nazivna napetost
220..240V, 50/60Hz, AC

Dolžina
1245mm

Širina
307mm

Višina
34mm

Masa
3,8kg

Nazivna servisna življenjska doba
100000h (L80) pri AT = 25°C

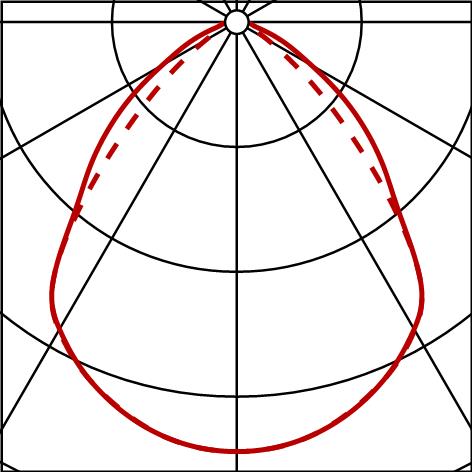

Fotometrično poročilo / podatki o načrtovanju

Apollon 21 linear
pisarniška svetilka, bele barve (RAL 9016), VKLOP/IZKLOP Multilumen, 7100lm, 830/840, 1245x307mm, uporaba: M625 in uporaba: stropni izrez, Priklop: sponka
Sijalke: LED 4000K / CRI >= 80, factory setting: colour temperature 4000K
Oznaka za naročilo: 51MQ14HM2M15

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D simbol (DXF)
Različice izdelka/dodatna oprema

Apollon 21 linear
Sijalke: LED 3000K / CRI >= 80, individual setting: colour temperature 3000K
Oznaka za naročilo: 51MQ14HM2M15

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D simbol (DXF)
