51MQ19WD2M14

Oznaka za naročilo: 51MQ19WD2M14
Shrani članekShrani članek

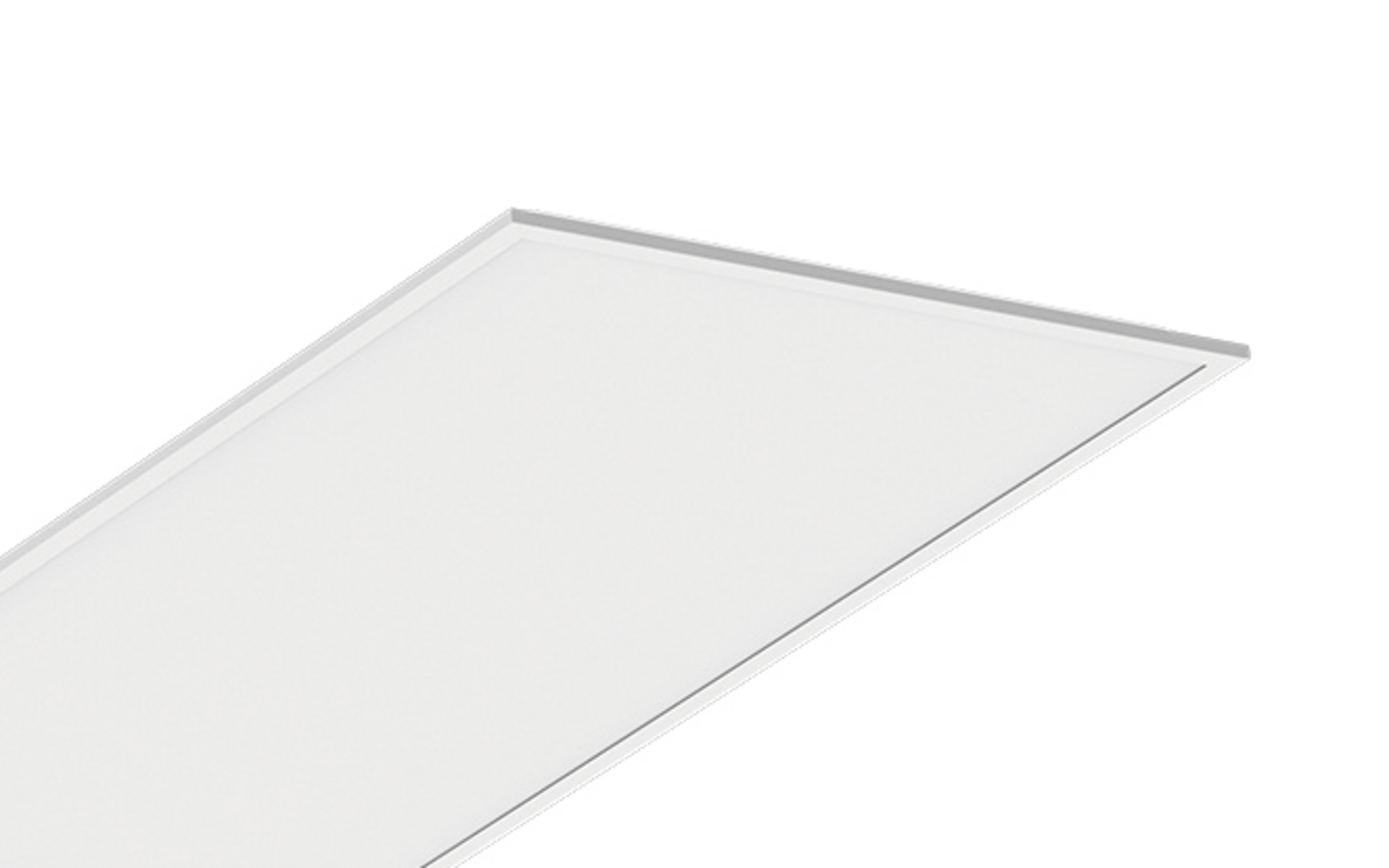

Opis pisarniška svetilka
Ime izdelka Apollon 21 linear
Sijalke LED
Nazivni svetlobni tok 7820lm
Svetlobni izkoristek 173lm/W
Barvna temperatura 3000/4000K
Barvni videz CRI > 80
Nazivna moč 45,3W
Servisna življenjska doba 50000h (L90/B50) pri AT = 25°C, 100000h (L80/B50) pri AT = 25°C
Zaščitna stopnja IP20
Odpornost na udarce IK03
Masa 4,5kg

Apollon 21 linear, pisarniška svetilka, primarni svetlobnotehnični pokrov: mikroprizmatični pokrov, material: PMMA, BAP65 (L= 3000cd/m²), izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: simetrično, način montaže: montaža s polaganjem, vgradnja, LED, nazivni svetlobni tok: 7.820lm, svetlobni izkoristek: 173lm/W, barva svetlobe: 830/840, barvna temperatura: 3000/4000K, predstikalna naprava: DALI 2, Multilumen, v kompletu: priključna sponka, 5-polna, priklop na omrežje: 220..240V, AC/DC, 0/50..60Hz, nazivna moč: 45,3W, primeren za element zasilne razsvetljave z eno baterijo 59MQE002602A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22, ohišje, material: aluminij, lakirano, bele barve (RAL 9016), modul: M625, dolžina: 1.245mm, širina: 622mm, višina: 55mm, ohišje vrh, material: jeklena pločevina, pocinkano, zaščitna stopnja (celota): IP20, zaščitna stopnja (prostor za sijalke, na strani prostora): IP50, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, UKCA, odpornost na udarce: IK03, dopustna delovna temperatura okolice: -20..+45°C, standard: EN 60598-2-22, izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka pisarniška svetilka
Ime izdelka Apollon 21 linear
Oznaka za naročilo 51MQ19WD2M14

Komponenta 1

Svetlobna tehnika
Pokrov mikroprizmatični pokrov
Kot sevanja široka porazdelitev, 90°
Simetrija simetrično
Izstop svetlobe direktna porazdelitev
UGR za smer pogleda z vzdolžno osjo svetilke ≤ 19
UGR za smer pogleda z bočno osjo svetilke ≤ 19

Sijalke
Sijalke v kompletu: LED
Nazivni svetlobni tok 7820lm
Svetlobni izkoristek 173lm/W
Barvna temperatura 3000/4000K
Indeks barvnega videza CRI > 80
Barva svetlobe 830/840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (začetno)
Nazivna moč 45,3W
Dodatek z linijskim ožičenjem, za zasilno obratovanje, za centralne instalacije baterije v skladu z EN 60598-2-22

Obratovalna naprava
Nadzor DALI 2, Multilumen

Komponenta 2

Obratovalna naprava
Tip vezja primeren za element zasilne razsvetljave z eno baterijo 59MQE002602A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22

Potrdila, standardi

Zaščitna stopnja IP20
Zaščitna stopnja (prostor za sijalke, na strani prostora) IP50
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK03
Temperaturno območje (delovanje) -20..+45°C
Dodatek izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji
Standard EN 60598-2-22
Certifikacijski znak, etiketiranje CE, ENEC, UKCA

Material, Barva

ohišje aluminij, lakirano, bele barve (RAL 9016)
Specifikacija barve bele barve (RAL 9016)
ohišje vrh jeklena pločevina, pocinkano
Pokrov mikroprizmatični pokrov material: PMMA

Montaža

Način montaže, mesto montaže vgradnja, montaža s polaganjem, v stropu
Namestitev posamična montaža
Dodatek potreben montažni pribor za stropno montažo naročite posebej

Električni priklop

Priklop priključna sponka, 5-polna
Nazivna napetost 220..240V, 0/50..60Hz, AC/DC

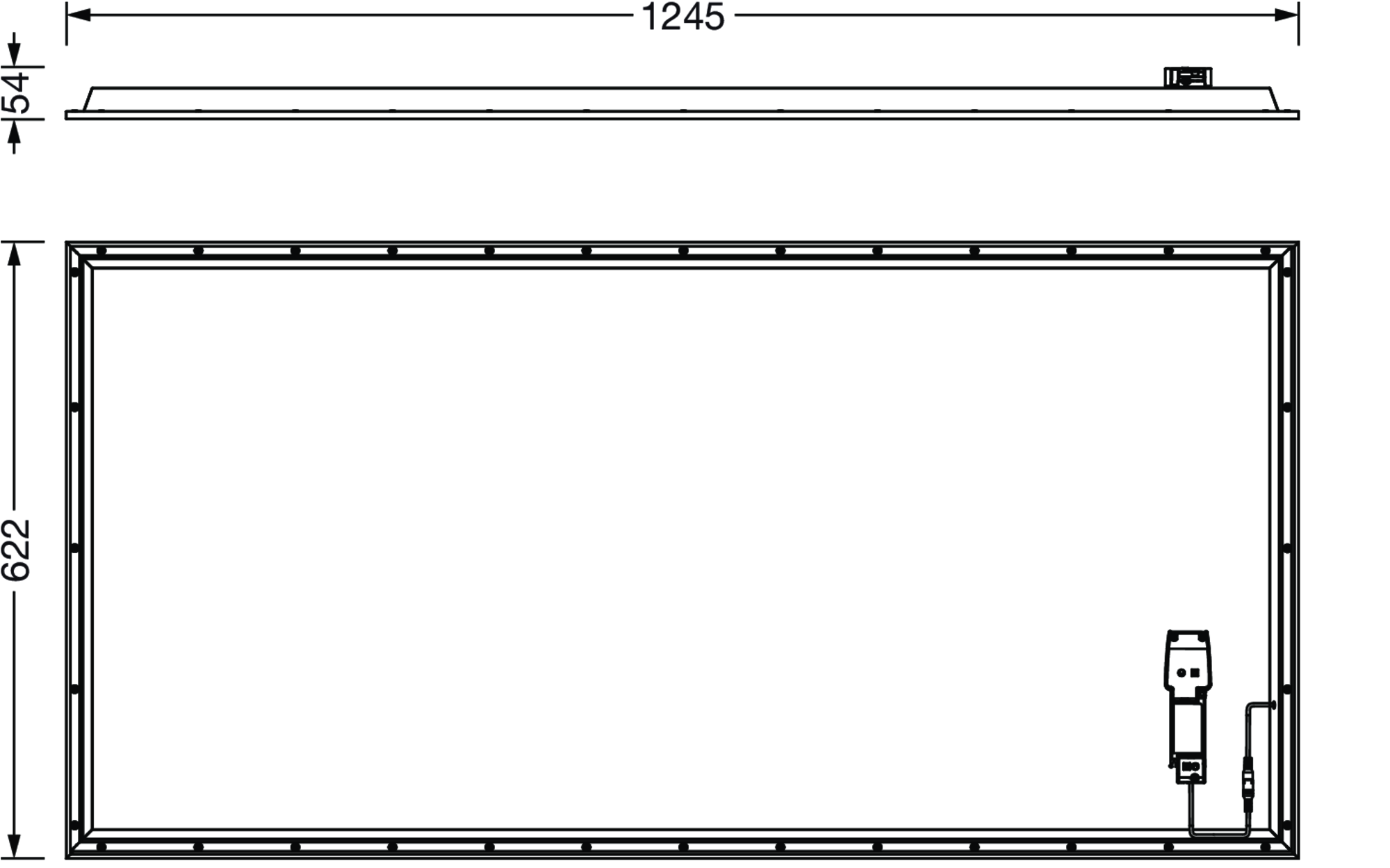

Mere, Masa

Dolžina 1245mm
Širina 622mm
Višina 55mm
Masa 4,5kg

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L80/B50) pri AT = 25°C, 50000h (L90/B50) pri AT = 25°C

Vrsta izdelka
pisarniška svetilka

Ime izdelka
Apollon 21 linear

Oznaka za naročilo
51MQ19WD2M14

Svetlobna tehnika

Pokrov
mikroprizmatični pokrov

Kot sevanja
široka porazdelitev, 90°

Simetrija
simetrično

Izstop svetlobe
direktna porazdelitev

UGR za smer pogleda z vzdolžno osjo svetilke
≤ 19

UGR za smer pogleda z bočno osjo svetilke
≤ 19

Sijalke

Sijalke
v kompletu: LED

Nazivni svetlobni tok
7820lm

Svetlobni izkoristek
173lm/W

Barvna temperatura
3000/4000K

Indeks barvnega videza
CRI > 80

Barva svetlobe
830/840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (začetno)

Nazivna moč
45,3W

Dodatek
z linijskim ožičenjem, za zasilno obratovanje, za centralne instalacije baterije v skladu z EN 60598-2-22

Obratovalna naprava

Nadzor
DALI 2, Multilumen

Obratovalna naprava

Tip vezja
primeren za element zasilne razsvetljave z eno baterijo 59MQE002602A z vgrajeno funkcijo samotestiranja v skladu z EN 60598-2-22

Zaščitna stopnja
IP20

Zaščitna stopnja (prostor za sijalke, na strani prostora)
IP50

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK03

Temperaturno območje (delovanje)
-20..+45°C

Dodatek
izpolnjuje zahteve IFS (International Featured Standards) glede varnosti in kakovosti v prehrambeni industriji

Standard
EN 60598-2-22

Certifikacijski znak, etiketiranje
CE, ENEC, UKCA

ohišje
aluminij, lakirano, bele barve (RAL 9016)

Specifikacija barve
bele barve (RAL 9016)

ohišje vrh
jeklena pločevina, pocinkano

Pokrov
mikroprizmatični pokrov material: PMMA

Način montaže, mesto montaže
vgradnja, montaža s polaganjem, v stropu

Namestitev
posamična montaža

Dodatek
potreben montažni pribor za stropno montažo naročite posebej

Priklop
priključna sponka, 5-polna

Nazivna napetost
220..240V, 0/50..60Hz, AC/DC

Dolžina
1245mm

Širina
622mm

Višina
55mm

Masa
4,5kg

Nazivna servisna življenjska doba
100000h (L80/B50) pri AT = 25°C, 50000h (L90/B50) pri AT = 25°C

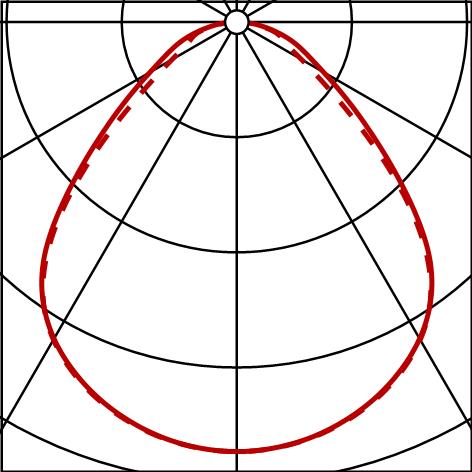

Fotometrično poročilo / podatki o načrtovanju

Apollon 21 linear
pisarniška svetilka, bele barve (RAL 9016), DALI 2, Multilumen, 7820lm, 830/840, 1245x622mm, uporaba: M625 in uporaba: stropni izrez, Priklop: sponka
Sijalke: 1x LED, factory setting
Oznaka za naročilo: 51MQ19WD2M14

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
