52HN12DB4TDA

Oznaka za naročilo: 52HN12DB4TDA
Shrani članekShrani članek

Opis svetilka za visoke hale
Ime izdelka Highbay 21 maxi
Sijalke LED
Nazivni svetlobni tok 53000lm
Svetlobni izkoristek 185lm/W
Barvna temperatura 4000K
Barvni videz CRI > 80
Nazivna moč 286,6W
Servisna življenjska doba 75000h (L80) pri AT = ta maks
Zaščitna stopnja IP66
Odpornost na udarce IK08
Masa 7,1kg

svetilka za visoke hale Highbay 21 maxi; direktno simetrično široka porazdelitev, usmerjanje svetlobe: leča material: PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | stopnje refleksije 70/50/20); upravljanje razsvetljave: 53.000lm; barva svetlobe: 840, barvna temperatura: 4000K, MacAdam ≤ 3 SDCM (začetno), barvni videz: CRI > 80; svetlobni izkoristek: 184,9lm/W; nazivna servisna življenjska doba: 75.000h (L80) pri AT= ta maks; nadzor: DALI 2; priklop svetilk: priključna sponka, 5-polna, maks. 2,5mm² (kabelski vhod za en kabel, Ø 8,5..16mm); priklop na omrežje: 230..240V, AC/DC 0/50..60Hz; priključna moč: 286,6W; zaščitna stopnja (celota): IP66; zaščitni razred (celota): zaščitni razred I (RI - zaščitna ozemljitev); zaščitni znak: D; odpornost na udarce: IK08; certifikacijski znak: CE, ENEC, VDE, UKCA; svetilka za centralne instalacije baterije v skladu z EN 60598-2-22, notranje ožičenje brez halogenov; svetilka skladnost LABS testirana v skladu z VDMA 24364:2018-05; Primerno za uporabo v živilski industriji v skladu s specifikacijami IFS-Food, HACCP in/ali BRC; okvir ohišja material: visoko zmogljiva plastika PA6, bele barve mat (RAL 9016); pokrov material: PMMA; dimenzije (DxŠxV): 946 x 442 x 72mm; dopustna delovna temperatura okolice: -40..+55°C (pri stropni površinski montaži se največja dovoljena temperatura okolice zmanjša za 5°C); enota pakiranja: 1 kos; (dostava brez dodatkov; prosim naročite pribor za montažo posebej)

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za visoke hale
Ime izdelka Highbay 21 maxi
Oznaka za naročilo 52HN12DB4TDA

Komponenta 1

Svetlobna tehnika
Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov
Kot sevanja široka porazdelitev
Simetrija simetrično
Izstop svetlobe direktna porazdelitev
UGR za smer pogleda z vzdolžno osjo svetilke ≤ 22
UGR za smer pogleda z bočno osjo svetilke ≤ 22

Sijalke
Sijalke v kompletu: LED
Nazivni svetlobni tok 53000lm
Svetlobni izkoristek 185lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 80
Barva svetlobe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (začetno)
Nazivna moč 286,6W
Dodatek notranje ožičenje brez halogenov

Obratovalna naprava
Nadzor DALI 2

Komponenta 2

Obratovalna naprava
Tip vezja za centralne instalacije baterije v skladu z EN 60598-2-22

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred I (RI - zaščitna ozemljitev)
Odpornost na udarce IK08
Zaščitni znak D
Temperaturno območje (delovanje) -40..+55°C
Dodatek skladnost LABS testirana v skladu z VDMA 24364:2018-05, Primerno za uporabo v živilski industriji v skladu s specifikacijami IFS-Food, HACCP in/ali BRC
Standard EN 60598-2-22
Certifikacijski znak, etiketiranje CE, ENEC, VDE, UKCA

Material, Barva

okvir ohišja visoko zmogljiva plastika PA6, bele barve mat (RAL 9016)
Specifikacija barve bele barve mat (RAL 9016)
Pokrov pokrov material: PMMA

Montaža

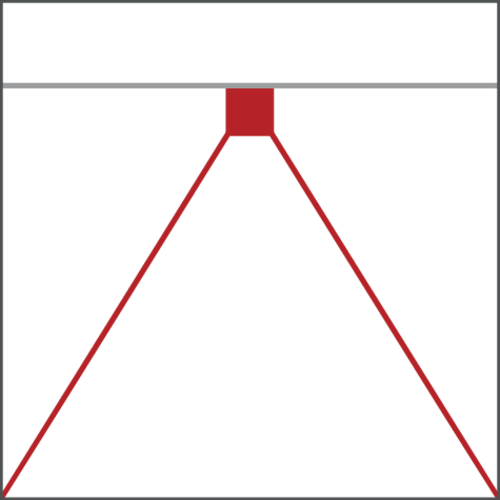

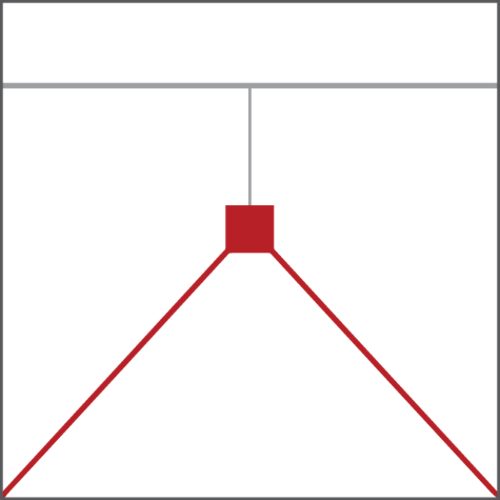

Način montaže, mesto montaže viseča montaža, nadgradna montaža, na vrvici, na stropu, na steni, na verigi
Namestitev posamična montaža

Električni priklop

Priklop priključna sponka, 5-polna, maks. 2,5mm²
Nazivna napetost 230..240V, 0/50..60Hz, AC/DC

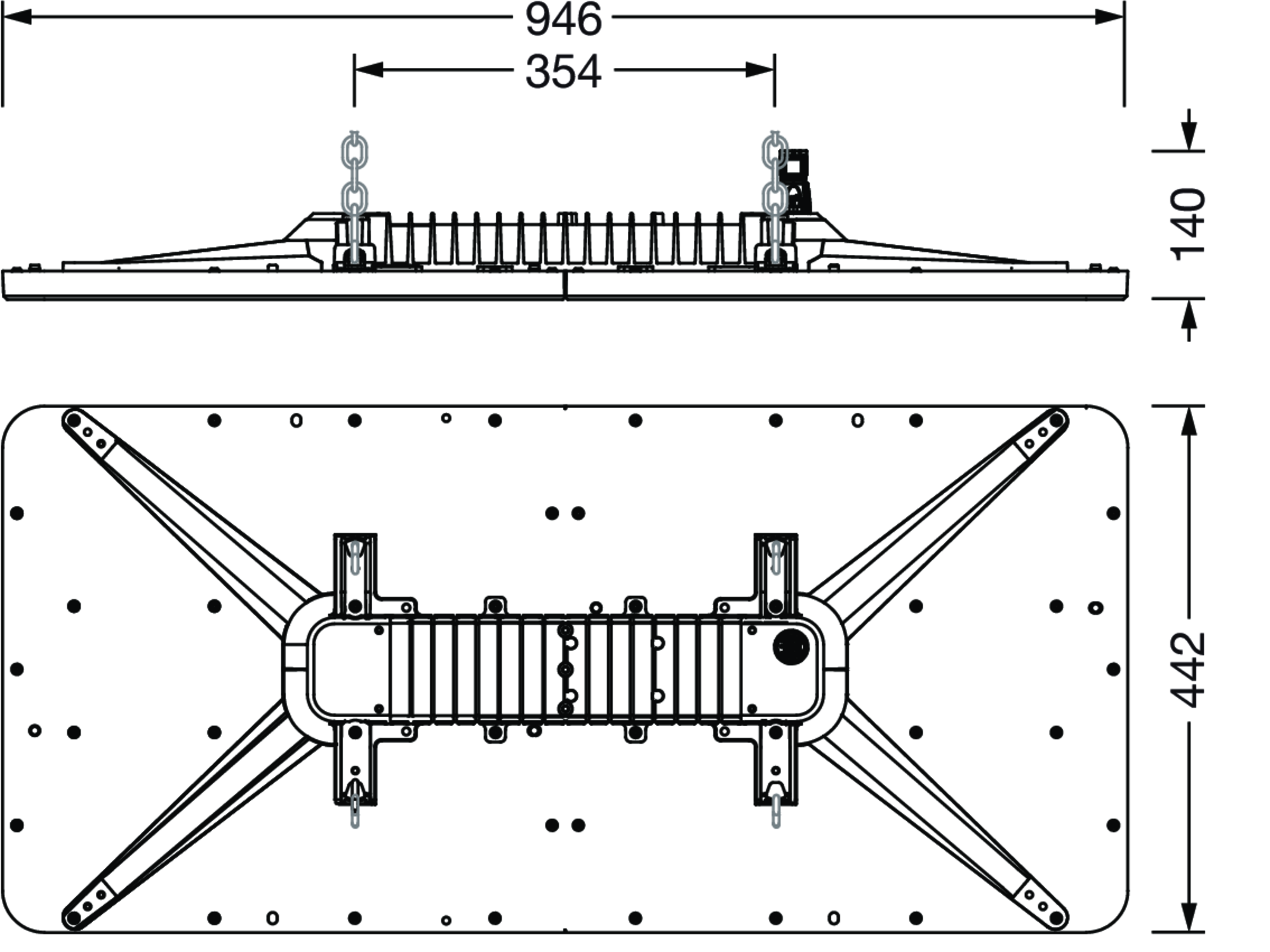

Mere, Masa

Dolžina 946mm
Širina 442mm
Višina 72mm
Masa 7,1kg

Servisna življenjska doba

Nazivna servisna življenjska doba 75000h (L80) pri AT = ta maks

Vrsta izdelka
svetilka za visoke hale

Ime izdelka
Highbay 21 maxi

Oznaka za naročilo
52HN12DB4TDA

Svetlobna tehnika

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov

Kot sevanja
široka porazdelitev

Simetrija
simetrično

Izstop svetlobe
direktna porazdelitev

UGR za smer pogleda z vzdolžno osjo svetilke
≤ 22

UGR za smer pogleda z bočno osjo svetilke
≤ 22

Sijalke

Sijalke
v kompletu: LED

Nazivni svetlobni tok
53000lm

Svetlobni izkoristek
185lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 80

Barva svetlobe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (začetno)

Nazivna moč
286,6W

Dodatek
notranje ožičenje brez halogenov

Obratovalna naprava

Nadzor
DALI 2

Obratovalna naprava

Tip vezja
za centralne instalacije baterije v skladu z EN 60598-2-22

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred I (RI - zaščitna ozemljitev)

Odpornost na udarce
IK08

Zaščitni znak
D

Temperaturno območje (delovanje)
-40..+55°C

Dodatek
skladnost LABS testirana v skladu z VDMA 24364:2018-05, Primerno za uporabo v živilski industriji v skladu s specifikacijami IFS-Food, HACCP in/ali BRC

Standard
EN 60598-2-22

Certifikacijski znak, etiketiranje
CE, ENEC, VDE, UKCA

okvir ohišja
visoko zmogljiva plastika PA6, bele barve mat (RAL 9016)

Specifikacija barve
bele barve mat (RAL 9016)

Pokrov
pokrov material: PMMA

Način montaže, mesto montaže
viseča montaža, nadgradna montaža, na vrvici, na stropu, na steni, na verigi

Namestitev
posamična montaža

Priklop
priključna sponka, 5-polna, maks. 2,5mm²

Nazivna napetost
230..240V, 0/50..60Hz, AC/DC

Dolžina
946mm

Širina
442mm

Višina
72mm

Masa
7,1kg

Nazivna servisna življenjska doba
75000h (L80) pri AT = ta maks

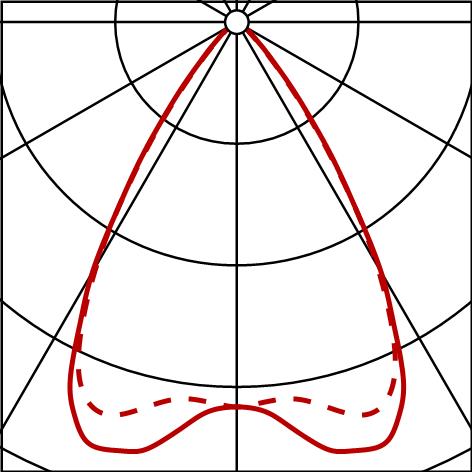

Fotometrično poročilo / podatki o načrtovanju

HB21mx
wd,53000lm840,DA2
Sijalke: 1x LED, factory setting AC mode: AC-mode
Oznaka za naročilo: 52HN12DB4TDA

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
