5XA1565K1F108

Oznaka za naročilo: 5XA1565K1F108
Shrani članekShrani članek

Opis svetilka za kandelaber
Ime izdelka Large Bell iQ
Nazivni svetlobni tok 5420lm
Svetlobni izkoristek 158lm/W
Barvna temperatura 4000K
Barvni videz CRI > 70
Pnom 34,3W
Pnom konec obratovalne dobe 37,7W
Pred pri 50% svetlobni tok 15,6W
Servisna življenjska doba 80000h (L96/B10) pri AT = 25°C
Zaščitna stopnja IP54
Odpornost na udarce IK08
Masa 7,8kg

Large Bell iQ, svetilka za kandelaber, primarno usmerjanje svetlobe 3-pasovni fasetni reflektor, material: umetna masa, prevlečena s srebrom, primarni svetlobnotehnični pokrov: kapa, material: PMMA, prozoren material, porazdelitev svetilnosti: S120009, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, način montaže: viseča montaža, nazivne vrednosti: 5.420lm | 34,3W | 158lm/W (začetek obratovalne dobe); konec obratovalne dobe: 5.420lm | 37,7W; pri 50% svetlobnem toku: 2.710lm | 15,6W | 173,7lm/W, barvna temperatura: 4000K, barvni videz: CRI > 70, barva svetlobe: 740, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 5.420lm | 34,3W | 158lm/W | 4.000K (začetek obratovalne dobe); konec obratovalne dobe: 37,7W, predstikalna naprava: iQ Street-Remote, upravljanje: optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika, prednastavitev: linearna zatemnitvena karakteristika, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), ohišje svetilke, v obliki zvona, material: poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrski lok kot pribor, premer: 530mm, višina: 695mm, zaščitna stopnja (celota): IP54, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, odpornost na udarce: IK08, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Large Bell iQ
Oznaka za naročilo 5XA1565K1F108

Svetlobna tehnika

Usmerjanje svetlobe 3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom
Pokrov kapa, prozoren material
Porazdelitev svetilnosti S120009
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Nazivne vrednosti 5420lm | 34,3W | 158lm/W (ob začetku življenjska doba);
ob koncu življenja: 5420lm | 37,7W;
pri 50% svetlobnem toku: 2710lm | 15,6W | 173,7lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 70
Barva svetlobe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (začetno)

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 5420lm | 34,3W | 158lm/W | 4000K
ob koncu življenja
NS 1: 37,7W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor iQ Street-Remote
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP54
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK08
Dodatek osvetljevanje cest in trgov skladno s standardi
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S), v obliki zvona, kandelabrski lok kot pribor
Pokrov kapa material: PMMA

Montaža

Način montaže, mesto montaže viseča montaža, na loku

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

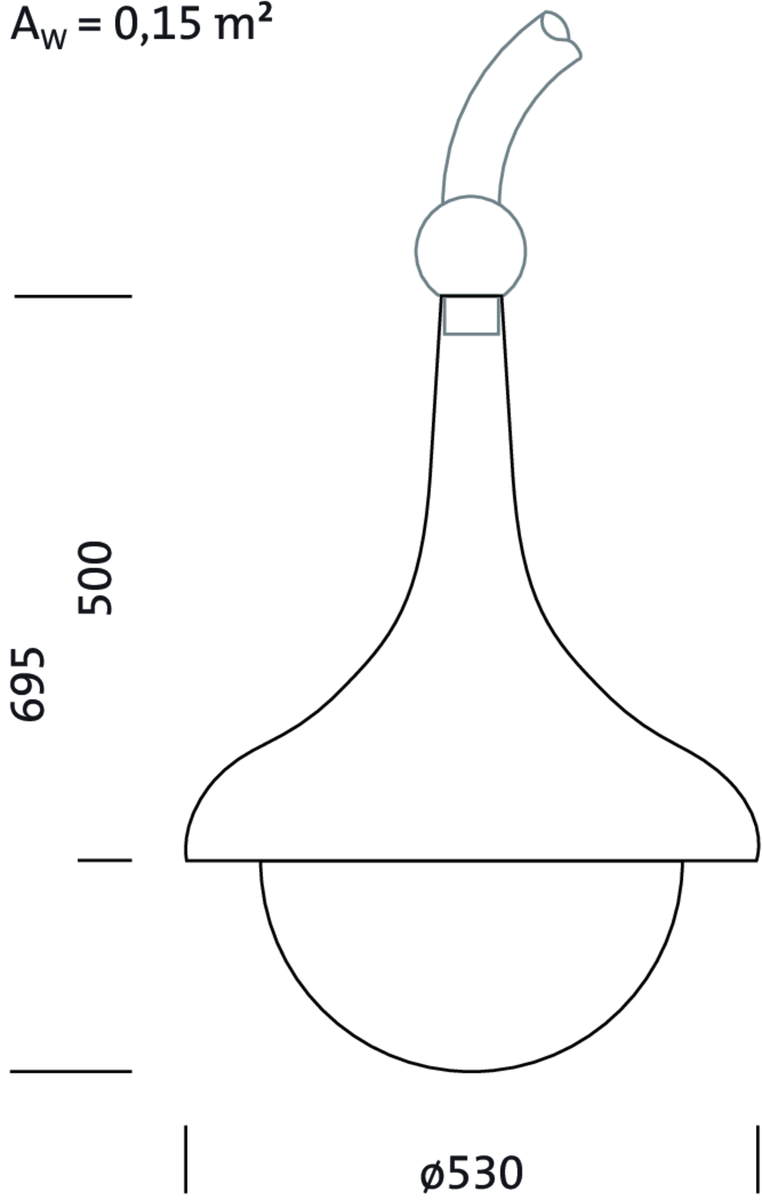

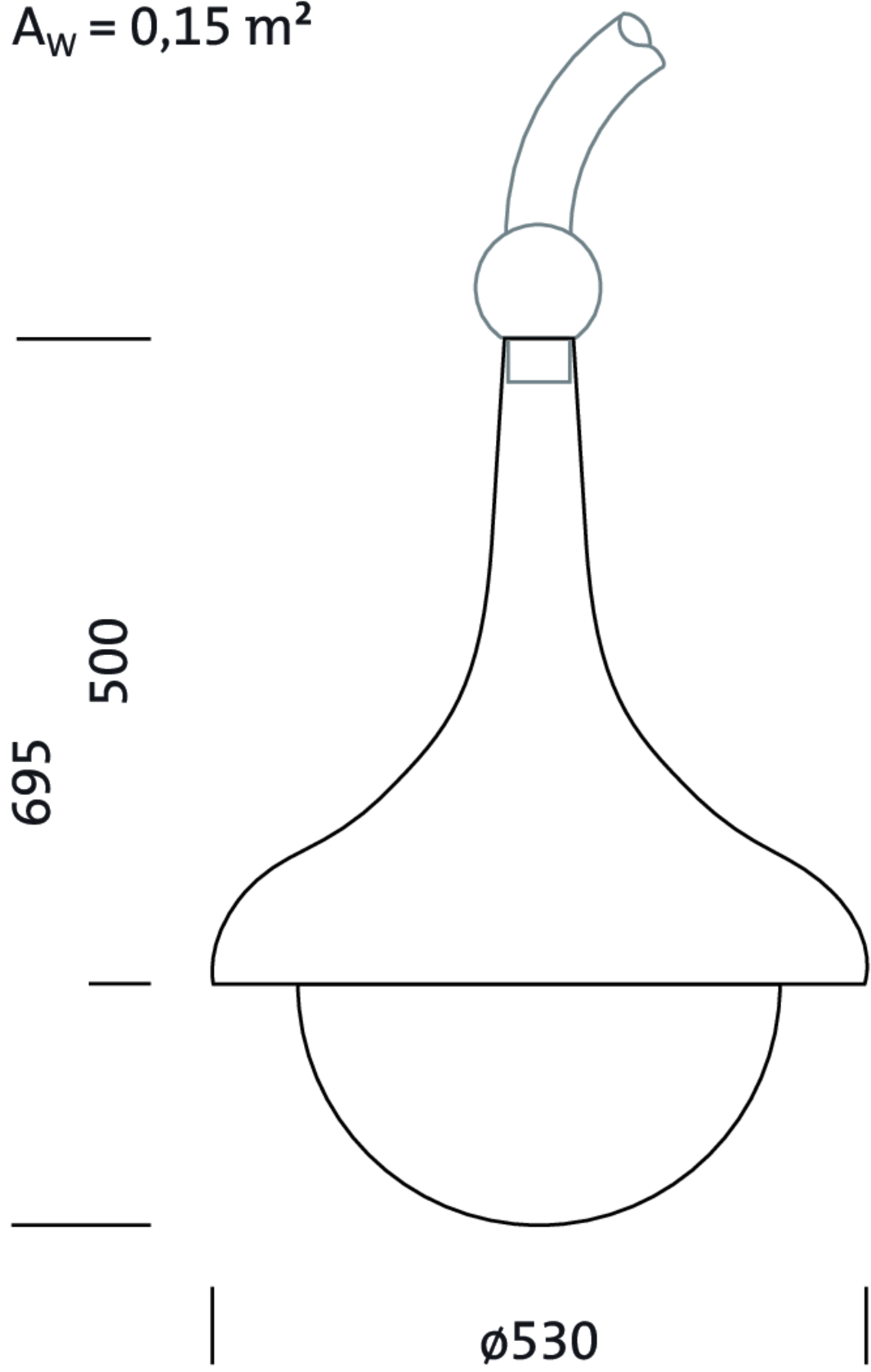

Mere, Masa

Premer 530mm
Višina 695mm
Masa 7,8kg

Svetlobna emisija

Svetlobna emisija < 3%

Servisna življenjska doba

Nazivna servisna življenjska doba 80000h (L96/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Large Bell iQ

Oznaka za naročilo
5XA1565K1F108

Usmerjanje svetlobe
3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom

Pokrov
kapa, prozoren material

Porazdelitev svetilnosti
S120009

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Nazivne vrednosti
5420lm | 34,3W | 158lm/W (ob začetku življenjska doba);
ob koncu življenja: 5420lm | 37,7W;
pri 50% svetlobnem toku: 2710lm | 15,6W | 173,7lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (začetno)

ob začetku življenjska doba

NS 1: 100% | 5420lm | 34,3W | 158lm/W | 4000K

ob koncu življenja

NS 1: 37,7W


možne so dodatne nastavitve svetlobe

Nadzor
iQ Street-Remote

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP54

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK08

Dodatek
osvetljevanje cest in trgov skladno s standardi

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke
poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S), v obliki zvona, kandelabrski lok kot pribor

Pokrov
kapa material: PMMA

Način montaže, mesto montaže
viseča montaža, na loku

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Premer
530mm

Višina
695mm

Masa
7,8kg

Svetlobna emisija
< 3%

Nazivna servisna življenjska doba
80000h (L96/B10) pri AT = 25°C

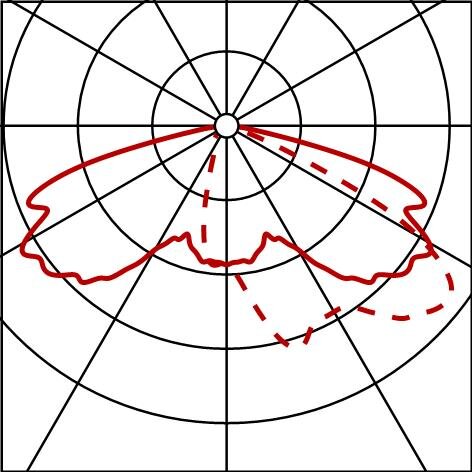

Fotometrično poročilo / podatki o načrtovanju

LgBelliQ
S120009,5420lm740,SR
Sijalke: LED 4000K / CRI >= 70
Oznaka za naročilo: 5XA1565K1F108

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

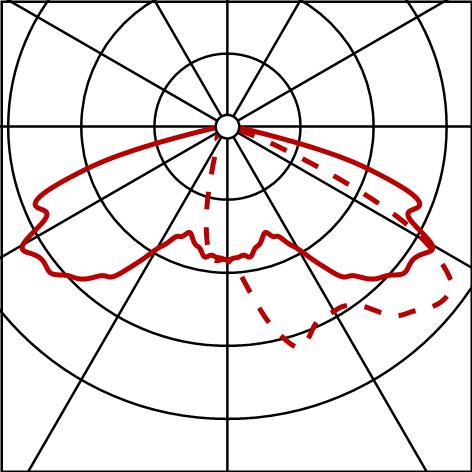

Različice izdelka/dodatna oprema

LgBelliQ
Sijalke: LED 4000K / CRI >= 70
Oznaka za naročilo: 5XA1565K1F108

zaslonka
Oznaka za naročilo: 5NA15600XB1

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
