5XA5285AF14H

Oznaka za naročilo: 5XA5285AF14H
Shrani članekShrani članek

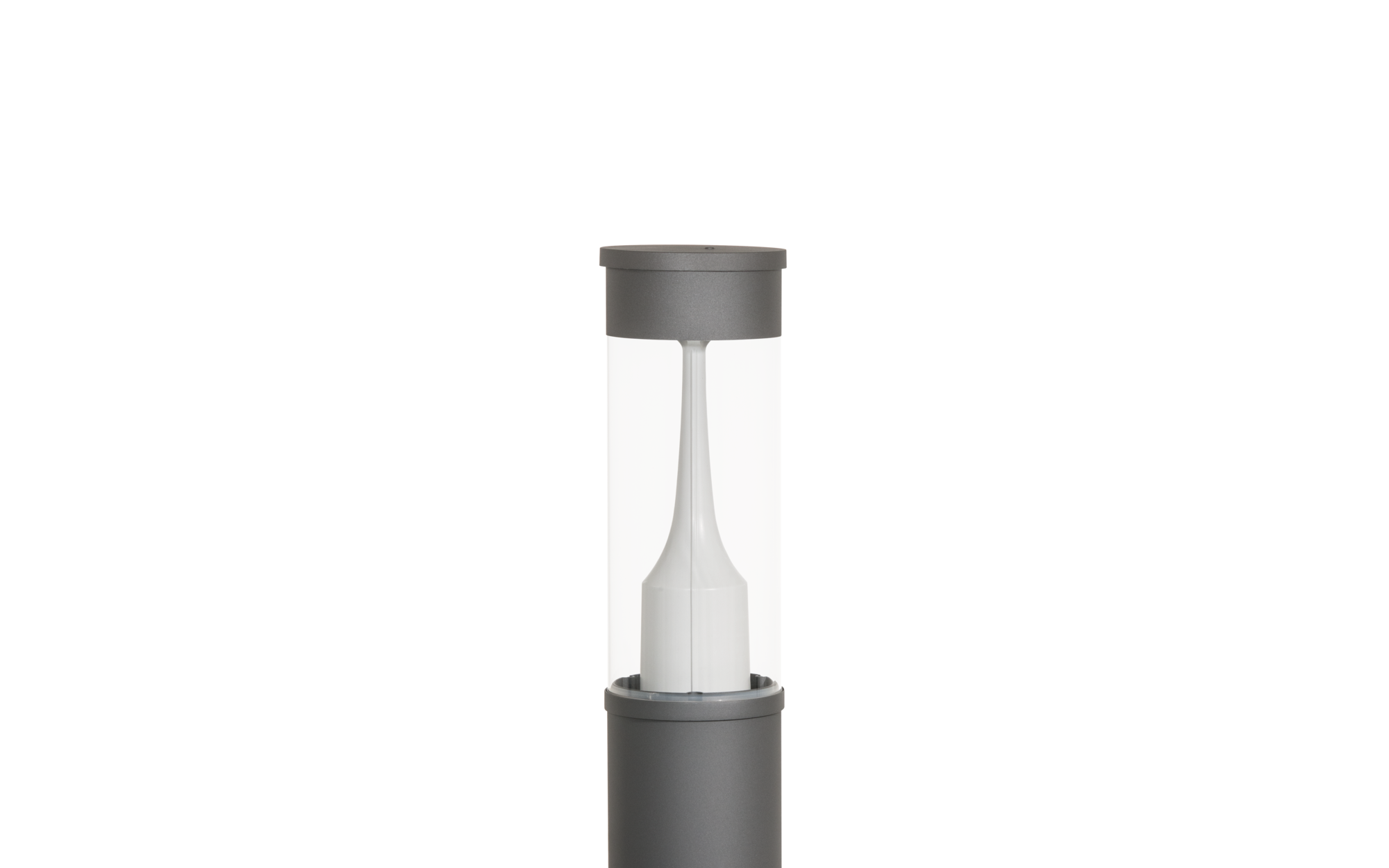

Opis svetleči stebriček
Ime izdelka City-Light 120 iQ
Sijalke LED
Nazivni svetlobni tok 1540lm
Svetlobni izkoristek 119,4lm/W
Barvna temperatura 2200K
Barvni videz CRI > 70
Pnom 12,9W
Pnom konec obratovalne dobe 13,3W
Pred pri 50% svetlobni tok 6,4W
Servisna življenjska doba 100000h pri AT = 25°C
Zaščitna stopnja IP54
Masa 10,8kg

City-Light 120 iQ, svetleči stebriček, modul 540 iQ-SR, primarno usmerjanje svetlobe 3-pasovni fasetni reflektor, material: umetna masa, prevlečena s srebrom, visok sijaj, strukturirano, primarni svetlobnotehnični pokrov: pokrov, material: PMMA, prozoren material, delno pobarvan, porazdelitev svetilnosti: S120002, primarni kot sevanja: široka porazdelitev, primarna svetlobna karakteristika: asimetrično, sijalke: LED, nazivne vrednosti: 1.540lm | 12,9W | 119,4lm/W (začetek obratovalne dobe); konec obratovalne dobe: 1.540lm | 13,3W; pri 50% svetlobnem toku: 770lm | 6,4W | 120,3lm/W, barvna temperatura: 2200K, barvni videz: CRI > 70, barva svetlobe: 722, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 1.540lm | 12,9W | 119,4lm/W | 2.200K (začetek obratovalne dobe); konec obratovalne dobe: 13,3W, predstikalna naprava: iQ Street-Remote, upravljanje: prednastavitev: logaritemska zatemnitvena karakteristika, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), električni priklop: sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica, ohišje svetilke, cilindrično, material: al- palični profil, lakirano, v SITECO kovinsko sivi barvi (DB 702S), dolžina: 1.200mm, premer: 200mm, modul 540 iQ-SR, bele barve mat (RAL 9016), oprema: privzeto, zaščitna stopnja (celota): IP54, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetleči stebriček
Ime izdelka City-Light 120 iQ
Oznaka za naročilo 5XA5285AF14H

Svetlobna tehnika

Usmerjanje svetlobe 3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj
Pokrov pokrov, prozoren material, delno pobarvan
Porazdelitev svetilnosti S120002
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 1540lm | 12,9W | 119,4lm/W (ob začetku življenjska doba);
ob koncu življenja: 1540lm | 13,3W;
pri 50% svetlobnem toku: 770lm | 6,4W | 120,3lm/W
Barvna temperatura 2200K
Indeks barvnega videza CRI > 70
Barva svetlobe 722
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (začetno)

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 1540lm | 12,9W | 119,4lm/W | 2200K
ob koncu življenja
NS 1: 13,3W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Predstikalna naprava EVG iQ
Nadzor iQ Street-Remote
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP54
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke al- palični profil, lakirano, v SITECO kovinsko sivi barvi (DB 702S), cilindrično
modul 540 iQ-SR bele barve mat (RAL 9016)
Pokrov pokrov material: PMMA

Električni priklop

Priklop sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

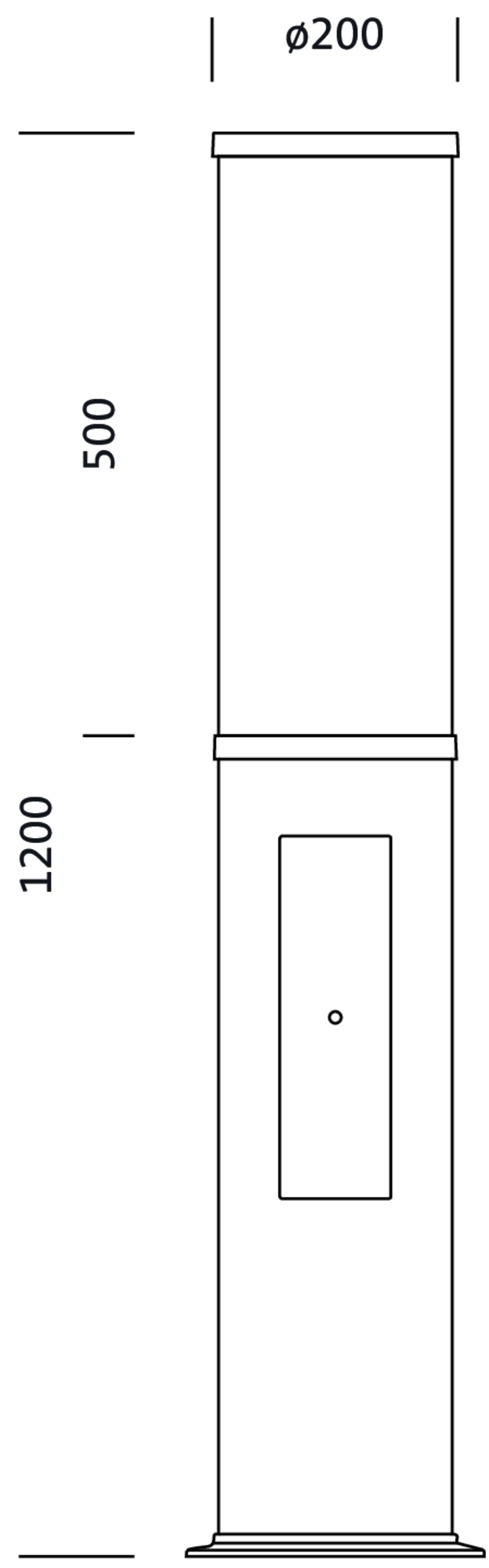

Mere, Masa

Dolžina 1200mm
Premer 200mm
Masa 10,8kg

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h pri AT = 25°C

Vrsta izdelka
svetleči stebriček

Ime izdelka
City-Light 120 iQ

Oznaka za naročilo
5XA5285AF14H

Usmerjanje svetlobe
3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj

Pokrov
pokrov, prozoren material, delno pobarvan

Porazdelitev svetilnosti
S120002

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
1540lm | 12,9W | 119,4lm/W (ob začetku življenjska doba);
ob koncu življenja: 1540lm | 13,3W;
pri 50% svetlobnem toku: 770lm | 6,4W | 120,3lm/W

Barvna temperatura
2200K

Indeks barvnega videza
CRI > 70

Barva svetlobe
722

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (začetno)

ob začetku življenjska doba

NS 1: 100% | 1540lm | 12,9W | 119,4lm/W | 2200K

ob koncu življenja

NS 1: 13,3W


možne so dodatne nastavitve svetlobe

Predstikalna naprava
EVG iQ

Nadzor
iQ Street-Remote

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP54

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke
al- palični profil, lakirano, v SITECO kovinsko sivi barvi (DB 702S), cilindrično

modul 540 iQ-SR
bele barve mat (RAL 9016)

Pokrov
pokrov material: PMMA

Priklop
sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Dolžina
1200mm

Premer
200mm

Masa
10,8kg

Nazivna servisna življenjska doba
100000h pri AT = 25°C

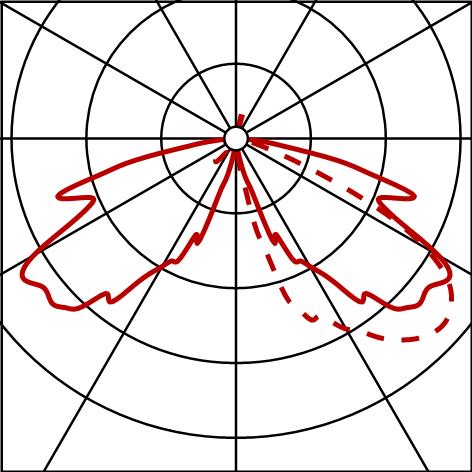

Fotometrično poročilo / podatki o načrtovanju

CL120iQ
bollard,S120002,1540lm722,SR
Sijalke: LED 2200K / CRI >= 70
Oznaka za naročilo: 5XA5285AF14H

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Različice izdelka/dodatna oprema

CL120iQ
Sijalke: LED 2200K / CRI >= 70
Oznaka za naročilo: 5XA5285AF14H

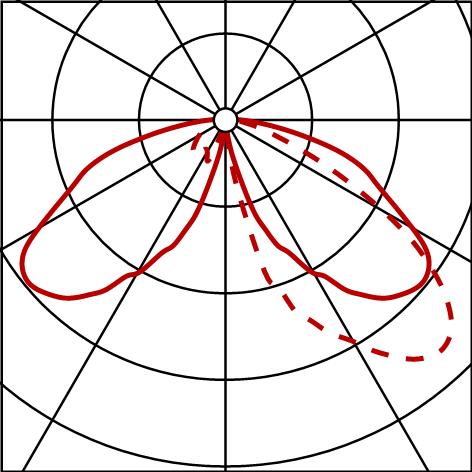

razpršilni element "spreader"
Oznaka za naročilo: 5XA54000XS

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
