5XA7774C4A1A

N° de commande: 5XA7774C4A1A
Enregistrer l'articleEnregistrer l'article

Désignation projecteur diffusant
Nom du produit Floodlight FL 21 mini
Lampe LED
Flux lumineux assigné 13000lm
Rendement lumineux 146lm/W
Température de couleur 4000K
Rendu des couleurs IRC > 70
Pnom début durée de vie 89
Pnom fin durée de vie 94
Pred à 50% flux lumineux 42
Durée de vie 100000h (L97/B10) à TA = 25°C
Degré de protection IP66
Résistance aux chocs IK08
Poids 7,2kg

Floodlight FL 21 mini, projecteur diffusant, orientation de la lumière primaire avec lentille, en PMMA, cache d'éclairage primaire: plaque de protection, en verre de sécurité trempé, transparent, répartition de la lumière: PL43, diffusion de lumière: direct distribution, type de pose: en saillie, LED, High Power LED, flux lumineux assigné: 13.000lm, rendement lumineux: 146lm/W, température de couleur: 740, température de couleur: 4000K, ballast: DALI 2, commande: protection contre la surchauffe, réduction de puissance, commande du flux lumineux constant, paramétrage flexible du flux lumineux, préréglage : caractéristique de gradation linéaire, avec borne, 6 broches, raccordement au secteur: 220..240V, AC/DC, 0/50..60Hz, début de la durée de vie: 89W, fin de la durée de vie: 94W, réduction: 42W, boîtier de luminaire, en aluminium coulé sous pression, thermolaqué, fer micacé SITECO (DB 702S), catégorie de corrosivité C5 mid selon DIN EN ISO 12944, résistant au chlore, adapté aux piscines, remplacement non destructif du joint, étrier de fixation, en acier, galvanisé, thermolaqué, fer micacé SITECO (DB 702S), degré de protection (total): IP66, classe de protection (total): classe de protection II (double isolation), marquage: CE, ENEC, VDE, résistance aux chocs: IK08, température ambiante de fonctionnement admissible: -40..+40°C, température ambiante de fonctionnement admissible pour des applications à l'extérieur: -40..+50°C, norme: DIN EN 12944, conformité LABS testée selon VDMA 24364:2018-05, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit projecteur diffusant
Nom du produit Floodlight FL 21 mini
N° de commande 5XA7774C4A1A

Technologie d'éclairage

Orientation de lumière lentille en PMMA
Cache plaque de protection, transparent
Répartition de la lumière PL43
Diffusion de lumière distribution directe

Composants

Lampe avec High Power LED, LED
Flux lumineux assigné 13000lm
Rendement lumineux 146lm/W
Température de couleur 4000K
Index de rendu des couleurs IRC > 70
Température de couleur 740
Puissance assignée au début du cycle de vie 89
Puissance assignée à la fin du cycle de vie 94
Puissance assignée pour 50% de flux lumineux 42
Supplément pour un câblage continu prêt à être utilisé, flux lumineux réduit à env. 15% en alimentation CC

Appareil de service

Ballast Driver-DALI
Système de commande DALI 2
Équipement protection contre la surchauffe, réduction de puissance, commande du flux lumineux constant, paramétrage flexible du flux lumineux, préréglage : caractéristique de gradation linéaire

Certificats, Normes

Degré de protection IP66
Classe de protection classe de protection II (double isolation)
Résistance aux chocs IK08
Plage de température (fonctionnement) -40..+40°C
Supplément conformité LABS testée selon VDMA 24364:2018-05
Norme DIN EN 12944
Protection contre la corrosion catégorie de corrosivité C5 mid selon DIN EN ISO 12944, adapté aux piscines, résistant au chlore
Marque de contrôle, marquage CE, ENEC, VDE

Matière, Couleur

boîtier de luminaire aluminium coulé sous pression, thermolaqué, fer micacé SITECO (DB 702S), remplacement non destructif du joint
Spécification de couleur fer micacé SITECO (DB 702S)
étrier de fixation acier, galvanisé, thermolaqué, fer micacé SITECO (DB 702S)
Spécification de couleur fer micacé SITECO (DB 702S)
Cache plaque de protection en verre de sécurité trempé

Montage

Type de montage, emplacement de montage en saillie, sur élément porteur, sur la traverse
Agencement disposition simple
Supplément avec un étrier de fixation

Raccordement électrique

Raccordement borne, 6 broches
Tension nominale 220..240V, 0/50..60Hz, AC/DC
Résistance aux ondes de surtension 10kV 1,2/50µs

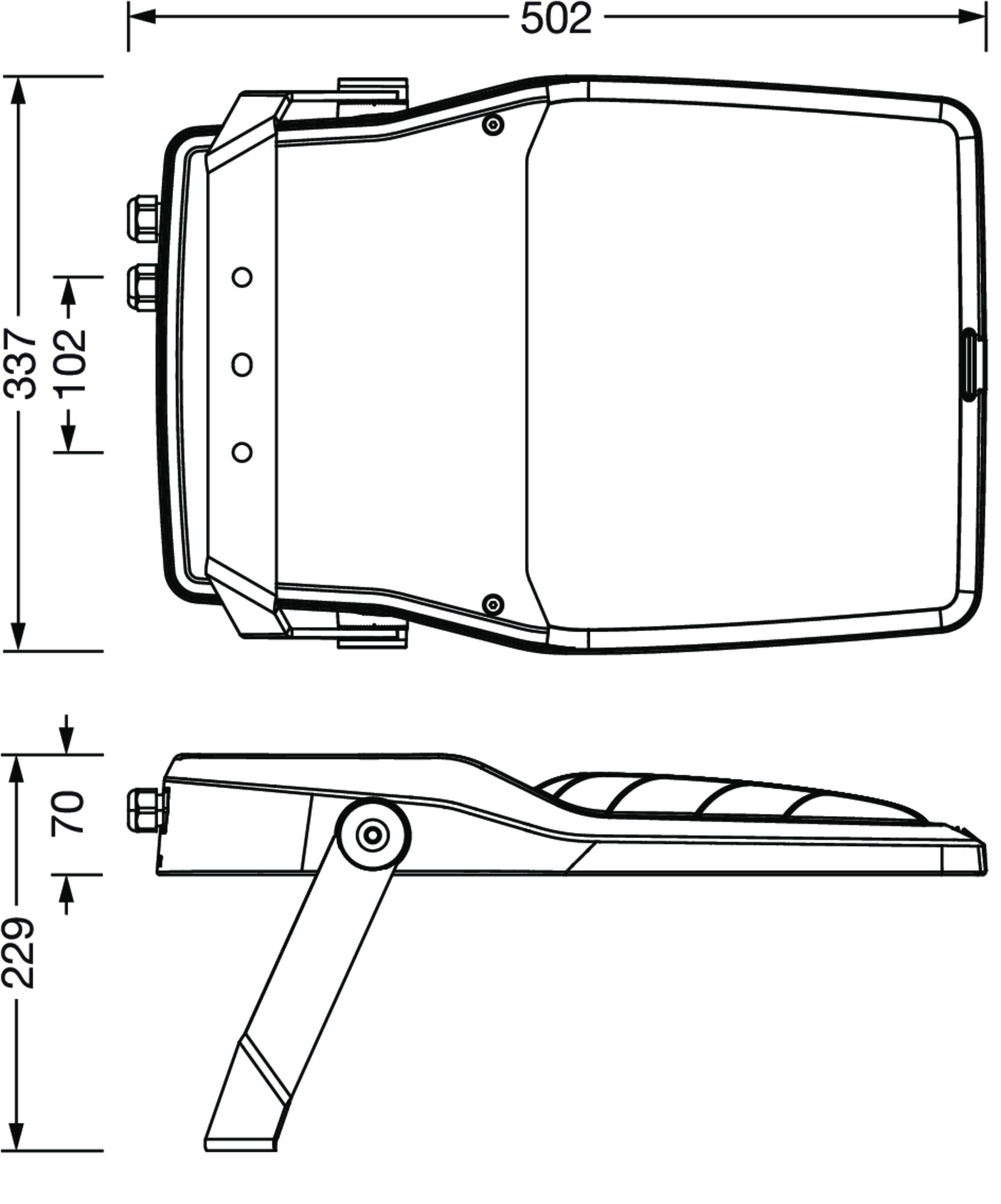

Dimensions, Poids

Poids 7,2kg

Durée de vie

Durée de vie assignée 100000h (L97/B10) à TA = 25°C

Type de produit
projecteur diffusant

Nom du produit
Floodlight FL 21 mini

N° de commande
5XA7774C4A1A

Orientation de lumière
lentille en PMMA

Cache
plaque de protection, transparent

Répartition de la lumière
PL43

Diffusion de lumière
distribution directe

Lampe
avec High Power LED, LED

Flux lumineux assigné
13000lm

Rendement lumineux
146lm/W

Température de couleur
4000K

Index de rendu des couleurs
IRC > 70

Température de couleur
740

Puissance assignée au début du cycle de vie
89

Puissance assignée à la fin du cycle de vie
94

Puissance assignée pour 50% de flux lumineux
42

Supplément
pour un câblage continu prêt à être utilisé, flux lumineux réduit à env. 15% en alimentation CC

Ballast
Driver-DALI

Système de commande
DALI 2

Équipement
protection contre la surchauffe, réduction de puissance, commande du flux lumineux constant, paramétrage flexible du flux lumineux, préréglage : caractéristique de gradation linéaire

Degré de protection
IP66

Classe de protection
classe de protection II (double isolation)

Résistance aux chocs
IK08

Plage de température (fonctionnement)
-40..+40°C

Supplément
conformité LABS testée selon VDMA 24364:2018-05

Norme
DIN EN 12944

Protection contre la corrosion
catégorie de corrosivité C5 mid selon DIN EN ISO 12944, adapté aux piscines, résistant au chlore

Marque de contrôle, marquage
CE, ENEC, VDE

boîtier de luminaire
aluminium coulé sous pression, thermolaqué, fer micacé SITECO (DB 702S), remplacement non destructif du joint

Spécification de couleur
fer micacé SITECO (DB 702S)

étrier de fixation
acier, galvanisé, thermolaqué, fer micacé SITECO (DB 702S)

Spécification de couleur
fer micacé SITECO (DB 702S)

Cache
plaque de protection en verre de sécurité trempé

Type de montage, emplacement de montage
en saillie, sur élément porteur, sur la traverse

Agencement
disposition simple

Supplément
avec un étrier de fixation

Raccordement
borne, 6 broches

Tension nominale
220..240V, 0/50..60Hz, AC/DC

Résistance aux ondes de surtension
10kV 1,2/50µs

Poids
7,2kg

Durée de vie assignée
100000h (L97/B10) à TA = 25°C

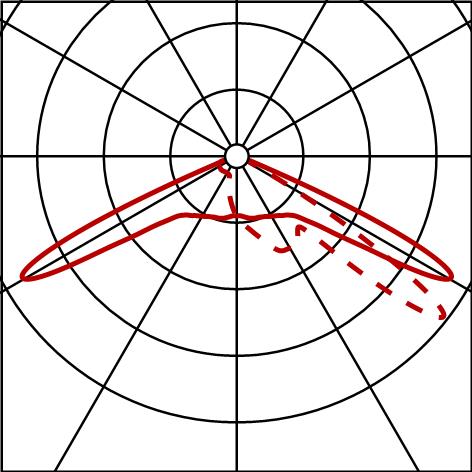

Rapport photométrique / données de planification

Floodlight FL 21 mini
LED, Driver-DALI, distribution directe, en saillie, sur la traverse, sur élément porteur
Composants: 1x LED
N° de commande: 5XA7774C4A1A
