5XA7774C4A1A

Oznaka za naročilo: 5XA7774C4A1A
Shrani članekShrani članek

Opis žaromet
Ime izdelka Floodlight FL 21 mini
Sijalke LED
Nazivni svetlobni tok 13000lm
Svetlobni izkoristek 146lm/W
Barvna temperatura 4000K
Barvni videz CRI > 70
Pnom začetek obratovalne dobe 89
Pnom konec obratovalne dobe 94
Pred pri 50% svetlobni tok 42
Servisna življenjska doba 100000h (L97/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK08
Masa 7,2kg

Floodlight FL 21 mini, žaromet, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: zaščitno steklo, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: PL43, izstop svetlobe: direktno sevajoče, način montaže: nadgradna montaža, LED, High Power LED, nazivni svetlobni tok: 13.000lm, svetlobni izkoristek: 146lm/W, barva svetlobe: 740, barvna temperatura: 4000K, predstikalna naprava: DALI 2, upravljanje: termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: linearna zatemnitvena karakteristika, v kompletu: priključna sponka, 6-polna, priklop na omrežje: 220..240V, AC/DC, 0/50..60Hz, začetek obratovalne dobe: 89W, konec obratovalne dobe: 94W, redukcija: 42W, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 mid po DIN EN ISO 12944, odporno na klor, primeren za bazene, tesnilo je mogoče zamenjati nedestruktivno, nosilno streme, material: jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, odpornost na udarce: IK08, dopustna delovna temperatura okolice: -40..+40°C, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, standard: DIN EN 12944, skladnost LABS testirana v skladu z VDMA 24364:2018-05, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka žaromet
Ime izdelka Floodlight FL 21 mini
Oznaka za naročilo 5XA7774C4A1A

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov zaščitno steklo, prozoren material
Porazdelitev svetilnosti PL43
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: High Power LED, LED
Nazivni svetlobni tok 13000lm
Svetlobni izkoristek 146lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 70
Barva svetlobe 740
Nazivna moč ob začetku življenjska doba 89
Nazivna moč ob koncu življenja 94
Nazivna moč pri 50% svetlobnem toku 42
Dodatek pripravljeno za linijsko ožičenje, svetlobni tok se pri delovanju enosmerno zmanjša na približno 15%

Obratovalna naprava

Predstikalna naprava EVG-DALI
Nadzor DALI 2
Oprema termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK08
Temperaturno območje (delovanje) -40..+40°C
Dodatek skladnost LABS testirana v skladu z VDMA 24364:2018-05
Standard DIN EN 12944
Zaščita pred korozijo kategorija jedkosti C5 mid po DIN EN ISO 12944, primeren za bazene, odporno na klor
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
nosilno streme jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S)
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
Pokrov zaščitno steklo material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nadgradna montaža, na nosilni konstrukciji, na traverzi
Namestitev posamična montaža
Dodatek z nosilcem za montažo

Električni priklop

Priklop priključna sponka, 6-polna
Nazivna napetost 220..240V, 0/50..60Hz, AC/DC
Prebojna trdnost 10kV 1,2/50µs

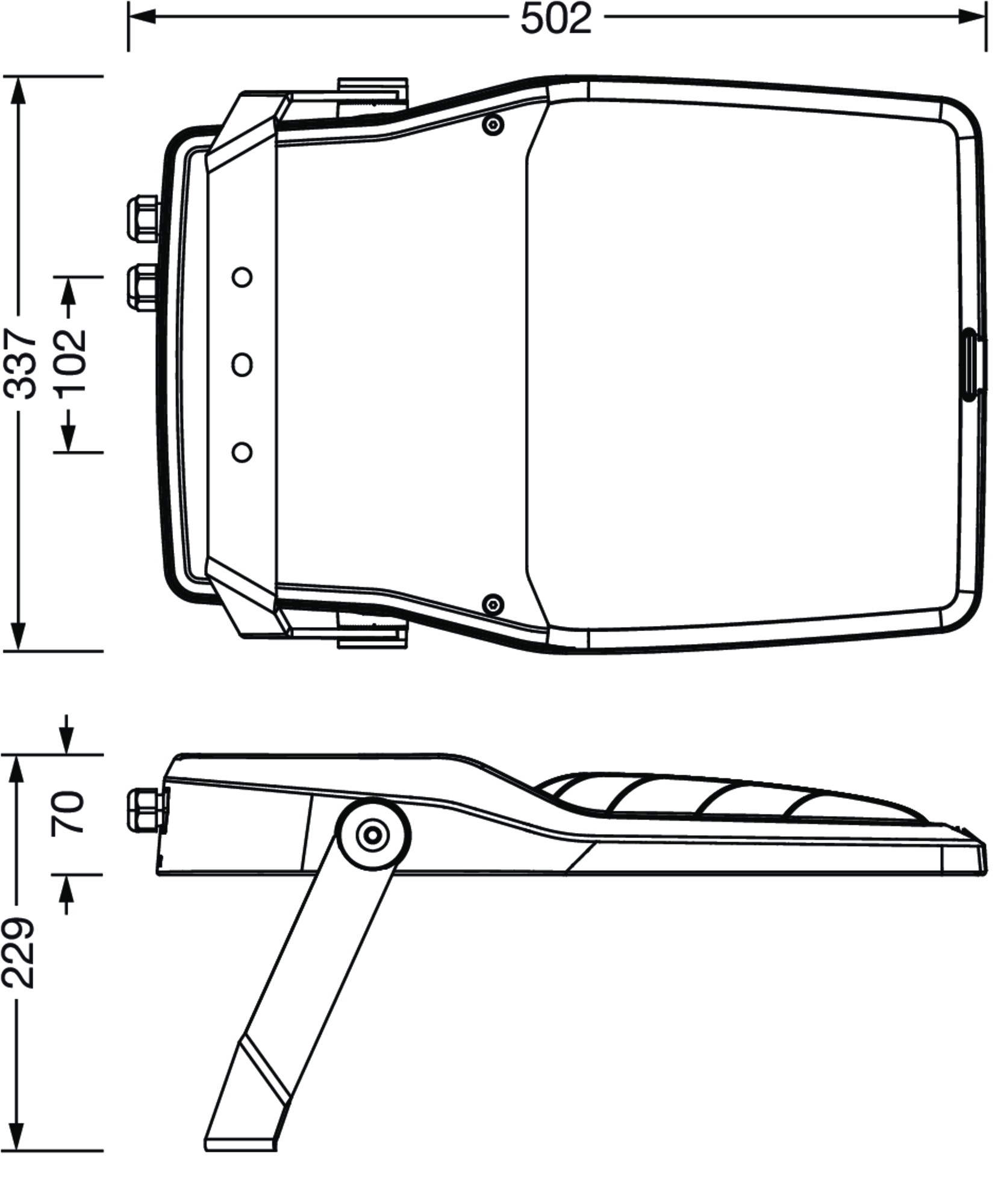

Mere, Masa

Masa 7,2kg

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L97/B10) pri AT = 25°C

Vrsta izdelka
žaromet

Ime izdelka
Floodlight FL 21 mini

Oznaka za naročilo
5XA7774C4A1A

Usmerjanje svetlobe
leča material: PMMA

Pokrov
zaščitno steklo, prozoren material

Porazdelitev svetilnosti
PL43

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: High Power LED, LED

Nazivni svetlobni tok
13000lm

Svetlobni izkoristek
146lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
740

Nazivna moč ob začetku življenjska doba
89

Nazivna moč ob koncu življenja
94

Nazivna moč pri 50% svetlobnem toku
42

Dodatek
pripravljeno za linijsko ožičenje, svetlobni tok se pri delovanju enosmerno zmanjša na približno 15%

Predstikalna naprava
EVG-DALI

Nadzor
DALI 2

Oprema
termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK08

Temperaturno območje (delovanje)
-40..+40°C

Dodatek
skladnost LABS testirana v skladu z VDMA 24364:2018-05

Standard
DIN EN 12944

Zaščita pred korozijo
kategorija jedkosti C5 mid po DIN EN ISO 12944, primeren za bazene, odporno na klor

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

nosilno streme
jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S)

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

Pokrov
zaščitno steklo material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nadgradna montaža, na nosilni konstrukciji, na traverzi

Namestitev
posamična montaža

Dodatek
z nosilcem za montažo

Priklop
priključna sponka, 6-polna

Nazivna napetost
220..240V, 0/50..60Hz, AC/DC

Prebojna trdnost
10kV 1,2/50µs

Masa
7,2kg

Nazivna servisna življenjska doba
100000h (L97/B10) pri AT = 25°C

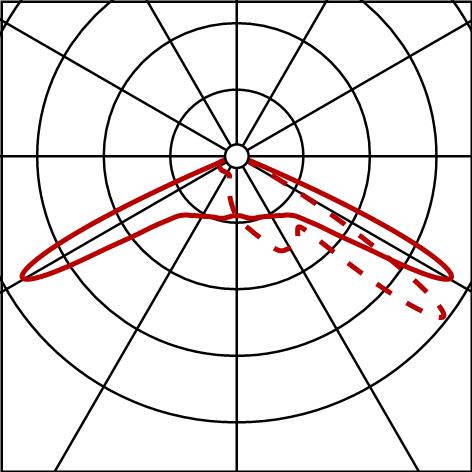

Fotometrično poročilo / podatki o načrtovanju

Floodlight FL 21 mini
LED, EVG-DALI, direktna porazdelitev, nadgradna montaža, na traverzi, na nosilni konstrukciji
Sijalke: 1x LED
Oznaka za naročilo: 5XA7774C4A1A
