5XC2E11Y08HE

Oznaka za naročilo: 5XC2E11Y08HE
Shrani članekShrani članek

Opis svetilka za kandelaber
Ime izdelka Streetlight SL 11 iQ mini
Sijalke LED
Nazivni svetlobni tok 4490lm
Svetlobni izkoristek 77lm/W
Barvna temperatura 1800K
Barvni videz CRI > 70
Pnom začetek obratovalne dobe 58
Pnom konec obratovalne dobe 61
Pred pri 50% svetlobni tok 26
Servisna življenjska doba 100000h pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK10
Masa 6,8kg

Streetlight SL 11 iQ mini, svetilka za kandelaber, primarno usmerjanje svetlobe 3-pasovni fasetni reflektor, material: umetna masa, prevlečena s srebrom, visok sijaj, primarni svetlobnotehnični pokrov: pokrov, material: PMMA, prozoren material, porazdelitev svetilnosti: PC-L, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, v levo, način montaže: nastavek, nastavek, sijalke: LED, High Power LED, nazivne vrednosti: 4.490lm | 58,3W | 77lm/W (začetek obratovalne dobe); konec obratovalne dobe: 4.490lm | 60,7W; pri 50% svetlobnem toku: 2.245lm | 26,2W | 85,7lm/W, barvna temperatura: 1800K, barvni videz: CRI > 70, barva svetlobe: 718, nastavitev svetlobe 1 začetek obratovalne dobe: 100% | 4.490lm | 58,3W | 77lm/W | 1.800K, nastavitev svetlobe 1 konec obratovalne dobe: 60,7W, možne so dodatne nastavitve svetlobe, upravljanje: prednastavitev: logaritemska zatemnitvena karakteristika, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), v kompletu: priključni H07RN-F 3x 1,5mm², priklop na omrežje: 230..240V, AC, 50/60Hz, priključni vod v naprej montirano, dolžina kabla: 8,5m, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot brez orodja: 0°, 5°, 10°, 15° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, dolžina: 736mm, širina: 174mm, višina: 116mm, konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1, oprema: moč, Smart Interface spodaj in zgoraj, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA, odpornost na udarce: IK10, dopustna delovna temperatura okolice za zunanja območja uporabe: -25..+50°C, osvetljevanje cest in trgov skladno s standardi, Okoljska izjava o izdelku (EPD), testirana in potrjena s strani neodvisnega inštituta, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 11 iQ mini
Oznaka za naročilo 5XC2E11Y08HE

Svetlobna tehnika

Usmerjanje svetlobe 3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti PC-L
Kot sevanja široka porazdelitev
Simetrija asimetrično, v levo
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: High Power LED, LED
Nazivne vrednosti 4490lm | 58,3W | 77lm/W (ob začetku življenjska doba);
ob koncu življenja: 4490lm | 60,7W;
pri 50% svetlobnem toku: 2245lm | 26,2W | 85,7lm/W
Barvna temperatura 1800K
Indeks barvnega videza CRI > 70
Barva svetlobe 718
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (začetno)

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 4490lm | 58,3W | 77lm/W | 1800K
ob koncu življenja
NS 1: 60,7W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor iQ-Street Remote, D4i z zmanjšanjem moči, Smart Interface spodaj in zgoraj
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK10
Temperaturno območje (delovanje) -25..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA
EPD Okoljska izjava o izdelku (EPD), testirana in potrjena s strani neodvisnega inštituta

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot brez orodja: 0°, 5°, 10°, 15° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
Pokrov pokrov material: PMMA

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Priklop priključni H07RN-F 3x 1,5mm²
Nazivna napetost 230..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)
Priključni vod v naprej montirano, L= 8,5m

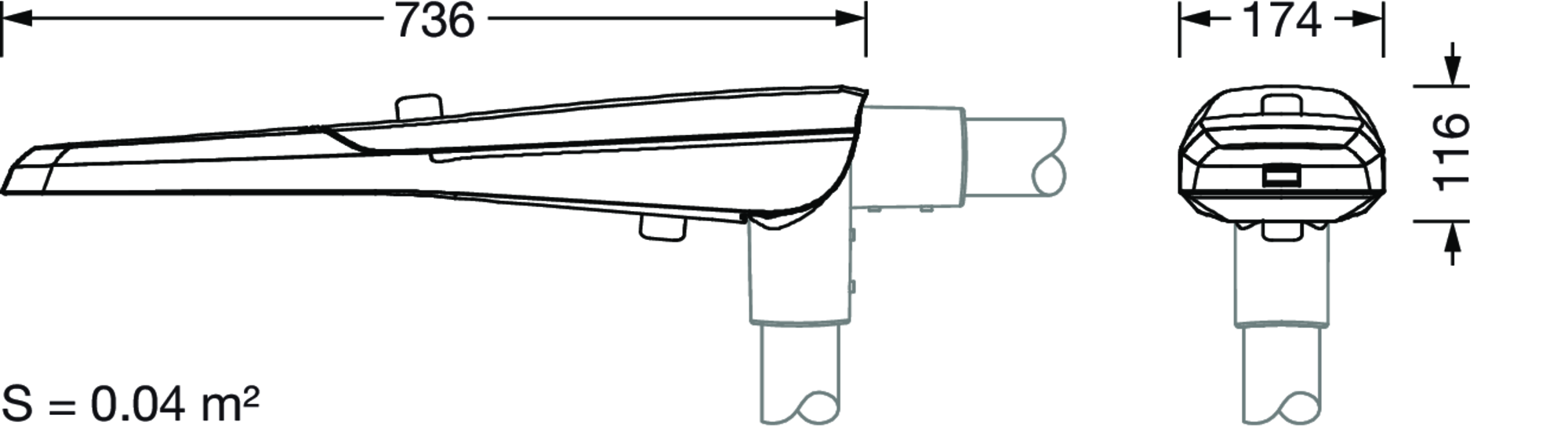

Mere, Masa

Dolžina 736mm
Širina 174mm
Višina 116mm
Masa 6,8kg
Premer nastavka konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 11 iQ mini

Oznaka za naročilo
5XC2E11Y08HE

Usmerjanje svetlobe
3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
PC-L

Kot sevanja
široka porazdelitev

Simetrija
asimetrično, v levo

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: High Power LED, LED

Nazivne vrednosti
4490lm | 58,3W | 77lm/W (ob začetku življenjska doba);
ob koncu življenja: 4490lm | 60,7W;
pri 50% svetlobnem toku: 2245lm | 26,2W | 85,7lm/W

Barvna temperatura
1800K

Indeks barvnega videza
CRI > 70

Barva svetlobe
718

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (začetno)

ob začetku življenjska doba

NS 1: 100% | 4490lm | 58,3W | 77lm/W | 1800K

ob koncu življenja

NS 1: 60,7W


možne so dodatne nastavitve svetlobe

Nadzor
iQ-Street Remote, D4i z zmanjšanjem moči, Smart Interface spodaj in zgoraj

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK10

Temperaturno območje (delovanje)
-25..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA

EPD
Okoljska izjava o izdelku (EPD), testirana in potrjena s strani neodvisnega inštituta

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot brez orodja: 0°, 5°, 10°, 15° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

Pokrov
pokrov material: PMMA

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Priklop
priključni H07RN-F 3x 1,5mm²

Nazivna napetost
230..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Priključni vod
v naprej montirano, L= 8,5m

Dolžina
736mm

Širina
174mm

Višina
116mm

Masa
6,8kg

Premer nastavka
konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h pri AT = 25°C

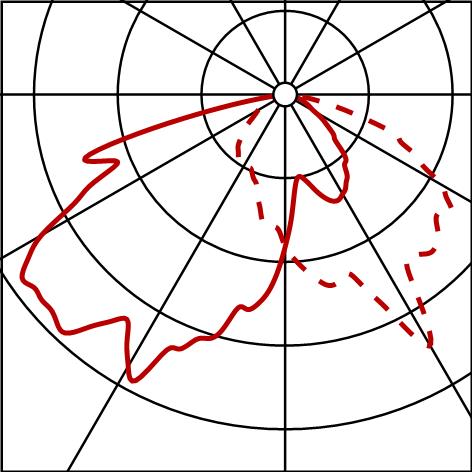

Fotometrično poročilo / podatki o načrtovanju

SL11iQmn
PCL,4490lm718,SR,D4i,LST,ZaZb
Sijalke: 1x LED
Oznaka za naročilo: 5XC2E11Y08HE

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
