5XE1V31G08DB

Oznaka za naročilo: 5XE1V31G08DB
Shrani članekShrani članek

Opis svetilka za kandelaber

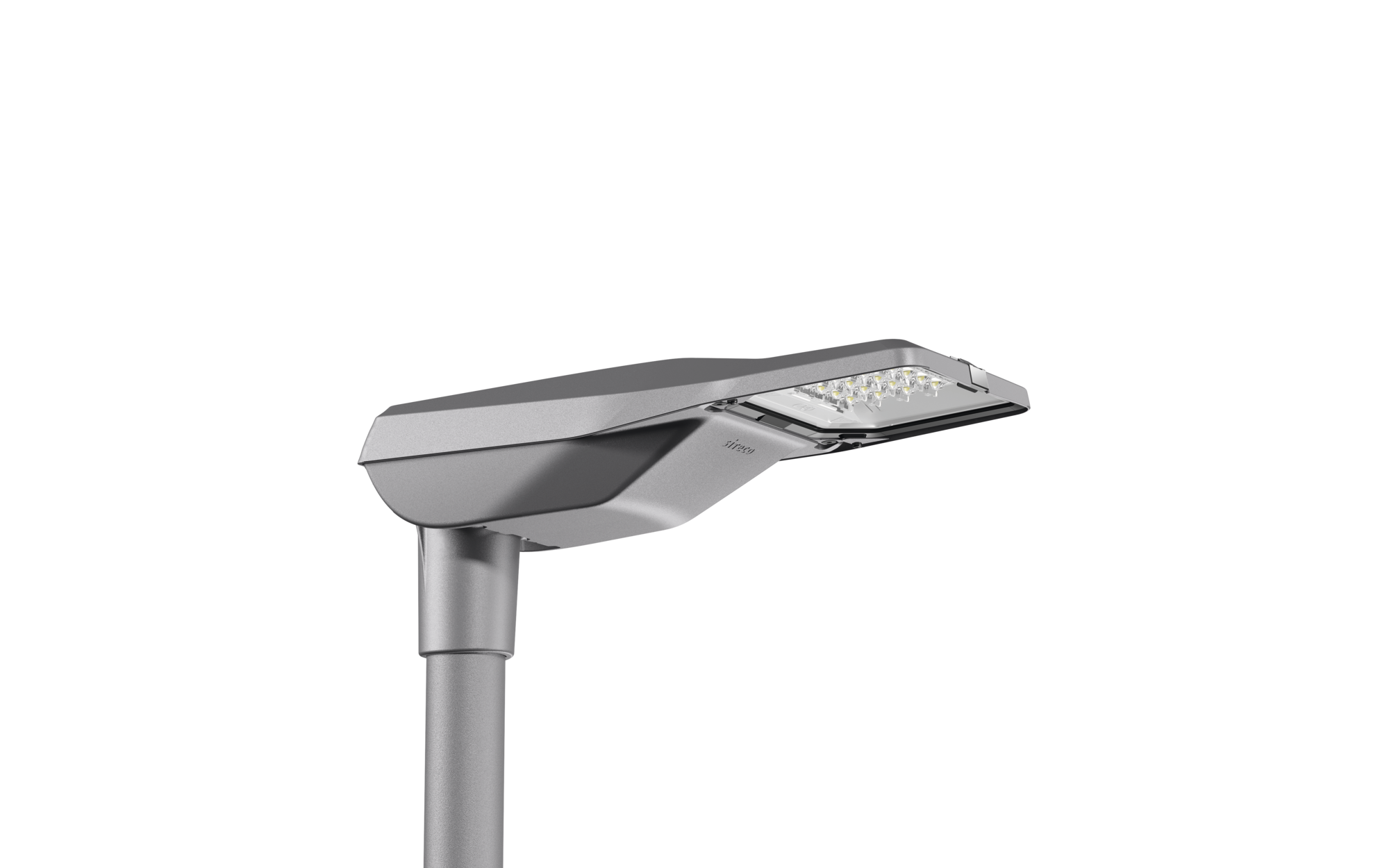

Ime izdelka Streetlight SL 21 iQ micro
Sijalke LED
Nazivni svetlobni tok 4660lm
Svetlobni izkoristek 128lm/W
Barvna temperatura 3000K
Barvni videz CRI > 70
Pnom 36,4W
Pnom konec obratovalne dobe 38,3W
Pred pri 50% svetlobni tok 15,9W
Servisna življenjska doba 100000h (L97/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK10
Masa 4,3kg

Streetlight SL 21 iQ micro, svetilka za kandelaber, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: P050001, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, način montaže: nastavek, nastavek, sijalke: LED, nazivne vrednosti: 4.660lm | 36,4W | 128lm/W (začetek obratovalne dobe); konec obratovalne dobe: 4.660lm | 38,3W; pri 50% svetlobnem toku: 2.330lm | 15,9W | 146,5lm/W, barvna temperatura: 3000K, barvni videz: CRI > 70, barva svetlobe: 730, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 4.660lm | 36,4W | 128lm/W | 3.000K (začetek obratovalne dobe); konec obratovalne dobe: 38,3W, predstikalna naprava: iQ Street-Remote, upravljanje: prednastavitev: linearna zatemnitvena karakteristika, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944, kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, dolžina: 528mm, širina: 235mm, višina: 110mm, konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, ENEC+, VDE, odpornost na udarce: IK10, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 21 iQ micro
Oznaka za naročilo 5XE1V31G08DB

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti P050001
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 4660lm | 36,4W | 128lm/W (ob začetku življenjska doba);
ob koncu življenja: 4660lm | 38,3W;
pri 50% svetlobnem toku: 2330lm | 15,9W | 146,5lm/W
Barvna temperatura 3000K
Indeks barvnega videza CRI > 70
Barva svetlobe 730

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 4660lm | 36,4W | 128lm/W | 3000K
ob koncu življenja
NS 1: 38,3W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor iQ Street-Remote
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK10
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

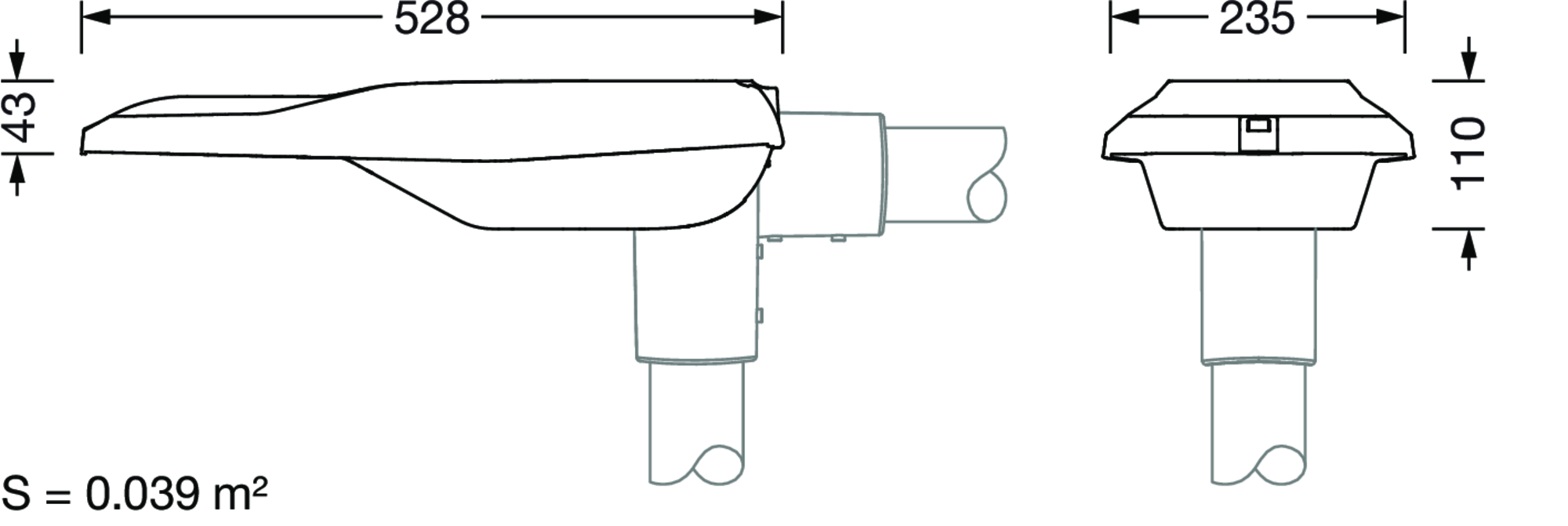

Mere, Masa

Dolžina 528mm
Širina 235mm
Višina 110mm
Masa 4,3kg
Premer nastavka konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L97/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 21 iQ micro

Oznaka za naročilo
5XE1V31G08DB

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
P050001

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
4660lm | 36,4W | 128lm/W (ob začetku življenjska doba);
ob koncu življenja: 4660lm | 38,3W;
pri 50% svetlobnem toku: 2330lm | 15,9W | 146,5lm/W

Barvna temperatura
3000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
730

ob začetku življenjska doba

NS 1: 100% | 4660lm | 36,4W | 128lm/W | 3000K

ob koncu življenja

NS 1: 38,3W


možne so dodatne nastavitve svetlobe

Nadzor
iQ Street-Remote

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK10

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Dolžina
528mm

Širina
235mm

Višina
110mm

Masa
4,3kg

Premer nastavka
konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L97/B10) pri AT = 25°C

Fotometrično poročilo / podatki o načrtovanju

SL21iQmc
P050001,4660lm730,SR
Sijalke: LED 3000K / CRI >= 70
Oznaka za naročilo: 5XE1V31G08DB

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
