5XE3E63T08NB

Oznaka za naročilo: 5XE3E63T08NB
Shrani članekShrani članek

Opis svetilka za kandelaber

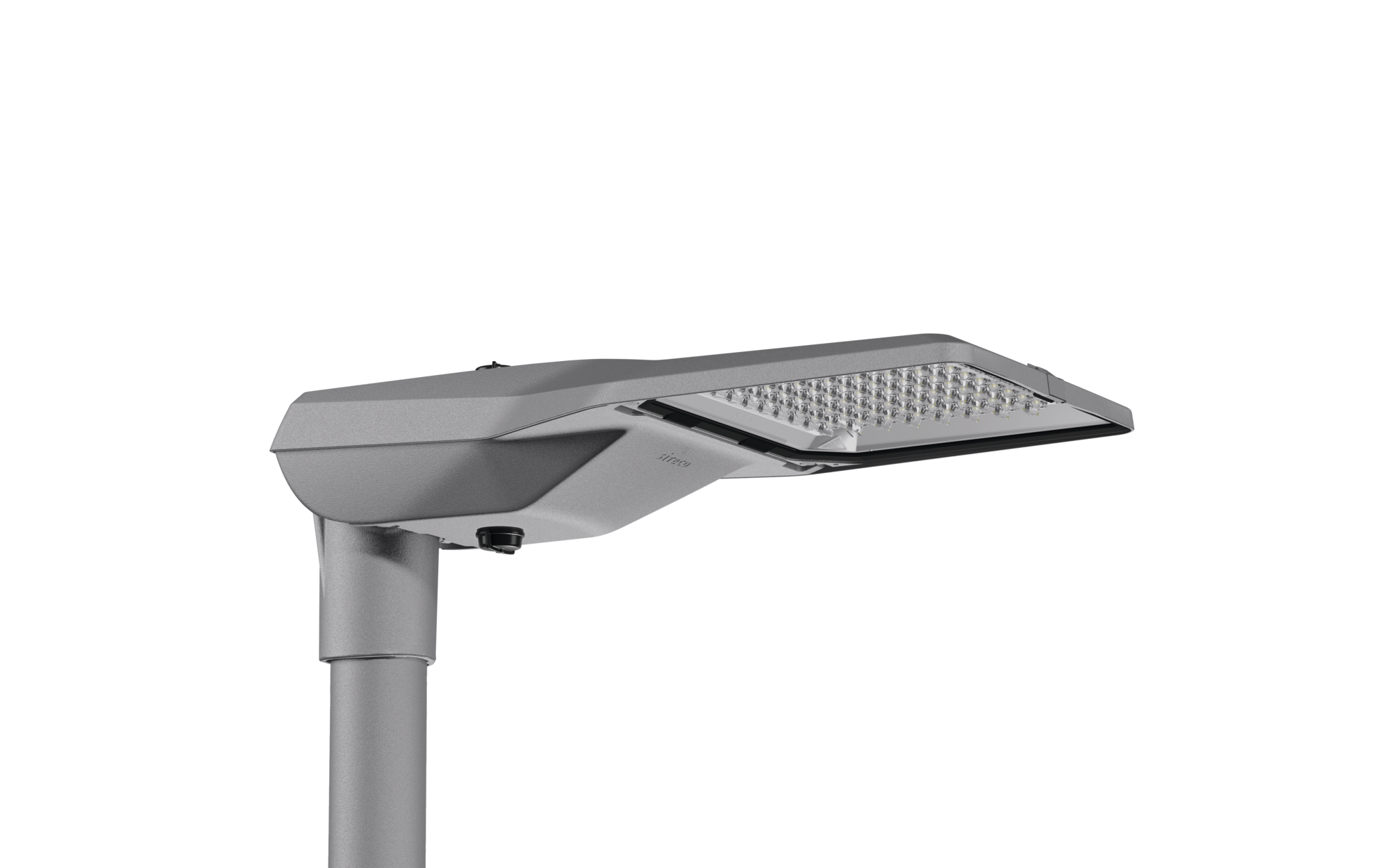

Ime izdelka Streetlight SL 21 midi
Sijalke LED
Nazivni svetlobni tok 20350lm
Svetlobni izkoristek 134,6lm/W
Barvna temperatura 2700K
Barvni videz CRI > 70
Pnom 151,2W
Pnom konec obratovalne dobe 156,8W
Pred pri 50% svetlobni tok 69,9W
Servisna življenjska doba 100000h (L96/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK10
Masa 7,3kg

Streetlight SL 21 midi, svetilka za kandelaber, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: S100006, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, način montaže: nastavek, nastavek, sijalke: LED, nazivne vrednosti: 20.350lm | 151,2W | 134,6lm/W (začetek obratovalne dobe); konec obratovalne dobe: 20.350lm | 156,8W; pri 50% svetlobnem toku: 10.152lm | 69,9W | 145,2lm/W, barvna temperatura: 2700K, barvni videz: CRI > 70, barva svetlobe: 727, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 20.350lm | 151,2W | 134,6lm/W | 2.700K (začetek obratovalne dobe); konec obratovalne dobe: 156,8W, predstikalna naprava: D4i, upravljanje: termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: logaritemska zatemnitvena karakteristika, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944, kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, dolžina: 644mm, širina: 335mm, višina: 110mm, konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1, Smart Interface zgoraj: Zhaga, Smart Interface spodaj: Zhaga, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, ENEC+, VDE, odpornost na udarce: IK10, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 21 midi
Oznaka za naročilo 5XE3E63T08NB

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti S100006
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 20350lm | 151,2W | 134,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 20350lm | 156,8W;
pri 50% svetlobnem toku: 10152lm | 69,9W | 145,2lm/W
Barvna temperatura 2700K
Indeks barvnega videza CRI > 70
Barva svetlobe 727

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 20350lm | 151,2W | 134,6lm/W | 2700K
ob koncu življenja
NS 1: 156,8W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor D4i
Smart Interface zgoraj Zhaga
Smart Interface spodaj Zhaga
Oprema termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK10
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

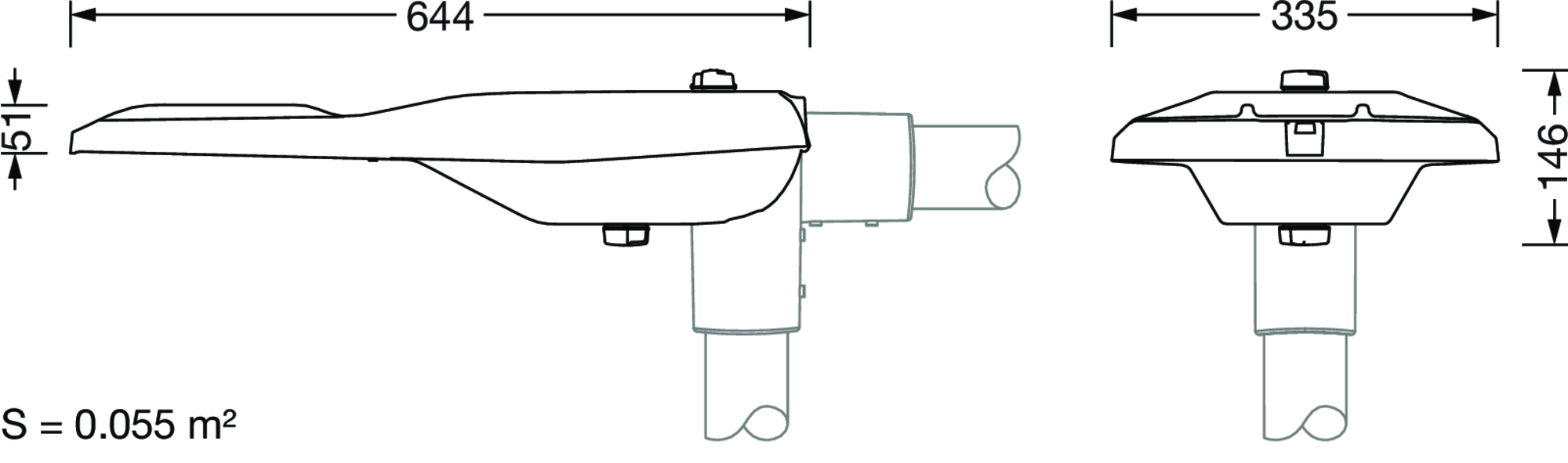

Mere, Masa

Dolžina 644mm
Širina 335mm
Višina 110mm
Masa 7,3kg
Premer nastavka konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L96/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 21 midi

Oznaka za naročilo
5XE3E63T08NB

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
S100006

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
20350lm | 151,2W | 134,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 20350lm | 156,8W;
pri 50% svetlobnem toku: 10152lm | 69,9W | 145,2lm/W

Barvna temperatura
2700K

Indeks barvnega videza
CRI > 70

Barva svetlobe
727

ob začetku življenjska doba

NS 1: 100% | 20350lm | 151,2W | 134,6lm/W | 2700K

ob koncu življenja

NS 1: 156,8W


možne so dodatne nastavitve svetlobe

Nadzor
D4i

Smart Interface zgoraj
Zhaga

Smart Interface spodaj
Zhaga

Oprema
termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK10

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica kot pribor, nastavljiv nagibni kot: 0°, 5°, 10°, 15°, tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Dolžina
644mm

Širina
335mm

Višina
110mm

Masa
7,3kg

Premer nastavka
konzola natik na kandelaber s strani: 42mm (pritrditev s strani): 5XC10008XM4, 60/48mm (pritrditev s strani/direktni natik): 5XC10108XM2, 76/60mm (pritrditev s strani/direktni natik): 5XC10108XM1

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L96/B10) pri AT = 25°C

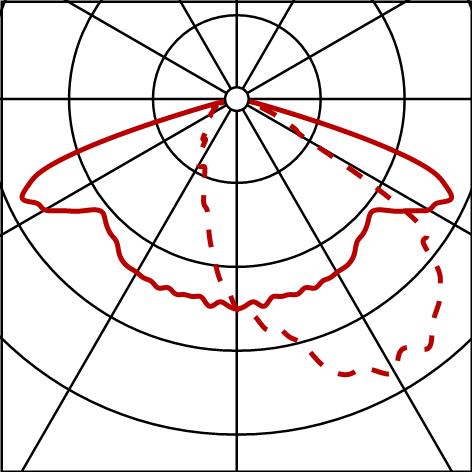

Fotometrično poročilo / podatki o načrtovanju

SL21md
S100006,20350lm727,D4i,ZaZb
Sijalke: LED 2700K / CRI >= 70
Oznaka za naročilo: 5XE3E63T08NB

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
