5XH1D3AS08BA

Referencia: 5XH1D3AS08BA
Recordar articuloRecordar articulo

Descripción luminaria de mástil
Nombre del producto Streetlight SL 31 micro
Lámpara LED
Flujo luminoso nominal 2860lm
Eficacia lumínica 149lm/W
Temperatura de color 3000K
Reproducción de color CRI > 70
Pnom 19,2W
Pnom Final vida útil 19,8W
PRed a flujo lumínico del 50 % 9,5W
Vida útil 100000h (L97/B10) a temp. amb. = 25°C
Índice de protección IP66
Resistencia contra impacto IK10
Peso 5,4kg

Streetlight SL 31 micro, luminaria de mástil, control de luz directo con lente, de PMMA, cubierta luminotécnica directa: cubierta, de vidrio de seguridad, transparente, distribución de luz: S100003, ángulo de haz directo: haz ancho, emisión de luz: directo haz, característica de iluminación directa: asimétrico, tipo de montaje: superior, montaje lateral, lámpara: LED, valores nominales: 2.860lm | 19,2W | 149lm/W (inicio vida útil); fin vida útil: 2.860lm | 19,8W; con 50% de flujo luminoso: 1.431lm | 9,5W | 150,6lm/W, temperatura de color: 3000K, reproducción de color: CRI > 70, color de luz: 730, configuración de luz 1 (posibilidad de configurar más luces): 100% | 2.860lm | 19,2W | 149lm/W | 3.000K (inicio vida útil); fin vida útil: 19,8W, balasto: D4i, control: preajuste: característica de regulación logarítmica, parametrización flexible del flujo lumínico, control de flujo lumínico en el tiempo, control de flujo lumínico constante, reducción de potencia, liberación de temperatura inteligente en balasto electrónico y en módulo LED, protección de sobrecalentamiento, conexión de alimentación: 220..240V, CA, 50/60Hz, resistencia a sobretensión: resistencia a picos de tensión: 10kV (modo común); 6kV (modo diferencial), cable de conexión: premontado, longitud de cable: 5,5m, versión de cable: H07RN-F, 2X 1,5mm², ocupación: L/N, carcasa de luminarias, de aluminio de extrusión, recubrimiento pulverizado, SITECO gris metalizado (DB 702S), categoría de corrosividad C5 high según DIN EN ISO 12944, sin junta en la parte superior de la luminaria, inclinación: -15°..+20° (superior) | -20°..+20° (lateral), ajustable en pasos de 5°, sistema de sellado de varios niveles, junta sustituible sin rotura, brida del mástil para espiga: 60/48mm lateral/superior): 5XH10108XM2, 76/32mm (lateral/superior): 5XH10108XM3, brida de mástil, de aluminio de extrusión, lacado, SITECO gris metalizado (DB 702S), Smart Interface arriba: Zhaga, tipo de protección (total): IP66, clase de protección (total): SK II (a prueba de choques eléctricos), marca de verificación: CE, ENEC, ENEC+, VDE, UKCA, ZD4i, resistencia contra impacto: IK10, temperatura ambiente de funcionamiento admisible para aplicaciones de exterior: -40..+50°C, iluminación normalizada de plazas y calles, unidad de embalaje: 1 unidad

Downloads

Información técnica del producto
Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de mástil
Nombre del producto Streetlight SL 31 micro
Referencia 5XH1D3AS08BA

Luminotecnia

Control de iluminación lente de PMMA
Cubierta cubierta, transparente
Distribución de luz S100003
Ángulo de haz haz ancho
Simetría haz asimétrico
Emisión de luz haz directo

Lámparas

Lámpara con LED
Valores nominales 2860lm | 19,2W | 149lm/W (inicio vida útil);
fin vida útil: 2860lm | 19,8W;
con 50% de flujo luminoso: 1431lm | 9,5W | 150,6lm/W
Temperatura de color 3000K
Índice de reproducción cromática CRI > 70
Color de luz 730

Configuración de luz de fábrica (CL)

inicio vida útil
CL 1: 100% | 2860lm | 19,2W | 149lm/W | 3000K
fin vida útil
CL 1: 19,8W
posibilidad de configurar más luces

Dispositivo operativo

Control D4i
Smart Interface arriba Zhaga
Equipamiento protección de sobrecalentamiento, reducción de potencia, control de flujo lumínico constante, control de flujo lumínico en el tiempo, parametrización flexible del flujo lumínico, liberación de temperatura inteligente en balasto electrónico y en módulo LED, preajuste: característica de regulación logarítmica

Certificados, Normas

Índice de protección IP66
Clase de aislamiento SK II (a prueba de choques eléctricos)
Resistencia contra impacto IK10
Rango de temperatura (operación) -40..+50°C
Adicional iluminación normalizada de plazas y calles
Protección anticorrosión categoría de corrosividad C5 high según DIN EN ISO 12944
Certificación, designación CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Material, color

carcasa de luminarias aluminio de extrusión, recubrimiento pulverizado, SITECO gris metalizado (DB 702S), junta sustituible sin rotura, sistema de sellado de varios niveles, inclinación: -15°..+20° (superior) | -20°..+20° (lateral), ajustable en pasos de 5°, sin junta en la parte superior de la luminaria
brida de mástil aluminio de extrusión, lacado, SITECO gris metalizado (DB 702S), brida de mástil incluida y desmontada
Cubierta cubierta de vidrio de seguridad

Montaje

Tipo y lugar de montaje montaje lateral, superior, sobre el mástil

Conexión eléctrica

Cable de conexión premontado, L= 5,5m, H07RN-F, 2X 1,5mm², L/N
Tensión nominal 220..240V, 50/60Hz, CA
Resistencia a sobretensión resistencia a picos de tensión: 10kV (modo común); 6kV (modo diferencial)

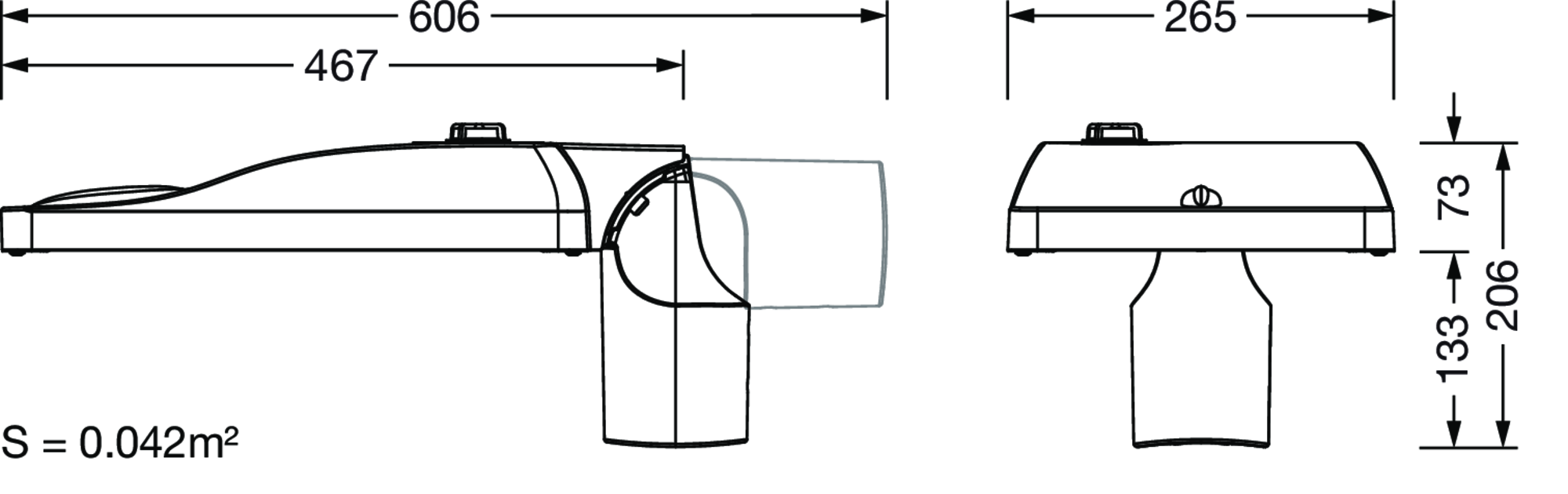

Dimensiones, peso

Peso 5,4kg
Cabeza de mástil brida del mástil para espiga: 60/48mm lateral/superior): 5XH10108XM2, 76/32mm (lateral/superior): 5XH10108XM3

Emisión de luz

Emisión de luz 0% con una inclinación de 0°

Vida útil

Vida útil nominal 100000h (L97/B10) a temp. amb. = 25°C

Tipo de producto
luminaria de mástil

Nombre del producto
Streetlight SL 31 micro

Referencia
5XH1D3AS08BA

Control de iluminación
lente de PMMA

Cubierta
cubierta, transparente

Distribución de luz
S100003

Ángulo de haz
haz ancho

Simetría
haz asimétrico

Emisión de luz
haz directo

Lámpara
con LED

Valores nominales
2860lm | 19,2W | 149lm/W (inicio vida útil);
fin vida útil: 2860lm | 19,8W;
con 50% de flujo luminoso: 1431lm | 9,5W | 150,6lm/W

Temperatura de color
3000K

Índice de reproducción cromática
CRI > 70

Color de luz
730

inicio vida útil

CL 1: 100% | 2860lm | 19,2W | 149lm/W | 3000K

fin vida útil

CL 1: 19,8W


posibilidad de configurar más luces

Control
D4i

Smart Interface arriba
Zhaga

Equipamiento
protección de sobrecalentamiento, reducción de potencia, control de flujo lumínico constante, control de flujo lumínico en el tiempo, parametrización flexible del flujo lumínico, liberación de temperatura inteligente en balasto electrónico y en módulo LED, preajuste: característica de regulación logarítmica

Índice de protección
IP66

Clase de aislamiento
SK II (a prueba de choques eléctricos)

Resistencia contra impacto
IK10

Rango de temperatura (operación)
-40..+50°C

Adicional
iluminación normalizada de plazas y calles

Protección anticorrosión
categoría de corrosividad C5 high según DIN EN ISO 12944

Certificación, designación
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

carcasa de luminarias
aluminio de extrusión, recubrimiento pulverizado, SITECO gris metalizado (DB 702S), junta sustituible sin rotura, sistema de sellado de varios niveles, inclinación: -15°..+20° (superior) | -20°..+20° (lateral), ajustable en pasos de 5°, sin junta en la parte superior de la luminaria

brida de mástil
aluminio de extrusión, lacado, SITECO gris metalizado (DB 702S), brida de mástil incluida y desmontada

Cubierta
cubierta de vidrio de seguridad

Tipo y lugar de montaje
montaje lateral, superior, sobre el mástil

Cable de conexión
premontado, L= 5,5m, H07RN-F, 2X 1,5mm², L/N

Tensión nominal
220..240V, 50/60Hz, CA

Resistencia a sobretensión
resistencia a picos de tensión: 10kV (modo común); 6kV (modo diferencial)

Peso
5,4kg

Cabeza de mástil
brida del mástil para espiga: 60/48mm lateral/superior): 5XH10108XM2, 76/32mm (lateral/superior): 5XH10108XM3

Emisión de luz
0% con una inclinación de 0°

Vida útil nominal
100000h (L97/B10) a temp. amb. = 25°C

Curva de distribución luminotécnica / datos de planificación

SL31mc
S100003,2860lm730,D4i,Za
Lámparas: LED 3000K / CRI >= 70
Referencia: 5XH1D3AS08BA
