5XH3D3AT08NA

Oznaka za naročilo: 5XH3D3AT08NA
Shrani članekShrani članek

Opis svetilka za kandelaber
Ime izdelka Streetlight SL 31 midi
Sijalke LED
Nazivni svetlobni tok 22750lm
Svetlobni izkoristek 152lm/W
Barvna temperatura 3000K
Barvni videz CRI > 70
Pnom začetek obratovalne dobe 150
Pnom konec obratovalne dobe 164
Pred pri 50% svetlobni tok 67
Servisna življenjska doba 100000h (L93/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK09
Masa 9,5kg

Streetlight SL 31 midi D4i svetilka za kandelaber uporaba: nastavek, nastavek; usmerjanje svetlobe: leča material: PMMA; porazdelitev svetilnosti: ST1.0a, direktno asimetrično sevajoče, uporaba: osvetljevanje cest in trgov skladno s standardi; LED: upravljanje razsvetljave: 22.750lm, barva svetlobe: 730, barvna temperatura: 3000K; svetlobni izkoristek: 152,2lm/W; upravljanje: prednastavitev: logaritemska zatemnitvena karakteristika, fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, redukcija moči, inteligentna regulacija temperature v EVG in ​​v modulu LED, termična zaščita; ohišje svetilke, material: aluminij tlačno ulito, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944; pokrov material: varnostno kaljeno steklo (ESG), prozoren material, kandelabrska prirobnica material: aluminij tlačno ulito, v SITECO kovinsko sivi barvi (DB 702S), nastavek: 76/60mm, kandelabrska prirobnica vključena nemontirana; dolžina kabla: 12,5m, priključni vod v naprej montirano; priklop na omrežje: 220..240V, AC, 50/60Hz; poraba energije (na začetku življenjske dobe): 149,5W / (na koncu življenjske dobe): 163,6W / (z zmanjšanim delovanjem 50%): 66,6W; zaščitna stopnja (celota): IP66; zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje); odpornost na udarce: IK09; certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA, ZD4i; dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C; enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 31 midi
Oznaka za naročilo 5XH3D3AT08NA

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti ST1.0a
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: High Power LED, LED
Nazivni svetlobni tok 22750lm
Svetlobni izkoristek 152lm/W
Barvna temperatura 3000K
Indeks barvnega videza CRI > 70
Barva svetlobe 730
Nazivna moč ob začetku življenjska doba 150
Nazivna moč ob koncu življenja 164
Nazivna moč pri 50% svetlobnem toku 67

Obratovalna naprava

Nadzor D4i, Smart Interface spodaj in zgoraj
Oprema termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK09
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
kandelabrska prirobnica aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)
Priključni vod v naprej montirano, L= 12,5m

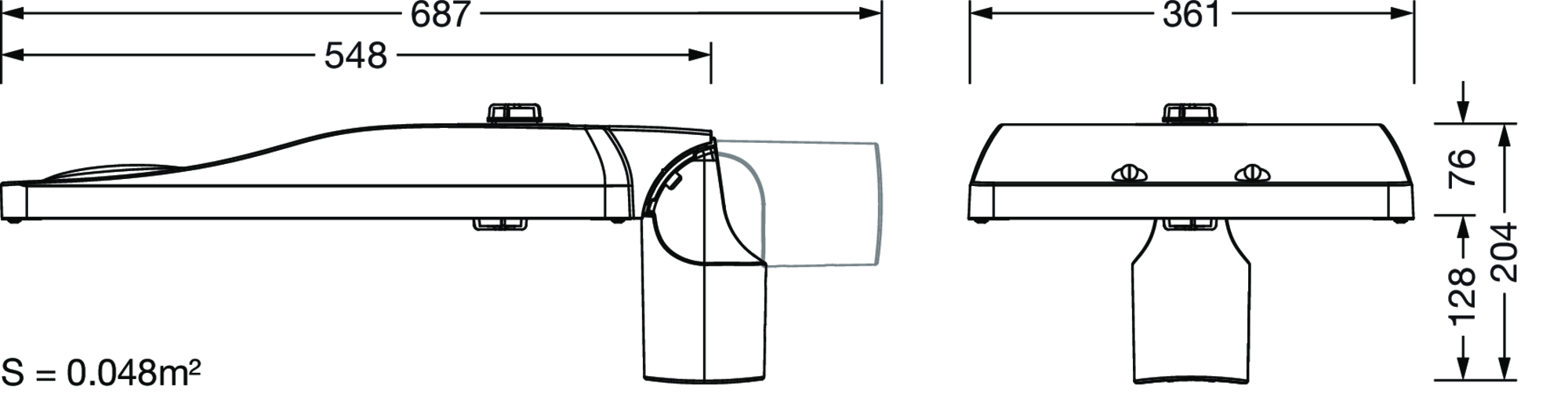

Mere, Masa

Masa 9,5kg
Premer nastavka nastavek: 76/60mm

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L93/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 31 midi

Oznaka za naročilo
5XH3D3AT08NA

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
ST1.0a

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: High Power LED, LED

Nazivni svetlobni tok
22750lm

Svetlobni izkoristek
152lm/W

Barvna temperatura
3000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
730

Nazivna moč ob začetku življenjska doba
150

Nazivna moč ob koncu življenja
164

Nazivna moč pri 50% svetlobnem toku
67

Nadzor
D4i, Smart Interface spodaj in zgoraj

Oprema
termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK09

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

kandelabrska prirobnica
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Priključni vod
v naprej montirano, L= 12,5m

Masa
9,5kg

Premer nastavka
nastavek: 76/60mm

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L93/B10) pri AT = 25°C

Fotometrično poročilo / podatki o načrtovanju

SL31md
ST1.0a,22750lm730,D4i,SIa/b
Sijalke: 1x LED
Oznaka za naročilo: 5XH3D3AT08NA

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
