5XH6D3BM08GA

Oznaka za naročilo: 5XH6D3BM08GA
Shrani članekShrani članek

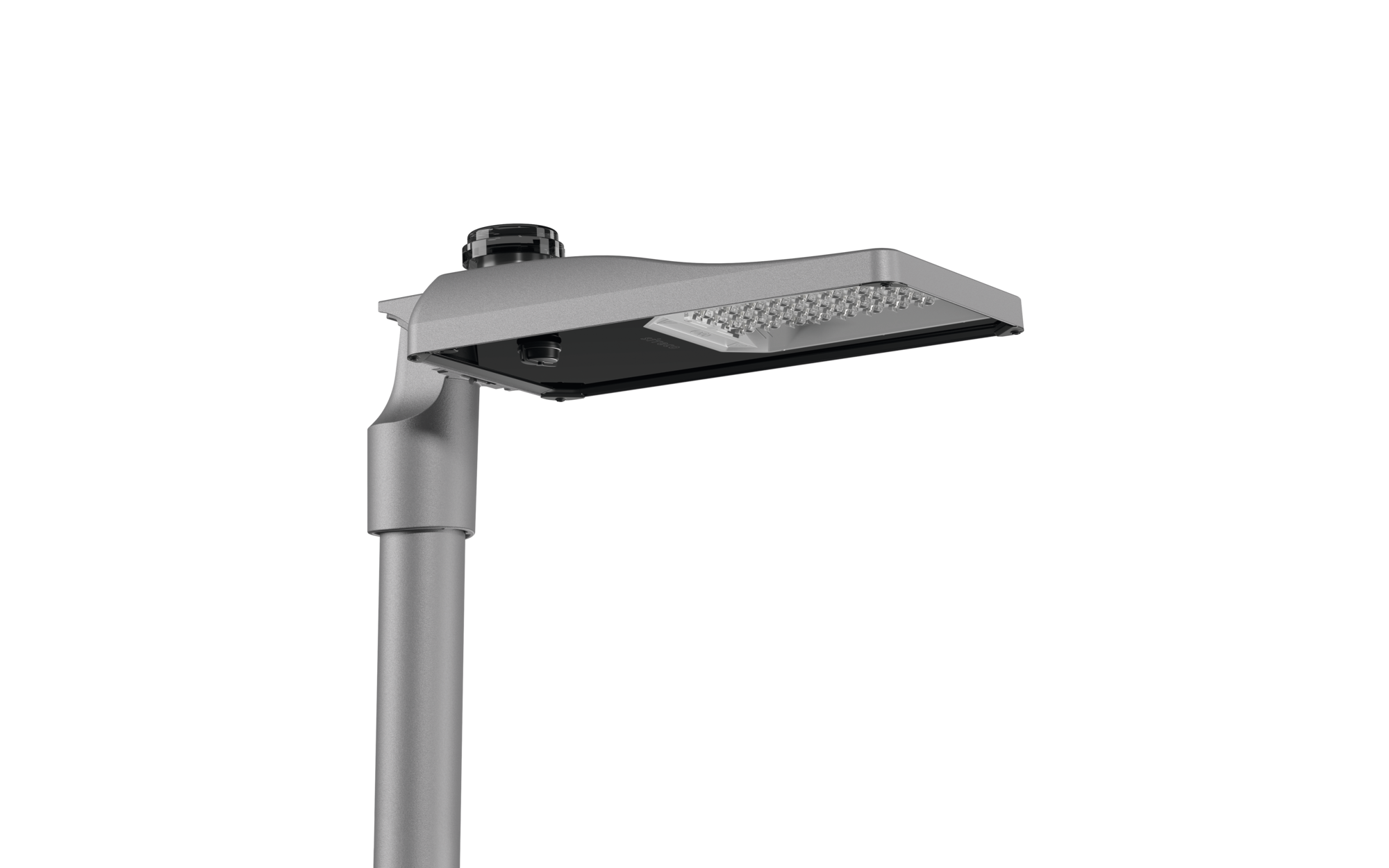

Opis svetilka za kandelaber
Ime izdelka Streetlight SL 31 mini
Sijalke LED
Nazivni svetlobni tok 5880lm
Svetlobni izkoristek 149,6lm/W
Barvna temperatura 3000K
Barvni videz CRI > 70
Pnom 39,3W
Pnom konec obratovalne dobe 40,7W
Pred pri 50% svetlobni tok 18,1W
Servisna življenjska doba 100000h (L97/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK09
Masa 6,5kg

Streetlight SL 31 mini, svetilka za kandelaber, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: S100003, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, način montaže: nastavek, nastavek, sijalke: LED, nazivne vrednosti: 5.880lm | 39,3W | 149,6lm/W (začetek obratovalne dobe); konec obratovalne dobe: 5.880lm | 40,7W; pri 50% svetlobnem toku: 2.931lm | 18,1W | 161,9lm/W, barvna temperatura: 3000K, barvni videz: CRI > 70, barva svetlobe: 730, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 5.880lm | 39,3W | 149,6lm/W | 3.000K (začetek obratovalne dobe); konec obratovalne dobe: 40,7W, predstikalna naprava: D4i, upravljanje: prednastavitev: linearna zatemnitvena karakteristika, fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, termična zaščita, prednastavitev: logaritemska zatemnitvena karakteristika, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), priključni vod: v naprej montirano, dolžina kabla: 6,5m, karakteristike ožičenja: H07RN-F, 3G 1,5mm², konfiguracijo: L/N/PE, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944, brez tesnila na zgornji strani svetilke, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, večstopenjski sistem tesnjenja, tesnilo je mogoče zamenjati nedestruktivno, konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3, kandelabrska prirobnica, material: aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), Smart Interface zgoraj: NEMA (7pin), Smart Interface spodaj: Zhaga, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred I (RI - zaščitna ozemljitev), certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA, odpornost na udarce: IK09, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 31 mini
Oznaka za naročilo 5XH6D3BM08GA

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti S100003
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 5880lm | 39,3W | 149,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 5880lm | 40,7W;
pri 50% svetlobnem toku: 2931lm | 18,1W | 161,9lm/W
Barvna temperatura 3000K
Indeks barvnega videza CRI > 70
Barva svetlobe 730

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 5880lm | 39,3W | 149,6lm/W | 3000K
ob koncu življenja
NS 1: 40,7W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor D4i
Smart Interface zgoraj NEMA (7pin)
Smart Interface spodaj Zhaga
Oprema termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred I (RI - zaščitna ozemljitev)
Odpornost na udarce IK09
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke
kandelabrska prirobnica aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Priključni vod v naprej montirano, L= 6,5m, H07RN-F, 3G 1,5mm², L/N/PE
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

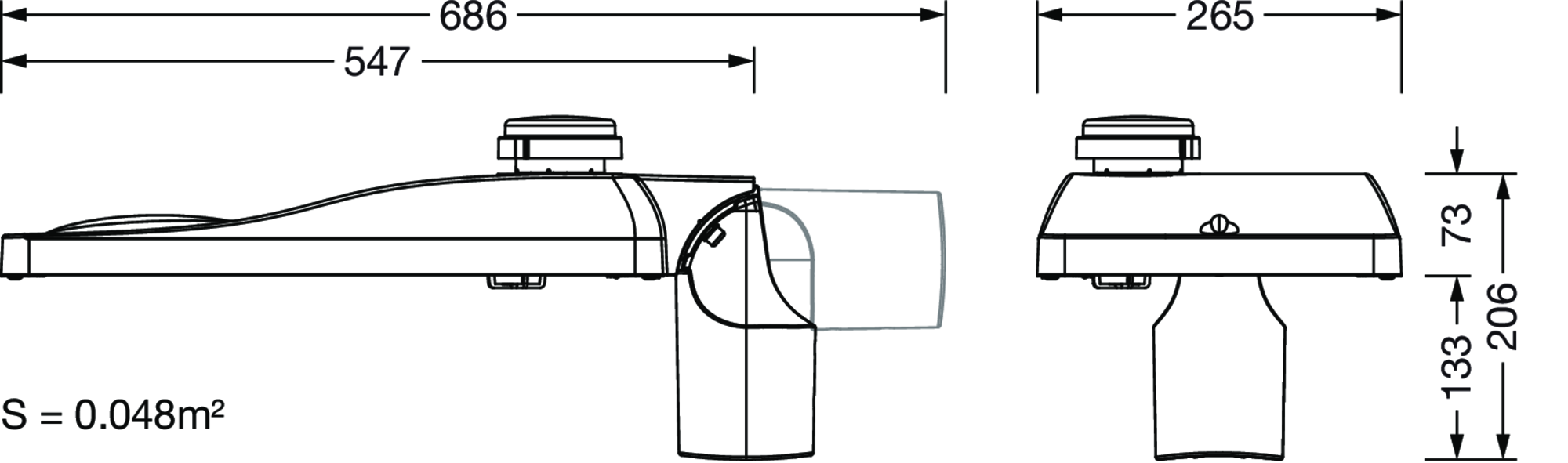

Mere, Masa

Masa 6,5kg
Premer nastavka konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L97/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 31 mini

Oznaka za naročilo
5XH6D3BM08GA

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
S100003

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
5880lm | 39,3W | 149,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 5880lm | 40,7W;
pri 50% svetlobnem toku: 2931lm | 18,1W | 161,9lm/W

Barvna temperatura
3000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
730

ob začetku življenjska doba

NS 1: 100% | 5880lm | 39,3W | 149,6lm/W | 3000K

ob koncu življenja

NS 1: 40,7W


možne so dodatne nastavitve svetlobe

Nadzor
D4i

Smart Interface zgoraj
NEMA (7pin)

Smart Interface spodaj
Zhaga

Oprema
termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred I (RI - zaščitna ozemljitev)

Odpornost na udarce
IK09

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke

kandelabrska prirobnica
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Priključni vod
v naprej montirano, L= 6,5m, H07RN-F, 3G 1,5mm², L/N/PE

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Masa
6,5kg

Premer nastavka
konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L97/B10) pri AT = 25°C

Fotometrično poročilo / podatki o načrtovanju

SL31mn
S100003,5880lm730,D4i,N7aZb
Sijalke: LED 3000K / CRI >= 70
Oznaka za naročilo: 5XH6D3BM08GA
