5XH8P7BN08SA

Oznaka za naročilo: 5XH8P7BN08SA
Shrani članekShrani članek

Opis svetilka za kandelaber
Ime izdelka Streetlight SL 31 maxi
Sijalke LED
Nazivni svetlobni tok 22010lm
Svetlobni izkoristek 106lm/W
Barvna temperatura 2200K
Barvni videz CRI > 70
Pnom začetek obratovalne dobe 209
Pnom konec obratovalne dobe 233
Pred pri 50% svetlobni tok 88
Servisna življenjska doba 100000h (L93/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK10
Masa 12,0kg

Streetlight SL 31 maxi NEMA (7pin) svetilka za kandelaber uporaba: nastavek, nastavek; usmerjanje svetlobe: leča material: PMMA; porazdelitev svetilnosti: ST1.5a, direktno asimetrično sevajoče, uporaba: osvetljevanje cest in trgov skladno s standardi; LED: upravljanje razsvetljave: 22.010lm, barva svetlobe: 722, barvna temperatura: 2200K; svetlobni izkoristek: 105,5lm/W; upravljanje: prednastavitev: linearna zatemnitvena karakteristika, fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, termična zaščita; ohišje svetilke, material: aluminij tlačno ulito, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944; pokrov material: varnostno kaljeno steklo (ESG), prozoren material, se odpira brez orodja; kandelabrska prirobnica material: aluminij tlačno ulito, v SITECO kovinsko sivi barvi (DB 702S), nastavek: 76/60mm, kandelabrska prirobnica vključena nemontirana; dolžina kabla: 14,5m, priključni vod v naprej montirano; priklop na omrežje: 220..240V, AC, 50/60Hz; poraba energije (na začetku življenjske dobe): 208,6W / (na koncu življenjske dobe): 233,1W / (z zmanjšanim delovanjem 50%): 88W; zaščitna stopnja (celota): IP66; zaščitni razred (celota): zaščitni razred I (RI - zaščitna ozemljitev); odpornost na udarce: IK10; certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA; dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C; enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 31 maxi
Oznaka za naročilo 5XH8P7BN08SA

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti ST1.5a
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: High Power LED, LED
Nazivni svetlobni tok 22010lm
Svetlobni izkoristek 106lm/W
Barvna temperatura 2200K
Indeks barvnega videza CRI > 70
Barva svetlobe 722
Nazivna moč ob začetku življenjska doba 209
Nazivna moč ob koncu življenja 233
Nazivna moč pri 50% svetlobnem toku 88

Obratovalna naprava

Nadzor NEMA (7pin), Smart Interface zgoraj
Oprema termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred I (RI - zaščitna ozemljitev)
Odpornost na udarce IK10
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
kandelabrska prirobnica aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana
Specifikacija barve v SITECO kovinsko sivi barvi (DB 702S)
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)
Priključni vod v naprej montirano, L= 14,5m

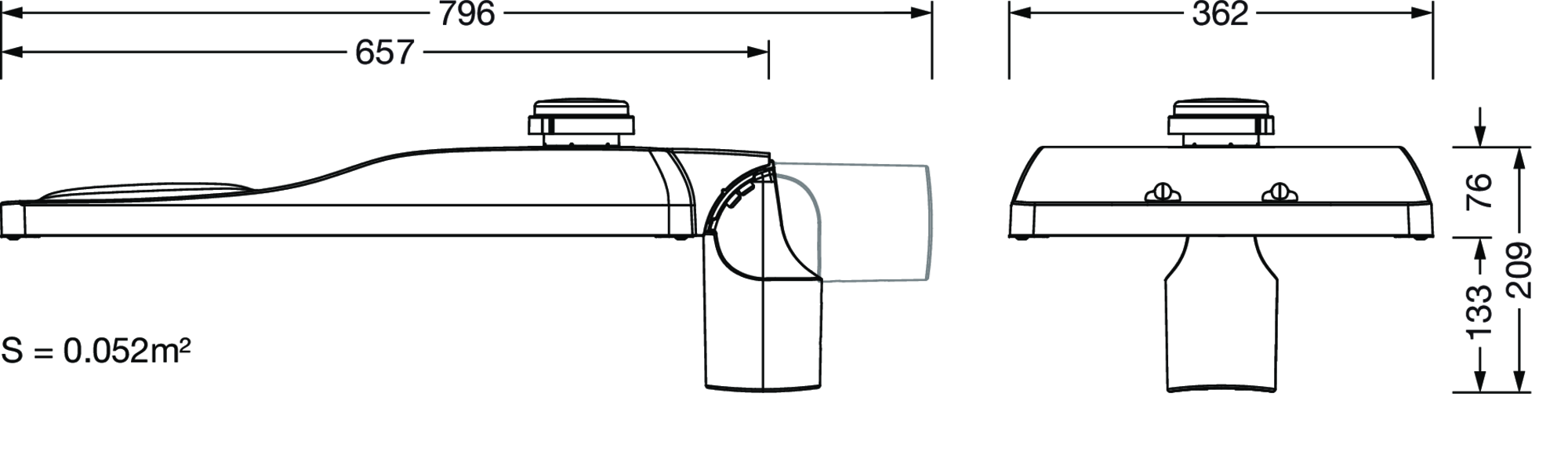

Mere, Masa

Masa 12,0kg
Premer nastavka nastavek: 76/60mm

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L93/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 31 maxi

Oznaka za naročilo
5XH8P7BN08SA

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
ST1.5a

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: High Power LED, LED

Nazivni svetlobni tok
22010lm

Svetlobni izkoristek
106lm/W

Barvna temperatura
2200K

Indeks barvnega videza
CRI > 70

Barva svetlobe
722

Nazivna moč ob začetku življenjska doba
209

Nazivna moč ob koncu življenja
233

Nazivna moč pri 50% svetlobnem toku
88

Nadzor
NEMA (7pin), Smart Interface zgoraj

Oprema
termična zaščita, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred I (RI - zaščitna ozemljitev)

Odpornost na udarce
IK10

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

kandelabrska prirobnica
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana

Specifikacija barve
v SITECO kovinsko sivi barvi (DB 702S)

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Priključni vod
v naprej montirano, L= 14,5m

Masa
12,0kg

Premer nastavka
nastavek: 76/60mm

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L93/B10) pri AT = 25°C

Fotometrično poročilo / podatki o načrtovanju

SL31mx
ST1.5a,22010lm722,NEMA7,SIa
Sijalke: 1x LED
Oznaka za naročilo: 5XH8P7BN08SA

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
