Ordercode: 5XC3F21F08ME

Articolo apparecchio montante

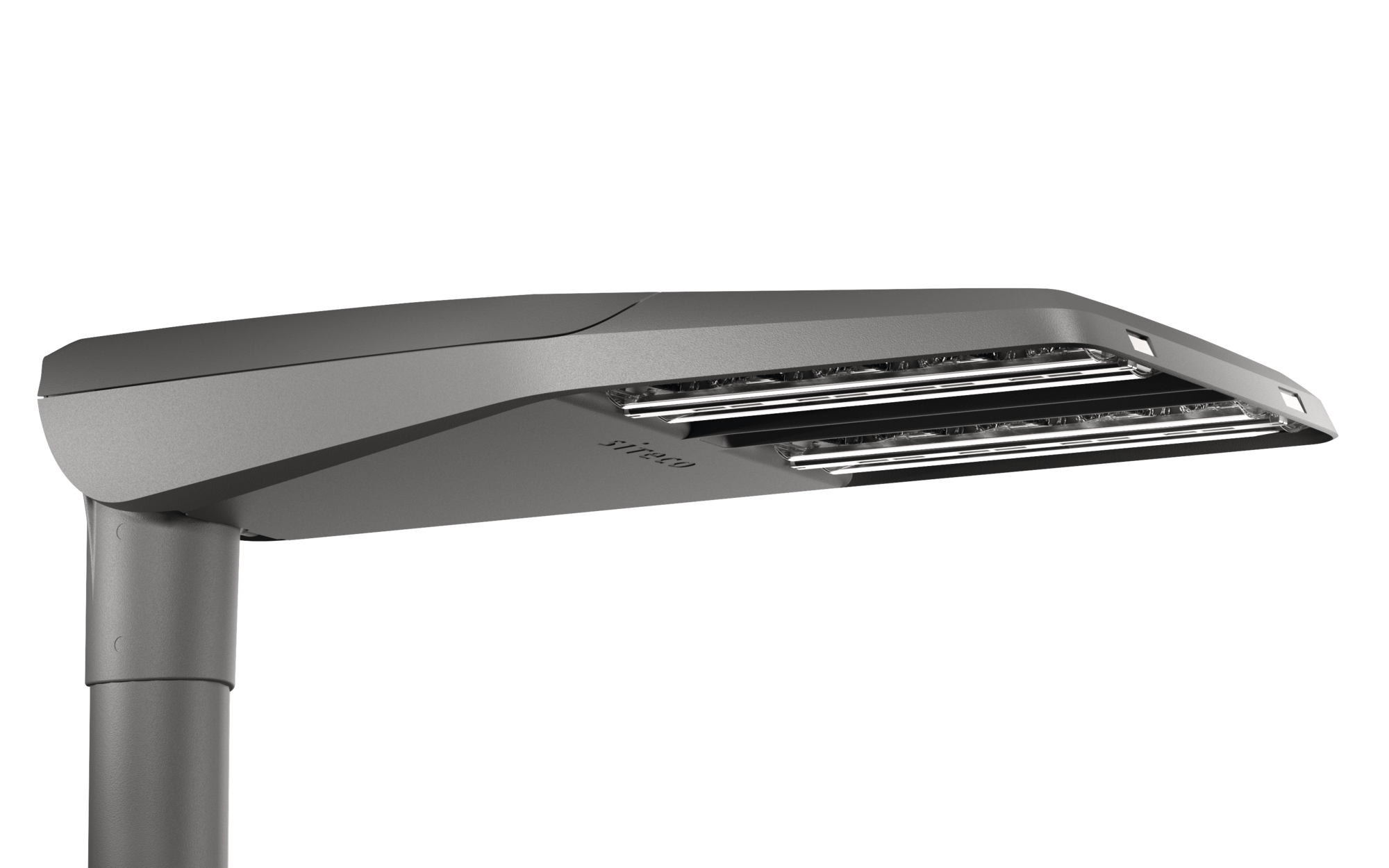

Nome del prodotto Streetlight SL 11 iQ midi
Lampada LED
Flusso luminoso di misurazione 12740lm
Efficienza luminosa 102lm/W
Temperatura di colore 2200K
Resa del colore CRI > 70
Pnom inizio durata di vita 125
Pnom fine durata di vita 132
Plim con 50% flusso luminoso 57
Durata di vita 100000 ore (L96/B10) con TA = 25°C
Grado di protezione IP66
Resistenza agli urti IK09
Peso 11,5kg

Streetlight SL 11 iQ midi, apparecchio montante, conduzione primaria della luce con riflettore sfaccettato a 3 zone, in materiale plastico, rivestito in argento, brillantato, diffusore illuminotecnico primario: copertura, in PMMA, trasparente, distribuzione luminosa: PC-R, uscita luce: diretta distribuzione, distribuzione luminosa primaria: asimmetrica, destra, tipo di montaggio: su palo diritto, a sbraccio, LED, High Power LED, flusso luminoso di misurazione: 12.740lm, efficienza luminosa: 102lm/W, colore della luce: 722, temperatura di colore: 2200K, controllo: Street-Remote, controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC ottimizzata per l'applicazione/funzione RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, con cavo H07RN-F 5x 1,5mm², allacciamento alla rete: 230..240V, AC, 50/60Hz, cavo di collegamento preassemblato, lunghezza cavo: 12,5m, inizio della durata di vita: 125W, fine della durata di vita: 132W, riduzione: 57W, alloggiamento dell'apparecchio, in alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), flangia da palo come accessorio, inclinazione regolabile senza ricorrere a utensili: 0°, 5°, 10°, 15° (diritto) | 0°, -5°, -10°, -15° (a sbraccio), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio, lunghezza: 780mm, larghezza: 376mm, altezza: 118mm, flangia per palo per imbocco: 42mm (a sbraccio): 5XC10008XM4, 60/48mm (a sbraccio/su palo diritto): 5XC10108XM2, 76/60mm (a sbraccio/su palo diritto): 5XC10108XM1, equipaggiamento: Power, grado di protezione (totale): IP66, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, resistenza agli urti: IK09, temperatura ambiente operativa ammessa per applicazioni in esterni: -25..+50°C, illuminazione di piazze e vie conforme alle normative, Dichiarazione Ambientale di Prodotto (EPD) testata e certificata da un istituto indipendente, unità d’imballo: 1 pezzo

Product details


Dati caratteristici

Tipo prodotto apparecchio montante
Nome del prodotto Streetlight SL 11 iQ midi
Cod. articolo 5XC3F21F08ME


Illuminotecnica

Conduzione della luce riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato
Copertura copertura, trasparente
Distribuzione luminosa PC-R
Angolo di emissione distribuzione diffusa
Simmetria asimmetrica, destra
Uscita luce distribuzione diretta


Lampade

Lampada con High Power LED, LED
Flusso luminoso di misurazione 12740lm
Efficienza luminosa 102lm/W
Temperatura di colore 2200K
Indice di resa cromatica CRI > 70
Colore della luce 722
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (iniziale)
Potenza nominale a inizio della durata di vita 125
Potenza nominale a fine della durata di vita 132
Potenza nominale con flusso luminoso al 50% 57


Gruppo di alimentazione

Sistema di controllo iQ Street-Remote
Equipaggiamento controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC ottimizzata per l'applicazione/funzione RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote


Certificati, Norme

Grado di protezione IP66
Classe di isolamento classe isolamento II (messa a terra)
Resistenza agli urti IK09
Intervallo di temperatura (operazione) -25..+50°C
Supplemento illuminazione di piazze e vie conforme alle normative
Marchio di controllo, marchio CE, ENEC, VDE
EPD Dichiarazione Ambientale di Prodotto (EPD) testata e certificata da un istituto indipendente


Materiale, Colore

alloggiamento dell'apparecchio alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), flangia da palo come accessorio, inclinazione regolabile senza ricorrere a utensili: 0°, 5°, 10°, 15° (diritto) | 0°, -5°, -10°, -15° (a sbraccio), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio
Specifica di colore ferro micaceo Siteco® (DB 702S)
Copertura copertura in PMMA


Montaggio

Tipo di installazione, luogo di installazione a sbraccio, su palo diritto, sul montante


Collegamento elettrico

Collegamento cavo H07RN-F 5x 1,5mm²
Tensione nominale 230..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)
Cavo di collegamento preassemblato, L= 12,5m


Dimensioni, Peso

Lunghezza 780mm
Larghezza 376mm
Altezza 118mm
Peso 11,5kg
Imbocco palo flangia per palo per imbocco: 42mm (a sbraccio): 5XC10008XM4, 60/48mm (a sbraccio/su palo diritto): 5XC10108XM2, 76/60mm (a sbraccio/su palo diritto): 5XC10108XM1


Emissione luminosa

Emissione luminosa 0% a 0° di inclinazione


Durata di vita

Vita utile di misurazione 100000 ore (L96/B10) con TA = 25°C

Tipo prodotto
apparecchio montante

Nome del prodotto
Streetlight SL 11 iQ midi

Cod. articolo
5XC3F21F08ME

Conduzione della luce
riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato

Copertura
copertura, trasparente

Distribuzione luminosa
PC-R

Angolo di emissione
distribuzione diffusa

Simmetria
asimmetrica, destra

Uscita luce
distribuzione diretta

Lampada
con High Power LED, LED

Flusso luminoso di misurazione
12740lm

Efficienza luminosa
102lm/W

Temperatura di colore
2200K

Indice di resa cromatica
CRI > 70

Colore della luce
722

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (iniziale)

Potenza nominale a inizio della durata di vita
125

Potenza nominale a fine della durata di vita
132

Potenza nominale con flusso luminoso al 50%
57

Sistema di controllo
iQ Street-Remote

Equipaggiamento
controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC ottimizzata per l'applicazione/funzione RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Grado di protezione
IP66

Classe di isolamento
classe isolamento II (messa a terra)

Resistenza agli urti
IK09

Intervallo di temperatura (operazione)
-25..+50°C

Supplemento
illuminazione di piazze e vie conforme alle normative

Marchio di controllo, marchio
CE, ENEC, VDE

EPD
Dichiarazione Ambientale di Prodotto (EPD) testata e certificata da un istituto indipendente

alloggiamento dell'apparecchio
alluminio pressofusione, verniciato con polveri, ferro micaceo Siteco® (DB 702S), flangia da palo come accessorio, inclinazione regolabile senza ricorrere a utensili: 0°, 5°, 10°, 15° (diritto) | 0°, -5°, -10°, -15° (a sbraccio), guarnizione non sostituibile distruttivamente, sistema di tenuta multistadio

Specifica di colore
ferro micaceo Siteco® (DB 702S)

Copertura
copertura in PMMA

Tipo di installazione, luogo di installazione
a sbraccio, su palo diritto, sul montante

Collegamento
cavo H07RN-F 5x 1,5mm²

Tensione nominale
230..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Cavo di collegamento
preassemblato, L= 12,5m

Lunghezza
780mm

Larghezza
376mm

Altezza
118mm

Peso
11,5kg

Imbocco palo
flangia per palo per imbocco: 42mm (a sbraccio): 5XC10008XM4, 60/48mm (a sbraccio/su palo diritto): 5XC10108XM2, 76/60mm (a sbraccio/su palo diritto): 5XC10108XM1

Emissione luminosa
0% a 0° di inclinazione

Vita utile di misurazione
100000 ore (L96/B10) con TA = 25°C

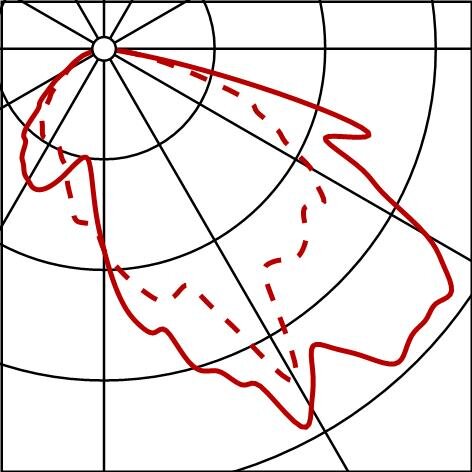

Photometric report / planning data

Photometric report / planning data

SL11iQmd
PCR,12740lm722,SR
Ordercode: 5XC3F21F08ME
