SITECO Connect 11

Vrste izdelkovKonfiguracijski in podatkovni listi

SITECO Connect for indoor use unlocks the full potential of your lighting system. Sensor-based control saves energy and extends luminaire service life through targeted dimming. In turn, increasing illuminance as needed creates greater visibility and safety when necessary. Lighting management systems automate control, create transparency, and optimize operations, allowing you to focus on what matters most.

SITECO Connect 11 controls lighting as needed via sensors, allows flexible groups and scenes, checks self-contained emergency luminaires, offers central monitoring and analysis, and can be seamlessly integrated into building management systems via standardized interfaces.

Vrste izdelkov

SITECO Connect 11

SITECO Connect 11

Uvod v družino izdelkov

Osnovni podatki

Opis osnovni paket S/D; osnovni paket M/D; osnovni paket S/P; osnovni paket M/P; terminal DALI-2; vhodni terminal; izhodni terminal; terminal za merjenje moči; K-bus spenjača; podaljšanje nastavljeno; nadgradnja nadzorne omare; Switch; podaljšana plošča; usmerjevalnik za oddaljeno vzdrževanje LTE
Oprema 1…15 DALI sistema; 1…40 DALI sistema; 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev; vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami; PC z zaslonom na dotik; PC za DIN letev

Posebnosti

Controller available as DIN rail or touch panel PC
Different basic packages (max. 1…12 or 1…18 DALI lines) provide maximum flexibility
Future-proof: through open and standardized interfaces, such as DALI-2, BACnet, KNX
Easy commissioning: all function via commissioning software
Access: different user rights and roles provide functional security
Manual intervention: possible at any time by users
Future-proofing and flexibility: through individual addressing and grouping of luminaires and sensors
Cost efficiency: accelerating payback through sensors (daylight and motion)
Proactive: automatic control of lighting through intelligent time schedules
SITECO HCLlive: light influences our body visually, emotionally and biologically. It sets the pace for our internal clock
Everything in view: web visualization of the entire solution (license already included)
Status of the lighting system: visualization of sensor and luminaire faults
Energy consumption: visualization of the energy consumption of the lighting system possible
Energy consumption: measurement of energy consumption possible using calibrated measuring devices
Intelligence: intelligent control of luminaires depending on partition walls (e.g. sports halls, meeting rooms, etc.)
Remote maintenance: commissioning or analysis of the lighting system can also be carried out remotely if required

Konfiguracijski in podatkovni listi

Upravljanje razsvetljave

  • basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • per DALI terminal: max. 250mA power supply
  • per DALI terminal: max. 64 ECG and 64 sensor addresses
  • DALI-2 terminal: DALI-2 certified according to parts 101, 103, 303 and 304
  • input terminal: for recording max. 8 binary control signals
  • output terminal: for switching max. 8 actuators
  • power measurement terminal: for connecting external current transformers
  • extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
  • control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
  • compatible DALI-2 sensors and DALI-2 push button couplers see "SITECO Connect DALI-2 components"

Rezultate

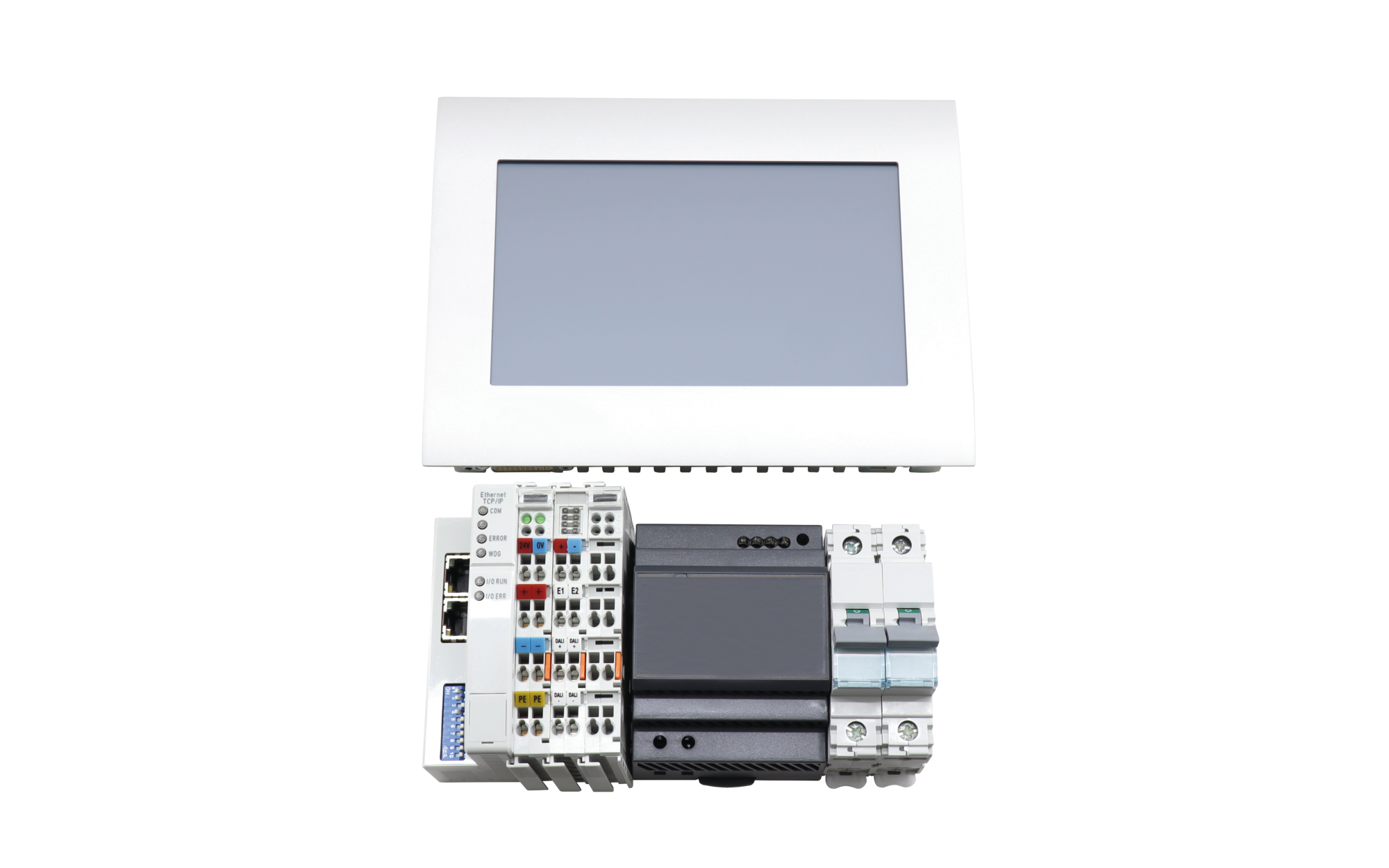

osnovni paket S/P

Oznaka za naročilo: 5LZ930101 GTIN (EAN): 4058352385913
OpremaUpravljanjeMesto montažeMasa (kg)
1..15 DALI sistema, PC z zaslonom na dotikDALI 2v el. razdelilcu0,9
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

osnovni paket M/P

Oznaka za naročilo: 5LZ930103 GTIN (EAN): 4058352385937
OpremaUpravljanjeMesto montažeMasa (kg)
1..40 DALI sistema, PC z zaslonom na dotikDALI 2v el. razdelilcu0,9
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

osnovni paket S/D

Oznaka za naročilo: 5LZ930100 GTIN (EAN): 4058352385906
OpremaUpravljanjeMesto montažeMasa (kg)
1..15 DALI sistema, PC za DIN letevDALI 2v el. razdelilcu0,6
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

osnovni paket M/D

Oznaka za naročilo: 5LZ930102 GTIN (EAN): 4058352385920
OpremaUpravljanjeMesto montažeMasa (kg)
1..40 DALI sistema, PC za DIN letevDALI 2v el. razdelilcu0,6
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

usmerjevalnik za oddaljeno vzdrževanje LTE

Oznaka za naročilo: 5LZ930REM1 GTIN (EAN): 4069025335197
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

terminal DALI-2

Oznaka za naročilo: 5LZ930200 GTIN (EAN): 4058352385944
OpremaUpravljanjeMesto montažeMasa (kg)
DALI 2v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

vhodni terminal

Oznaka za naročilo: 5LZ930201 GTIN (EAN): 4058352385951
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

izhodni terminal

Oznaka za naročilo: 5LZ930202 GTIN (EAN): 4058352385968
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

terminal za merjenje moči

Oznaka za naročilo: 5LZ930203 GTIN (EAN): 4058352386682
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

K-bus spenjača

Oznaka za naročilo: 5LZ930206 GTIN (EAN): 4058352385999
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

podaljšanje nastavljeno

Oznaka za naročilo: 5LZ930300 GTIN (EAN): 4058352386002
OpremaUpravljanjeMesto montažeMasa (kg)
1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev v el. razdelilcu0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

nadgradnja nadzorne omare

Oznaka za naročilo: 5LZ930301 GTIN (EAN): 4058352386019
OpremaUpravljanjeMesto montažeMasa (kg)
vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami 0,1
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

Switch

Oznaka za naročilo: 5LZ930302 GTIN (EAN): 4058352386026
OpremaUpravljanjeMesto montažeMasa (kg)
v el. razdelilcu0,3
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

podaljšana plošča

Oznaka za naročilo: 5LZ930304 GTIN (EAN): 4058352386040
OpremaUpravljanjeMesto montažeMasa (kg)
PC z zaslonom na dotik v stikalni omari0,9
Pokaži vse podrobnosti
Razpisno besediloPodatkovni list (PDF, podrobno)Popoln seznam prenosov

osnovni paket S/P

Oznaka za naročilo: 5LZ930101GTIN (EAN): 4058352385913

Oprema1..15 DALI sistema, PC z zaslonom na dotik
UpravljanjeDALI 2
Mesto montažev el. razdelilcu
Masa (kg)0,9
Pokaži vse podrobnosti

osnovni paket M/P

Oznaka za naročilo: 5LZ930103GTIN (EAN): 4058352385937

Oprema1..40 DALI sistema, PC z zaslonom na dotik
UpravljanjeDALI 2
Mesto montažev el. razdelilcu
Masa (kg)0,9
Pokaži vse podrobnosti

osnovni paket S/D

Oznaka za naročilo: 5LZ930100GTIN (EAN): 4058352385906

Oprema1..15 DALI sistema, PC za DIN letev
UpravljanjeDALI 2
Mesto montažev el. razdelilcu
Masa (kg)0,6
Pokaži vse podrobnosti

osnovni paket M/D

Oznaka za naročilo: 5LZ930102GTIN (EAN): 4058352385920

Oprema1..40 DALI sistema, PC za DIN letev
UpravljanjeDALI 2
Mesto montažev el. razdelilcu
Masa (kg)0,6
Pokaži vse podrobnosti

usmerjevalnik za oddaljeno vzdrževanje LTE

Oznaka za naročilo: 5LZ930REM1GTIN (EAN): 4069025335197

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

terminal DALI-2

Oznaka za naročilo: 5LZ930200GTIN (EAN): 4058352385944

Oprema
UpravljanjeDALI 2
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

vhodni terminal

Oznaka za naročilo: 5LZ930201GTIN (EAN): 4058352385951

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

izhodni terminal

Oznaka za naročilo: 5LZ930202GTIN (EAN): 4058352385968

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

terminal za merjenje moči

Oznaka za naročilo: 5LZ930203GTIN (EAN): 4058352386682

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

K-bus spenjača

Oznaka za naročilo: 5LZ930206GTIN (EAN): 4058352385999

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

podaljšanje nastavljeno

Oznaka za naročilo: 5LZ930300GTIN (EAN): 4058352386002

Oprema1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,1
Pokaži vse podrobnosti

nadgradnja nadzorne omare

Oznaka za naročilo: 5LZ930301GTIN (EAN): 4058352386019

Opremavnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami
Upravljanje
Mesto montaže
Masa (kg)0,1
Pokaži vse podrobnosti

Switch

Oznaka za naročilo: 5LZ930302GTIN (EAN): 4058352386026

Oprema
Upravljanje
Mesto montažev el. razdelilcu
Masa (kg)0,3
Pokaži vse podrobnosti

podaljšana plošča

Oznaka za naročilo: 5LZ930304GTIN (EAN): 4058352386040

OpremaPC z zaslonom na dotik
Upravljanje
Mesto montažev stikalni omari
Masa (kg)0,9
Pokaži vse podrobnosti
