SITECO Connect 11
SITECO Connect 11 is the comprehensive indoor control solution for all control requirements. It offers a high level of functionality and is still easy to use. SITECO Connect 11 combines the topics of sustainability, productivity, flexibility and well-being and is aimed at the areas of application in industry, retail and office.

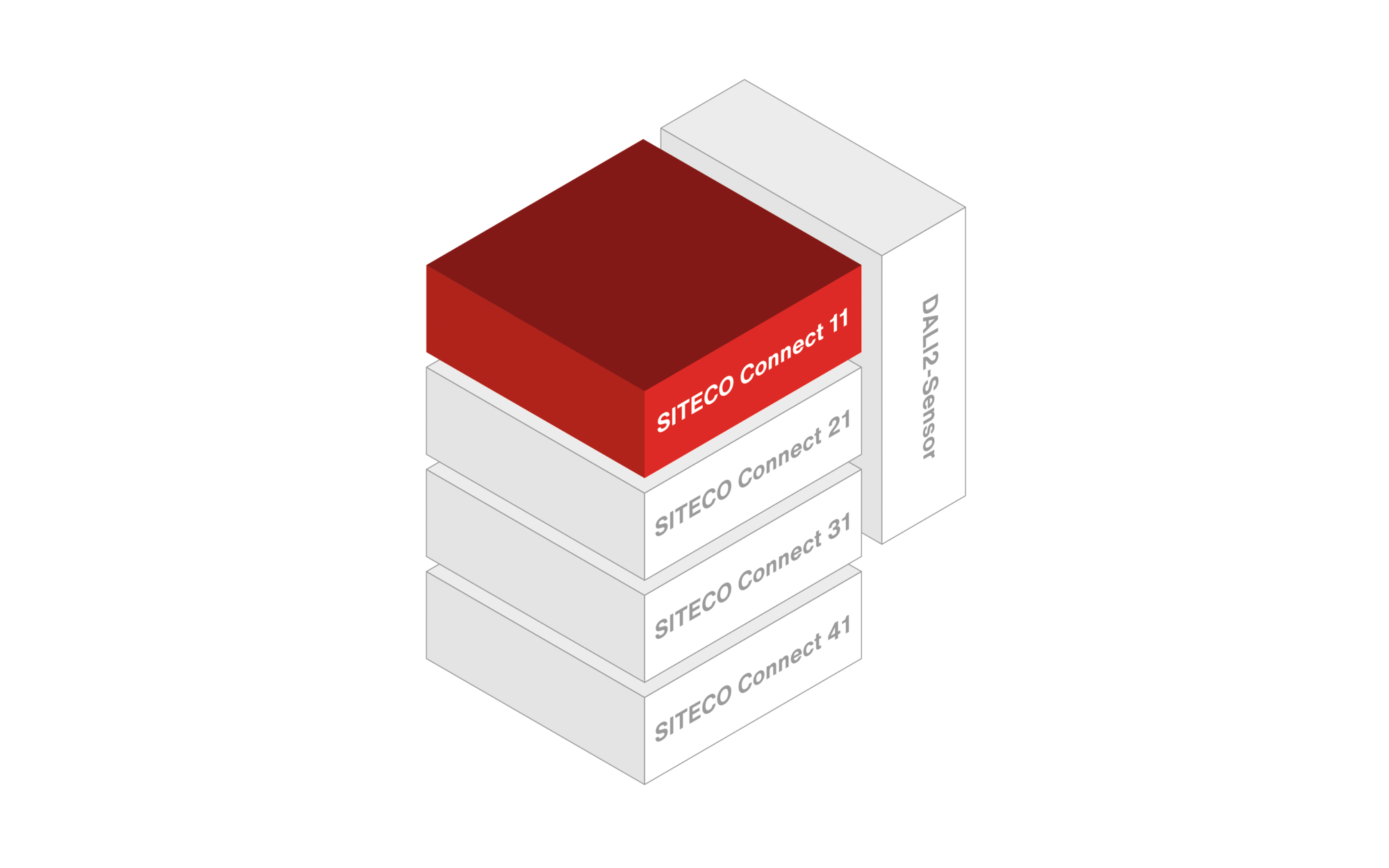

SITECO Connect solution kit
Producttypes
SITECO Connect 11
Intro to Productfamily
Data
Opis vmesnik za tipkala; osnovni paket S/D; osnovni paket M/D; osnovni paket S/P; osnovni paket M/P; terminal DALI-2; vhodni terminal; izhodni terminal; terminal za merjenje moči; K-bus spenjača; podaljšanje nastavljeno; nadgradnja nadzorne omare; Switch; podaljšana plošča
Oprema 1…15 DALI sistema; 1…40 DALI sistema; 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev; vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami; PC z zaslonom na dotik; DIN-železniški računalnik
Specials
Controller available as DIN rail or touch panel PC
Different basic packages (max. 1…12 or 1…18 DALI lines) provide maximum flexibility
Future-proof: through open and standardized interfaces, such as DALI2, BACnet, KNX
Easy commissioning: all function via commissioning software
Access: different user rights and roles provide functional security
Manual intervention: possible at any time by users
Future-proofing and flexibility: through individual addressing and grouping of luminaires and sensors
Cost efficiency: accelerating payback through sensors (daylight and motion)
Proactive: automatic control of lighting through intelligent time schedules
SITECO HCLlive: light influences our body visually, emotionally and biologically. It sets the pace for our internal clock
Everything in view: web visualization of the entire solution (license already included)
Status of the lighting system: visualization of sensor and luminaire faults
Energy consumption: visualization of the energy consumption of the lighting system possible
Energy consumption: measurement of energy consumption possible using calibrated measuring devices
Intelligence: intelligent control of luminaires depending on partition walls (e.g. sports halls, meeting rooms, etc.)
Remote maintenance: commissioning or analysis of the lighting system can also be carried out remotely if required
Configuration & Datasheets
- basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- per DALI terminal: max. 250mA power supply
- per DALI terminal: max. 64 ECG and 64 sensor addresses
- DALI2 terminal: DALI2 certified according to part 101, 103, 303 and 304
- input terminal: for recording max. 8 binary control signals
- output terminal: for switching max. 8 actuators
- power measurement terminal: for connecting external current transformers
- extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
- control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
Results
osnovni paket S/P
Oznaka za naročilo: 5LZ930101 GTIN (EAN): 4058352385913
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | osnovni paket S/P | 1..15 DALI sistema, PC z zaslonom na dotik | DALI 2 | v el. razdelilcu | 0,9 |
osnovni paket M/P
Oznaka za naročilo: 5LZ930103 GTIN (EAN): 4058352385937
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | osnovni paket M/P | 1..40 DALI sistema, PC z zaslonom na dotik | DALI 2 | v el. razdelilcu | 0,9 |
osnovni paket S/D
Oznaka za naročilo: 5LZ930100 GTIN (EAN): 4058352385906
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | osnovni paket S/D | 1..15 DALI sistema, DIN-železniški računalnik | DALI 2 | v el. razdelilcu | 0,6 |
osnovni paket M/D
Oznaka za naročilo: 5LZ930102 GTIN (EAN): 4058352385920
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | osnovni paket M/D | 1..40 DALI sistema, DIN-železniški računalnik | DALI 2 | v el. razdelilcu | 0,6 |
terminal DALI-2
Oznaka za naročilo: 5LZ930200 GTIN (EAN): 4058352385944
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | terminal DALI-2 | DALI 2 | v el. razdelilcu | 0,1 |
vhodni terminal
Oznaka za naročilo: 5LZ930201 GTIN (EAN): 4058352385951
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | vhodni terminal | v el. razdelilcu | 0,1 |
izhodni terminal
Oznaka za naročilo: 5LZ930202 GTIN (EAN): 4058352385968
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | izhodni terminal | v el. razdelilcu | 0,1 |
terminal za merjenje moči
Oznaka za naročilo: 5LZ930203 GTIN (EAN): 4058352386682
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | terminal za merjenje moči | v el. razdelilcu | 0,1 |
K-bus spenjača
Oznaka za naročilo: 5LZ930206 GTIN (EAN): 4058352385999
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | K-bus spenjača | v el. razdelilcu | 0,1 |
podaljšanje nastavljeno
Oznaka za naročilo: 5LZ930300 GTIN (EAN): 4058352386002
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | podaljšanje nastavljeno | 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev | v el. razdelilcu | 0,1 |
nadgradnja nadzorne omare
Oznaka za naročilo: 5LZ930301 GTIN (EAN): 4058352386019
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | nadgradnja nadzorne omare | vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami | 0,1 |
Switch
Oznaka za naročilo: 5LZ930302 GTIN (EAN): 4058352386026
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | Switch | v el. razdelilcu | 0,3 |
vmesnik za tipkala
Oznaka za naročilo: 5LZ930303 GTIN (EAN): 4058352386033
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | vmesnik za tipkala | v dozi stikala | 0,1 |
podaljšana plošča
Oznaka za naročilo: 5LZ930304 GTIN (EAN): 4058352386040
| Ime izdelka | Opis | Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|---|---|
| SITECO Connect 11 | podaljšana plošča | PC z zaslonom na dotik | v stikalni omari | 0,9 |
osnovni paket S/P
Oznaka za naročilo: 5LZ930101GTIN (EAN): 4058352385913
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | osnovni paket S/P |
| Oprema | 1..15 DALI sistema, PC z zaslonom na dotik |
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,9 |
osnovni paket M/P
Oznaka za naročilo: 5LZ930103GTIN (EAN): 4058352385937
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | osnovni paket M/P |
| Oprema | 1..40 DALI sistema, PC z zaslonom na dotik |
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,9 |
osnovni paket S/D
Oznaka za naročilo: 5LZ930100GTIN (EAN): 4058352385906
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | osnovni paket S/D |
| Oprema | 1..15 DALI sistema, DIN-železniški računalnik |
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,6 |
osnovni paket M/D
Oznaka za naročilo: 5LZ930102GTIN (EAN): 4058352385920
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | osnovni paket M/D |
| Oprema | 1..40 DALI sistema, DIN-železniški računalnik |
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,6 |
terminal DALI-2
Oznaka za naročilo: 5LZ930200GTIN (EAN): 4058352385944
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | terminal DALI-2 |
| Oprema | |
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
vhodni terminal
Oznaka za naročilo: 5LZ930201GTIN (EAN): 4058352385951
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | vhodni terminal |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
izhodni terminal
Oznaka za naročilo: 5LZ930202GTIN (EAN): 4058352385968
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | izhodni terminal |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
terminal za merjenje moči
Oznaka za naročilo: 5LZ930203GTIN (EAN): 4058352386682
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | terminal za merjenje moči |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
K-bus spenjača
Oznaka za naročilo: 5LZ930206GTIN (EAN): 4058352385999
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | K-bus spenjača |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
podaljšanje nastavljeno
Oznaka za naročilo: 5LZ930300GTIN (EAN): 4058352386002
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | podaljšanje nastavljeno |
| Oprema | 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
nadgradnja nadzorne omare
Oznaka za naročilo: 5LZ930301GTIN (EAN): 4058352386019
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | nadgradnja nadzorne omare |
| Oprema | vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami |
| Upravljanje | |
| Mesto montaže | |
| Masa (kg) | 0,1 |
Switch
Oznaka za naročilo: 5LZ930302GTIN (EAN): 4058352386026
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | Switch |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,3 |
vmesnik za tipkala
Oznaka za naročilo: 5LZ930303GTIN (EAN): 4058352386033
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | vmesnik za tipkala |
| Oprema | |
| Upravljanje | |
| Mesto montaže | v dozi stikala |
| Masa (kg) | 0,1 |
podaljšana plošča
Oznaka za naročilo: 5LZ930304GTIN (EAN): 4058352386040
| Ime izdelka | SITECO Connect 11 |
|---|---|
| Opis | podaljšana plošča |
| Oprema | PC z zaslonom na dotik |
| Upravljanje | |
| Mesto montaže | v stikalni omari |
| Masa (kg) | 0,9 |
