5XA5275EF14H000022

Cod. articolo: 5XA5275EF14H000022
Salva l'articoloSalva l'articolo

Articolo apparecchio montante
Nome del prodotto City-Light Plus iQ
Lampada LED
Flusso luminoso di misurazione 1470lm
Efficienza luminosa 140lm/W
Temperatura di colore 3000K
Resa del colore CRI > 70
Pnom 10,5W
Pnom fine durata di vita 10,8W
Plim con 50% flusso luminoso 5,4W
Durata di vita 100000 ore con TA = 25°C
Grado di protezione IP65
Peso 10,5kg

City-Light Plus iQ, apparecchio montante, Modulo 540 iQ-SR, conduzione primaria della luce con riflettore sfaccettato a 3 zone, in materiale plastico, rivestito in argento, brillantato, strutturato, diffusore illuminotecnico primario: copertura, in PMMA, trasparente, distribuzione luminosa: S120011, angolo di emissione primario: distribuzione diffusa, uscita luce: diretta distribuzione, distribuzione luminosa primaria: asimmetrica, tipo di montaggio: su palo diritto, lampada: LED, valori di misurazione: 1.470lm | 10,5W | 140lm/W (inizio durata di vita); fine durata di vita: 1.470lm | 10,8W; con flusso luminoso al 50%: 735lm | 5,4W | 136,1lm/W, temperatura di colore: 3000K, resa del colore: CRI > 70, colore della luce: 730, impostazione luce 1 (ulteriori impostazioni di luce possibili): 100% | 1.470lm | 10,5W | 140lm/W | 3.000K (inizio durata di vita); fine durata di vita: 10,8W, alimentatore: iQ Street-Remote, controllo: Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), controllo ottimizzato costante del flusso luminoso (CLO 2.0), preimpostazione: caratteristica di regolazione logaritmica, allacciamento alla rete: 220..240V, AC, 50/60Hz, tensione impulsiva di dimensionamento: resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale), collegamento elettrico: morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile, cavo di collegamento: preassemblato, lunghezza cavo: 5,5m, caratteristiche cavo: H07RN-F, 5x 1,5mm², custodia gruppo elettrico di illuminazione, in poliestere, rinforzato con fibra di vetro, verniciato, ferro micaceo SITECO (DB 702S), diametro: 750mm, altezza: 590mm, per imbocco: d x l = 76 x 70mm (dritto) | con riduttore (accessorio opzionale) 60 x 70mm, elemento per montaggio su palo diritto, in alluminio pressofusione, verniciato, ferro micaceo SITECO (DB 702S), Modulo 540 iQ-SR, bianco traffico opaco (RAL 9016), equipaggiamento: standard, grado di protezione (totale): IP65, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, unità d’imballo: 1 pezzo

Downloads

Informazioni tecniche sul prodotto
Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto apparecchio montante
Nome del prodotto City-Light Plus iQ
Cod. articolo 5XA5275EF14H000022

Illuminotecnica

Conduzione della luce riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato
Copertura copertura, trasparente
Distribuzione luminosa S120011
Angolo di emissione distribuzione diffusa
Simmetria distribuzione asimmetrica
Uscita luce distribuzione diretta

Lampade

Lampada con LED
Valori di misurazione 1470lm | 10,5W | 140lm/W (a inizio della durata di vita);
a fine della durata di vita: 1470lm | 10,8W;
con flusso luminoso al 50%: 735lm | 5,4W | 136,1lm/W
Temperatura di colore 3000K
Indice di resa cromatica CRI > 70
Colore della luce 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (iniziale)

Impostazioni luci di fabbrica (IL)

a inizio della durata di vita
IL 1: 100% | 1470lm | 10,5W | 140lm/W | 3000K
a fine della durata di vita
IL 1: 10,8W
ulteriori impostazioni di luce possibili

Gruppo di alimentazione

Alimentatore EVG iQ
Sistema di controllo iQ Street-Remote
Equipaggiamento controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Certificati, Norme

Grado di protezione IP65
Classe di isolamento classe isolamento II (messa a terra)
Marchio di controllo, marchio CE, ENEC, VDE

Materiale, Colore

custodia gruppo elettrico di illuminazione poliestere, rinforzato con fibra di vetro, verniciato, ferro micaceo SITECO (DB 702S)
elemento per montaggio su palo diritto alluminio pressofusione, verniciato, ferro micaceo SITECO (DB 702S)
Modulo 540 iQ-SR bianco traffico opaco (RAL 9016)
Copertura copertura in PMMA

Montaggio

Tipo di installazione, luogo di installazione su palo diritto, sul montante

Collegamento elettrico

Collegamento morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile
Cavo di collegamento preassemblato, L= 5,5m, H07RN-F, 5x 1,5mm²
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

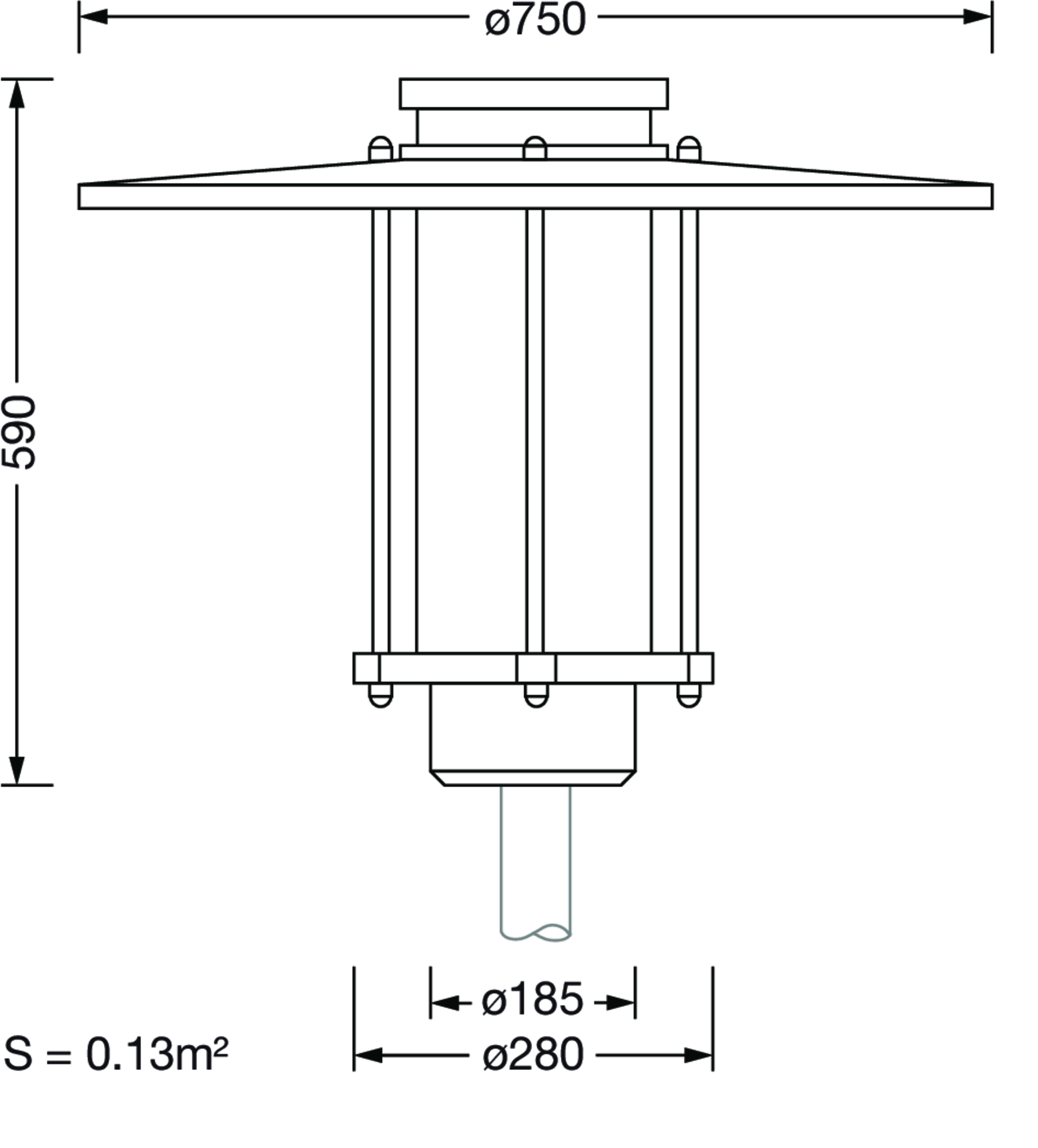

Dimensioni, Peso

Diametro 750mm
Altezza 590mm
Peso 10,5kg
Imbocco palo per imbocco: d x l = 76 x 70mm (dritto) | con riduttore (accessorio opzionale) 60 x 70mm

Emissione luminosa

Emissione luminosa < 3%

Durata di vita

Vita utile di misurazione 100000 ore con TA = 25°C

Tipo prodotto
apparecchio montante

Nome del prodotto
City-Light Plus iQ

Cod. articolo
5XA5275EF14H000022

Conduzione della luce
riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato

Copertura
copertura, trasparente

Distribuzione luminosa
S120011

Angolo di emissione
distribuzione diffusa

Simmetria
distribuzione asimmetrica

Uscita luce
distribuzione diretta

Lampada
con LED

Valori di misurazione
1470lm | 10,5W | 140lm/W (a inizio della durata di vita);
a fine della durata di vita: 1470lm | 10,8W;
con flusso luminoso al 50%: 735lm | 5,4W | 136,1lm/W

Temperatura di colore
3000K

Indice di resa cromatica
CRI > 70

Colore della luce
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (iniziale)

a inizio della durata di vita

IL 1: 100% | 1470lm | 10,5W | 140lm/W | 3000K

a fine della durata di vita

IL 1: 10,8W


ulteriori impostazioni di luce possibili

Alimentatore
EVG iQ

Sistema di controllo
iQ Street-Remote

Equipaggiamento
controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Grado di protezione
IP65

Classe di isolamento
classe isolamento II (messa a terra)

Marchio di controllo, marchio
CE, ENEC, VDE

custodia gruppo elettrico di illuminazione
poliestere, rinforzato con fibra di vetro, verniciato, ferro micaceo SITECO (DB 702S)

elemento per montaggio su palo diritto
alluminio pressofusione, verniciato, ferro micaceo SITECO (DB 702S)

Modulo 540 iQ-SR
bianco traffico opaco (RAL 9016)

Copertura
copertura in PMMA

Tipo di installazione, luogo di installazione
su palo diritto, sul montante

Collegamento
morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile

Cavo di collegamento
preassemblato, L= 5,5m, H07RN-F, 5x 1,5mm²

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Diametro
750mm

Altezza
590mm

Peso
10,5kg

Imbocco palo
per imbocco: d x l = 76 x 70mm (dritto) | con riduttore (accessorio opzionale) 60 x 70mm

Emissione luminosa
< 3%

Vita utile di misurazione
100000 ore con TA = 25°C

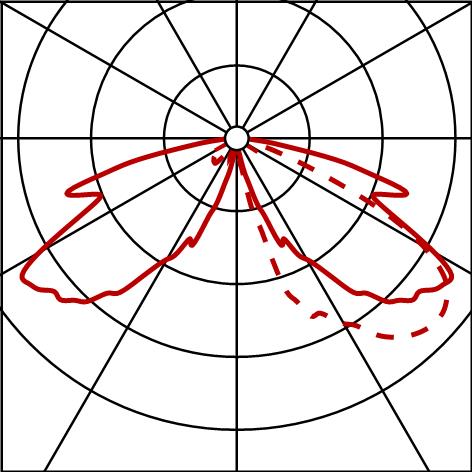

Rapporto fotometrico / dati di pianificazione

CL-PliQ
S120011,1470lm730,SR
Lampade: LED 3000K / CRI >= 70
Cod. articolo: 5XA5275EF14H000022

Rapporto fotometrico (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
